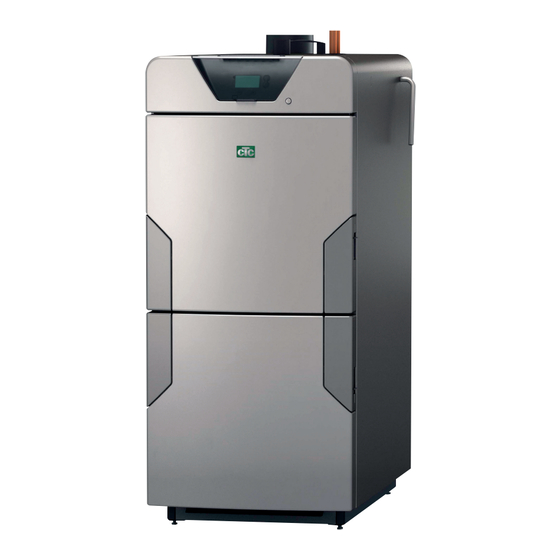

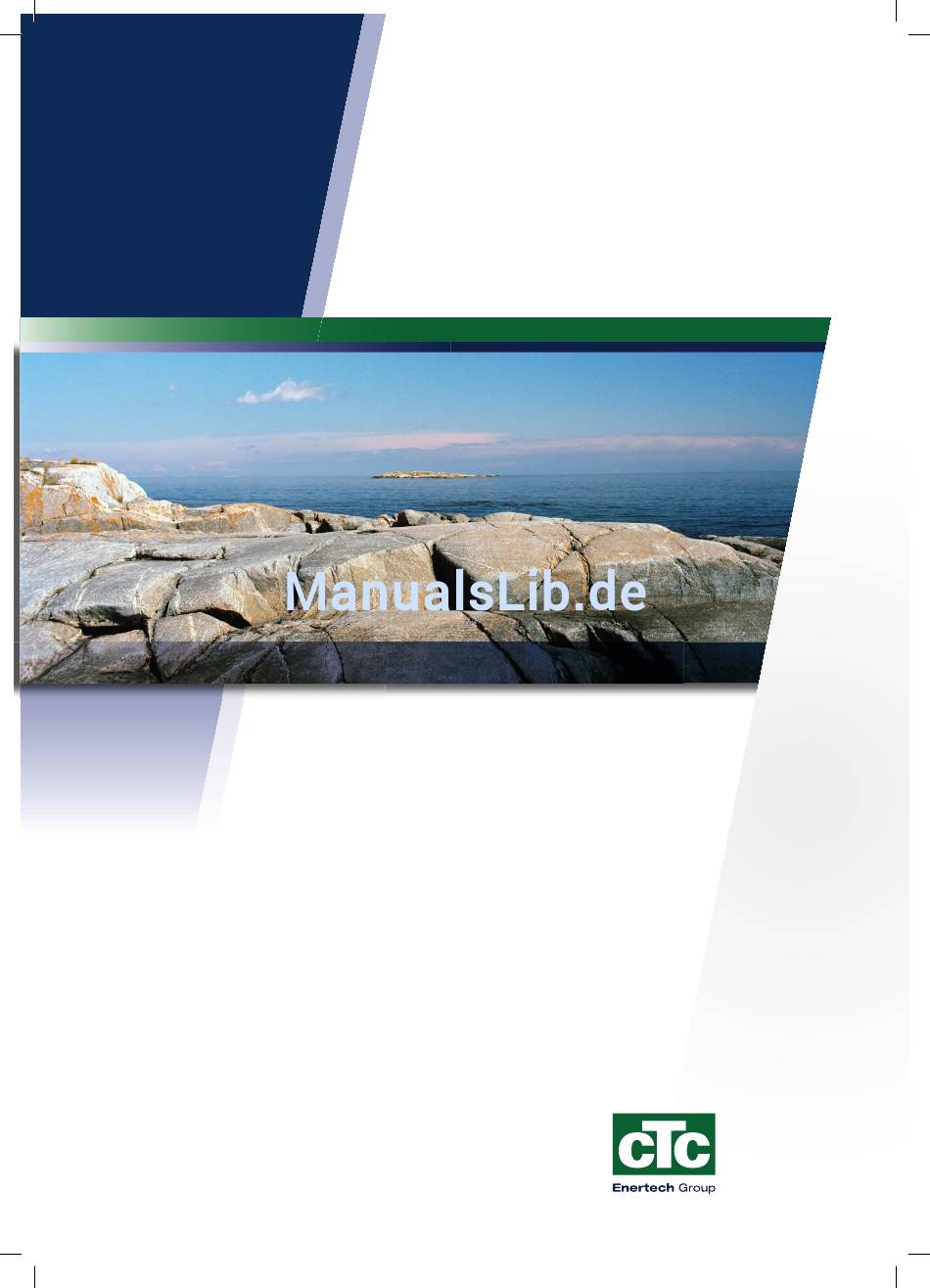

- Seite 1 161 506 90-3 2016-04-25 Nachhaltige Energielösungen weltweit Installations-, Wartungs- und Bedienungsanleitung CTC V22 CTC V40 WICHTIGER HINWEIS VOR DER VERWENDUNG SORGFÄLTIG LESEN FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN...
-
Seite 2: Kontrollieren Sie Bei Jeder Befeuerung Folgende Punkte
Kontrollieren Sie bei jeder Befeuerung folgende Punkte: • Die Dichtleiste an der Befüllungstür muss intakt sein. Andernfalls muss die Dichtleiste ersetzt werden. Der Holzheizkessel darf nicht in Betrieb genommen werden, wenn die Leiste beschädigt ist. • Die Aschemenge in der Feuerstelle muss überprüft werden. - Seite 3 Installations- und Wartungsanleitung 161 506 90-3 2016-04-25 CTC V22 CTC V40...
-
Seite 4: Inhaltsverzeichnis
Ausdehnungssystem ________________________ 31 11. Widerstände für Fühler _____________________ 55 Abgasgebläse _____________________________ 31 12. Konformitätserklärung _____________________ 56 Erneuerung ________________________________ 31 Kaminreinigung ___________________________ 32 Allgemeines _______________________________ 32 Reinigungshebel (nur Lambda) _______________ 33 Entfernen der Asche ________________________ 33 Fegen des Wärmeübertragungsrohrs __________ 33 CTC V22/V40... -
Seite 5: Für Den Eigentümer
Herzlichen Glückwunsch zum Kauf Ihres neuen Produkts! neuen Produkts! neuen Produkts! Wir hoffen, dass Sie mit dem Holzheizkessel CTC V22/ Die Kaminreinigung erfolgt bei unserem Lambda-Modell V40 zufrieden sein werden. einfach mit einem Hebel, dem so genannten Fege- oder Reinigungshebel. -
Seite 6: Checkliste
† Mischventil. † Funktionsprüfung des Sicherheitsventils. † Garantie und Versicherung † Informationen zur Vorgehensweise bei der Fehlerregistrierung. † Falls diese Anweisungen bei der Installation, beim Betrieb und bei der Wartung nicht beachtet werden, erlischt der Gewährleistungsanspruch gegenüber Enertech. CTC V22/V40... -
Seite 7: Wichtig - Bitte Nicht Vergessen
• Entfernen Sie die Verpackung und überprüfen Sie vor der Installation, ob das Produkt während des Transports beschädigt wurde. Melden Sie etwaige Transportschäden dem Frachtführer. • Stellen Sie den CTC V22/V40 auf einem soliden, möglichst aus Beton bestehenden Untergrund auf. • Denken Sie daran, zu Wartungszwecken einen Freiraum von mindestens 1 m vor dem Gerät zu lassen. -
Seite 8: Die Heizungsanlage In Ihrem Haus
Vorlauftemperatur erforderlich. Die Steilheit ( Heizkurvenneigung) für Ihr Heizungssystem können Sie im Menü „Fachmann/Einstellungen/HK“ einstellen. Empfohlene Werte: Nur Fußbodenheizung Steilheit 35 Niedertemperatursystem (gute Wärmedämmung) Steilheit 40 Normaltemperatursystem (Werkseinstellung) Steilheit 50 Hochtemperatursystem (älteres Haus, kleine Heizkörper, schlechte Wärmedämmung) Steilheit 60 CTC V22/V40... -
Seite 9: Einstellen Der Heizkurve Des Hauses
Steilheit 50 bedeutet, dass das zu den Heizkörpern geleitete Wasser 50 °C warm ist, wenn die Außentemperatur -15 °C beträgt (bei einer Korrektur von 0). Bei einer Korrektur von +5 beträgt die Temperatur 55 °C. Die Kurve wird bei allen Temperaturen um 5 °C erhöht, d. h. sie wird parallel um 5 °C verschoben. CTC V22/V40... - Seite 10 18 °C eingestellt. Dieser Wert zum Ausschalten der Heizung kann im Menü „Fachmann/Einstellungen/HK“ verändert werden. Wenn die Heizung auf diese Art und Weise ausgeschaltet wird, wird die Heizkreispumpe angehalten und das Mischerventil geschlossen. Sobald Heizbedarf besteht, läuft Außentemperatur die Heizung automatisch wieder an. Heizung Ausschalttemp CTC V22/V40...
-
Seite 11: Technische Daten
Für den Eigentümer Technische Daten Technische Daten V22 Lambda V40 Lambda Durchschnittliche Leistung Fassungsvermögen Feuerstelle liter Abmessungen Feuerstelle (B x H x T) 370 x 680 x 549 Befüllungstür (B x H) 380 x 302 Max. Betriebsdruck (PS) Max. Betriebstemperatur (TS) °C... -
Seite 12: Abmessungen
Normgr. 586190 blad 1/1 2012-12-10 Datum Vorlauf Pufferspeicher Rp 1 1/4" Rücklauf Pufferspeicher Rp 1 1/4" (Ladegruppenkreislauf) Rücklauf Pufferspeicher Rp 1 1/4" (Ladepumpenkreislauf) Anschl. Kühlschlange / Sicherheitswärmetauscher Ø22 Anschluss Ablauf Rp 1/2" Anschluss Abgasrohr Ø150 Muffe ¾” Thermoventil CTC V22/V40... -
Seite 13: Ausführliche Übersicht
25. Induktivsensor (zeigt geschlos- Primäres Flussrohr 16. Bodenplatte Reinigungsöffnung 17. Keramikwanne sene Befüllungstür an) Kühlschlange / Sicherheitswär- 18. Start-Taste metauscher Dichtung, Sekundärlufteinlass Stahlgußgitter Keramikgitter hinten Keramikgitter vorne Brennkammerblock vorne Brennkammerblock hinten Siliziumfasergeflecht Ø15 mm Glasfasergeflecht Ø20 mm Drosseleinsatz CTC V22/V40... -
Seite 14: Befeuerung
Das Gebläse saugt die Luft ein und führt die Flamme weiter durch die Keramikwanne, wo die restlichen Gase verbrannt werden. Die Luft strömt weiter durch die Wärmeübertragungsrohre über den Schornstein nach außen. Wenn der Kessel eingeschaltet wird, und der Befül- lungstür offen ist, die Abgasgebläse arbeitet bei maximaler Drehzahl. CTC V22/V40... -
Seite 15: Brennstoff
Die Einstellung der Ansaugluft erfolgt in erster Linie abhängig vom Feuchtegehalt des Holzes. • Der V22 Kessel liefert etwa 22 kW in ≈5 Stunden bei Verbrennung von Birkenholz mit 20% Feuchtegehalt. • Der V40 Kessel liefert etwa 40 kW in ≈2,5 Stunden bei Verbrennung von Birkenholz mit 20% Feuchtegehalt. -
Seite 16: Zünden
Kessel maximal nutzen können und andererseits, weil Sie mit eng gestapelten Scheiten eine gleichmäßigere und umweltfreundlichere Verbrennung erreichen. Planen Sie die Heizphase und die Holzfüllmenge zeitlich so ein, dass Sie den Kes- sel und das Speichersystem maximal nutzen. CTC V22/V40... -
Seite 17: Heizbetrieb
Für den Eigentümer Heizbetrieb Die Aschetür darf • CTC V22/V40 Lambda: Nachdem eine ausreichende Menge an Holz beim Heizen nicht eingelegt ist, wird der Heizbetrieb über das Steuersystem des Kessels geöffnet werden. vollautomatisch überwacht. • CTC V40: Die Lufteinstellung wird vor dem Anfeuern vorgenommen. - Seite 18 Für den Eigentümer CTC V22/V40...
-
Seite 19: Bedienfeld
Betätigen Sie den Pfeil, um nach oben zu gehen und die Zeilen anzeigen zu lassen. Der Pfeil verschwindet, wenn keine weiteren Zeilen vorhanden sind. Informationsbereich Hier werden Informationen, Temperaturen, Werte usw. angezeigt. CTC V22/V40... -
Seite 20: Regelungssystem
Anz Tür mel Offenetür h Anz. Einsch Anz.Fehlst. Återställ larm/medd - Keine Alarm - / - OK für reset - Wartung 200h Gescheitert Start Hohe Kesseltemp. Hög rökgas Nachtabsenkung Heizkreis 1 Heizkreis 2 Fachmann Einstellungen Wartung Alarm info CTC V22/V40... - Seite 21 Einst Heizkreis WW temp °C Einstellung °C Speichern Einst WW diff °C Raumtemp abges. Laden Einst Vorlauf abges Einst. Laden V22/V40 L. Einst Zusatzheizung Einst. Laden V40 Zusatz Zusatzheizung temp °C Zusatzheizung diff °C Alarm info Letzte Alarm: Einst Heizkreis...
-
Seite 22: Detailbeschreibung Menüs
Für den Eigentümer Detailbeschreibung Menüs Der CTC V22/V40 zeigt nur die Menüs für die Systeme und die im Hauptmenü ausgewählten Funktionen an. Alle anderen Menüs, die nicht für Ihr System definiert wurden, werden ausgeblendet. Falls Einstellungen am Heizsystem vorgenommen werden müssen, wenden Sie sich bitte an Ihren Installateur. -
Seite 23: Zeiteinstellung
Alarm info Hohe Kesseltemp. Hög rökgas Fachmann Verschiedene Einstellungen, die der Eigentümer in Absprache mit dem Nachtabsenkung Installateur festlegen sollte. Heizkreis 1 Heizkreis 2 Alarm/Warnmeldung zurücksetzen Hiermit können Alarme bzw. Warnmeldungen zurückgesetzt werden. Fachmann Einstellungen Wartung Alarm info CTC V22/V40... -
Seite 24: Raumtemperatur (Nur Lambda)
Stück und warten Sie dann einen Tag, bevor Sie den Wert Speicher °C 83/46 Raumtemp °C 21.6 (21.5) WW °C Einst. Laden V22/V40 L. Einst Zusatz Raumtemp 2 21.6 (22.0) Betrieb Stopp weiterverstellen. Bei verschiedenen Außentemperaturen können mehrere... -
Seite 25: Aktuelle Betrieb
Außen °C (nur Lambda) Heizkreis 1 Heizkreis 2 Dieses Menü wird angezeigt, sobald das Heizungssystem aktiviert wurde. Zeigt die Außentemperatur am Außenfühler, der an den CTC V22/V40 angeschlossen ist. Der Fühler dient zur Regelung der Behaglichkeit im Haus. Fachmann Einstellungen Raumtemp. - Seite 26 Warmwassertemperatur an. Warmwasserpumpe Wird nur angezeigt, wenn die Warmwasserpumpe auf „Ja“ eingestellt ist. Zusatz Dieses Menü wird nur angezeigt, wenn „Zusatzheizung“ ausgewählt wurde (unter „Speicher“ oder „WW“). Programm-ID XXXX Das Datum der Steuerprogrammversion. Programmversion 09 XXXX CTC V22/V40...
-
Seite 27: Gespeicherte Betriebsinfo
WW diff °C Zeigt an, wie oft die Befüllungstür während des Heizbetriebs für mehr als Heizkreis 1 Laden Einst Betr h redz Heizkreis 2 Einst. Laden V22/V40 L. Hohe BT tot 10 Minuten geöffnet war. Einst Zusatz Raumtemp 2 21.6 (22.0) Einst. -
Seite 28: Wochenprog (Nur Lambda)
1 WW temp °C Einstellung °C Speichern Einst Öffnen WW diff °C Raumtemp ab Laden Einst Vorlauf abges Einst. Laden V22/V40 L. Einst Zusatzheizung 21.6 (22.0) Einst. Laden V40 Zusatz 48 (51) Für den Eigentümer Raumtemperatur Einst Kessel Zusatzheizung temp °C mpe 2 Kessel Max °C... -
Seite 29: Alarm/Warnmeldung Zurücksetzen
– Sind die Rohrdurchmesser korrekt ausgelegt? Abgasüberhitzung Stellen Sie sicher, dass: • sich die Turbulatoren frei bewegen lassen. • am Gebläse / Gebläsegehäuse kein Holzteer oder Verschmutzungen anhaften. • die Turbulatoren installiert sind. • der Zug im Abzug nicht zu stark ist. CTC V22/V40... -
Seite 30: Alarm Info
WW Pumpe Einst Heizkreis Heizkreispumpe 1 WW temp °C Speichern Einst Mischer 1 Öffnen WW diff °C Laden Einst Einst. Laden V22/V40 L. Einst Zusatz Raumtemp 2 21.6 (22.0) Einst. Laden V40 Zusatz Vorlauf 2 °C 48 (51) teinstellung Zusatzheizu... -
Seite 31: Wartung
Holzrückstände im Kessel befinden. Das Gebläse sollte einmal pro Jahr ausgebaut und bei Bedarf gereinigt werden. Erneuerung Beim Austausch des Produkts oder Teilen des Geräts muss die Entsorgung gemäß den aktuellen Richtlinien erfolgen. Verwenden Sie ausschließlich CTC Original- teile für den Austausch von Bauteilen. CTC V22/V40... -
Seite 32: Kaminreinigung
• Die Züge unter dem Stahlgussgitter sollten 2 bis 3 Mal pro Jahr gereinigt werden. Heben Sie das Gitter gerade von der Keramikwanne ab und reinigen Sie die Sekundärluftkanäle in der Keramikwanne. Setzen Sie alles sorgfältig wieder zusammen. CTC V22/V40... -
Seite 33: Reinigungshebel (Nur Lambda)
Reinigungshebel (nur Lambda) Reinigungshebel Das Reinigen des CTC V22/V40 ist äußerst einfach. Es erfolgt über einen Hebel, der sich an der Seite befindet und hinüber zur anderen Seite geführt werden kann. Durch das Hin- und Herbewegen dieses Hebels werden die Turbulatoren gereinigt. -
Seite 34: Für Den Installateur
Weise von den Umgebungsbereichen abgetrennt werden, wie es für den Kesselraum vorgeschrieben ist. Nicht vergessen, vor dem Einbau des Kessels den Reinigungshebel an der Seite zu montieren. Zur problemlosen Handhabung desselben bei War- tungsarbeiten ist ein Bewegungsfreiraum von 0,6 m erforderlich. CTC V22/V40... -
Seite 35: Türen
Kunststoffgriff Verriegelung (oben rechts/unten links) C. Verriegelung (unten rechts/oben links) D. Halterung Kunststoffhalterplatte Scharnier mit Stift Gegenplatte der Verriegelung G. Induktivsensor H. Befüllungstür Reinigungsöffnung Die Dichtung der Befüllungstür muss regelmäßig überprüft werden und bei Be- schädigung ausgetauscht werden. CTC V22/V40... -
Seite 36: Ausbau Der Türen
Alle Verriegelungskomponenten der oberen Tür auf der linken Seite müssen jetzt auf der rechten Seite der unteren Tür angebracht werden. Alle Verriegelungskomponenten der unteren Tür auf der rechten Seite müssen jetzt auf der linken Seite der oberen Tür angebracht werden. CTC V22/V40... -
Seite 37: Schornstein
Falls nötig, sind entsprechende Maßnahmen zu treffen, z. B. der Einbau eines Innenrohrs. Wenden Sie sich an Ihren Bezirksschornsteinfeger. Er kann Sie in Bezug auf passende Bausätze beraten und räumt Unklarheiten bezüg- lich des Rauchabzugs aus. Ein falsch installierter Kessel kann Kondensationsschäden im Schornstein verursa- chen. CTC V22/V40... -
Seite 38: Rohrinstallation
Einbauanweisungen). Außerdem muss er an ein Expansionssystem angeschlossen werden. Anschluss an einen Speicher • Der CTC V22 ist für den Anschluss an Pufferspeicher vorbereitet. Empfohlenes Fassungsvermögen Pufferspeicher: 1500 - 2000 Liter. • Der CTC V40 ist für den Anschluss an Pufferspeicher vorbereitet. -
Seite 39: Sicherheitsventil Heizkessel
Thermoventil SYR3065 für die Kühlleitung. • Für Immobilien mit eigener Wasserversorgung empfehlen wir Thermoventil SYR5067. Das Ventil ist gemäß den Anweisungen zu installieren, die dem Ventil beiliegen. Reinigungsöffnung Die Klappe (5) zu den Turbulatoren muss zugänglich sein. Empfohlene minimale Deckenhöhe: 1900 mm. CTC V22/V40... -
Seite 40: Schemazeichnung Des Systems Mit Ladegruppe
Für den Installateur Schemazeichnung des Systems mit Ladegruppe Die Anlage muss über ein Ausdehnungsgefäß verfügen, das gemäß den geltenden Vorschriften angeschlossen werden muss. Alle Sicherheitsvorrichtungen müssen gemäß den geltenden Vorschriften installiert werden. Ladegruppe CTC V22/V40... -
Seite 41: Elektrische Installation
Elektrischer Anschluss 230 V 1N ~ 3-adriges Kabel mit Stecker Ausgang Ladegruppe/Ladepumpe 230 V 1N ~ 3-adriges Kabel mit Buchse Ausgang Gebläse 230 V 1N ~ 5-adriges Kabel mit Buchse Kabeldurchführung Hochspannung 230 V Kabeldurchführung Sensor 1 2 3 CTC V22/V40... -
Seite 42: Zubehör
230 V 1 N ~ Phase schließen: Pol F9 angeschlossen ist. Dazu dient Null: Pol F10 (Wenn der das Menü „Erweitert/Service/ Mischventilmotor mit Funktionstest“ im Steuersystem. einem Erdungskabel ausgestattet ist, muss dieses an den Pol PE angeschlossen werden.) CTC V22/V40... -
Seite 43: Zusätzlicher Unterspannungsschutz (Sensor) (Nur Lambda)
Windschutz. Platzieren Sie den Fühler nicht über Lüftungskanälen, Türen oder Fenstern. An derartigen Stellen kann er von anderen Faktoren als der tatsächlichen Außentemperatur beeinflusst werden. Der Fühler wird an den Positionen H8 und H9 an die Leiterplatine angeschlossen. CTC V22/V40... - Seite 44 Im Steuersystem kann man auswählen, ob der Fühler in Betrieb genommen werden soll oder nicht. Wenn der Raumfühler nicht ausgewählt wurde, wird das Wärmeniveau durch den Außenfühler/Vorlauffühler gesteuert. Die Alarmlampe am Raumfühler funktioniert weiterhin normal. Ein Raumfühler muss jedoch nicht installiert werden, wenn die Funktion nicht ausgewählt wurde. CTC V22/V40...
-
Seite 45: Einstellen Nach Der Elektroinstallation
Fühler richtig angeschlossen. Es ist zu beachten, dass die Alarmfunktion des Raumfühlers (LED) nicht auf dem Display erscheint. Diese ist am Raumfühler zu überprüfen. Ein angeschlossener Stromfühler verursacht keinen Alarm. Der Stromwert kann jedoch im Menü „Betriebsdaten“ ausgelesen werden. CTC V22/V40... -
Seite 46: Elektrischer Schaltplan
Für den Installateur Elektrischer Schaltplan A2 - Relais/Hauptplatine A4 - Relais Erweiterungsplatine (nur Lambda) A3 - Lambda-Platine CTC V22/V40... - Seite 47 Für den Installateur CTC V22/V40...
-
Seite 48: Regelungssystem
Speichern Einst Hier werden die unterschiedlichen Einstellungen für den Kessel Mischer 1 Öffnen WW diff °C Laden Einst vorgenommen, um einen optimalen Betrieb zu gewährleisten. Einst. Laden V22/V40 L. Einst Zusatz Raumtemp 2 21.6 (22.0) Einst. Laden V40 Zusatz Einst Speicherlad. -
Seite 49: Einstellung Kessel
Stop Abgas °C Raumtemp ab Laden Einst Vorlauf abges Die Abgastemperatur, wenn der Kessel aus der Ausbrandphase zum Stillstand Einst. Laden V22/V40 L. Einst Zusatzheizung 21.6 (22.0) Einst. Laden V40 kommt. Bleibt nach dem Abbrand viel unverbranntes Holz im Kessel zurück,... -
Seite 50: Einst. Ww/ Leitungssteuerung
Warmwasser anlaufen soll und welche Temperaturdifferenz das Warmwasser WW diff °C Raumtemp ab (50) Laden Einst Stop Abgas °C Vorlauf abges haben darf. Einst. Laden V22/V40 L. Einst Zusatzheizung Kessel min stopp AG °C 21.6 (22.0) trieb Raumtemperatur Einst. Laden V40 Zusatz... -
Seite 51: Heizkreis (Nur Lambda)
Energie zur WW diff °C Raumtemp abges. Laden Einst Beheizung verbraucht. Besonders wichtig ist die Einstellung der Werte Vorlauf abges Einst. Laden V22/V40 L. Einst Zusatzheizung „Heizkurve“ und „Korrektur“. Einst. Laden V40 Zusatz Zusatzheizung temp °C Heizkreis Zusatzheizung diff °C... -
Seite 52: Wartung
Einst. Laden V22/V40 Lambda Einst kode Sec. control K Kode 0 0 0 Mit OK bestätigen CTC V22/V40 fest, wie Ihr Heizungssystem aussieht und aus welchen Sekundär reg. Alarm reset Nein Komponenten es besteht. Anschließend blendet der V22/V40 die nicht Gebläse Anheiz. -
Seite 53: Funktionskontr
Zusatzheizung Mit OK bestätigen Normal betrieb KT °C Rauchgasfühler WW Pumpe ist, werden alle Funktionen des CTC V22/V40 deaktiviert. Nur externe ● ● ● ● ● ▐ ● ● ● ● ● Ausbrand AG °C Sicherung Ventil Einstellungen Alarm Ausgang (50) sicherheitsrelevante Funktionen werden nicht deaktiviert . -
Seite 54: Warnmeldungs- Und Informationstexte
Wasserdurchfluss im Kessel Max.”. überprüfen. Kessel nicht weiter mit Holz befüllen. Abgase Max. XX °C Die Abgastemperatur ist höher als Befüllungstür nicht öffnen. der festgelegte Wert für “Abgase Turbulatoren / Kesselreinigung Max.”. später prüfen. Kommunikationsfehler Heizkreis gewählt, aber nicht angeschlossen. CTC V22/V40... -
Seite 55: Widerstände Für Fühler
1443 18000 1883 22000 2478 27100 3289 33540 41800 52400 NTC 3K3 - Rauchgasfühler Widerstand Widerstand Widerstand Temperatur °C Temperatur °C Temperatur °C 162212 1452 98322 1132 61465 39517 26064 17598 12140 8541 6119 4459 3300 2477 1885 CTC V22/V40... -
Seite 56: Konformitätserklärung
Verantwortung, dass das Produkt, V22/V40 som omfattas av denna försäkran är i överensstämmelse med följande direktiv, auquel cette déclaration se rapporte est en conformité avec les exigences des normes suivantes, to which this declaration relates is in conformity with requirements of the following directive, auf das sich diese Erklärung bezieht, konform ist mit den Anforderungen der Richtlinie,... - Seite 60 161 506 90-3 2016-04-25 Enertech AB. PO Box 309, SE-341 26 Ljungby, Schweden www.ctc.se, www.ctc-heating.com...
