3.4.
Hauptschalter
Mit dem Hauptschalter lassen sich der Regler und alle externen Kompo-
nenten wie z. B. Umwälzpumpen oder Mischer abschalten. Die 400-V-
Versorgung des Verdichters wird dadurch nicht weggeschaltet.
Hinweis
Sachschaden!
Wenn der Hauptschalter ausgeschaltet ist, ist die Frostschutzfunktion
bzw. der Notbetrieb nicht aktiv.
3.5.
Startbildschirm
3.5.1.
Navigation im Menü
In den verschiedenen Menüs und Funktionsfenstern erscheinen folgen-
de Schaltflächen zur Navigation:
Symbol
Bedeutung
Eine Menüebene zurück springen
Menü verlassen, ohne zu speichern
Eine Seite zurück / nach oben
Eine Seite weiter / nach unten
Erweitertes Menü für Datenpunktfeld aufklappen
Erweitertes Menü für Datenpunktfeld schließen
Logging für Datenpunkt aktivieren
Statistik-Diagramm aufrufen
Einstellungen ändern
Einstellungen übernehmen
06/2017
Symbol
Bedeutung
Einstellungen löschen
3.5.2.
Datenpunktinformationen
Die einzelnen Datenpunktfelder in den verschiedenen Menüs enthalten
neben den Datenpunktnamen, Anzeige- bzw. Einstellwerten weitere In-
formationen über deren Zustand. Diese Inormationen werden am rech-
ten Rand des Datenpunktfeldes eingeblendet.
Symbol
Bedeutung
Handwert aktiv
Datenlogging aktiv
Szene aktiv
Zeitprogramm aktiv
3.5.3.
Menü „Zeitprogramme"

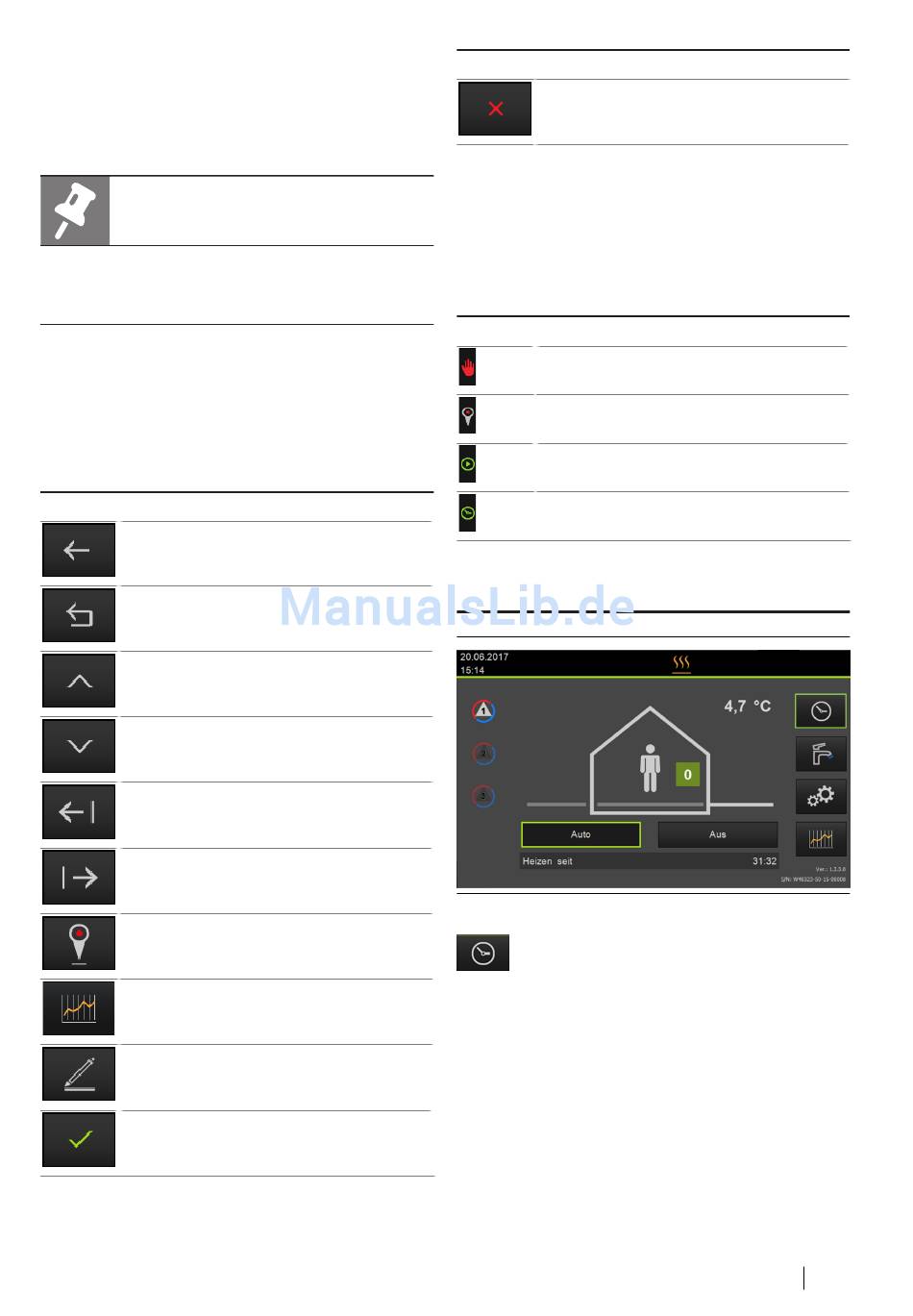

Abb. 3: Startbildschirm -> „Zeitprogramme"
Durch Drücken des Zeitprogramm- und Szenensteuerungs-Symbols
am Startbildschirm gelangen Sie in folgendes Untermenü:
Betriebsanleitung x-center
Betrieb
7
®
x40 Regler
