AXIS Q6032-E/Q6034-E/Q6035-E Installationsanleitung

Installation der Netzwerk-Kamera

!
WICHTIG!
Es muss der mitgelieferte RJ45-Stecker oder ein kompatibler, IP66-konformer RJ45-Stecker
verwendet werden, um dem IP66-konformen Design der Kamera zu entsprechen.
1. Montieren Sie die gewünschte Halterung (nicht
enthalten) gemäß den im Lieferumfang des
Montagesatzes enthaltenen Anweisungen. Falls
das Bohren von Löchern erforderlich ist, stellen
Sie sicher, dass die Bohrerspitzen, Schrauben
und Dübel für den Baustoff der Wand geeignet
sind. Mehr Information zum gesamten
Befestigungszubehör finden Sie unter
www.axis.com.
2. Entfernen Sie die Schutzkappe über dem
Netzwerkanschluss der Kamera.
3. Ziehen Sie das Netzwerkkabel und bringen Sie
den mitgelieferten RJ45-Stecker daran an. Informationen zum Verkabeln und zum
Zusammenbau finden Sie in den mit dem Stecker gelieferten Anweisungen.
4. Haken Sie die Kamera in den Sicherheitsdraht an der Halterung ein.
5. Verbinden Sie das Netzwerkkabel mit dem RJ45-Stecker mit dem Netzwerkanschluss an der
Kamera.
6. Installieren Sie den AXIS T8124, siehe
Seite 46.
7. Überprüfen Sie, ob die LED-Anzeigen die Betriebszustände korrekt angeben. Weitere
Informationen hierzu finden Sie in der Tabelle auf Seite 47.
8. Schieben Sie die Kamerabefestigungen an der Kamera in die Aussparungen in der Halterung
und drehen Sie die Kameraeinheit.
9. Befestigen Sie die Netzwerk-Kamera an der Halterung, indem Sie die drei Schrauben (Torx T30)
anziehen.

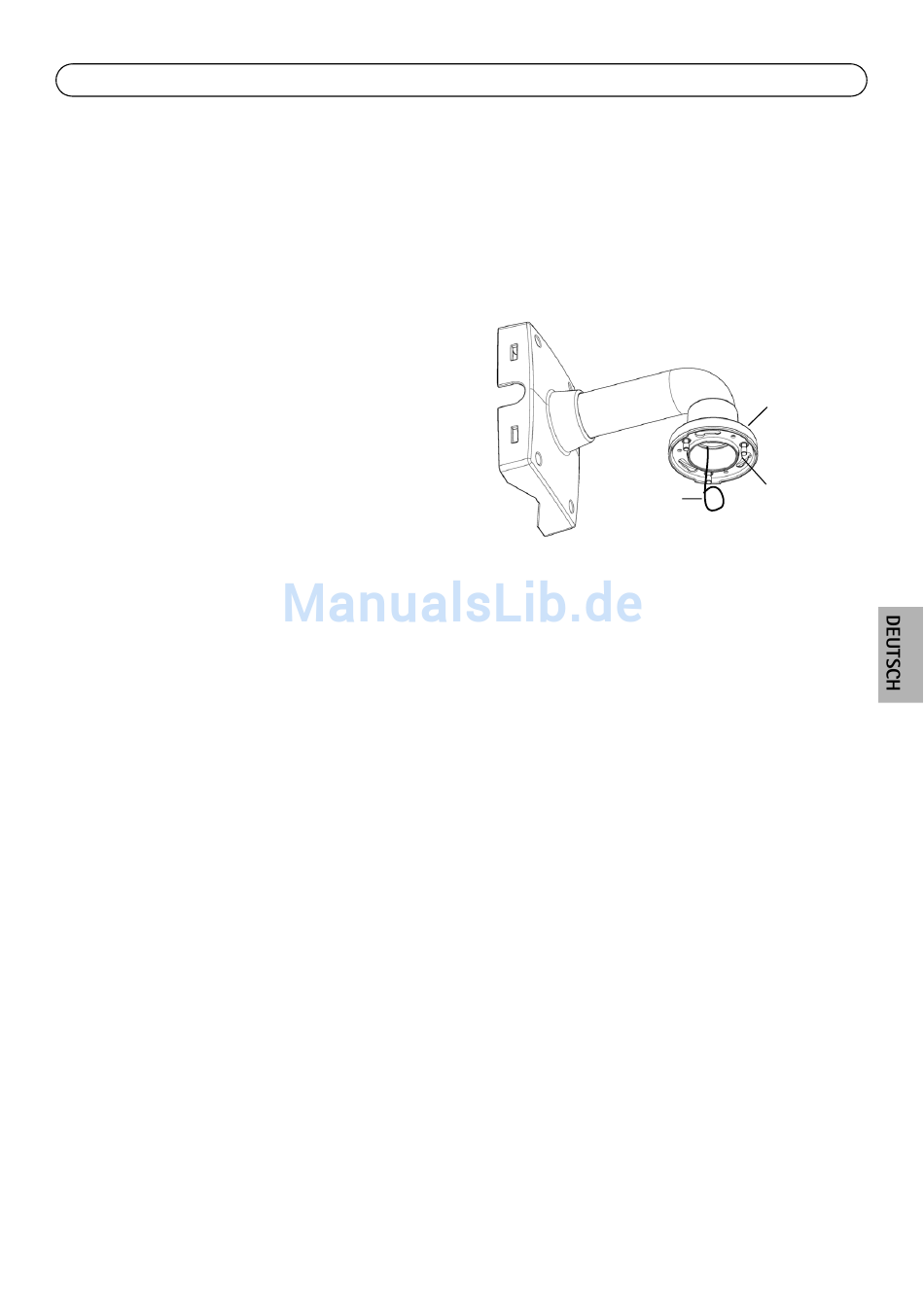

Wandhalterung (Montagebeispiel, Halterung nicht
enthalten)
Installation des AXIS T8124 High PoE Midspan 1-Port,
Seite 45
Torx T30-
Schrauben
Aussparungen für
Sicherheits-
Kamera-
draht
befestigungen
auf
