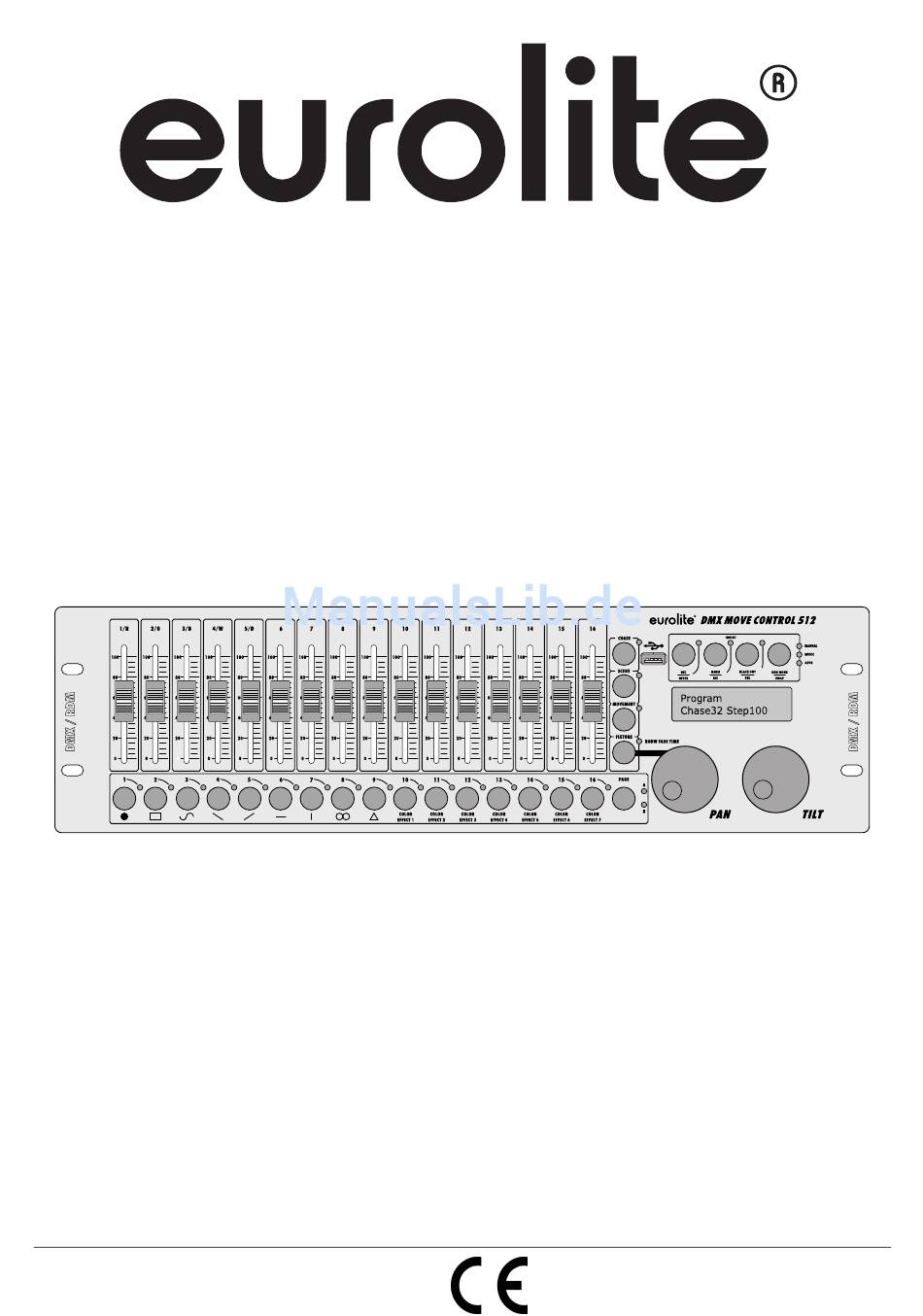

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL DMX MOVE CONTROL 512 DMX CONTROLLER Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Dmx-Lichtsteuerpult Mit Effektgenerator Für Rgbw-Lichteffektgeräte

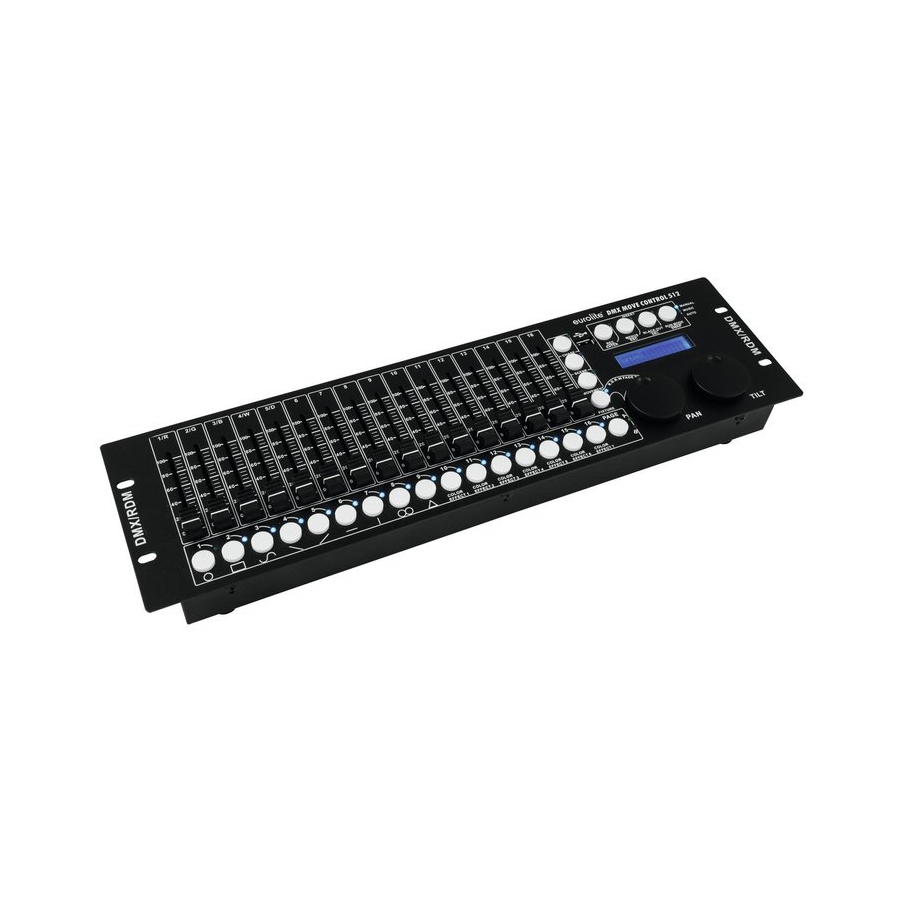

DMX MOVE CONTROL 512 DMX-Lichtsteuerpult mit Effektgenerator für RGBW-Lichteffektgeräte • DMX-Lichtsteuerpult für DMX-Lichteffektgeräte wie Moving-Heads, Scanner und LED-Scheinwerfer mit RGBW-Farbmischung • 512 DMX-Kanäle auf 32 Steuerkanäle frei zuweisbar und einzeln invertierbar (Softpatch) • USB-Anschluss zur Datenspeicherung der Lichtshows • Schnelles Programmieren dank 9 integrierten Bewegungsmustern und 7 Farbeffekten (PAN/TILT-Position, Überblendzeit und Ablaufgeschwindigkeit einstellbar) •... -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. EINFÜHRUNG ..............................5 2. SICHERHEITSHINWEISE ..........................5 3. BESTIMMUNGSGEMÄSSE VERWENDUNG ....................6 4. BEDIENELEMENTE UND ANSCHLÜSSE ....................7 5. INSTALLATION UND ANSCHLUSS ......................9 Installation ..............................9 DMX512-Anschluss ............................9 Netzanschluss ..............................9 6. KONFIGURATION ............................10 DMX-Startadressen der Lichteffektgeräte einstellen ................... 10 DMX-Startadressen individuell zuweisen ..................... - Seite 4 Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number: 70064515 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.com 4/40 00081469.DOCX, Version 1.0...
-
Seite 5: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Produkt von EUROLITE entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Nehmen Sie das Gerät aus der Verpackung. -
Seite 6: Bestimmungsgemässe Verwendung
Der Aufbau entspricht der Schutzklasse III. Das Gerät darf nur mit einem geeigneten Netzteil betrieben werden. Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, wenn es ans Netz angeschlossen wird. Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen. -
Seite 7: Bedienelemente Und Anschlüsse
4. BEDIENELEMENTE UND ANSCHLÜSSE 7/40 00081469.DOCX, Version 1.0... - Seite 8 Schieberegler 1 bis 16 Datenrad TILT Zum Steuern der Neigungsbewegung von • Zum Einstellen der DMX-Werte für die Moving-Heads oder Scannern und für angeschlossenen Lichteffektgeräte. Der Programmierfunktionen. aktuelle DMX-Wert wird im Display angezeigt. 10 USB-Anschluss • Die Regler 1-4 dienen zum Einstellen des Zum Einstecken eines USB-Speicher- Helligkeitsverhältnisses zwischen den roten, mediums für die Datensicherung, den Import...
-
Seite 9: Installation Und Anschluss
5. INSTALLATION UND ANSCHLUSS Trennen Sie das Gerät vom Netz und schalten Sie die anzuschließenden Geräte vor dem Anschluss bzw. vor dem Verändern von Anschlüssen aus. Abb. 5.1 Anschlussbeispiel Installation Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Achten Sie bei der Standortwahl darauf, dass genügend Abstand zu anderen Geräten vorhanden ist bzw. -
Seite 10: Konfiguration
Das Display zeigt „PLEASE SELECT 6. KONFIGURATION FIXTURE“ (Bitte Gerät wählen). Wählen Sie mit den Zifferntasten 1 bis 16 DMX-Startadressen der Lichteffekt- das Gerät an, dessen DMX-Startadresse geräte einstellen zugewiesen werden soll (Kontroll-LED leuchtet). Stellen Sie die DMX-Startadressen der ange- schlossenen Lichteffektgeräte nach folgendem In diesem Menüpunkt können neben der Schema ein. -
Seite 11: Ausgabewerte Invertieren
Halten Sie die Taste MENU für 2 Sekunden Verlassen Sie die Systemeinstellungen nach gedrückt, um die Systemeinstellungen Ihren Einstellungen. Halten Sie dazu die aufzurufen. Taste MENU für 2 Sekunden gedrückt. Das Display zeigt den ersten Menüpunkt „01.Patch fixture“ an (anderenfalls den Menüpunkt mit dem Pan-Rad aufrufen). -
Seite 12: Einblendfunktion Zuweisen
Menüpunkt mit dem Pan-Rad aufrufen). Einblendfunktion zuweisen Drücken Sie die Taste ENTER, um mit der Die Einblendfunktion für die RGBW-Farbkanäle 1 Konfiguration zu beginnen. Das Display zeigt bis 4 und den Dimmerkanal lässt sich für jedes „PLEASE SELECT FIXTURE“ (Bitte Gerät Gerät individuell festlegen. -
Seite 13: Bedienung
7. BEDIENUNG Beleuchtungsszene mit Bewegungs- Schalten Sie den Controller mit dem rückseitigen Netzschalter ein. Das Gerät befindet sich im mustern und Farbeffekten einstellen manuellen Modus und das Display zeigt „Manual“ Der integrierte Effektgenerator ermöglicht die in der oberen Zeile an. Erzeugung von 9 verschiedenen Bewegungs- mustern für Drehung (Pan) und Neigung (Tilt) für Moving-Heads oder Scannern, sowie weitere 7... -
Seite 14: Beleuchtungsszenen Speichern
- MOVEMENT SPEED: Die Ablaufgeschwin- Bei Bedarf können auch Bewegungsmuster digkeit lässt sich zwischen 1 und 100 % oder Farbeffekte in die Szene integriert einstellen. werden. Aktivieren Sie dazu den Effektmodus mit der Taste MOVEMENTS - DELAY LEVEL: Die Verzögerungszeit beim Betrieb mit mehreren Geräten lässt sich und wählen Sie mit den Zifferntasten 1 bis zwischen 0 und 30 Sekunden einstellen. -
Seite 15: Einblendungen Für Die Farbkanäle 1-4 Einstellen
• Wechseln Sie bei Bedarf mit der Taste PAGE zwischen den Speicherplätzen 1 bis 16 (LED A leuchtet) und 17 bis 32 (LED B leuchtet). Einblendungen für die Farbkanäle 1-4 einstellen Manual Fade 8.5S Abb. 7.6 Einblendzeit einstellen Den RGBW-Farbkanälen 1 bis 4 und dem Dimmerkanal lässt sich für Beleuchtungsszenen eine Einblendfunktion zuweisen, die beim Betätigen der Schieberegler die DMX-Werte... -
Seite 16: Lauflichtsequenz (Chase) Programmieren Und Speichern
Alternativ kann aber auch eine bereits gespeicherte Szene oder ein Bewegungs- Lauflichtsequenz (Chase) muster bzw. Farbeffekt in die Sequenz programmieren und speichern eingefügt werden. Rufen Sie dazu die Szene Zum Programmieren von Lauflichtsequenzen oder den Effekt mit der Taste SCENE bzw. (Chase) stehen 32 Speicherplätze zur Verfügung. -
Seite 17: Lauflichtsequenz Abspielen
• Zur Bestätigung des Speichervorgangs Manual blinken alle LEDs des Controllers dreimal Chase05 Step080 auf. Wiederholen Sie die Schritte 4 bis 7, um Abb. 7.12 Sequenz im manuellen Modus weitere Szenen in diese Sequenz einzufügen. • MANUAL: Es kann manuell mit dem Pan- Rad von einem zum nächsten Schritt Schalten Sie den Programmiermodus aus, innerhalb der Sequenz weitergeschaltet... -
Seite 18: Einblendungen Für Die Farbkanäle 1-4 Einstellen
Einblendungen für die Farbkanäle 1-4 Halten Sie die Taste DEL gedrückt und wählen Sie mit den Zifferntasten 1 bis 16 einstellen die Sequenz, die gelöscht werden soll. • Die Kontroll-LEDs der belegten Speicher- Manual plätze leuchten. Fade 8.5S • Wechseln Sie bei Bedarf mit der Taste PAGE zwischen den Speicherplätzen 1 bis Abb. -
Seite 19: Systemeinstellungen
8. SYSTEMEINSTELLUNGEN Reset factory [Zurücksetzen auf In den Systemeinstellungen können wichtige Einstellungen des Geräts geändert werden. Werkseinstellungen] Hier lässt sich das Gerät auf die Werksein- stellungen zurücksetzen. Systemeinstellungen aufrufen Rufen Sie den Menüpunkt mit dem Pan-Rad auf und bestätigen Sie mit ENTER. 01.Patch fixture Wählen Sie mit dem Pan-Rad die Einstellung [YES] und bestätigen Sie mit... -
Seite 20: Rdm Dmx Address Setup [Rdm-Dmx-Adressen Zuweisen]
USB-Speichermedium gesichert. Geräts in der oberen Zeile des Displays • Auf dem USB-Speichermedium wird der anzuzeigen. Datenordner „DMX Move Control 512“ mit den gespeicherten Einstellungen angelegt. Drücken Sie die Taste BLACK OUT, um die Dabei erhält jeder Speicherplatz eine Datei Identify-Funktion für das Gerät auszuführen. -
Seite 21: Data Load [Daten Laden]
Version in Ihr Gerät zu laden, um so die Move Control 512“ auf der Hauptebene größtmögliche Funktionalität verfügbar zu haben. (ROOT) des USB-Speichermediums Prüfen Sie von Zeit zu Zeit www.eurolite.de, um befinden. weitere Informationen hierüber zu erhalten. Die Vorgänge können ggf. von der Beschreibung in Rufen Sie den Menüpunkt mit dem Pan-Rad... -
Seite 22: Reinigung Und Wartung
10. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. -
Seite 23: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE product. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. Unpack your product. -
Seite 24: Operating Determinations
Keep away from heaters and other heating sources! If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. -
Seite 25: Operating Elements And Connections
4. OPERATING ELEMENTS AND CONNECTIONS 25/40 00081469.DOCX, Version 1.0... - Seite 26 Sliding controls 1 to 16 10 USB port For connecting a USB storage device for • For adjusting the DMX values of the storing and importing data and firmware connected light effect units. The current DMX updates. value is indicated in the display. •...
-
Seite 27: Installation And Connections
5. INSTALLATION AND CONNECTIONS Switch off the DMX controller prior to connecting any units or to changing any existing connections. Fig. 5.1 Example for connection Installation Install the unit on a plane surface or in your rack. When choosing the installation spot make sure that there is enough space around the unit for ventilation or that heated air from the rack can be passed on to improve heat radiation. -
Seite 28: Configuration
address is to be assigned (control LED 6. CONFIGURATION lights). This menu item allows adjusting further Adjusting the DMX Starting Addresses characteristics. Use the button SWAP to switch between the options. of the Light Effect Units Select the option DMX START ADDR to Adjust the DMX starting address of the connected assign the DMX starting address. -
Seite 29: Inverting Output Values
the control elements. The display indicates Select the option FADER REVERSE with the the control element in the upper line, e.g. button SWAP. The display indicates the “Fader CHANL:1/R “ and the DMX channel in control element in the upper line, e.g. the lower line, e.g. -
Seite 30: Copying Device Settings
Use the tilt wheel to select the setting [YES] if fade in of the device should be possible or [NO] if not. With the function activated, the controller automatically creates all necessary intermediate values for the fade in. Press the button ENTER to memorize your setting. -
Seite 31: Operation
7. OPERATION Adjusting an Illumination Scene with Switch on the controller with the rear power switch. The unit is in manual mode and the Movement Patterns and Color effects display indicates “Manual” in the upper line. The built-in effect generator allows creating 9 different movement patterns for pan and tilt movement of moving heads or scanners as well Manual Adjustment of an Illumination... -
Seite 32: Memorizing Illumination Scenes
steps 3 and 5, until the desired values are MOVEMENT COLOR:1 assigned to all channels. SPEED:42% Deselect the adjusted devices with the corresponding number button 1-16. Fig. 7.3 Adjusting parameters Repeat the steps 3 to 5 for all further devices •... -
Seite 33: Adjusting Fade In For The Color Channels
Adjusting Fade In for the Color Channels Manual Fade 8.5S Fig. 7.6 Adjusting a fade in time It is possible to adjust a fade in time for illumination scenes affecting the RGBW color channels 1-4 and the dimmer channel. When actuating a sliding control, the corresponding channel is moved slowly and steadily to its target value. -
Seite 34: Programming And Memorizing Chases
Programming and Memorizing Chases Press the button REC to memorize the scene. For programming chases (sequences of scenes), • To confirm the memory procedure, all LEDs 32 memory banks are available. A sequence of up of the controller flash three times. to 100 steps can be programmed on each memory bank. -
Seite 35: Playing A Chase
Auto Playing a Chase Wait 1M10S A chase must be programmed before you can call it. Chases can be played manually, time- Fig. 7.14 Chase in automatic mode controlled or sound-controlled. As a basic setting, the manual mode is activated. The LEDs •... -
Seite 36: Overwriting Channels Manually
Overwriting Channels Manually Blackout Function During the playback of a chase, it is possible to With the blackout function it is possible to blackout overwrite the programmed DMX values with the and illumination scene or chase completely. sliding controls. This allows for minor adjustments Current fadings and chases are not stopped by during a live performance without the need for the blackout function, they continue “in the dark”... -
Seite 37: System Settings
8. SYSTEM SETTINGS Reset factory [Reset to factory This mode allows you to change important system settings for the controller. settings] Here you can reset the controller to factory setting. Calling the System Settings Call the menu item with the pan wheel and confirm with ENTER. -
Seite 38: Rdm Dmx Address Setup [Rdm Dmx Address Assignments]
RDM DMX Address setup [RDM DMX Data backup [Data backup] address assignments] All settings of a light show, i.e. DMX settings, illumination scenes and chases can be stored on This menu allows identifying connected RDM a USB memory device and recalled later. 16 devices and changing their DMX address memory banks are available. -
Seite 39: Data Load [Data Import]
Select the file to be loaded with the number Create a folder “DMX Move Control 512“on buttons 1-16. the root directory of a USB memory device. • The display indicates a progress bar. -
Seite 40: Cleaning And Maintenance
10. CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.
