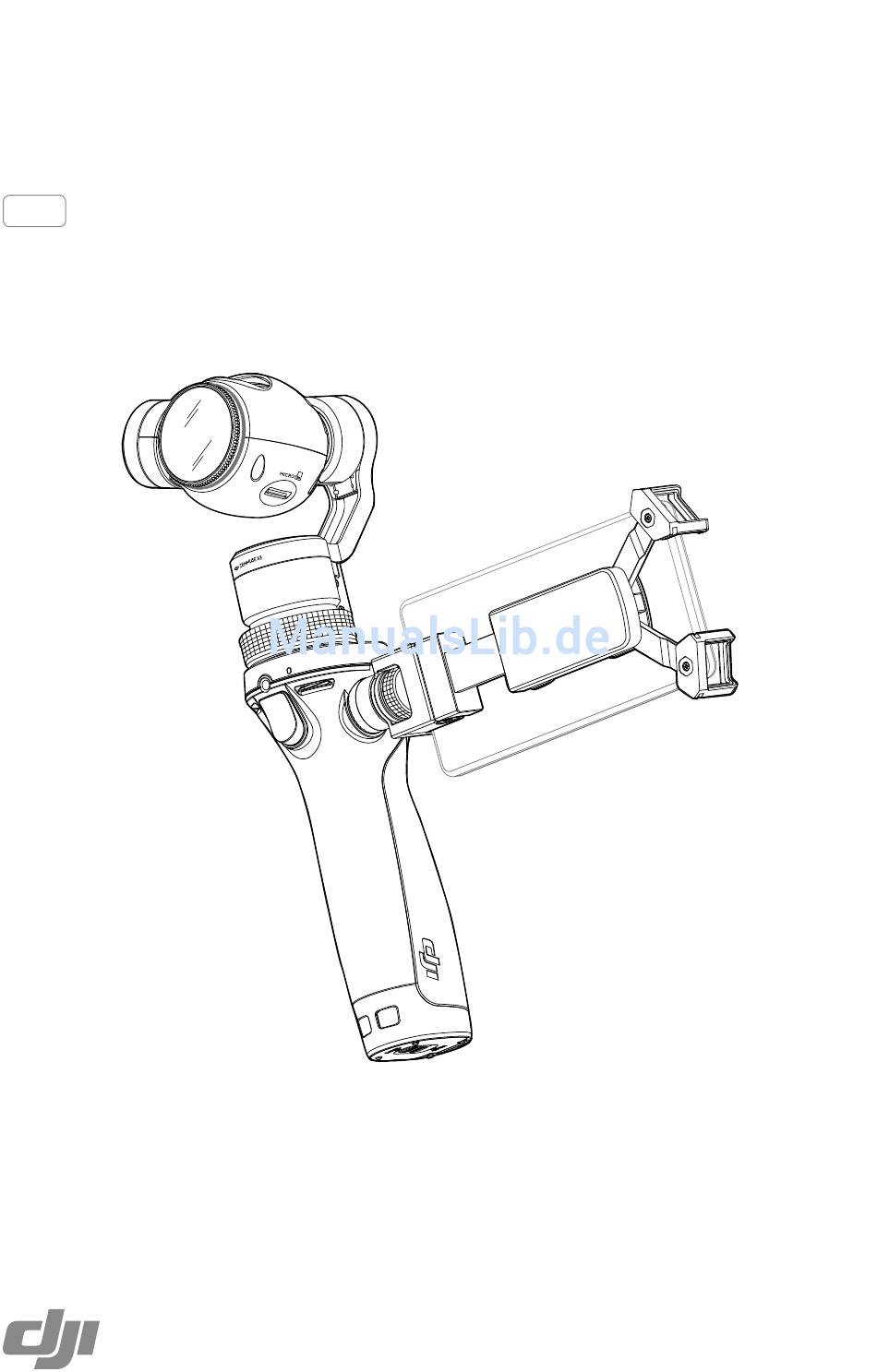

OSMO
Bedienungsanleitung
V1.2
2016,03

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DJI Osmo

Inhaltszusammenfassung für DJI Osmo

  • Seite 1 OSMO Bedienungsanleitung V1.2 2016,03...

  • Seite 2: Hinweise Zu Dieser Anleitung

    Legende Wichtig Tipps „DJI GO“-App installieren Suchen Sie „DJI GO“-App im App Store bzw. bei Google Play, und installieren Sie sie auf Ihrem Mobilgerät. DJI GO unterstützt iOS 8.0 (oder höher) sowie Android 4.1.2 (oder höher). © 2016 DJI. All Rights Reserved.

  • Seite 3: Inhaltsverzeichnis

    Erste Schritte Intelligenter Akku Mobilgerät anbringen Mobilgerätehalter abnehmen Externe Befestigungen Gimbal entsichern Gimbal sichern Der Osmo im Betrieb Bedienelemente und Bedienung Betriebsarten Kompatibilität mit Zenmuse X3 für Inspire 1 „DJI GO“-App Download Verbindung zur „DJI GO“-App herstellen Die wichtigsten Seiten Firmware aktualisieren „DJI GO“-App verwenden...

  • Seite 4: Einleitung

    Hand zum schnellen Positionieren der Kamera frei bleibt. Die Kamera hat einen Neigungsbereich von 170 Grad und ist über 640 Grad schwenkbar. An der DJI-Rosettenhalterung seitlich am Griff kann das Mobilgerät befestigt werden und dient dann als HD-Livesucher. Die Halterung eignet sich auch für externe Geräte und kann in speziellen Filmsituationen beispielsweise zur Anbringung an Fahrzeugen oder Stativen genutzt werden.

  • Seite 5: Erste Schritte

    Erste Schritte Intelligenter Akku Der intelligente Akku mit 980 mAh Kapazität liefert dem Osmo etwa 65 Minuten lang Strom. Funktionen des intelligenten Akkus Zellenausgleich Gleicht beim Laden die Spannung in den einzelnen Zellen aus. Überstromschutz Beendet den Ladevorgang bei überhöhter Ladestromstärke.

  • Seite 6: Akku Einsetzen

    Wenn der Akku nicht geladen wird, nehmen Sie ihn aus dem Ladegerät, damit er nicht entlädt. Akku einsetzen Betätigen Sie den Schieber unten am Osmo, um den Akku-Deckel zu öffnen. Setzen Sie den Akku ein, und schließen Sie den Deckel. Akku entnehmen Betätigen Sie den Schieber unten am Osmo, um den Akku-Deckel zu öffnen.

  • Seite 7: Mobilgerät Anbringen

    2. Bringen Sie die Aufnahmen in die gewünschte Position. 3. Setzen Sie das Mobilgerät zunächst einseitig in die Arme. 4. Fahren Sie die Arme aus, bis das Mobilgerät vollständig vom Halter umschlossen wird. 5. Drehen Sie den Mobilgerätehalter in die gewünschte Position. © 2016 DJI. All Rights Reserved.

  • Seite 8: Mobilgerätehalter Abnehmen

    OSMO Bedienungsanleitung Mobilgerätehalter abnehmen Sie können den Mobilgerätehalter abnehmen, indem Sie den Knauf gegen den Uhrzeigersinn drehen. Die DJI-Rosettenhalterung sollte bei Nichtgebrauch mit einer Kappe verschlossen werden. Externe Befestigungen An der DJI-Rosettenhalterung können verschiedene externe Halterungen für spezielle Anwendungen befestigt werden.

  • Seite 9: Gimbal Entsichern

    Gerader Verlängerungsarm Nimmt bis zu drei weitere Halterungen gleichzeitig auf Weitere Informationen erhalten Sie im offiziellen DJI-Onlineshop (http://store.dji.com). Gimbal entsichern Zum Schutz des Gimbals sind die drei Motorachsen arretiert. So wird der Gimbal entsichert: 1. Drehen Sie sanft am Schwenkmotor, bis er frei drehen kann. Verfahren Sie genauso mit dem Rollmotor.

  • Seite 10: Gimbal Sichern

    OSMO Bedienungsanleitung Sie können den Gimbal vor oder nach dem Einschalten des Osmo entsichern. Wir empfehlen allerdings, den Gimbal vor dem Einschalten des Osmo zu entsichern. Wenn der Gimbal beim Einschalten noch gesichert ist, gibt das Gerät eine langsame Tonfolge aus. Das bedeutet, dass die Kamera normal funktioniert, der Gimbal aber ausgeschaltet ist.
  • Seite 11 Mit senkrechten Bewegungen wird die Kamera geneigt. Mit horizontalen Bewegungen wird die Kamera geschwenkt. [3] Fototaste Mit dieser Taste können Sie Fotoaufnahmen mit den Einstellungen in der „DJI GO“-App machen. [4] Videotaste Wenn Sie diese Taste einmal drücken, wird die Videoaufnahme gestartet. Zum Stoppen erneut drücken.

  • Seite 12: Statusanzeige

    OSMO Bedienungsanleitung [6] Statusanzeige Zeigt den Status des Osmo an. Genauere Informationen finden Sie in der Tabelle unten. Statusanzeige Statusanzeige Beschreibung Osmo wird initialisiert bzw. aus dem blinkt schnell grün Ruhemodus geweckt blinkt langsam rot Warnung! Akkuladezustand niedrig blinkt schnell rot Warnung: Akkuladezustand sehr niedrig Auslöser wird bei gesichertem Gimbal...

  • Seite 13: Betriebsarten

    Der Upright-Modus kann ohne weitere Einstellungen seitens des Anwenders verwendet werden. In diesem Modus wird die Kamera durch zweimaliges, schnelles Antippen des Auslösers zentriert. Wenn Sie dreimal schnell auf den Auslöser tippen, richtet sich die Kamera auf Sie, sodass Sie Selfies aufnehmen können. © 2016 DJI. All Rights Reserved.

  • Seite 14: Underslung-Modus

    Wenn Sie dreimal schnell auf den Auslöser tippen, richtet sich die Kamera auf Sie, sodass Sie Selfies aufnehmen können. Blitzlicht-Modus Wenn Sie den Osmo um 90 Grad nach vorn neigen, schaltet das System aus dem Upright- Modus in den Blitzlicht-Modus. Tippen Sie zweimal schnell auf den Auslöser, um die Kamera zu zentrieren.

  • Seite 15: Kompatibilität Mit Zenmuse X3 Für Inspire 1

    Mobilgeräts verfolgen sowie in wenigen Schritten Ihre Kamera- und Gimbal-Einstellungen anpassen. Download Suchen Sie im App Store oder auf Google Play nach „DJI GO“, und laden Sie die App auf Ihr Mobilgerät herunter. Verbindung zur „DJI GO“-App herstellen 1. Schalten Sie den Osmo ein. Während der Osmo hochgefahren wird, halten Sie den Griff ruhig, und berühren Sie nicht den Gimbal.

  • Seite 16: Die Wichtigsten Seiten

    3. Beim ersten Gebrauch müssen Sie den Osmo gemäß den Anweisungen auf dem Bildschirm aktivieren. Melden Sie sich im Internet bei Ihrem DJI-Konto an. Stellen Sie nach der Aktivierung die Verbindung zum Osmo-WLAN wieder her.
  • Seite 17 : Foto-/Videotaste Macht je nach Modus entweder das Foto oder startet die Videoaufnahme. : Kameraparameter Stellt Aufnahmemodus, ISO, Verschlusszeit und Belichtungszeit ein. : Wiedergabe Tippen Sie hier, um Fotos und Videos von der Micro-SD-Karte aufzurufen. © 2016 DJI. All Rights Reserved.
  • Seite 18 Geschwindigkeit: Legt fest, wie schnell der Gimbal auf die übersetzten Schwenk- und Neigungsbewegungen des Griffs reagiert. Totzone: Je größer die Totzone, desto größer die in Gimbal-Bewegungen übersetzte Schwenk- bzw. Neigungsbewegung. Beschleunigung: Legt fest, wie genau der Gimbal den übersetzten Schwenk- und Neigungsbewegungen des Griffes folgt. © 2016 DJI. All Rights Reserved.
  • Seite 19 Rollachse kalibriert werden. Stellen Sie dazu einen positiven oder negativen Wert ein. • Automatische Kalibrierung Verringert die durch magnetische Störimpulse aus der Umgebung oder menschliche Fehler verursachte Drift. Während der Kalibrierung muss der Osmo aufrecht und ruhig gehalten werden. • Gimbal zurücksetzen Tippen Sie hier, um den Gimbal auf die Standardeinstellungen zurückzusetzen.

  • Seite 20: Mehr Erfahren

    Equipment Library Explore Sobald Sie sich anmelden oder bei DJI registrieren, können Sie Ihre Aufnahmen ganz einfach hochladen und teilen. Die gespeicherten Fotos und Videos können Sie auf Skypixel (www.skypixel.com) hochladen und in sozialen Netzwerken wie Facebook, Twitter, WeChat, Moments oder Sina Weibo teilen.

  • Seite 21: Firmware Aktualisieren

    Fall solltest Du die Aktualisierung von Vorne beginnen. „DJI GO“-App verwenden Schließen Sie den Osmo an das Mobilgerät an, und starten Sie die „DJI GO“-App. Falls ein neues Firmware-Update verfügbar ist, werden Sie darauf hingewiesen. Um das Update zu starten, verbinden Sie das Mobilgerät mit dem Internet, und befolgen Sie die Anweisungen am Bildschirm.

  • Seite 22: Micro-Sd-Karte Verwenden

    Beim Transport muss der Osmo zum Schutz des Gimbals gesichert sein (siehe unten). Der Osmo ist nicht wasserfest. Beim Gebrauch ist er von Sand und Staub fernzuhalten. Nach dem Gebrauch sollten Sie den Osmo mit einem weichen, trockenen Lappen abwischen.

  • Seite 23: Technische Daten

    8...1/8000 s ( im M-Modus bis zu 30 s) Belichtungszeit Max. Bildgröße 4000 × 3000 Pixel Einzelaufnahme Serienbildmodus: 3 / 5 / 7 Frames Belichtungsreihe: 3/5 fokussierte Frames bei Blendenöffnung 0,7 Foto-Modi Intervall Zeitraffer Automatisches Panorama Selfie-Panorama © 2016 DJI. All Rights Reserved.
  • Seite 24 Intelligenter Akku Modell HB01-522365 LiPo Kapazität 980 mAh Energie 10,8 Wh Spannung 11,1 V Ladetemperatur 15...40 °C Betriebstemperatur -10...50 °C Akkuladegerät Modell SOY015A-1260120 100...240 V, 50 / 60 Hz Eingang Ausgang 12,6 V, 1,2 A © 2016 DJI. All Rights Reserved.

  • Seite 25: Fehlerdiagnose

    Sie das Mobilgerät auf den Kanal 2,4 GHz oder 5,8 GHz ein, und versuchen Sie es erneut. Wenn sich der Osmo immer noch nicht koppeln lässt, obwohl das Mobilgerät mit dem • Osmo-WLAN verbunden ist, starten Sie den Osmo neu, und versuchen Sie es erneut.
  • Seite 26 Ja. Der Osmo setzt die Videoaufzeichnung fort und kann weiterhin Fotos aufnehmen. Die Aufnahmen werden bloß nicht mehr auf dem Mobilgerät angezeigt. 7. Die Kameras für den Osmo und den Inspire 1 sehen sich ähnlich. Sind sie austauschbar? Nein, der mechanische Aufbau der Osmo ist für die Handbedienung der Kamera ausgelegt.
  • Seite 27 This content is subject to change. Download the latest version from www.dji.com/product/osmo If you have any questions about this document, please contact DJI by sending a message to DocSupport@dji.com. © 2016 DJI. All Rights Reserved.
