Dell PowerEdge R530 Benutzerhandbuch Seite 143

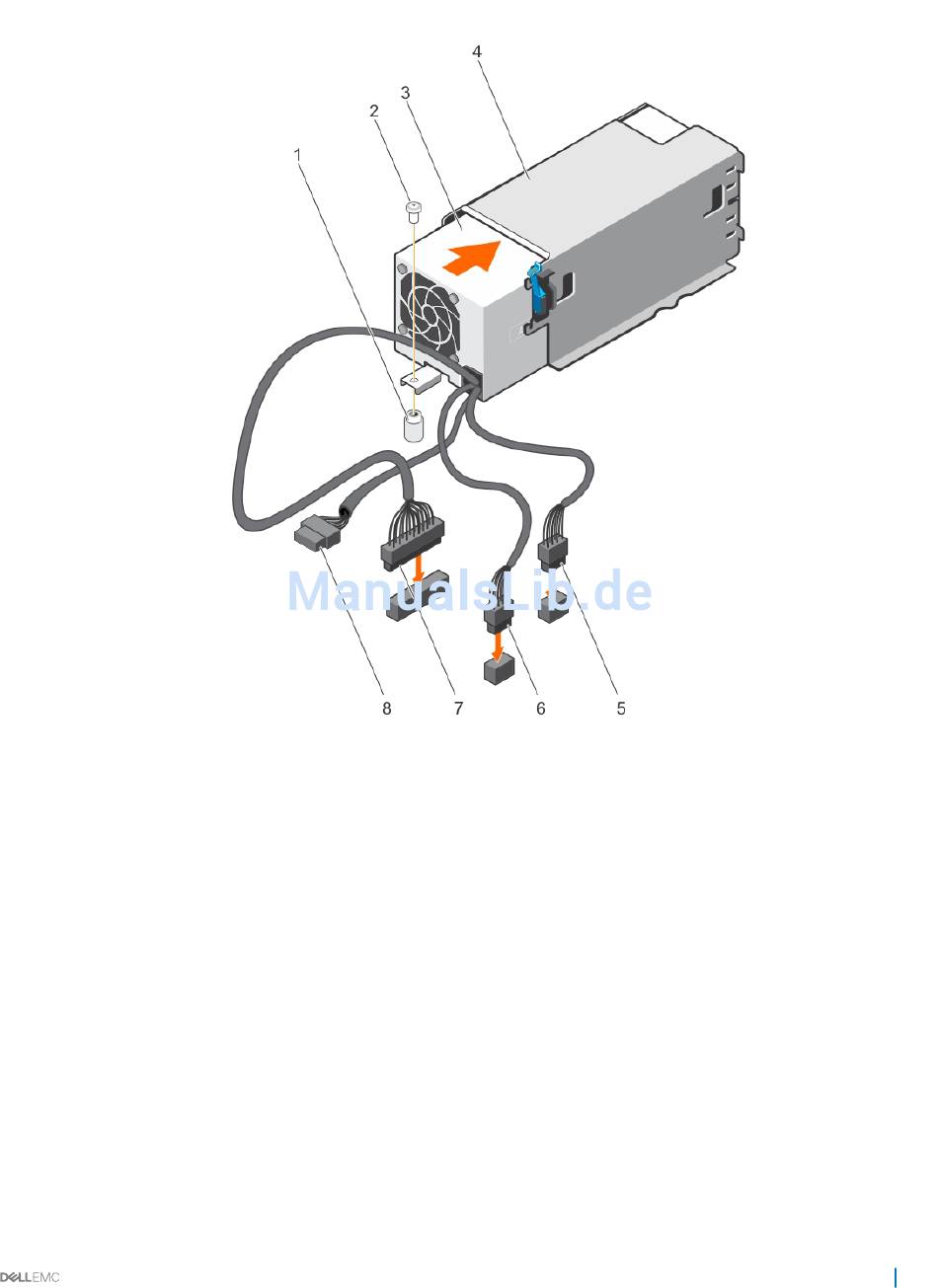

Abbildung 67. Installieren eines nicht redundanten Wechselstrom-Netzteils
1 Steg am Systemgehäuse
3 Nicht redundantes Netzteil
5 Kabelstecker P1
7 Kabelstecker P3
Nächste Schritte
1 Falls zuvor entfernt, installieren Sie den PCIe-Erweiterungskarten-Riser wieder.
2 Verbinden Sie gegebenenfalls die erforderlichen Strom- und Datenkabel mit der/den Erweiterungskarte(n).
3 Installieren Sie das Kühlgehäuse wieder.
4 Falls erforderlich, öffnen Sie den Erweiterungskartenriegel auf dem Kühlgehäuse, um die Erweiterungskarte voller Baulänge zu sichern.
5 Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems".
2 Schraube
4 Netzteilgehäuse
6 Kabelstecker P2
8 Rückwandplatinen-Anschluss
Installieren und Entfernen von Systemkomponenten 143
