Inhaltszusammenfassung für TESTBOY TB 28

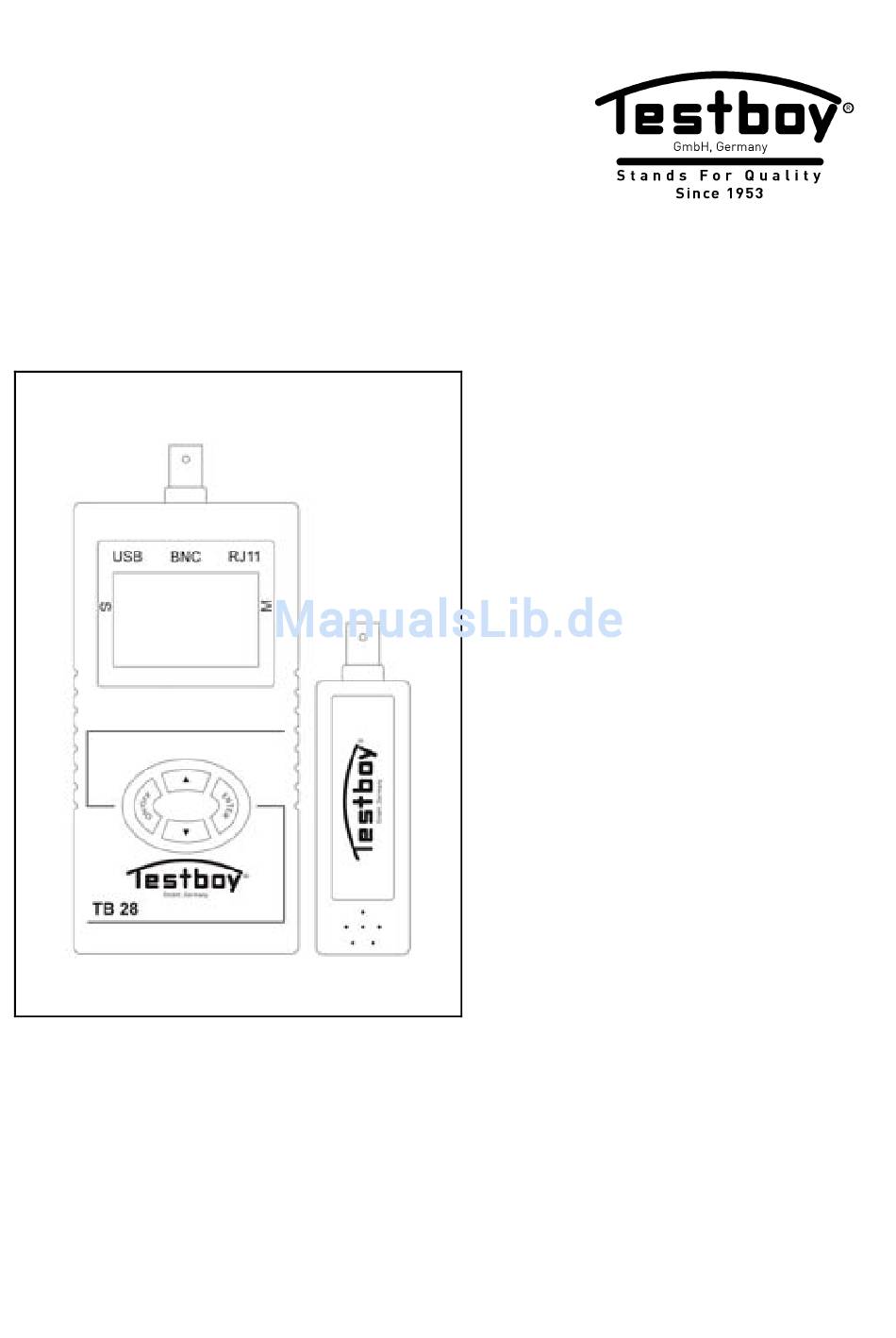

  • Seite 1 ® Testboy TB 28 Version 1...
  • Seite 2 ® Testboy TB 28 Bedienungsanleitung ® Testboy TB 28 Operating Instructions...
  • Seite 3 Vermeiden Sie staubige und feuchte Umgebungs- bedingungen. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhü- tungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. ® Testboy TB 28...
  • Seite 4 Sicherheitshinweise in der Bedie- nungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien. Rechte vorbehalten, die Spezifikationen ohne vorherige Ankün- digung zu ändern © Testboy GmbH, Deutschland. ® Testboy TB 28...
  • Seite 5 Haftung! Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung, von Testboy nicht freigegebenen Änderungen am Produkt oder von Testboy nicht hergestellten oder nicht freigegebenen Er- satzteilen Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. Richtigkeit der Bedienungsanleitung Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt.
  • Seite 6 Hinweise Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produk- tes haben Sie die Möglichkeit, das Gerät nach Ende seines Le- benszyklus an geeignete Sammelstellen für Elektroschrott zu- rückzugeben. Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab dem 13.8.2005 dazu ver-...
  • Seite 7 D-49377 Vechta www.testboy.de Germany info@testboy.de Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrele- vanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwen- deten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.
  • Seite 8: Bedienung

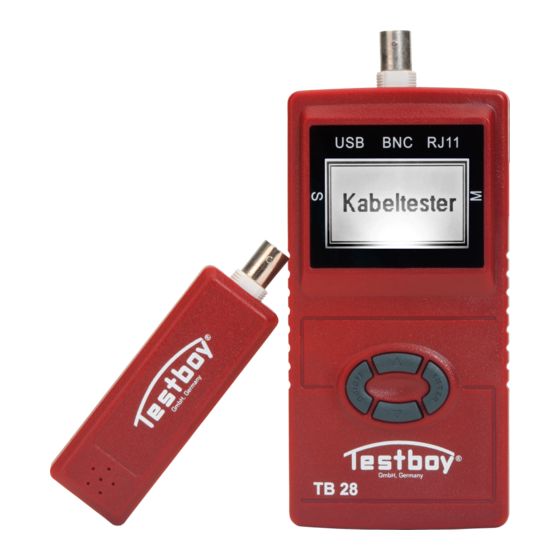

    Bedienung Bedienung ® Vielen Dank, dass Sie Sich für den Testboy TB 28 entschieden haben. Das Testgerät eignet sich als Netzwerkleitungstester zur Be- stimmung der Adernreihenfolge und Leitungslänge. Entwickelt für den professionellen Einsatz in Werkstätten und im Service- bereich. Die Adernbelegung und Leitungslänge wird durch ein Display in verschiedenen Bereichen angezeigt und gemessen.
  • Seite 9 Hauptgerät: Eingangsbuchsen (oben) USB, BNC und RJ 11 Eingangsbuchsen (seitlich) RJ 45 Master and Slave Die Buchse „S“ ersetzt den Zusatzempfänger Empfänger: USB, BNC, RJ 45 und RJ 11 WARNUNG Keine Spannungsführenden Leiter anschließen ! ® Testboy TB 28...
  • Seite 10 Typ: Beim Menüpunkt Typ können mit der Taste „Enter“ verschiede- ne Leitungen gewählt werden. Zur Auswahl stehen: Paar (8), Tel (6), USB (4), BNC (2) In den Klammern wird die jeweilige zu prüfende Adernzahl an- gezeigt. ® Testboy TB 28...
  • Seite 11 Durch die Pfeiltasten „Auf“ und „Ab“ kann der Wert manuell nachjustiert werden. (bekannte Leitungslänge) Voreinstell. Nach der Kalibrierung von bestimmten Leitungen kann der Wert gespeichert werden. Unter den Voreinstellungen können diese Werte wieder aufgerufen werden. 3 verschiedenartige Leitungen können auf diese Weise hinter- legt werden. ® Testboy TB 28...
  • Seite 12 Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle! Technische Daten Anzeige LC-Display Abmaße L/B/T=150 / 65 / 25mm Batterien 1 x 9 V Typ 6LR61 Schutzart IP 20 Gewicht 190g inkl. Batterie ® Testboy TB 28...
  • Seite 13 Measurement instruments and their accessories are not toys. Children should never be allowed access to them! In industrial institutions, you must follow the acci- dent prevention regulations for electrical facilities and equipment, as established by your employer's liability insurance organization. ® Testboy TB 28...
  • Seite 14 Read the instructions completely before beginning the initial commissioning. This instrument is CE approved and thus fulfils the required guidelines. All rights reserved to alter specifications without prior notice © Testboy GmbH, Germany. ® Testboy TB 28...
  • Seite 15 The warranty claim expires in cases of damages caused by failure to observe the instruction! We as- sume no liability for any resulting damage! Testboy is not responsible for damage resulting from: failure to observe the instructions, changes in the product that have not been approved by...
  • Seite 16 Notes Disposal For Testboy customers: Purchasing our product gives you the opportunity to return the instrument to collection points for waste electrical equipment at the end of its lifespan. The EU Directive 2002/96/EC (WEEE) regulates the return and recycling of waste electrical and electron- ics equipment.
  • Seite 17 Germany info@testboy.de Certificate of quality All aspects of the activities carried out by Testboy GmbH relat- ing to quality during the manufacturing process are monitored permanently within the framework of a Quality Management System. Furthermore, Testboy GmbH confirms that the testing equipment and instruments used during the calibration process are subject to a permanent inspection process.
  • Seite 18 Automatic power-off ® The Testboy TB 28 features an automatic shut-off feature. Function Press the ON/OFF button to turn the tester on and select the relevant menu item.
  • Seite 19 USB, BNC and RJ 11 Input sockets (side) RJ 45 Master and Slave The "S" socket replaces the additional receiver. Receiver: USB, BNC, RJ 45 and RJ WARNING Never connect a live wire or cable to the tester! ® Testboy TB 28...
  • Seite 20 In the "Type" menu, you can select from various cable types us- ing the "Enter" button. The options are: pair (8), tel (6), USB (4) and BNC (2). The number of wires that are being tested is shown by the numbers in parentheses. ® Testboy TB 28...
  • Seite 21 You can save the set values after calibrating specific cable ty- pes. These values can be saved as the pre-set values and re- trieved later. Values for three different cable types can be saved in this way. ® Testboy TB 28...
  • Seite 22 Use an authorised local col- lection point! Technical specifications Display and indication Dimensions L / W / D = 150 / 65 / 25 mm Batteries One 9-V 6LR61 Protection degree IP 20 Weight 190 g including batteries ® Testboy TB 28...
  • Seite 23 Operations ® Testboy TB 28...
  • Seite 24 Testboy GmbH Tel: 0049 (0)4441 / 89112-10 Elektrotechnische Spezialfabrik Fax: 0049 (0)4441 / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany info@testboy.de...
