20. Zeigt, ob das Gerät im Standby-Modus ist oder nicht
21. Blinkt, wenn Sie die Fernbedienung für die Bedienung des Receivers benutzen
22. Zeitanzeige
23. Zeigt an, ob die Zeit AM oder PM ist
24. Zeigt den Programmnamen oder den Menünamen
6. Rückseite

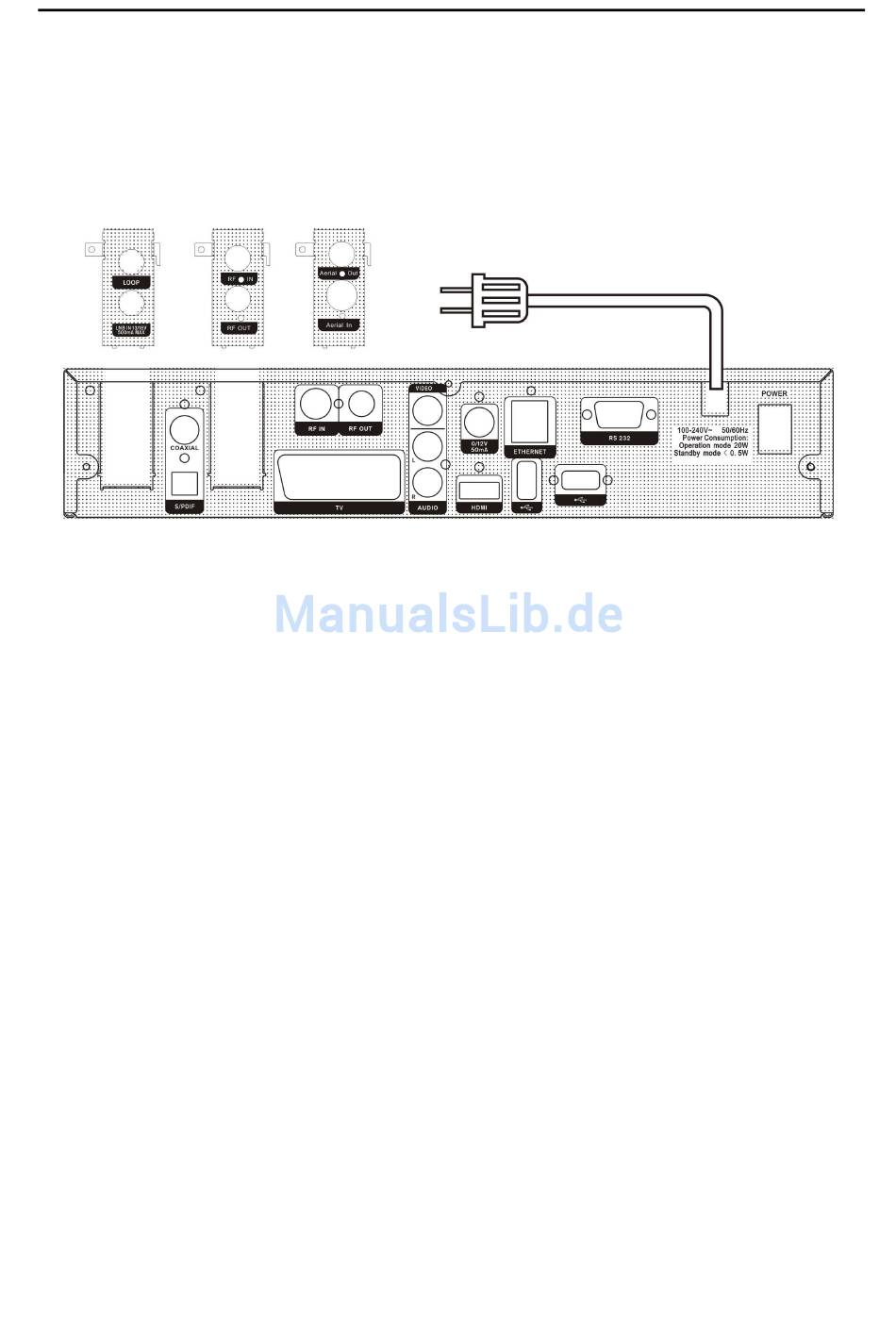

Bitte beachten Sie das obige Diagramm für alle Anschlüsse, die mit Ihrem Receiver möglich sind.
Schließen Sie das Gerät nicht an die Netzsteckdose an, bevor alle anderen Anschlüsse
vorgenommen und überprüft wurden.
Die Konfiguration kann je nach Modell variieren.
RF OUT: Ermöglicht den Anschluß eines weiteren Receivers (optional)
RF IN : Dieser Eingang dient zum Anschluß eines Koaxialkabels von der terrestirschen Antenne
(optional)
AERIAL OUT: ermöglicht den Anschluß eines weiteren Receivers (optional).
AERIAL IN : Eingang für den Anschluß des Koaxialkabels einer terrestrischen Antenne (optional).
EIN/AUS-Schalter: schaltet den Receiver EIN und AUS.
LOOP: Ermöglicht den Anschluß eines weiteren Receivers (optional).
LNB IN 13/18V 500mA MAX: Eingang für den Anschluß des Koaxialkabels der Satellitenantenne
(optional).
TV : Dieser Eingang wird verwendet, um Ihr TV-Gerät mittels SCART-Kabel anzuschließen.
VCR: Audio- und Video-Eingangs-/Ausgangsbuchse für Videokasettenrecorder oder dergleichen.
VIDEO : Dieser RCA-Anschluß dient zum Anschluß eines externen Videogerätes.
AUDIO R/L : Diese RCA-Anschlüsse werden zum Anschluß eines externen Audioverstärkers oder
Audiosystems verwendet
S/PDIF: Digitaler Tonausgang: Verbinden Sie diesen Ausgang mit der Eingangsbuchse S/PDIF des
AV-Verstärkers.
HDMI: Audio- und Video-Ausgangsbuchse für TV nur mit HDMI-Eingangsbuchse.
Power for USB: USB – Nur Anschluß für zusätzlichen Strom für einige USB Festplatten.
WARNUNG! Schließen Sie hier keine USB-Einzellaufwerke an
USB-Data: USB-Schnittstelle, an USB-Festplatte oder Flashdisk anschließen
RS 232C: Dient dazu, Ihren Receiver mit einem seriellen Kabel an einen Computer anzuschließen
Ethernet: (optional) Netzwerkzugang. Hier erhalten Sie neue Software-Aktualisierungen.
YPbPr: Component - Videoausgang zum Anschluß an den Fernseher.
7. Anschluß Ihres Systems
Es gibt vier Möglichkeiten, Ihren Reciever an Ihr bestehendes TV-System anzuschließen. Damit Sie
das beste Ergebnis erzielen, empfehlen wir eine der folgenden Anschlußmöglichkeiten:
1. Wenn Sie ein hochauflösendes TV-Gerät haben, sollten Sie ein HDMI-Kabel verwenden, um das
beste Ergebnis zu erzielen. Stecken Sie das eine Ende des Kabels in die HDMI-Buchse des
9
