Verwandte Anleitungen für hanseatic WQP12-7311D
Inhaltszusammenfassung für hanseatic WQP12-7311D

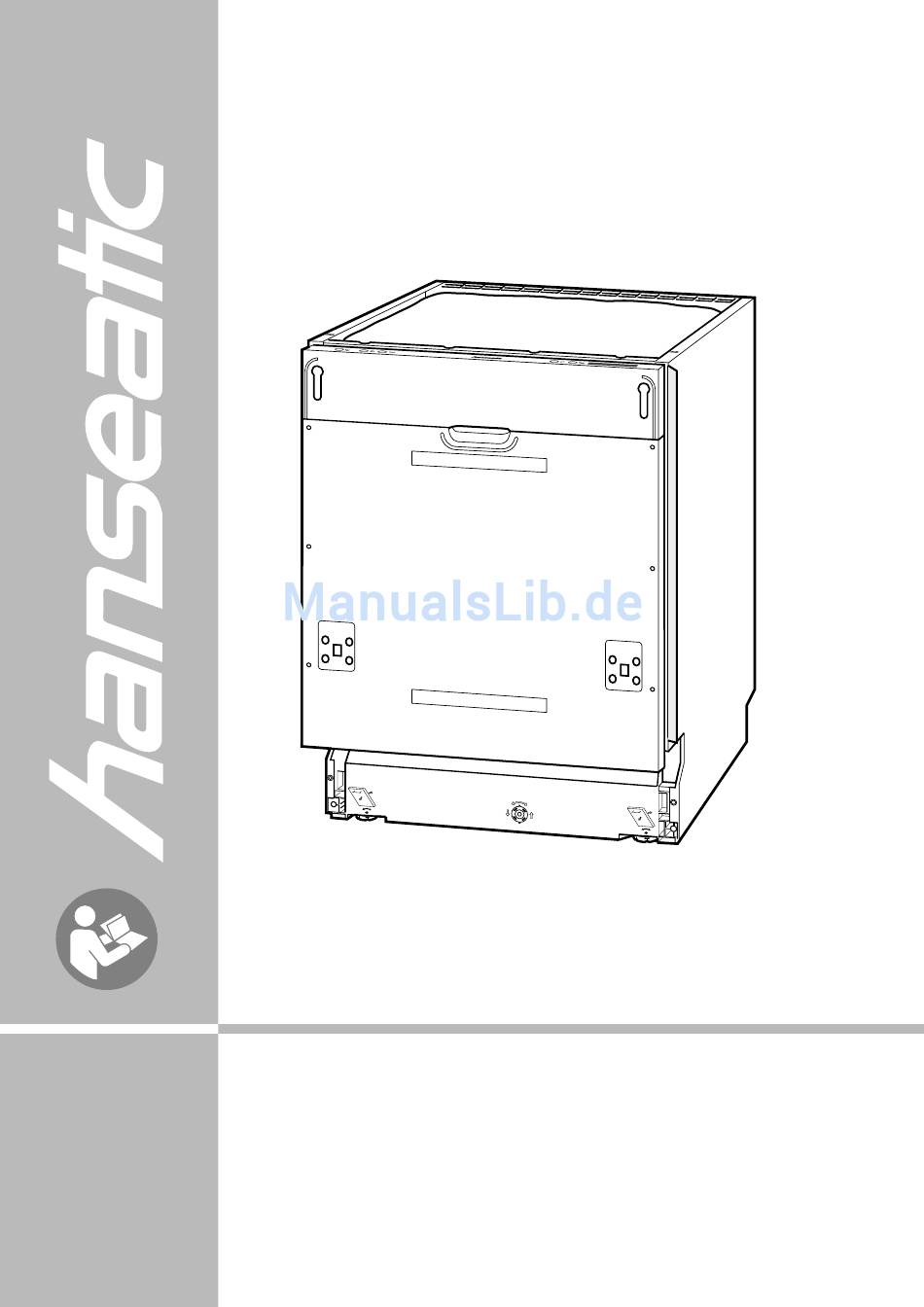

- Seite 1 WQP12-7311D Gebrauchsanleitung Hanseatic Geschirrspüler Anleitung/Version: Anleitung/Version: 92614 885722 20140508 92614 885722 20140508 WQP12-7311D Bestell-Nr.: 885 722 Bestell-Nr.: 885 722 Nachdruck, auch aus zugs wei se, Nachdruck, auch aus zugs wei se, nicht ge stat tet! nicht ge stat tet!
-
Seite 2: Inhaltsverzeichnis
Geschirrspüler einbauen Siebe reinigen Möbelfrontplatte montieren Sprüharme reinigen Einstellungen Wenn‘s mal ein Problem gibt Gängigkeit der Tür einstellen Fehler suchen und beheben Härtegrad bestimmen und einstellen Unser Service Testlauf Allgemeines Umweltschutz leicht gemacht Verpackungs-Tipps Entsorgung des Altgerätes Stichwortverzeichnis Technische Daten WQP12-7311D... -
Seite 3: Ihr Geschirrspüler Stellt Sich Vor
• in landwirtschaftlichen Betrieben , • durch Gäste in Hotels und Motels, • im Bereich privater Frühstückspensionen. Verwenden Sie den Geschirrspüler nur wie in dieser Gebrauchsanleitung beschrie- ben. Eine andere Nutzung des Geschirr- spülers ist bestimmungswidrig und kann zu WQP12-7311D... -
Seite 4: Bedienelemente
Information Bedienelemente Bedienelemente Bedienblende Display Innenraum Rückseite Zubehör WQP12-7311D... -
Seite 5: Rückseite
1 Test zur Bestimmung der Wasserhärte 1 Gebrauchsanleitung Rückseite 22 Netzkabel mit Netzstecker Passend zu diesem Geschirrspüler können 23 Ablaufschlauch Sie bei unserem TECHNIK-SERVICE eine Edelstahl- Frontplatte zur Montage an der Tür 24 Zulaufschlauch mit des Geschirrspülers bestellen. Wasserstopp-System WQP12-7311D... -
Seite 6: Minuten Für Ihre Sicherheit
Schäden aufweisen, nehmen Sie den Geschirrspüler nicht in Betrieb. TECHNIK-SERVICE • Wenn die Netzanschlussleitung beschädigt ist, muss Tel. 0 18 06 18 05 00 sie durch unseren TECHNIK-SERVICE oder eine (Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf) WQP12-7311D... - Seite 7 • Wir empfehlen die Verwendung eines pulssensitiven Fehlerstrom-Schutzschalters (FI-Schalter). • Fassen Sie den Netzstecker nie mit feuchten Händen • Wenn Sie den Netzstecker aus der Steckdose zie- hen, fassen Sie immer den Netzstecker selbst an. Ziehen Sie nicht am Netzkabel. WQP12-7311D...
- Seite 8 Stellen Sie sicher, dass Kinder keine Kleinteile aus dem Geschirrspüler oder aus dem Zubehörbeutel nehmen und in den Mund stecken können. WARNUNG Verletzungsgefahr! Messer und andere spitze und scharfkantige Teile kön- nen Verletzungen und Sachschäden verursachen. • Legen Sie solche Gegenstände mit der spitzen oder WQP12-7311D...
- Seite 9 Geschirrspülmittel, Klarspüler und Regeneriersalz kön- nen gesundheitsschädlich sein. • Bewahren Sie diese Mittel für Kinder und Haustiere unzugänglich auf. • Nutzen Sie das Wasser im Innenraum des Geschirr- spülers nie als Trinkwasser. WARNUNG Stolpergefahr! Eine offenstehende Tür des Geschirrspülers wird schnell zur Stolperfalle. WQP12-7311D...
- Seite 10 • Wenn der Geschirrspüler mit einer Transportkarre gefahren werden soll, heben Sie ihn an, wie auf der Verpackung gezeigt. HINWEIS Beschädigungsgefahr! Das Gerät ist für einen Wasserdruck von 0,4 – 10 bar (0,04 - 1,00 MPa, 40 bis 100 N/cm ) ausgelegt. Installie- WQP12-7311D...
- Seite 11 • Stellen Sie sicher, dass der Ablaufschlauch nicht be- schädigt ist. • Stellen Sie sicher, dass der Ablaufschlauch nicht ge- knickt ist. • Schließen Sie den Ablaufschlauch nicht selbst an, sondern lassen Sie den Ablaufschlauch von einer Sa- nitärfachkraft anschließen. WQP12-7311D...
-
Seite 12: Transport Und Standort
• Montieren Sie den Geschirrspüler nur unter einer durchge- henden Arbeitsplatte, die mit den Nachbarschränken des Ge- schirrspülers verschraubt ist. • Halten Sie ausreichend Abstand zu den Wänden und Nachbar- geräten. Die Nischenmaße müssen mindestens den Angaben 598 mm in der nebenstehenden Grafik entsprechen. WQP12-7311D... -
Seite 13: Anschluss
Lassen Sie den Auslass des Ablaufschlauchs folgendermaßen anschließen: – Variante A: Direktanschluss an den Geruchsverschluss (Si- phon) Ihres Wasch- oder Spülbeckens. Der Ablaufschlauch darf dabei höchstens 1000 mm über dem Boden sein. – Variante B: Anschluss an einen Bodenabfluss. Ø 40 mm WQP12-7311D... -
Seite 14: Zulaufschlauch Anschließen
2. Prüfen Sie den Anschluss am Wasserhahn auf Dichtigkeit: Zulauf- Öffnen Sie dazu den Wasserhahn langsam und stellen Sie schlauch sicher, dass kein Wasser am Anschluss austritt. Drehen Sie den Wasserhahn danach wieder zu. Bevor Sie den Geschirrspüler zum ersten Mal nutzen, führen Sie WQP12-7311D... -
Seite 15: Geschirrspüler Elektrisch Anschließen
1. Unterbrechen Sie vor dem Einbau des Geschirrspülers die Stromzufuhr am Sicherungskasten. 2. Stecken Sie den Netzstecker des Geschirrspülers in eine vor- schriftsmäßig installierte Steckdose (230 V, 50 Hz, 10 A). 3. Stellen Sie danach die Stromzufuhr am Sicherungskasten wieder her. WQP12-7311D... -
Seite 16: Einbau Und Montage
Schrauben 33 an den seitlichen Küchenschränken. Decken Sie die Schrauben mit den Ab- deckkappen wieder ab. b. Verschrauben Sie bei anderen Arbeitsplatten die Monta- gewinkel 28 mit den Schrauben 33 Arbeitsplatte. Decken Sie die Schrauben 33 mit den Abdeckkappen 29 ab. WQP12-7311D... -
Seite 17: Möbelfrontplatte Montieren
Sie sie fest und öffnen Sie vorsichtig die Tür. 6. Lösen Sie die vier Schrauben an der Innenseite der Tür und ersetzen sie durch die vier beiliegenden Schrauben 31. Da- durch wird die Möbelfrontplatte zusätzlich festgeschraubt. Die Möbelfrontplatte ist dann fertig montiert. WQP12-7311D... -
Seite 18: Einstellungen
14 mehr als 2,5 Nach ca. 3 Sekunden wechselt das Display 6 zurück zur Start- ansicht und der eingestellte Härtegrad ist gespeichert. Wenn das Spülergebnis nicht zufriedenstellend ist, können Sie den Härte- grad beim nächsten Spülgang wieder ändern. WQP12-7311D... -
Seite 19: Testlauf
8. Drehen Sie den Wasserhahn wieder zu. Der Testlauf ist damit abgeschlossen. Wenn kein Wasser ausgetreten ist und keine ungewöhnlichen Geräusche aufgetreten sind, ist der Geschirrspüler betriebsbereit und Sie können Geschirr in den Geschirrspüler einräumen. (Siehe Kapitel „Geschirrspüler beladen“, Seite 23.) WQP12-7311D... -
Seite 20: Bedienung
– ⅔ in die Hauptspülkammer (d) und – ⅓ in die Vorspülkammer (e). b. Geben Sie bei dem Programm „P6“ 20 g in die Hauptspül- kammer (d). 3. Drücken Sie den Deckel der Kammer 20 zu, sodass der Ver- schluss (c) einrastet. WQP12-7311D... -
Seite 21: Klarspüler Einfüllen
Sie den Deckel im Uhrzeigersinn zu. Regeneriersalz einfüllen HINWEIS Beschädigungsgefahr! Durch falsche Handhabung des Regeneriersalzes kann der Geschirrspüler und dessen Edelstahl-Ober- fläche beschädigt werden. • Verwenden Sie ausschließlich Regeneriersalz, das für Geschirrspüler bestimmt ist. • Entfernen Sie verschüttetes Regeneriersalz sofort mit einem feuchten Tuch. WQP12-7311D... - Seite 22 7. Drehen Sie den Deckel der Kammer für Regeneriersalz 18 im Uhrzeigersinn bis zur Markierung zu. 8. Setzen Sie den unteren Geschirrkorb 14 wieder ein. 9. Führen Sie bei der ersten Nutzung sofort einen Testlauf durch. (Siehe Kapitel „Testlauf“, Seite 19.) WQP12-7311D...
-
Seite 23: Spülbetrieb
Geschirr. Weiteren Stauraum erhalten Sie, indem Sie die linke Tassenablage ausklappen. Zudem ist der obere Geschirr- korb 12 höhenverstellbar, sodass Sie den Geschirrkorb 12 weiter nach oben setzen können, wenn größere Geschirrteile im unteren Geschirrkorb 14 platziert sind. WQP12-7311D... -
Seite 24: Programm Wählen
Sie das gewünschte Programm mit Hilfe der „Programmtabel- le“, Seite 28. Halbe Beladung aktivieren Wenn nur der obere oder nur der untere Geschirrkorb 12 / 14 ein- geräumt ist, kann die halbe Beladung durch Drücken der Taste für die halbe Beladung 2 1/2 aktiviert werden. WQP12-7311D... -
Seite 25: Startzeit-Verzögerung Einstellen Und Starten
• Halten Sie ausreichend Abstand zur Tür. Halten Sie nicht direkt den Kopf oder Oberkörper über die ge- öffnete Tür. • Halten Sie auch Kinder und Haustiere fern, wenn Sie die Tür öffnen. • Achten Sie darauf, dass Kinder nicht während des Betriebs die Tür öffnen. WQP12-7311D... -
Seite 26: Programm Wechseln
öffnete Tür. • Achten Sie darauf, dass Kinder nicht die Tür öffnen, wenn das Programm erst kurze Zeit beendet ist. • Fassen Sie das Geschirr und den Innenraum des Geschirrspülers nicht an, wenn das Programm erst kurze Zeit beendet ist. WQP12-7311D... - Seite 27 Räumen Sie danach den unteren Geschirrkorb 14 aus, damit beim Ausräumen des oberen Geschirrkorbs 12 kein Wasser auf das untere Geschirr tropft. 6. Lassen Sie die Tür des Geschirrspülers einen Spalt offen, da- mit auch der Geschirrspüler abkühlt und trocknet. WQP12-7311D...
-
Seite 28: Programmtabelle
20 geben Die Werte gelten für Laborbedingungen, im täglichen Betrieb sind Abweichungen möglich. (Siehe Kapitel „Technische Daten“, Seite 36.) ECO 45 °C = Standardprogramm nach DIN EN 50242 mit Klarspüleinstellung: 6, Härtegrad- einstellung: H4 Anzahl der jeweiligen Programmschritte WQP12-7311D... -
Seite 29: Reinigung
2. Drehen Sie die Siebe 19 an dem Griff gegen den Uhrzeiger- sinn heraus und nehmen sie ab. 3. Reinigen Sie die Siebe 19 sorgfältig unter fließendem Wasser. 4. Setzen Sie die Siebe 19 wieder ein und drehen Sie sie im Uhrzeigersinn fest. WQP12-7311D... -
Seite 30: Sprüharme Reinigen
5. Setzen Sie den unteren Sprüharm 15 wieder auf die Achse setzen. 6. Befestigen Sie den oberen Sprüharm 13 im Uhrzeigersinn wieder an dem Verschluss. Die Sprüharme 13 und 15 müssen fest sitzen und sich frei drehen können. 7. Setzen Sie die Geschirrkörbe 12 und 14 wieder ein. WQP12-7311D... -
Seite 31: Wenn's Mal Ein Problem Gibt
Das Wasser läuft nicht oder nur sehr langsam Verlegen Sie den Ablauf- Der Ablaufschlauch 23 ist ge- schlauch 23 ordnungsgemäß. (Si- knickt, wurde verlängert oder ehe Kapitel „Ablaufschlauch an- hängt zu hoch / tief. schließen lassen“ auf Seite 13.) WQP12-7311D... - Seite 32 1/2 aus. Stellen Sie sicher, dass Klarspü- Kein Klarspüler / Die Kontrollanzeige ler / Regeneriersalz eingefüllt ist / Regeneriersalz / keine Wasser- 8 / 9 / 10 leuchtet. die Wasserzufuhr geöffnet ist. (Si- zufuhr vorhanden. ehe auch Punkt 3.) WQP12-7311D...
-
Seite 33: Unser Service
Hinweis für unsere Kunden Damit wir Ihnen schnell helfen können, nennen Sie uns bitte in Österreich: bei einem Anruf: Bitte wenden Sie sich an • die Gerätebezeichnung: Hanseatic Geschirrspüler die Fachberatungs-Hotline WQP12-7311D und Ihres Versandhauses. • die Bestellnummer: 885 722. -
Seite 34: Umweltschutz Leicht Gemacht
Altgeräte fachgerecht verwertet und negative Auswir- kungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit dem hier abgebildeten Symbol gekennzeichnet. Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkatalogs und auf unserer Internetseite unter der Rubrik „Service“. WQP12-7311D... -
Seite 35: Stichwortverzeichnis
26 Bedienblende 29 ausschalten 26 Möbelfrontplatte 29 beladen 23 Siebe 29 einbauen 16 einräumen 22 starten 25 Service 33 transportieren 12 Experten-Team 33 undicht 32 Technik-Service 33 Geschirrspülmittel 20 Sicherheit 6 Gewitter 10 Standort 12 Granitarbeitsplatten 16 Startzeit-Verzögerung 25 WQP12-7311D... -
Seite 36: Technische Daten
Technische Daten Datenblatt für elektrische Haushaltsgeschirrspüler gemäß EU-Richtlinien 1059/2010 und 1016/2010 Hersteller Hanseatic Gerätebezeichnung Geschirrspüler Modell WQP12-7311D Standardgedecke Energieeffi zienzklasse Jährlicher Energieverbrauch 258 kWh Energieverbrauch des Standardzyklus 0,91 kWh Gewichtete Leistungsaufnahme im ausgeschalteten Zustand 0,45 W Gewichtete Leistungsaufnahme im eingeschalteten Zustand 0,49 W Gewichteter jährlicher Wasserverbrauch...
