Inhaltszusammenfassung für InFocus XS1
-
Seite 2: Inhaltsverzeichnis
Inhalt persönlich einrichten....45 Einleitung ..... 3 Projektor ausschalten ....46 Leistungsmerkmale......3 Menübedienung ......47 Lieferumfang ........4 Außenansicht des Projektors ..5 Wartung ......54 Bedienelemente und Funktionen ... 6 Pflege des Projektors....54 Lampeninformationen ....55 Projektor aufstellen ... 10 Standort auswählen ..... -
Seite 3: Einleitung
Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Der Projektor bietet die folgenden Leistungsmerkmale. • Wandfarben-Korrekturfunktion zur Projektion auf Oberflächen in unterschiedlichen Farben • Schnelle automatische Suche zur schnelleren Erkennung von Signalen •... -
Seite 4: Lieferumfang
Lieferumfang Der Projektor wird mit den für den Anschluss an einen PC oder Videogeräte benötigten Kabeln geliefert. Packen Sie den Inhalt vorsichtig aus, und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Standardzubehör Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen. -

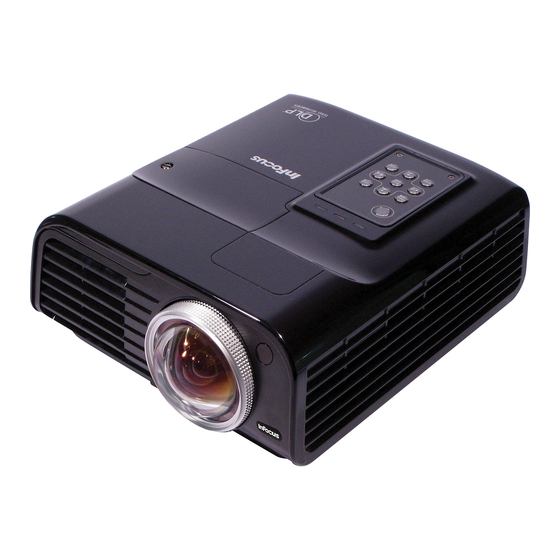

Seite 5: Außenansicht Des Projektors
Außenansicht des Projektors Lampenabdeckung Vorder-/Oberseite Lüftungsöffnung (Auslass für heiße Luft) Projektionslinse Schnellverriegelungstaste Externes Bedienfeld (Siehe "Projektor" auf Seite 6 für Einzelheiten.) Fokusring Einlass (für kalte Luft) Vorderer IR- Fernbedienungssensor Netzkabelanschluss 10. Aussparung für Kensington-Schloss (Diebstahlschutz) Rück-/Unterseite 11. Einstellfuß auf Rückseite 14 15 12. -
Seite 6: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor Menu/Exit Aktiviert das OSD (On-Screen Display)-Menü. Geht zum vorherigen OSD-Menü zurück, schließt das Menü und speichert die Menüeinstellungen. Siehe "Menüs verwenden" auf Seite 25 für weitere Einzelheiten. Links Wählen Sie hiermit die gewünschten Menüelemente aus und nehmen Sie Änderungen vor. - Seite 7 Rechts/ Aktiviert die Bedienfeld-Tastensperre Siehe "Bedienfeldtastensperre" auf Seite 51 für weitere Einzelheiten. Wenn das OSD-Menü aktiviert ist, dienen die Tasten #6, #9 und #11als Richtungstasten, mit denen Sie die gewünschten Menüeinträge auswählen und verschiedene Einstellungen vornehmen können. Siehe "Menüs verwenden" auf Seite 25 für weitere Einzelheiten.
-
Seite 8: Fernbedienung
Fernbedienung Digital Zoom Tasten (+, -) Vergrößert oder verkleinert das projizierte Bild. Siehe "Projiziertes Bild vergrößern und mehr Details anzeigen" auf Seite 34 für weitere Einzelheiten. Menu/Exit Aktiviert das OSD (On-Screen Display)-Menü. Beendet das Menü und speichert die Menüeinstellungen. Siehe "Menüs verwenden"... -
Seite 9: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Die Infrarot-Sensoren (IR) für die Fernbedienung befinden sich an der Vorder- und Rückseite des Projektors. Die Fernbedienung muss mit einer maximalen Abweichung von 30 Grad senkrecht auf die IR-Fernbedienungssensoren des Projektors gerichtet werden. Der Abstand zwischen der Fernbedienung und den Sensoren darf nicht mehr als 8 Meter (~ 26 Fuß) betragen. -
Seite 10: Projektor Aufstellen
Bei dieser Variante wird der Projektor mit der Oberseite nach unten vor der Leinwand an der Decke befestigt. Verwenden Sie zur Befestigung des Projektors an der Decke den dafür vorgesehenen InFocus- Deckenmontagesatz (im Fachhandel erhältlich). Stellen Sie Decke vorne im Menü EINSTELLUNGEN: Standard >... -
Seite 11: Bildgröße Einstellen
Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, die Position einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten. Bildgröße einstellen Die Größe des projizierten Bildes wird durch den Abstand zwischen Projektorlinse und Leinwand, die Zoomeinstellung und das Videoformat beeinflusst. -
Seite 12: Position Des Projektors Bei Einer Bestimmten Leinwandgröße Bestimmen
Relation zum Projektionsabstand stehen. Damit Sie die ideale Position für Ihren Projektor besser bestimmen können, stellt InFocus eine Tabelle mit Leinwandgrößen für das 4:3-Bildformat bereit. Es sind zwei Abstände zu berücksichtigen: der horizontale Abstand von der Mitte der Leinwand (Projektionsabstand) und die Höhe des vertikalen Versatzes des Projektors vom horizontalen Rand der Leinwand (Versatz). -
Seite 13: Empfohlene Leinwandgröße Für Einen Bestimmten Abstand Festlegen
Empfohlene Leinwandgröße für einen bestimmten Abstand festlegen Diese Methode eignet sich, wenn Sie nach Erwerb des Projektors ermitteln möchten, welche Leinwandgröße für Ihren Raum geeignet ist. Die maximale Leinwandgröße richtet sich nach dem Platz, der in Ihrem Raum zur Verfügung steht. Messen Sie den Abstand zwischen dem Projektor und der Position, an der die Leinwand aufgestellt werden soll. - Seite 14 1600 Aufgrund von Unterschieden in den optischen Komponenten können diese Zahlen um 3% abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt InFocus, vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen. So können Sie die ideale Montageposition für Ihre spezielle Raumsituation ermitteln.
-
Seite 15: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. Die für die folgenden Anschlussmöglichkeiten benötigten Kabel sind eventuell nicht alle im Lieferumfang dieses Projektors enthalten (siehe "Lieferumfang"... - Seite 16 Die Verbindung muss letztendlich wie in der folgenden Abbildung gezeigt aussehen: Notebook- oder Desktop- Computer i. VGA-Kabel oder ii. VGA-zu-DVI-A- Kabel iii. Audiokabel Bei einigen Notebooks werden externe Videoanschlüsse nicht aktiviert, wenn sie an einen Projektor angeschlossen werden. Mit einer Tastenkombination wie z. B. FN + F3 oder der CRT/LCD-Taste wird die externe Anzeige ein- bzw.
-
Seite 17: Monitor Anschließen
Monitor anschließen Wenn Sie Ihre Leinwandpräsentation auf einem Kontrollmonitor verfolgen möchten, können Sie am D-SUB OUT-Signalausgang des Projektors einen externen Monitor über ein VGA- oder VGA-DVI-A-Kabel anschließen. Gehen Sie dabei wie folgt vor. Projektor an einen Monitor an (über ein VGA- oder VGA-zu-DVI-A-Kabel) anschließen: •... -
Seite 18: Geräte Als Videoquelle Anschließen
Geräte als Videoquelle anschließen In diesem Kapitel wird erläutert, wie der Projektor über Videokabel an Geräte angeschlossen wird, die als Videoquelle dienen. Verbindungen mit Videokabeln werden für Videopräsentationen empfohlen. Sie können Ihren Projektor an verschiedene Geräte anschließen, die als Videoquelle dienen, sofern diese über einen der folgenden Ausgänge verfügen: •... -
Seite 19: Audiogeräte Anschließen
Audiogeräte anschließen Der Projektor verfügt über einen integrierten Monolautsprecher mit einfachen Audiofähigkeiten, der ausschließlich auf Datenpräsentationen für geschäftliche Zwecke ausgelegt ist. Für die Reproduktion von Stereoaudio, wie dies von Heimkinoanwendungen möglicherweise erwartet wird, ist der Lautsprecher weder konzipiert noch gedacht. Jedes Stereoaudio-Eingangssignal (sofern angeschlossen) wird über den Projektorlautsprecher zu einem gemeinsamen Monoaudio-Ausgangssignal vermischt. - Seite 20 Die Verbindung muss letztendlich wie in der folgenden Abbildung gezeigt aussehen: AV-Gerät DVI-D- oder Audiokabel DVI-I-Kabel Im unwahrscheinlichen Fall, dass Sie den Projektor über den DVI-D-Eingang des Projektors an einen DVD-Player anschließen und das projizierte Bild falsche Farben aufweist, ändern Sie den Farbbereich nach YUV.
-
Seite 21: Component-Video-Quellgerät Anschließen
Component-Video-Quellgerät anschließen Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Component- Video-Ausgänge verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. So schließen Sie den Projektor an ein Component-Video-Gerät Schließen Sie ein Ende eines Adapterkabels für Component-Video zu VGA (D-Sub) mit den drei RCA-Steckern an die Component-Video-Ausgänge der... -
Seite 22: S-Video-Quellgerät Anschließen
S-Video-Quellgerät anschließen Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über einen freien S-Video-Ausgang verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. Projektor an ein S-Video-Gerät anschließen: Schließen Sie ein Ende eines S-Videokabels an den S-Video-Ausgang des Gerätes an, das als Videoquelle dient. -
Seite 23: Composite-Video-Quellgerät Anschließen
Composite-Video-Quellgerät anschließen Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Composite- Video-Ausgänge verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. So schließen Sie den Projektor an ein Composite-Video- Quellgerät an: Schließen Sie ein Ende eines Videokabels an den Composite-Video-Ausgang... -
Seite 24: Bedienung
Bedienung Projektor einschalten Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Vergewissern Sie sich, dass die Stromanzeige auf dem Projektor nach Anschließen des Netzkabels orange aufleuchtet. Nehmen Sie die Schutzkappe von der Linse ab. -
Seite 25: Menüs Verwenden
Projektorposition Tisch vorne H-Größe Autom. Abschaltung Deaktiviert Digitaler Zoom Wartezeit Deaktiviert Bedienfeldtastensperre Timer-Steuerung Deaktiviert Startbild InFocus My Screen Analog RGB MENU Beenden Analog RGB MENU Beenden Drücken Sie zweimal* auf Verwenden Sie , um das Menü Menu/Exit auf dem Projektor... -
Seite 26: Projektor Sichern
Projektor sichern Kabel mit Sicherheitsschloss verwenden Der Projektor sollte an einem sicheren Ort installiert werden, damit er nicht gestohlen werden kann. Sie können auch ein Schloss, z. B. das Kensington- Schloss kaufen, um den Projektor zu sichern. Auf der Rückseite des Projektors finden Sie eine Auslassung, an der Sie ein Kensington-Schloss befestigen können. -
Seite 27: Passwort Einrichten
Passwort einrichten Nachdem ein Passwort festgelegt und die Einschaltsperre aktiviert wurde, kann der Projektor nur dann eingesetzt werden, wenn bei jedem Einschalten das richtige Passwort eingegeben wird. Nachdem ein Passwort eingestellt und die Startbildsperre aktiviert wurde, können Sie das Startbild, das beim Hochfahren des Projektors angezeigt wird, nur dann ändern, wenn Sie das korrekte Passwort eingeben. -
Seite 28: Wenn Sie Das Passwort Vergessen Haben
Projektor oder auf der Fernbedienung. Auf dem Display des Projektors wird eine kodierte Nummer angezeigt. Notieren Sie die Notieren Sie den Rückrufcode und wenden Sie sich an einen InFocus Nummer, und schalten Sie den Projektor Kundendienst. aus. Wenden Sie sich an ein Servicecenter vor Ort, um die Nummer zu dekodieren. -
Seite 29: Passwort-Funktion Deaktivieren
Bestätigen Sie das neue Passwort, indem Sie es erneut eingeben. Sie haben dem Projektor damit erfolgreich ein neues Passwort zugewiesen. Vergessen Sie nicht, das neue Passwort einzugeben, wenn Sie den Projektor das nächste Mal starten. Um das OSD zu verlassen, drücken Sie auf Menu/Exit. Passwort-Funktion deaktivieren Um den Passwortschutz zu deaktivieren, gehen Sie zum Menü... -
Seite 30: Eingangssignal Wechseln
Eingangssignal wechseln Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann nur das Signal eines der Geräte als Vollbild angezeigt werden. Beim Start des Projektors sucht dieser automatisch nach verfügbaren Signalen. Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü QUELLE auf Ein gestellt ist (dies ist die Standardeinstellung des Projektors), wenn Sie möchten, dass er automatisch nach Signalen sucht. -
Seite 31: Eigenes Startbild Erstellen
Diese Funktion steht nur zur Verfügung, wenn der DVI-D-Eingang verwendet wird. Eigenes Startbild erstellen Zusätzlich zur Auswahl des voreingestellten Startbildes des Projektors (InFocus- Logo, schwarzes oder blaues Bild) können Sie ein eigenes Startbild in Form eines Bildes erstellen, das von Ihrem Computer oder einer Videoquelle projiziert wird. -
Seite 32: Projizierte Bilder Einstellen
Projizierte Bilder einstellen Projektionswinkel einstellen Der Projektor besitzt einen Schnellspann-Einstellfuß und einen hinteren Einstellfuß. Mit diesen Füßen können die Bildhöhe und der Projektionswinkel eingestellt werden. So passen Sie den Projektionswinkel an: Drücken Sie die Schnellverriegelungstaste, und heben Sie die Vorderseite des Projektors an. -
Seite 33: Feinabstimmung Der Bildschärfe
Feinabstimmung der Bildschärfe Wenn nötig, stellen Sie durch Drehen des Fokusrads die Bildschärfe ein. Schrägprojektionskorrektur Bei einer Schrägprojektion ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Leinwand ausgerichtet ist. Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch EINEN der folgenden manuellen Schritte durchführen. -
Seite 34: Projiziertes Bild Vergrößern Und Mehr Details Anzeigen
Projiziertes Bild vergrößern und mehr Details anzeigen Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren. • Fernbedienung benutzen Drücken Sie auf Digital Zoom +/-, um die Zoomleiste anzuzeigen. -
Seite 35: Bildformat Wählen
Bildformat wählen Das Bildformat beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen. Bei analogen Fernsehern und Computern wird meist ein Bildformat von 4:3 verwendet. Dies ist die Standardeinstellung bei diesem Projektor. Digitale Fernseher und DVDs haben meist ein Bildformat von 16:9. Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem der Eingangsquelle abweicht. -
Seite 36: Bildqualität Optimieren
Bildqualität optimieren Bildmodus auswählen Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihrer Eingangsquelle geeigneten Modus auswählen können. Um den für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte durchführen. •... -
Seite 37: Modus Benutzer 1/Benutzer 2 Einstellen
YPbPr/S-Video/Video/HDCP-Signaleingang Max. Helligkeit -Modus: Ist für konsolenbasierte Videospiele konzipiert, die in einem Raum mit normalen Lichtverhältnissen gespielt werden. Standard-Modus (Standard): Eignet sich für farbenreiche Filme und Videoclips aus Digitalkameras oder DVs. Kino-Modus: Eignet sich für das Abspielen von dunklen Filmen auf DVDs in einer abgedunkelten Heimkinoumgebung (wenig Licht). -
Seite 38: Feinabstimmung Der Bildqualität In Den Benutzermodi
Feinabstimmung der Bildqualität in den Benutzermodi Entsprechend des ermittelten Signaltyps stehen einige benutzerdefinierbare Funktionen zur Verfügung, wenn Benutzer 1 oder Benutzer 2 ausgewählt wurde. Sie können diese Funktionen nach Bedarf anpassen. Einstellung von Helligkeit Markieren Sie Helligkeit im Menü BILD, und passen Sie die Werte an, indem Sie auf auf dem Projektor oder auf der Fernbedienung drücken. -
Seite 39: Einstellung Von Brilliantcolor
Einstellung von BrilliantColor™ Markieren Sie BrilliantColor™ im Menü BILD, und treffen Sie eine Auswahl, indem Sie auf auf dem Projektor oder auf der Fernbedienung drücken. Für diese Funktion wird ein neuer Algorithmus für die Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im Bild zu erzielen. - Seite 40 Einstellungen ändern: Gehen Sie zum Menü BILD, und markieren Sie 3D-Farbverwaltung. Drücken Sie auf Mode/Enter. Es wird dann die Seite 3D-Farbverwaltung angezeigt. Markieren Sie Primärfarben, und drücken Sie auf / , um eine Farbe unter Rot, Gelb, Grün, Zyan, Blau und Magenta auszuwählen. Drücken Sie auf , um FTn zu markieren, und drücken Sie auf / , um den...
-
Seite 41: Präsentations-Timer Einstellen
Präsentations-Timer einstellen Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen: Gehen Sie zum Menü EINSTELLUNGEN: Präsentations-Timer Standard > Präsentations-Timer und Timer-Intervall Timer-Anzeige Immer drücken Sie auf Mode/Enter, um die Seite Timer-Position Oben links... -
Seite 42: Bedientasten Sperren
Um den Timer zu beenden, gehen Sie folgendermaßen vor. Gehen Sie zum Menü EINSTELLUNGEN: Standard > Präsentations-Timer, und markieren Sie Aus. Drücken Sie auf Mode/Enter. Eine Bestätigungsmeldung wird angezeigt. Markieren Sie Ja, und drücken Sie zur Bestätigung auf Mode/Enter. Es erscheint die Meldung “Timer ausgeschaltet”... -
Seite 43: Bild Anhalten
Bild anhalten Drücken Sie auf auf der Fernbedienung, um das Bild anzuhalten. Das Wort “FREEZE” wird auf dem Bildschirm angezeigt. Drücken Sie zur Wiederherstellung des Bildes auf dem Projektor oder auf der Fernbedienung eine beliebige Taste. Auch wenn das Bild in der Anzeige angehalten wurde, ist dies auf dem Videorecorder oder einem anderen Gerät nicht der Fall. -
Seite 44: Projektor An Hohen Orten Verwenden
Projektor an hohen Orten verwenden Es wird empfohlen, den Höhenmodus zu verwenden, wenn Sie den Projektor an einem Ort 1,500 m – 3,000 m über dem Meeresspiegel mit einer Temperatur von 0°C–35°C benutzen. Um den Höhenmodus zu aktivieren, gehen Sie Hinweis nach EINSTELLUNGEN: Erweitert >... -
Seite 45: Ton Einstellen
Ton einstellen Die im Folgenden vorgenommene Einstellungen beziehen sich auf den Lautsprecher des Projektors. Stellen Sie sicher, dass Sie eine ordnungsgemäße Verbindung mit dem Audioausgang des Projektors hergestellt haben. Siehe "Verbindungen" auf Seite 15, um zu erfahren, wie Geräte an den Audioausgang angeschlossen werden können. -
Seite 46: Projektor Ausschalten
Projektor ausschalten Drücken Sie die Stromversorgung- Taste. Es wird eine Bestätigungsmeldung eingeblendet. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie erneut auf die Stromversorgung-Taste. Die Stromanzeige blinkt orangen auf, und die Projektionslampe wird ausgeschaltet, während die Ventilatoren noch etwa 90 Sekunden weiterlaufen, um den Projektor abzukühlen. -
Seite 47: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp variieren. Hauptmenü Untermenü Optionen Aus/Hellgelb/Rosa/Hellgrün/ Wandfarbe Blau/Schultafel Bildformat 4:3/16:9/Auto/Real Schrägposition DISPLAY Position Phase H-Größe Digitaler Zoom PC-Quelle: Max. Helligkeit/Präsentation/Foto/ Kino/Benutzer 1/Benutzer 2 Standardmodus Videoquelle: Max. Helligkeit/Standard/Kino/ Benutzer 1/Benutzer 2 PC-Quelle: Max. - Seite 48 Deaktiviert/5 min/10 min/15 min/ Wartezeit 20 min/25 min/30 min Bedienfeldtastensp Ein/Aus erre Deaktiviert/30 min/1 Std/2 Std/ Timer-Steuerung 3 Std/4 Std/8 Std/12 Std Schwarz/Blau/My Screen/ Startbild InFocus My Screen Schnellkühlung Ein/Aus Höhenmodus Ein/Aus Ton aus Ein/Aus Audioeinstellungen Lautstärke Menü- 5 s/10 s/15 s/20 s/25 s/30 s Anzeigezeit Menüeinstellungen...
-
Seite 49: Display-Menü
DISPLAY-Menü FUNKTION BESCHREIBUNG (Standardeinstellung/- wert) Korrigieren Sie die Farbe des projizierten Bildes, wenn die Wandfarbe Projektionsfläche nicht weiß ist. Siehe "Feinabstimmung der Bildqualität in den Benutzermodi" auf Seite 38 für weitere (Aus) Einzelheiten. Je nach Eingangssignalquelle gibt es vier Optionen für die Bildformat Einstellung des Bildformats. -
Seite 50: Standardmodus
BILD-Menü Einige Bildanpassungen sind nur bei der Verwendung bestimmter Eingangsquellen verfügbar. Im Menü werden nur die jeweils verfügbaren Anpassungen angezeigt. FUNKTION BESCHREIBUNG (Standardeinstellung/- wert) Mittels der vordefinierten Bildmodi können Sie die Standardmodus Einrichtung des Projektorbildes für Ihren Eingangssignaltyp (PC/DVI-A/DVI-D: optimieren. Siehe "Bildmodus auswählen"... - Seite 51 Hiermit können Sie festlegen, welches Logo-Bild beim Startbild Einschalten des Projektors angezeigt wird. Es stehen vier Optionen zur Auswahl: InFocus-Logo, Schwarzer Bildschirm, (InFocus-Logo) Blauer Bildschirm und My Screen. Dient der Aufnahme des projizierten Bildes als My Screen. My Screen Siehe "Eigenes Startbild erstellen"...
- Seite 52 EINSTELLUNGEN: Erweitert-Menü FUNKTION BESCHREIBUNG (Standardeinstellung/- wert) Aktiviert oder deaktiviert die Schnellkühlungsfunktion. Bei Schnellkühlung Auswahl von Ein wird die Funktion aktiviert und die Kühlphase des Projektors von den normalen 90 Sekunden auf (Ein) ungefähr 30 Sekunden verkürzt. Ein Modus für den Betrieb an hohen Orten. Siehe "Projektor Höhenmodus an hohen Orten verwenden"...
- Seite 53 Setzt alle Einstellungen auf die werkseitig eingestellten Werte zurück. Einst. zurücksetzen Die folgenden Einstellungen bleiben unverändert: Position, Phase, H-Größe, Benutzer 1, Benutzer 2, Sprache, Projektorposition, Höhenmodus. INFORMATIONEN-Menü Dieses Menü zeigt den aktuellen Betriebsstatus des Projektors an. Einige Bildanpassungen sind nur bei der Verwendung bestimmter Eingangsquellen verfügbar. Im Menü...
-
Seite 54: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig die Linse reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an den Fachhandel, wenn andere Bauteile ausgetauscht werden müssen. Objektivlinse reinigen Reinigen Sie die Objektivlinse von Staub oder anderen Verschmutzungen. -
Seite 55: Lampeninformationen
Lampeninformationen Lampenbetriebssystem Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet. Die entsprechenden Betriebsstunden werden mit der folgenden Formel berechnet: Summe (entsprechender) Betriebsstunden = 1 (Stunden im Sparmodus) + 4/3 (Stunden im normalen Modus) Siehe "Einstellung Lampenmodus als Sparmodus"... -
Seite 56: Zeit Des Lampenaustausches
Zeit des Lampenaustausches Wenn die Lampenanzeige rot aufleuchtet oder ein Warnhinweis anzeigt, dass die Lampe ausgewechselt werden sollte, setzen Sie eine neue Lampe ein oder wenden Sie sich an Ihren Händler. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. ACHTUNG Wenn die Lampe zu heiß... -
Seite 57: Lampe Auswechseln
Lampe nicht berühren. • Um eine optimale Leistung des Projektors zu gewährleisten, sollten Sie eine alte Lampe nur durch eine InFocus-Projektorlampe ersetzen. • Wenn die Lampe ausgetauscht wird, während der Projektor mit der Oberseite nach unten zeigend an einer Decke angebracht ist, stellen Sie sicher, dass sich niemand unter der Lampenfassung befindet, um zu vermeiden, dass Personen (z. - Seite 58 Heben Sie die Lampenabdeckung vom Projektor ab. VORSICHT • Schalten Sie das Gerät niemals bei offener Lampenabdeckung ein. • Führen Sie Ihre Finger nicht zwischen Lampe und Projektor. Die scharfen Kanten im Projektor können zu Verletzungen führen. Lösen Sie die Befestigungsschraube der Lampe.
- Seite 59 Setzen Sie, wie in der Abbildung gezeigt, die neue Lampe erst in die Halterung des Projektors, und richten Sie die zwei Löcher auf dem Projektor aus. Ziehen Sie die Befestigungsschraube der Lampe an. ACHTUNG • Eine lose Schraube kann zu einer unzureichenden Verbindung und damit zu Fehlfunktionen führen.
- Seite 60 11. Starten Sie den Projektor neu. Lampentimer zurücksetzen 12. Öffnen Sie das OSD-Menü, nachdem Hinweis das Startbild angezeigt wurde. Gehen Lampentimer Sie zum Menü EINSTELLUNGEN: zurücksetzen? Erweitert > Lampeneinstellungen. Abbrechen Zurücksetzen Drücken Sie auf Mode/Enter. Die Seite Lampeneinstellungen wird angezeigt. Markieren Sie Lampentimer zurücks.
- Seite 61 Signalleuchten Signalleuchte Status und Beschreibung POWER TEMP LAMP Betriebsanzeigen Der Projektor ist mit einer Netzquelle verbunden oder Orangene Orangene Orangene die Lampentür ist geöffnet. Standby-Modus. Orangene Grün Einschalten. Blinkend Normaler Betrieb. Grün Der Projektor benötigt 90 Sekunden zur Abkühlung, da er ohne die normale Kühlphase Orangene abrupt ausgeschaltet wurde.
-
Seite 62: Fehleranalyse
Fehleranalyse Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss auf dem Projektor und in die Über das Netzkabel wird kein Strom Steckdose. Wenn die Steckdose über einen zugeführt. Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. -
Seite 63: Technische Daten
Technische Daten Technische Daten des Projektors Alle Daten können ohne Bekanntmachung geändert werden. Optische Daten Steuerung Auflösung Serielle USB-Schnittstelle 1024 x 768 XGA Typ Mini B Anzeigesystem Serielle RS-232-Steuerung 1-CHIP DMD 8-polige Mini-Din-Buchse x 1 F-Wert des Objektivs Eingänge F=2,42 (fest) Lampe Computereingang 200W-Lampe... -
Seite 64: Abmessungen
Abmessungen 274,87 mm (B) x 131,30 mm (H) x 304,99 mm (T) 274,87 304,99 131,30 48,57 74,30 Timingtabelle Unterstütztes Timing für PC-Eingang (auch für DVI-D) Horizontal Vertical Pixel Auflösung Frequency Frequency Frequency Modus (kHz) (Hz) (MHz) 31,469 59,940 25,175 VGA_60 37,861 72,809 31,500... -
Seite 65: Unterstütztes Timing Für Component-Yp B P R -Eingang
Unterstütztes Timing für Component-YP -Eingang Horizontal Vertical Frequency Signalformat Frequency (kHz) (Hz) 480i(525i)@60Hz 15,73 59,94 480p(525p)@60Hz 31,47 59,94 576i(625i)@50Hz 15,63 50,00 576p(625p)@50Hz 31,25 50,00 720p(750p)@60Hz 45,00 60,00 720p(750p)@50Hz 37,50 50,00 1080i(1125i)@60Hz 33,75 60,00 1080i(1125i)@50Hz 28,13 50,00 Unterstütztes Timing für Video- und S-Video-Eingänge Color Horizontal Vertical... -
Seite 66: Informationen Zum Urheberrecht
Datenabrufsystemen gespeichert oder in andere Sprachen oder Maschinensprachen übersetzt werden. Haftungseinschränkung Die InFocus Corporation lehnt jegliche impliziten und expliziten Haftungs- und Garantieansprüche hinsichtlich der Inhalte dieses Dokuments und insbesondere der Marktfähigkeit und der Eignung für einen bestimmten Zweck ab. Des Weiteren behält sich die InFocus Corporation inhaltliche Änderungen ohne weitere...
