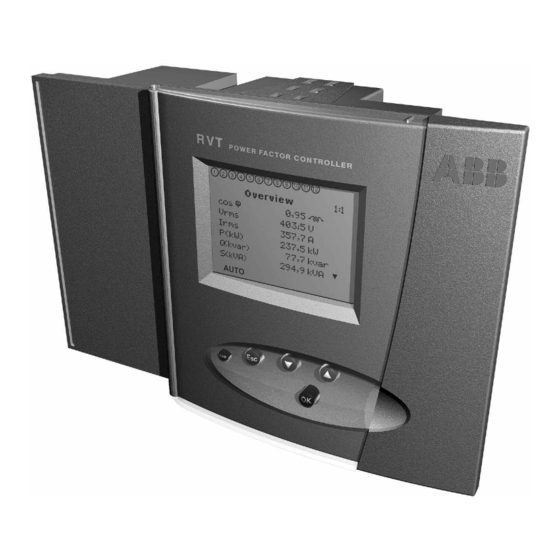

ABB RVT Installationsanleitung

Blindleistungsregler
Vorschau ausblenden Andere Handbücher für RVT:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

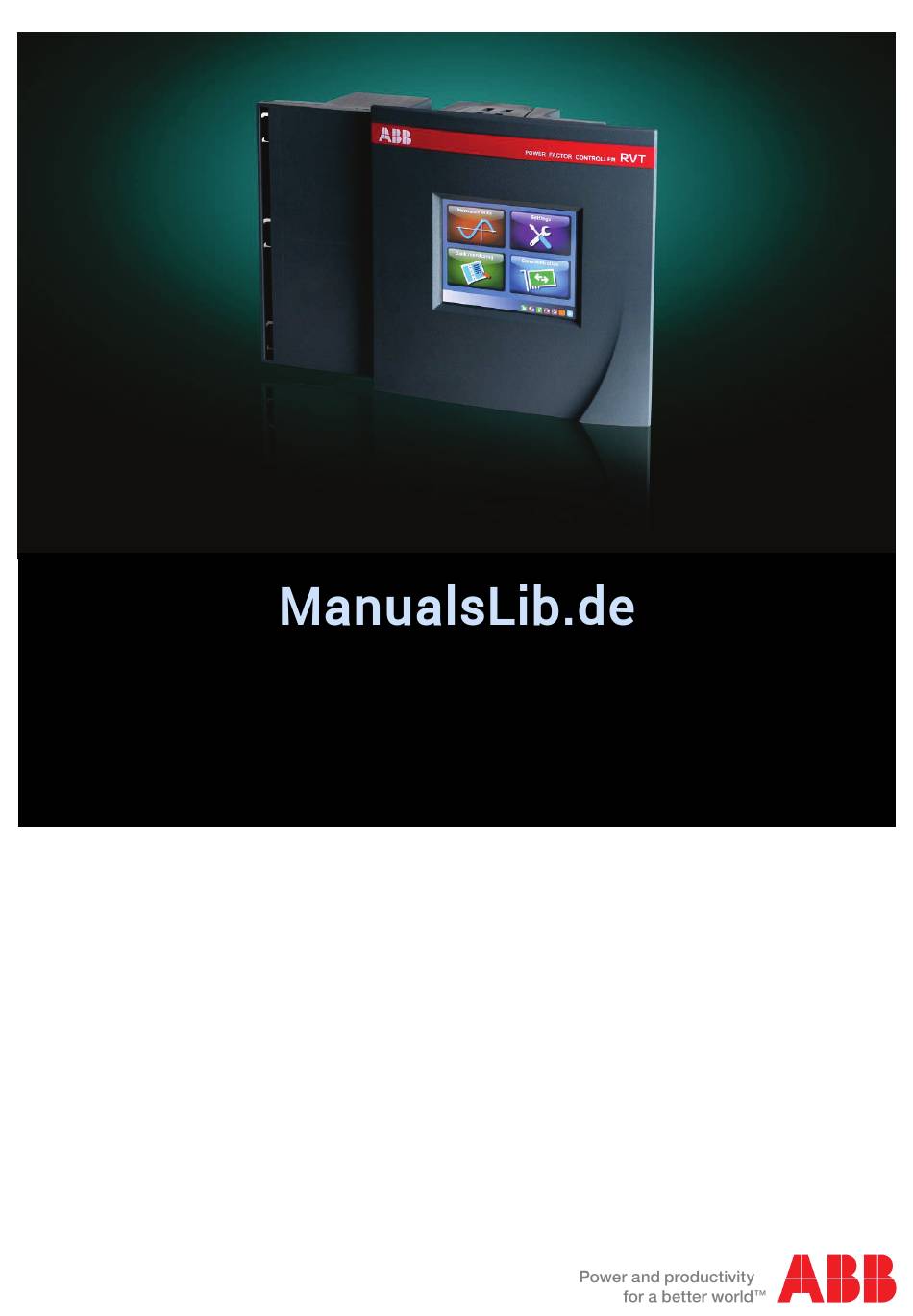

Blindleistungsregler RVT
Installations und Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB RVT

Inhaltszusammenfassung für ABB RVT

  • Seite 1 Blindleistungsregler RVT Installations und Betriebsanleitung...

  • Seite 2: Inhaltsverzeichnis

    3.1.2 Titelleiste ..................... 16 3.1.3 Einstellungen ....................17 3.1.4 Statusleiste ....................17 3.1.5 Tastatureingabe-Bildschirm................. 17 3.2 Den RVT starten ....................18 3.3 Automatische Inbetriebnahme ................18 3.3.1 Beschreibung ....................18 3.3.2 Vorbereitung einer automatischen Inbetriebnahme ........18 3.3.3 Automatische Inbetriebnahme ..............19 4 Messungen und Einstellungen .................
  • Seite 3 A7. Abbildung der Stromwandler-Verbindungstypen und Stromwandler-Verdrahtung an den Regleranschlüssen ..................76 A8. Individuelle Leistungsfaktorkompensation (beim Drehstrom-Modell RVT12-3P) . 77 A9. Recycling ....................... 78 A10. Additional provision on Open Source Software: ..........79 Kontaktinformationen..................... 80 Blindleistungsregler RVT  Inhalt - 3...

  • Seite 4: Bitte Zuerst Lesen

    Bitte zuerst lesen Zu diesem Handbuch Dieses Handbuch wurde so gestaltet, daß es Ihnen hilft, den RVT-Blindleistungsregler schnell zu installieren und in Betrieb zu nehmen. Warnung Achtung, Gefahr : Dieses Symbol ist ein Warnhinweis, der auf wichtige Informationen aufmerksam macht Lesen Sie diese Anleitung vor der Installation und Inbetriebnahme des RVT- insbesondere die Sicherheitshinweise - bitte sorgfältig durch.
  • Seite 5 Verträglichkeit.1. Führen Sie Kabel abseits von Öffnungen im Gehäuse.2. Führen Sie Kabel nahe an geerdeten Metallteilen entlang.3. Setzen Sie je nach Bedarf mehrfache Erdungslaschen für Türen und andere Gehäuseteile ein.4. Vermeiden Sie Erdungsübergangswiderstände Blindleistungsregler RVT  Bitte zuerst lesen - 5...

  • Seite 6: Grundsätzliches Über Den Regler

    Hauptkennzeichen und sein berührungsempfindliches Bedienfeld erläutert. 1.1 Ein leistungsstarker, individuell steuerbarer Drehstrom-Blindleistungsregler Der RVT leistet eine Kompensation des Leistungsfaktors in symmetrisch wie in unsymmetrisch belasteten Netzen. Der RVT-Leistungsregler ist in zwei verschiedenen Modellen lieferbar: dem RVT-Grundmodell RVT6/RVT12 und dem RVT-Drehstrom- Modell RVT12-3P.

  • Seite 7: Vorder- Und Rückansicht

    TCP/IP-Netzwerkschnittstelle • CAN 2.0 mit bis zu 32 erweiterten Ausgängen. Die Hardware kann dies in der aktuellen Ausführung des RVT, die Software wird in der Zukunft implementiert. Genaue Informationen in Abschnitt 4.4. 1.3 Vorder- und Rückansicht Abbildung 1: RVT Vorderansicht...

  • Seite 8: Farbiges Touchscreen-Bedienfeld

    1.4 Farbiges Touchscreen-Bedienfeld Ein farbiger Touchscreen mit einer Auflösung von 320 x 240 Pixel hilft dem Benutzer, den Regler leichter zu bedienen. Menüs und Parametereinstellungen lassen sich so leicht und intuitiv erreichen. 8 – Grundsätzliches über den Regler  Blindleistungsregler RVT...
  • Seite 9 Abbildung 4: RVT Startbildschirm Eine Übersicht der Menünavigation finden Sie in Abschnitt 3.1. Blindleistungsregler RVT  Grundsätzliches über den Regler - 9...

  • Seite 10: Installation

    2.3. beschrieben. 2.1 Montage Bitte folgen Sie den unten aufgeführten Schritten, um einen RVT-Leistungsregler an ein Bedienfeld anzuschließen. Schritt 1: Schieben Sie den RVT (a) seitlich in das Kondensatoranlagengehäuse (b). Schritt 2: Drehen Sie den RVT, um diesen in das Kondensatoranlagengehäuse einzusetzen.

  • Seite 11: Leitungsanschluss

    / Einzelader) in die entsprechende Verbindungsklemme ein, während Sie den Druck auf den Hebel beibehalten. Abbildung 8: Leitungsanschluss 3. Entfernen Sie den Schraubendreher. Abbildung 9: Leitungsanschluss 4. Der Anschlussdraht ist korrekt verbunden. Abbildung 10: Leitungsanschluss Blindleistungsregler RVT  Installation - 11...

  • Seite 12: Verdrahtungsplan

    2.3 Verdrahtungsplan Der Verdrahtungsplan verdeutlicht den Anschluss der Haupt- und der Steuerleitungen. Grundmodell RVT6/RVT12 Abbildung 11: RVT Verdrahtungsplan (Grundmodell RVT6/RVT12) Drehstrom-Modell RVT12-3P Abbildung 12: RVT Verdrahtungsplan (Drehstrom-Modell RVT12-3P) 12 – Installation  Blindleistungsregler RVT...
  • Seite 13 Ausgangskontakte des Alarmrelais Gemeinsame Leitung für Alarmrelais FAN 1-2 Lüfter / Hilfsausgangsrelais USB-Anschluss RJ45 Netzwerkanschluss Lock Hardware-Sperre Achtung : Ein Überstromschutz wird für die PS1-PS2-Verbindungen empfohlen: Sicherungen mit 6A 10 X 38 gl 690V Blindleistungsregler RVT  Installation - 13...

  • Seite 14: Einfacher Start

    Inhalt dieses Abschnitts Dieser Abschnitt beschreibt die Schnellstartfunktion und die Selbstprogrammierung des Reglers. 3.1 Menü-Navigation Wenn der RVT eingeschaltet wird das System gestartet und das ABB-Logo angezeigt. Danach erscheint als erstes der Startbildschirm wie in Abbildung Abbildung 13: RVT Startbildschirm Die vier Symbole in der Mitte des Bildschirms (Messwerte, Einstellungen, Anlagenüberwachung und Kommunikation) stellen die vier Hauptmenüs dar.

  • Seite 15: Einstellbereich

    Betriebsart Einstellungen (Einstellungen können vorgenommen werden) Ändern der Betriebsart Online-Hilfe Fenster schließen Bestätigung Nächste Seite Mit Ausnahme des Startbildschirms sind alle RVT-Bildschirme in drei Bereiche unterteilt: Titelleiste oben, Statusleiste unten und Einstellungsbereich in der Mitte des Bildschirms. Titelleiste Einstellbereich Statusleiste Abbildung 14: RVT Bildschirmaufbau...

  • Seite 16: Titelleiste

    Durch Klick auf das rote Kreuz am rechten Ende der Titelleiste wird der Bildschirm geschlossen. Hinweis: Der RVT geht automatisch in die Betriebsart AUTO, wenn der Touchscreen länger als fünf Minuten nicht bedient wird. 16 – Einfacher Start  Blindleistungsregler RVT...

  • Seite 17: Einstellungen

    Anlageneinstellungen des RVT durch die Software gesperrt sind. Das Symbol bedeutet, dass die Anlageneinstellungen des RVT durch die Software entsperrt sind. Wenn der Regler über die Software gesperrt ist, sind alle Anlageneinstellungen geschützt, also nicht zugänglich. Eine Beschreibung der Software-Sperre finden Sie unter 4.2.1.1.

  • Seite 18: Den Rvt Starten

    3.2 Den RVT starten Wenn der RVT eingeschaltet wird, erscheint als erstes der Startbildschirm wie in Abbildung 13 angezeigt. Auf dem Startbildschirm werden vier Symbole angezeigt: Messwerte, Einstellungen, Anlagenüberwachung und Kommunikation. Durch Berührung eines der Symbole wird das entsprechende Untermenü angezeigt.

  • Seite 19: Automatische Inbetriebnahme

    Kommentar: Wenn in der oberen linken Displayecke das Symbol angezeigt wird, bedeutet dies, daß der RVT verriegelt ist. Der Zugriff auf die Betriebsart SET wird verweigert und die Inbetriebnahme kann nicht durchgeführt werden, bevor der RVT nicht entriegelt wurde (vgl. die Erläuterung in Abschnitt 4.2.1.1.).
  • Seite 20 1. Startbildschirm, Klick auf “Einstellungen”: 2. Klick auf Inbetriebnahme: 3. Klick auf automatisch: 4. Klick auf OK: 5. Klick auf OK: 6. Verbindungsart 3Ph-1LN3 auswählen: 20 – Einfacher Start  Blindleistungsregler RVT...
  • Seite 21 7. Klick auf OK: 8. Sperren bzw. entsperren parametereingabe – OK: 9. Klick auf OK: 10. Klick auf OK: 11. Klick auf OK: 12. Eingabe Iprim/Isek : 50: Blindleistungsregler RVT  Einfacher Start - 21...
  • Seite 22 13. Klick auf OK: 14. Klick auf OK: 15. Klick auf OK: 16. Klick auf OK: 17. Klick auf OK: 18. Klick auf OK: 22 – Einfacher Start  Blindleistungsregler RVT...
  • Seite 23 Einstellungen wie Wandlerübersetzung und Verbindungstyp sind von der Installation abhängig und können vom obigen Beispiel abweichen. Falls bei der automatischen Inbetriebnahme Fehler auftreten, wird der Benutzer in einer Hilfe angewiesen, die Ursachen hierfür zu finden und die Inbetriebnahme abzuschließen. Blindleistungsregler RVT  Einfacher Start - 23...

  • Seite 24: Messungen Und Einstellungen

    Strom, Leistung, Temperatur. Von diesem Hauptmenü aus erreichen Sie fünf Untermenü: Übersicht, Detaildaten, Funktion, Messgerät und Ereignisspeicher. Der RVT ist sehr leistungsfähig hinsichtlich der Messmöglichkeiten und vielseitig in der Darstellung der Werte. Alle Messwerte können in einer Tabelle angezeigt werden. Für Messwerte von Funktionen wie Spannung und Strom kann auch ein Diagramm angezeigt werden.

  • Seite 25: Übersicht

    ± 0.02 -1 - +1 λ Leistungsfaktor -1 - +1 ± 0.02 -1 - +1 Wirkleistung 10 ± 2% 10 Blindleistung 10 ± 2% 10 Scheinleistung 0 10 ± 2% 0 10 Blindleistungsregler RVT  Messungen und Einstellungen - 25...
  • Seite 26 Energieversorgungsunternehmen herangezogen. (3) Leistungsfaktor: die Berechnung beruht auf der Grund- und den Oberschwingungen der Meßwerte. Der Leistungsfaktor ist grundsätzlich kleiner oder gleich dem Verschiebungsfaktor. Das Menü Übersicht zeigt alle Messwerte in einer Liste. 26 – Messungen und Einstellungen  Blindleistungsregler RVT...
  • Seite 27 Wert automatisch nach unten rückt) Wert verschoben Die Übersicht ist auch ein Menü, in dem einige Schritte manuell ein- und ausgeschaltet werden können. Gehen Sie in die Betriebsart "Manuell", indem Sie die “Mode”-Taste drücken. Blindleistungsregler RVT  Messungen und Einstellungen - 27...

  • Seite 28: Detaildaten

    4.1.2 Detaildaten Das Menü Detaildaten zeigt alle gemessenen Anlagenwerte sortiert nach Art wie in Abbildung 18 dargestellt. Beim Drehstrom-Modell RVT12-3P werden auch die Detaildaten für jede einzelne Phase angezeigt. Abbildung 18: Detaildaten 28 – Messungen und Einstellungen  Blindleistungsregler RVT...
  • Seite 29 Oberschwingung auszuwählen, die oben am Bildschirmrand angezeigt wird: die Ordnungszahl, der Wert und der Prozentanteil von der Grundfrequenz. Für Spannungs- und Stromwerte kann der RVT die Oberschwingungsspannungen und - ströme in einer Tabelle oder einem Spektrum anzeigen. Klicken Sie auf die Schaltfläche “Auswahl”, um anzugeben, welcher Messwert in der Tabelle oder im Diagramm...
  • Seite 30 Anzuzeigende Messwerte wählen Abbildung 20: Oberschwingungsspannung in Tabelle Anmerkung: Genauigkeit bei Messungen von Oberschwingungsspannung(-strom): ± 1 % of Urms (Irms) Leistung, Leistungsfaktormessungen 30 – Messungen und Einstellungen  Blindleistungsregler RVT...

  • Seite 31: Wellenform

    Drehstrom-Modell ist mit einer Echtzeituhr ausgestattet). Energiewerte können auf 0 zurückgesetzt werden. 4.1.3 Wellenform Verfügbare Spannungs- und Stromsignale (abhängig von RVT-Typ und Anschluß) und der Phasenstrom können als Wellenform auf dem Display angezeigt werden. Abbildung zeigt die Spannungsfunktion zwischen Leiter und Nulleiter.

  • Seite 32: Messgerät

    Die Ereignisspeicherfunktion ermöglicht dem Benutzer für alle bedeutenden Meßwerte (vgl. dazu die nachstehende Aufstellung) und seit der letzten Speicherlöschung die Speicherung folgender Werte: • den höchsten (bzw. niedrigsten) aufgetretenen Wert, • die über (bzw. unter) dem Schwellwert liegende Dauer. 32 – Messungen und Einstellungen  Blindleistungsregler RVT...
  • Seite 33 Im Anschluß an die Einstellung eines Schwellwertes (vgl. das Beispiel unten) beginnt der RVT automatisch, die Höchstwerte (bzw. Niedrigstwerte) sowie die jeweilige Gesamtdauer der Schwellwertüberschreitung bis zur nächsten Speicherrückstellung zu speichern. Aufgezeichneter Schwellwert Maximalwert Gesamtdauer = t1 + t2 + t3 Zeit Aufzeichnung Die Ereignisspeicherfunktion ermöglicht dem Benutzer die Aufzeichnung...

  • Seite 34: Einstellungen

    4.2.1 Handeinstellung (Betriebsart Einstellungen) Über die Handeinstellung hat der Benutzer Zugriff auf alle Einstellungen der Anlage, Benutzereinstellungen und Schutz-/Warnkonfigurationen. Von diesem Untermenü aus können auch die Werkseinstellungen wieder hergestellt werden. 34 – Messungen und Einstellungen  Blindleistungsregler RVT...

  • Seite 35: Anlagendaten

    Für einen Spannungswandler 15kV/100V : Uprim/Usek = 150. Wenn kein Spannungswandler verwendet wird: Uprim/Usek = 1. Diese Funktion ermöglicht es, eine MS-Kondensatorbank mit einem RVT zu regeln. Ein geeigneter Spannungswandler muß mit den Meßeingängen des RVT verbunden werde, der Regler zeigt dann die MS-seitigen Meßwerte an.
  • Seite 36 Ausgänge 1 - 6, klicken Sie auf den Pfeil , um in die verbleibenden Ausgänge 7-12 angezeigt zu bekommen, wie in Abbildung 29 zu sehen. Abbildung 28: RVT Ausgänge 1-6 36 – Messungen und Einstellungen  Blindleistungsregler RVT...
  • Seite 37 Einige typische Ausgangseinstellungen für das Drehstrom-Modell RVT12-3P: Typische Einstellung eins: 12 Stufen mit Einphasenkondensatoren (Phase-N-Leiter) Kondensatoren: Abbildung 30: Typische Ausgangseinstellungen 12 x 1ph (Drehstrom-Modell RVT12-3P) Typische Einstellung zwei: 6 Stufen mit Dreiphasenkondensatoren + 6 Stufen mit Einphasenkondensatoren (Phase-Neutralleiter): Blindleistungsregler RVT  Messungen und Einstellungen - 37...
  • Seite 38 Messung ist dies die Integrationsdauer zwischen zwei Schaltentscheidungen. Die Einschaltverzögerung ist erforderlich, damit sich die Kondensatoren vor dem Wiederzuschalten sicher entladen können. Warnung: eine zu kurze Einschaltverzögerung kann die Anlage nachhaltig beschädigen AUS-Verzögerung : 38 – Messungen und Einstellungen  Blindleistungsregler RVT...
  • Seite 39 Stufen abzuschalten. • bei integraler Messung wird die Ausschaltverzögerung nicht verwendet. Start-Verzögerung : die Zeit, die der RVT abwartet, bevor er den Regelbetrieb nach einem Spannungsausfall wieder aufnimmt. Mit Klick auf die Schaltfläche “Steuerung” im Bildschirm gezeigt in...
  • Seite 40 LN: Spannungsmessung zwischen Phase und N LL: Spannungsmessung zwischen 2 Phasen 1: Spannungsmesung einphasig, 3: Spannungsmessung dreiphasig 1Ph: Einphasiges Netz (L-N oder L-L), 3Ph: Dreiphasennetz Bitte beachten: L steht für Phase, N für Neutralleiter 40 – Messungen und Einstellungen  Blindleistungsregler RVT...
  • Seite 41 Bei „Double First Step“-Schaltfolgen (1:1:2:2:…, 1:1:2:4:4.,…) wirkt die Kreisschaltung auf die ersten beiden Ausgänge und die höchstgewichteten Ausgänge. Linear Kreis  Anforderung für das Einschalten einer Stufe  Anforderung für das Abschalten einer Stufe  Ausgangskontakt geschlossen  Ausgangskontakt offen Blindleistungsregler RVT  Messungen und Einstellungen - 41...
  • Seite 42 Verzögerungszeit erfaßten Änderungsbedarfs. Die integrale Methode empfiehlt sich für Anwendungen mit sich schnell und häufig ändernden Lasten. Integral = Switching on one step no step Normal = Switching delay time no step No switching 42 – Messungen und Einstellungen  Blindleistungsregler RVT...

  • Seite 43: Anschlussdaten

    3. In der Statusleiste ist das Symbol für das Softlock aktiviert: Der Regler ist durch die Software gesperrt. Abbildung 35: RVT Schutz der Anlageneinstellungen: geschützt 4.2.1.2 Anschlussdaten Startbildschirm-> Einstellungen-> Handeinstellungen-> Anschlussdaten Die RVT-Anschlussdaten geben an, wie die Stromwandlerparameter eingestellt werden. Blindleistungsregler RVT  Messungen und Einstellungen - 43...
  • Seite 44 2/3 des Stromes der Kondensatorstufe (Q Stufe) auf der Sekundärseite des Wandlers (Erläuterung in Abschnitt 4.2.1.1). Der C/k-Wert beschreibt die Ansprechschwelle des RVT für das Ein- und Ausschalten von Kondensatorstufen. Der C/k-Wert kann zwischen 0,01 und 5 programmiert werden. Das nachstehende Beispiel zeigt die Auswirkungen eines zu geringen C/k-Wertes und wie sich daraus unerwünschtes Pendelschalten ergeben kann:...
  • Seite 45 Phasenlage (Nur beim Grundmodell): Phasendifferenz zwischen Spannung und Strom, die durch die Wahl der Meßanordnung bewirkt wird. Wenn der RVT wie auf dem in Abschnitt 2.3, beschriebenen Schaltbild angeschlossen ist, beträgt diese Phasenverschiebung 90° (Voreinstellung). Für andere Anschlüsse kann die zu programmierende Phasenverschiebung den Tabellen in Anlage A6 entnommen werden.

  • Seite 46: Benutzereinstellungen

    Die Umschaltung vom Ziel-cos ϕ auf den NT cos ϕ-(Niedertarif) erfolgt durch ein externes Signal, das am Eingang OPTO1 (Erläuterung in Abschnitt 2.3) angelegt wird. Abbildung 38: RVT Benutzereinstellungen: NT und Gen. Verschiebungsfaktor aktivieren Gen. cos ϕ : alternativer Verschiebungsfaktor für netzparallen Generatorbetrieb. Wird bei Wirkleistungsrückspeisung P <...

  • Seite 47: Schutz Und Warnungen

    Alarm-cos ϕ-Schwellwert : threshold value 4.2.1.4 Schutz und Warnungen Startbildschirm-> Einstellungen-> Handeinstellungen-> Schutz/Warnungen Der RVT kann beim Überschreiten bestimmter Grenzwerte vorgegebene Aktionen durchführen. Der Schutzlevel reagiert dabei stärker als bei Warnungen. Abbildung 39: RVT Einstellungen Schutz und Warnungen 4.2.1.4.1 Schutzfunktionen Abbildung 40: RVT Einstellung der Schutzfunktionen Schutz: Einstellung der Auslösewerte zum Schutz gegen Unterspannung,...
  • Seite 48 • Nur Abschaltung (kein Alarm) Trifft die Auslösebedingung nicht mehr zu, nimmt der RVT nach Ablauf einer Verzögerungszeit die Reglertätigkeit wieder auf. Die Verzögerungszeit hängt von der Art der Störung ab. Der Neuanlauf nach einer Alarmauslösung ist im Anhang A4 eingehend erläutert.
  • Seite 49 Das Symbol wird hervorgehoben Abbildung 43: RVT Temperatur-Warneinstellungen Hinweis 1: der RVT ist mit einem Eigenschutz gegen Innentemperaturen über 85°C ausgestattet. Bei Überschreitung dieses Wertes wird die beschriebene Aktion ausgelöst wenn die Innentemperatur dieser Schutzschwelle überschreitet. Der RVT nimmt den Betrieb automatisch wieder auf, sobald die Innentemperatur unter 80°C abgefallen ist.

  • Seite 50: Grundeinstellungen Wiederherstellen

    RVT entriegelt ist (Erläuterung in Abschnitten 3.1.4 und 4.2.1.1) • daß sich der RVT im SET-Modus befindet (Erläuterung in Abschnitt 3.1.2.) 4.2.2 Inbetriebnahme (SET-Modus) Mit diesem Untermenü kann der Anwender eine automatische Selbstprogrammierung oder eine geführte manuelle Programmierung des Reglers durchführen.

  • Seite 51: Einfache Inbetriebnahme

    4.2.2.1 Einfache Inbetriebnahme Beziehen Sie sich bitte auf die vollständige Erläuterung in Abschnitt 3.3. 4.2.2.2 Geführte Inbetriebnahme Der RVT führt Sie schrittweise durch die Liste der einzustellenden Parameter. Die folgenden Parameter (siehe nachstehende Tabelle) müssen Sie eingegeben. Anmerkungen: 1. Stellen Sie vor der geführten Inbetriebnahme sicher, daß: •...

  • Seite 52: T-Fühlererkennung

    Einstellen der Schaltschwelle Ziel-cos ϕ Sollwert für den Verschiebungsfaktor. 4.2.2.3 T-Fühlererkennung An den RVT können bis zu acht Temperaturfühler (in Reihe geschaltet) angeschlossen werden. Jeder Fühler muss vor der Verwendung folgendermaßen in Betrieb genommen werden. Jeder Fühler muss einzeln erkannt werden: •...

  • Seite 53: Überwachung

    Testfunktionen und eine Echtzeituhr aufrufen (Nur das Dreiphasenmodell RVT12-3P hat eine Echtzeituhr). Hierdurch stehen ihm sinnvolle Diagnosemöglichkeiten zur Verfügung. Abbildung 46: Überwachung 4.3.1 Schaltspiele Gibt die Anzahl der Schaltspiele für alle Ausgangskondensatorrelais seit der Herstellung des RVT an. Blindleistungsregler RVT  Messungen und Einstellungen - 53...

  • Seite 54: Testfunktionen

    Ausgangsrelais des RVT. Alarmtest: ermöglicht das Testen des Alarmrelais Lüftertest: ermöglicht das Testen des Lüfterrelais. Test der Stufenausgänge: ermöglicht das Testen jedes einzelnen Stufenausganges. (Der RVT überwacht die programmierten Verzögerungszeiten) Abbildung 48: Überwachung Testfunktion 54 – Messungen und Einstellungen  Blindleistungsregler RVT...

  • Seite 55: Alarmspeicher

    • der RVT entsperrt ist (Beschreibung in den Abschnitten 3.1.4 und 4.2.1.1) • der RVT sich in der Betriebsart Einstellungen befindet (Beschreibung in Abschnitt 3.1.2.) 4.3.3 Alarmspeicher Der Alarmspeicher zeigt die letzten fünf Alarmmeldungen einschließlich des Zeitpunkts Abbildung 50: Alarmspeicher...

  • Seite 56: Echtzeituhr

    4.3.4 Echtzeituhr Abbildung 51: RVT Echtzeituhr Die Echtzeituhr des RVT läuft weiter, auch wenn das Gerät nicht angeschlossen ist. 4.4 Kommunikation Der RVT bietet verschiedene Kommunikationmöglichkeiten. Von diesem Hauptmenü aus erhalten Sie Zugriff auf die Sprachenwahl, die Einstellungen der Temperatureinheit, die Bildschirmkonfiguration sowie Einstellungen für Netzwerk und Modbus.
  • Seite 57 Textfarbe gekennzeichnete ist für das alte Modell (5V Stromversorgung) reserviert. Dies bedeutet: Der neue Modbusadapter ist nicht kompatibel mit dem alten RVT; der alte Modbusadapter funktioniert nicht mit dem neuen RVT (mit Touchscreen). Blindleistungsregler RVT  Messungen und Einstellungen - 57...
  • Seite 58 Der standardmmäßig verwendete TCP-Port ist 4250. Der Anschluss am RVT erfolgt über ein RJ45 Cat5e Netzwerkkabel. Der RVT kann direkt über das LAN oder über das Internet verbunden werden Die USB-Schnittstelle dient dazu, den RVT mit einer seriellen Schnittstelle an seinem USB-Port auszustatten.

  • Seite 59: I/O Konfiguration

    Achtung : Der USB-Anschluss zum RVT ist nicht isoliert. Es ist zwingend notwendig die Erdung anzuschließen, wenn der USB-Anschluss verwendet wird. 4.4.1 I/O Konfiguration Blindleistungsregler RVT  Messungen und Einstellungen - 59...

  • Seite 60: Sprachenwahl

    Abbildung 52: RVT I/O Konfiguration 4.4.1.1 Sprachenwahl Es stehen fünf verschiedene Bediensprachen für den RVT zur Auswahl. Der Benutzer muss zum Hauptmenü zurückkehren, damit die gewählte Sprache verwendet wird. Abbildung 53: RVT Sprachauswahl 4.4.1.2 Temperatureinheit Hier kan zwischen zwei Temperatureinheiten gewählt werden: Celsius und Fahrenheit.

  • Seite 61: Allgemeine Einstellungen

    4.4.1.3 Allgemeine Einstellungen Modbus- und Netzwerkverbindungen müssen konfiguriert werden. Abbildung 54: RVT Einstellung des Kommunikationsprotokolls Abbildung 55: RVT Einstellung des Modbus-Protokolls Blindleistungsregler RVT  Messungen und Einstellungen - 61...
  • Seite 62 Baudrate, Übereinst. und Stop-bit müssen übereinstimmen mit den Kommunikationseinstellungen des Modbus Masters, der das RS485 / Modbus Netzwerk steuert. Der RVT braucht eine IP-Adresse, um sich direkt mit einem PC oder einem Netzwerk zu verbinden. Diese IP-Adresse kann fest vergeben und eingetragen werden, wenn DHCP deaktiviert ist.

  • Seite 63: Ethernet Konfiguration

    Weitere Informationen zu Kommunikation Sie im Handbuch: 2GCS213013A0050_RVT communication through Modbus, USB or TCPIP protocol. Starten Sie den RVT, um es mit diesen Parametern zu initialisieren. 4.4.2 Ethernet Konfiguration In diesem Menü werden die gegenwärtige IP-Adresse, die IP-Maske und die Gateway- IP des RVT angezeigt.

  • Seite 64: Screen Konfiguration

    Möglichkeit zur manuellen Kalibrierung der XY-Koordinaten, die dazu dienen, die Bedienung der Schaltflächen zu erkennen. Warnung: Die Kalibrierung des Touchscreens muss vorsichtig mit einem Stift durchgeführt werden, damit die Kalibrierpunkte präzise erkannt werden! 64 – Messungen und Einstellungen  Blindleistungsregler RVT...

  • Seite 65: Über

    Wenn der Touchscreen für 10 Minuten nicht verwendet wird, wird die Helligkeit der Hintergrundbeleuchtung auf 10% abgesenkt. 4.4.4 Über In diesem Menü werden Softwareversion, Seriennummer, Artikelnummer und Typ des RVT angegeben. 4.4.5 Mac Adresse In diesem Menü wird die physikalische MAC-Adresse des RVT angezeigt. Blindleistungsregler RVT  Messungen und Einstellungen - 65...

  • Seite 66: Anhang

    Nein USB-Geräte-Anschluss Digitale Eingänge Alarm- / Lüfterrelais Ausgangsrelais 6 oder 12 Sperrschalter RS485 Modbus-Anschluss Externe Temperaturfühler Meßsystem: Microprozessorsystem für symmetrische Dreiphasen- / Einphasennetze und für unsymmetrische Netze. Individuelle Leistungsfaktorregelung in jeder Phase ist möglich. 66 – Anhang  Blindleistungsregler RVT...
  • Seite 67 Anschlüsse A-A sind auf einen Dauerstrom von 18A (9A pro Anschluss) ausgelegt. Alarmkontakt: (potentialfreier Kontakt) • Ein normalerweise geschlossener Kontakt und ein normalerweise geöffneter Kontakt. • max. Dauerstrom: 1,5 A (AC) • Nennspannung: 250 VAC (Abschaltvermögen: 440 VAC) Blindleistungsregler RVT  Anhang - 67...
  • Seite 68 Keine externe Spannungsversorgung notwendig   Anschluss an weitere Nodes über Reihenschaltung  8 Temperaturfühler insgesamt Maximal 8 Meter Abstand zwischen RVT und Temperaturfühler oder zwischen  den Fühlern  Maximal 64 Meter Länge Temperaturmeßbereich von -55°C bis +125°C (-67°F bis +257°F) ...

  • Seite 69: Anschlüsse

    Gesamtabmessungen: 146 x 211 x 67 mm (HxBxT). Gewicht: 650g (ohne Verpackung). Anschlüsse: Klemmen für 2,5 mm2 Einzeladerleitungen Schutzklasse der Frontplatte: IP 43 (IP 54 auf Anfrage) Relative Luftfeuchtigkeit: max. 95 %; nicht kondensierend CE-Zeichen. Blindleistungsregler RVT  Anhang - 69...

  • Seite 70: A3. Prüfung Und Störungsbehebung

    Wählen Sie einen kleineren Wert für cos ϕ. Schaltet eine Leistungsstufe wiederholt ein- und aus, so bedeutet dies, daß der C/k-Wert zu klein gewählt ist (Ausnahme: die Last variiert regelmäßig mit derselben Zeitperiode wie die Schaltverzögerung). 70 – Anhang  Blindleistungsregler RVT...
  • Seite 71 Leistungsfaktor einem sehr geringen induktiven Strom entsprechen. Die Kondensatorstufen sind für eine genauere Kompensation zu groß. Falls der Mittelwert des Leistungsfaktors cos ϕ über längere Zeit zu niedrig ist, sollte der cos ϕ-Sollwert möglicherweise erhöht werden. Blindleistungsregler RVT  Anhang - 71...
  • Seite 72 Wandlerverhältnis in den Phasen Check capacitor and contactor connections. unerschidelich bei Ausgang Nr ‘A’ ‘B’ ‘C’ ‘D’… Check capacitor currents for each phase. Fehler: Zu grosse Unterschiede zwischen Check sequence and reactive power value per output. Stufen 72 – Anhang  Blindleistungsregler RVT...

  • Seite 73: A4. Neuanlauf Nach Alarmbedingung

    Display wird eine Alarmmeldung angezeigt, • der Alarmkontakt öffnet sich Nach Aufhebung der Alarmbedingung nimmt der RVT den Betrieb automatisch wieder auf. Der Neuanlauf hängt von der Art der Alarmursache wie in der nachstehenden Tabelle dargestellt ab: Vorkommnis RVT-Neuanlauf nach Aufhebung des Alarmereignisses Unterspannung: U unter U<<...

  • Seite 74: A5. Spannungsmessung Und Netzanschluß

    RVT zwei Anschlüsse für seine Stromversorgung und drei weitere Anschlüsse als Eingänge für die Spannungsmessung. Der RVT verwendet nicht die Energieversorgung für die Bildung der Meßspannung. Die Spannungsmessung wird nur mit den eingens dafür vorgesehenen Klemmen für die Spannungsmessung durchgeführt.

  • Seite 75: A6. Phasenkorrekturtabelle (Beim Grundmodell)

    A6. Phasenkorrekturtabelle (beim Grundmodell) 3-phasige KompensationsanlageDie Spannung wird zwischen L2 und L3 gemessen. 3-phasige KompensationsanlageDie Spannung wird zwischen L1 und Neutralleiter gemessen. 1-phasige bzw. 2-phasige Kompensationsanlage Blindleistungsregler RVT  Anhang - 75...

  • Seite 76: A7. Abbildung Der Stromwandler-Verbindungstypen Und Stromwandler-Verdrahtung An Den Regleranschlüssen

    A7. Abbildung der Stromwandler-Verbindungstypen und Stromwandler-Verdrahtung an den Regleranschlüssen 76 – Anhang  Blindleistungsregler RVT...

  • Seite 77: A8. Individuelle Leistungsfaktorkompensation (Beim Drehstrom-Modell Rvt12-3P)

    A8. Individuelle Leistungsfaktorkompensation (beim Drehstrom-Modell RVT12-3P) Standardmäßig sind nur Modelle mit 12 Ausgängen verfügbar für voneinander unabhängige Leistungsfaktorregelung in jeder Phase. Wie im Grundmodell des RVT erfolgt die Leistungsfaktorregelung auch beim Drehstrom- Modell RVT 12-3P durch einen Vergleich des C/k-Werts mit dem gemessenen Grundschwingungsblindstrom.

  • Seite 78: A9. Recycling

    Die Entsorgung von Batterien muß in Übereinstimmung mit den nationalen Regelungen für die Batterieentsorgung erfolgen (Battery Directive). Elektronikplatinen sollten in Übereinstimmung mit den nationalen Regelungen wiederverwertet werden. Gehäuse und andere Kunststoffteile sollten separat wiederverwertet werden. 78 – Anhang  Blindleistungsregler RVT...

  • Seite 79: A10. Additional Provision On Open Source Software

    License or GNU Lesser General Public License (“Licenses”; copies of which are available from http://www.gnu.org/licenses/licenses.html). The Licenses allow you to freely copy modify and redistribute those softwares. Those softwares are available on http://search- ext.abb.com/LibraryDownloadManager/Default.aspx?resource=http://www05.abb.com/glo bal/scot/scot209.nsf/veritydisplay/96797337ffab5ad0c12578b0003db334/$file/2GCS7050 11A0050_RVT%20OSS%20software.zip Blindleistungsregler RVT  Anhang - 79...

  • Seite 80: Kontaktinformationen

    Kontaktinformationen ABB n.v. Power Quality Products Avenue Centrale 10 Zoning Industriel de Jumet B-6040 Charleroi (Jumet), Belgien Telefon: +32(0) 71 250 811 Fax: +32 (0) 71 344 007 E-Mail: Power.Quality@be.abb.com www.abb.com/lowvoltage...
