RUGGEDCOM RMC30
Installationsanleitung
HINWEIS
Der RUGGEDCOM RMC30 verfügt über integrierte Pullup- und Pulldown-Widerstände. Daher sind
externe Bias-Widerstände nur empfehlenswert bei Anschluss des RUGGEDCOM RMC30 an serielle
Fremdgeräte, die keine integrierten Pullup- und Pulldown-Widerstände besitzen.
HINWEIS
Schutz vor transienten Spannungen ist an allen Anschlüssen vorhanden. Blitzschläge und
Stromstöße gegen Erde können große kurzzeitige Spannungsunterschiede zwischen den Enden
der Kommunikationsverbindungen verursachen. Für eine maximale Zuverlässigkeit der gesamten
Verbindung sollte in allen Geräten ein ähnlicher Schutz vor transienten Spannungen installiert sein.
Nachfolgend wird die empfohlene RS485-Verdrahtung gezeigt.
2
1

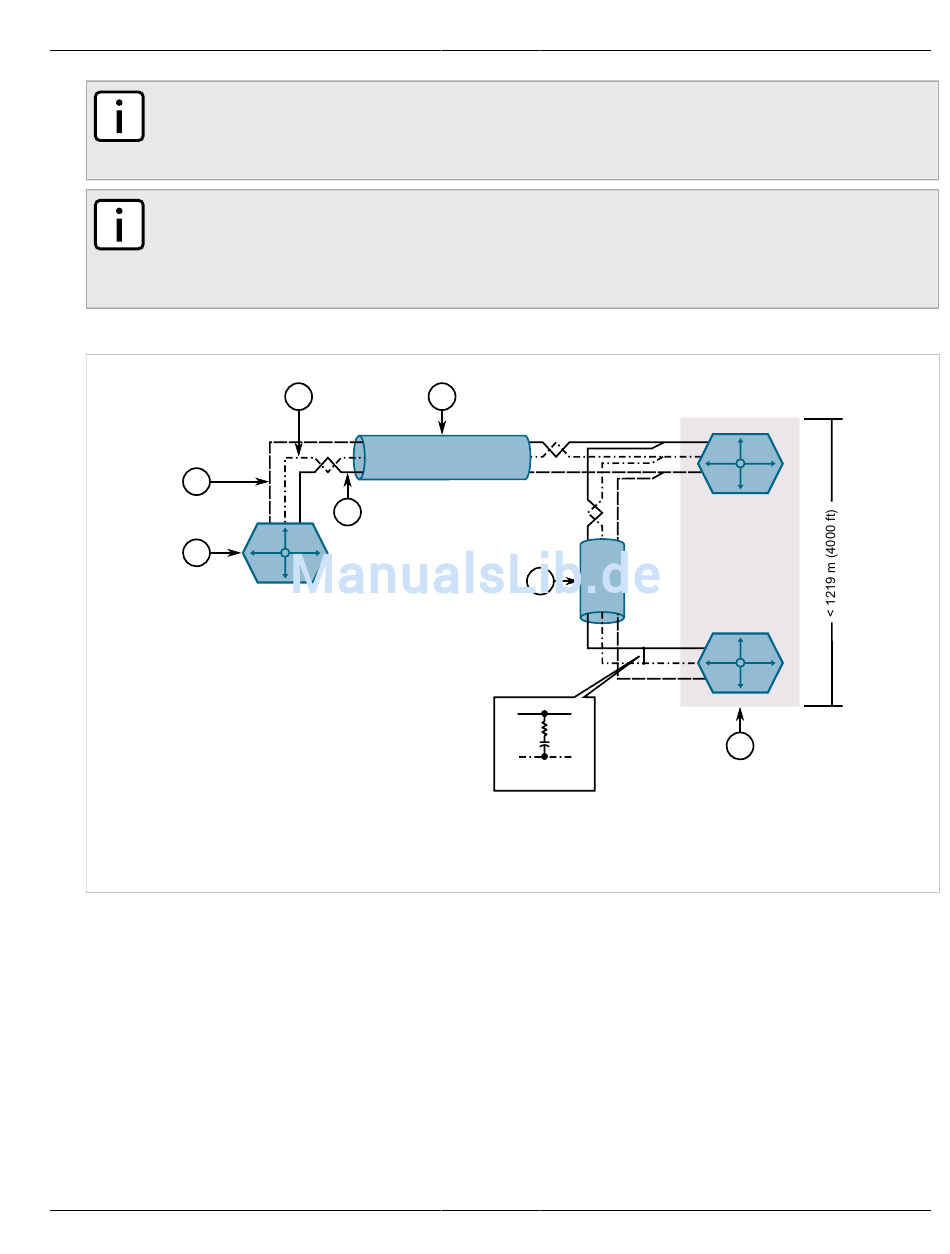

Abbildung 10: Empfohlene RS485-Verdrahtung
1. RUGGEDCOM RMC30 mit integriertem Abschluss 2. Gemeinsame Leitung (potentialgetrennte Erde) 3. Negativ 4. Positiv
5. Schirmung gegen Erde (an einem einzigen Punkt angeschlossen) 6. RS485-Geräte (ingesamt 32)
RS485/422-Datenports
3 5
4
5
120Ω 10nF
Kapitel 3
Kommunikations-Ports
6
17
