- Seite 1 Betriebsanleitung COMFORT-WOHNUNGS-LÜFTUNG CWL-D-150 Wolf GmbH 84048 Mainburg Postfach 1380 Tel. 08751/74-0 Fax 08751/741600 Internet www.wolf-heiztechnik.de Art.Nr. 3062584 Änderungen vorbehalten 07/09...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel Seite Anwendung Allgemeines Raumluftqualität Globale Beschreibung des CWL-D-150-Geräts Perspektivische Darstellung des Geräts LED-Anzeige und Bedientafel Display-Anzeige Bedienung Einschalten CWL-D-150 Ausschalten CWL-D-150 Einstellungen Bedienfeld-Tasten Auto-Taste Pause-Taste Auf- und Ab-Taste Scroll-Taste Auslesen der aktuellen Luftqualität Auslesen der relativen Luftfeuchtigkeit Auslesen der Raumtemperatur Auslesen der Außentemperatur... - Seite 3 VDI 2081 Geräuscherzeugung und Lärmminderung in raumlufttechnischen Anlagen VDI 2087 Luftleitsysteme – Bemessungsgrundlagen VDI 3801 Betreiben von raumlufttechnischen Anlagen VDI 6022 Hygienische Anforderungen an raumlufttechnische Anlagen EnEV Energie-Einspar-Verordnung Diese Anleitung ist als Bestandteil des gelieferten Gerätes zugänglich aufzubewahren! Comfort-Wohnungs-Lüftung CWL-D-150...
-
Seite 4: Anwendung
Luftqualitätsgrenzwert von 1200 ppm aufrechtzu- Generell werden folgende Grenzwerte für die Luftqualität ge- erhalten. handhabt: Die CWL-D-150 steuert die Lüftung vollautomatisch und be- wirkt dadurch eine erhebliche Energieeinsparung! ppm-Wert Situation Die belastete warme Raumluft wird nicht direkt ins Freie abge- leitet, zunächst wird der Raumluft die Wärme entzogen. -
Seite 5: Globale Beschreibung Des Cwl-D-150-Geräts
Komponenten tragen dazu bei. Ab Werk ist das Gerät auf “Basic Ventilation” eingestellt. Dabei Die CWL-D-150 besteht aus zwei Energie sparenden und drehen die Ventilatoren kontinuierlich mit einer (einstellbaren) schallarmen Gleichstromventilatoren für die Zu- und Abluft, ei- Mindestluftmenge; auch wenn die gewünschte Luftqualität er-... -

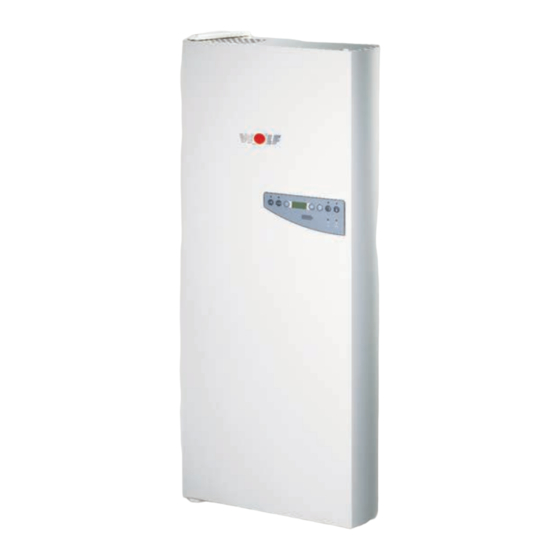

Seite 6: Perspektivische Darstellung Des Geräts
Filtert die Zuluft, die in die Wohnung einströmt 6 Service-Anschluss Anschluss, an den ein Laptop mit Serviceprogramm angeschlossen werden kann 7 Ein/Aus-Schalter Schalter, mit dem die CWL-D-150 ein- und ausgeschaltet werden kann 8 Enthalpie-Wärmetauscher Sorgt für Wärme- und Feuchtigkeitsübertragung zwischen der Zu- und Abluft Feuchtigkeits-/Temperatursensor... -
Seite 7: Led-Anzeigesystem Und Bedientafel
Anwendung Kapitel 1 1.5 LED-Anzeigesystem und Bedientafel Die CWL-D-150 ist mit einem Bedienfeld mit Display ausgerü- Das Bedienfeld weist sieben Tasten, ein Display und sechs stet. Damit lassen sich Einstellungen im Programm der zentra- LEDs auf. len Steuerung abrufen und, sofern erforderlich, ändern. -
Seite 8: Bedienung
Den Ein/Aus-Schalter auf der Unterseite des Geräts in die Stellung “1” schalten. Während 3 Sek. wird das Display sämtliche Funktionen anzei- gen; während dieser Zeit wird die CWL-D-150 nicht auf das Betätigen der Tasten reagieren. Das Gerät schaltet wohl bereits die Lüftung ein. -
Seite 9: Einstellungen Kapitel
Tasten lassen sich einige Betriebsarten bzw. Einstellungen einstellen und/oder auslesen. 3.2 Auto-Taste Ab Werk ist das CWL-D-150-Gerät in solcher Weise einge- stellt, dass es automatisch auf Basis der CO -Konzentration lüftet, wenn die Luftqualität unzureichend ist. Die grüne LED über der Taste “Auto”... -
Seite 10: Einstellungen
Indem die “Scroll”-Taste 1x (kürzer als 5 Sek.) betätigt wird, kommt man in das erste Menü des Informationsdisplays (= Luftqualität) des CWL-D-150-Geräts. Indem die “Scroll”-Taste mehrmals betätigt wird, kann man die einzelnen aktuellen Be- triebswerte sehen und erforderlichenfalls anpassen. Nachdem der in der Betriebssituation. -
Seite 11: Auslesen Der Aktuellen Luftqualität
3.5.2 Auslesen der relativen Luftfeuchtigkeit Indem die "Scroll"-Taste zum 2. Mal betätigt wird, kommt man in das Informationsdisplay des CWL-D-150-Geräts, wo die ak- tuelle relative Feuchtigkeit der Raumluft in % abgelesen wer- den kann. 3.5.3 Auslesen der Raumtemperatur Indem die "Scroll"-Taste zum 3. -
Seite 12: Auslesen Der Restlichen Standzeit Der Filter
Gerät in die Betriebsart “Basic Ventilation”. 3.5.6 Trennung der Auslesewerte und Einstellwerte Indem die "Scroll"-Taste zum 6. Mal betätigt wird, kommt man in das Informationsdisplay des CWL-D-150-Geräts, wo nur 4 Striche zu sehen sind. Die Werte, die bisher abgelesen werden konnten, sind nur informative Werte;... -
Seite 13: Sollwerteinstellung Der Luftqualität
3.5.8 Einstellung des relativen Feuchtigkeitsbereichs Indem die "Scroll"-Taste zum 8. Mal betätigt wird, kommt man in das Informationsdisplay des CWL-D-150-Geräts, wo der Be- reich der relativen Feuchtigkeit angepasst werden kann. Als Beispiel wird hier der Bereich 0 - 75 % mit Hilfe der “+”- oder der “-”-Taste in 0 - 80 % geändert. -
Seite 14: Sollwerteinstellung Der Sommernachtlüftung
Einstellungen 3.5.9 Sollwerteinstellung der Sommernachtlüftung Indem die "Scroll"-Taste zum 9. Mal betätigt wird, kommt man in das Informationsdisplay des CWL-D-150-Geräts, wo der Sollwert der Sommernachtlüftung angepasst werden kann. Dies ist die Luftmenge des Luftzufuhrventilators während der Betriebsart mit eingestellter Sommernachtlüftung. -
Seite 15: Werkseinstellungen Des Informationsdisplays
Das Gerät bleibt unterdessen in der Wartestellung ste- hen (im Display blinkt jetzt das Thermometersymbol innerhalb des Häuschens und die LED über der Taste 'Sommernachtlüf- tung' blinkt). Dies geht so weiter, bis die Bedingungen für die Sommernachtlüftung erfüllt werden. Comfort-Wohnungs-Lüftung CWL-D-150... -
Seite 16: Handbetrieb-Taste
“Handbetrieb”-Taste betätigt wird, wird das Gerät mit dieser ge- änderten Luftmenge lüften. Die Betriebsart Handbetrieb kann unterbrochen werden, indem nochmals die “Handbetrieb”-Taste bzw. die “Auto”-Taste betä- tigt wird. Das Gerät schaltet wieder in die normale Betriebsart (Automatik) zurück. 6016-B Comfort-Wohnungs-Lüftung CWL-D-150... -
Seite 17: Kindersicherung
Es ist möglich, das Gerät auf die Werkseinstellung zurückzu- setzen. Sämtliche Einstellungen, mit Ausnahme der Standzeit der Filter, werden auf die Werte, mit denen das CWL-D-150- Gerät ab Werk geliefert wird, zurückgesetzt. Betätigen Sie während mindestens 4 Sekunden gleichzeitig die “Auto”-Taste und die “Handbetrieb”-Taste;... -
Seite 18: Wartungsanzeige Led-Filteranzeige
Wenn am Bedienfeld die rote LED “Filteranzeige” leuchtet, be- deutet dies, dass die Filter ausgetauscht werden müssen. Für ausführliche Informationen über den Austausch des Filters siehe §5.1. Um die Filter bestellen zu können, können Sie sich mit Ihrem Installateur in Verbindung setzen. Filteranzeige 6002-A Comfort-Wohnungs-Lüftung CWL-D-150... -
Seite 19: Wartung Durch Den Benutzer
Das Gerät ausschalten, indem sie den Ein/Aus-Schalter unten am Gerät auf “0” schalten. Das Gerät öffnen, indem Sie es ab der Wandplatte nach vorne schwenken. Zu beachten: Wenn sich die Scharniere des Geräts auf der rechten statt um als in der Abbildung dargestellt wird. Comfort-Wohnungs-Lüftung CWL-D-150... - Seite 20 ANZEIGE ZURÜCKSETZEN (AUCH, WENN DIE FILTER- ANZEIGE-LED NOCH NICHT LEUCHTETE), UND ZWAR DURCH GLEICHZEITIGE BETÄTIGUNG DER “+”- UND DER “-”-TASTE WÄHREND 4 SEKUNDEN. Die LED-Filteranzeige wird 4x blinken zur Bestätigung, dass die Filter “zurückgesetzt” wurden. 4 Sek 6002-A Comfort-Wohnungs-Lüftung CWL-D-150...
-
Seite 21: Technische Daten
Garantiebestimmung Wenn, trotz aller auf dieses Gerät verwendeten Sorgfalt, die Die Garantie erlischt, wenn Defekte verursacht werden durch: Garantie in Anspruch genommen werden soll, ist Wolf GmbH • einen Gebrauch des Geräts und/oder der Anlage, der nicht bereit, innerhalb des angegebenen Zeitraums, die defekten gemäß... -
Seite 22: Notizen
Notizen Comfort-Wohnungs-Lüftung CWL-D-150... -
Seite 23: Eu-Konformitätserklärung
Automatische elektrische Regel- und Steuergeräte Normen: EN 61000-6-2 und -3 Elektromagnetische Verträglichkeit EN 61000-3-2 und -3 Elektromagnetische Verträglichkeit Mainburg, den 02.07.07 Gerdewan Jacobs Dr. Fritz Hille Technischer Leiter Technischer Geschäftsführer Wolf GmbH 84048 Mainburg Postfach 1380 Telefon 08751/74-0 Telefax 08751/741600 Internet www.wolf-heiztechnik.de Comfort-Wohnungs-Lüftung CWL-D-150... - Seite 24 Wolf GmbH 84048 Mainburg Postfach 1380 Tel. 08751/74-0 Fax 08751/741600 Internet www.wolf-heiztechnik.de...
