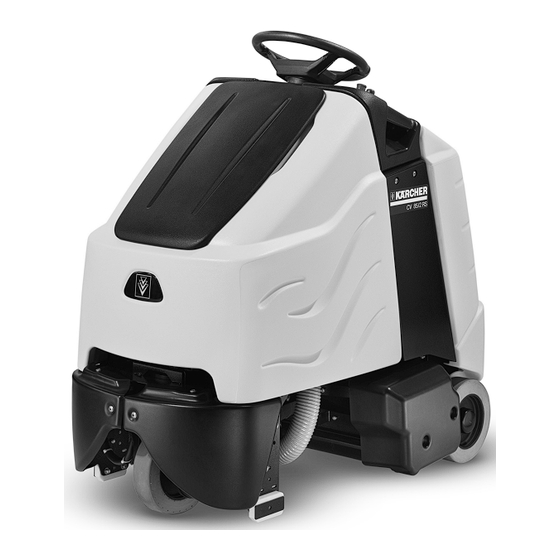

Kärcher CV 85/2 RS Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Kärcher Anleitungen
  4. Lüfter
  5. CV 85/2 RS
  6. Originalbetriebsanleitung
Kärcher CV 85/2 RS Originalbetriebsanleitung
