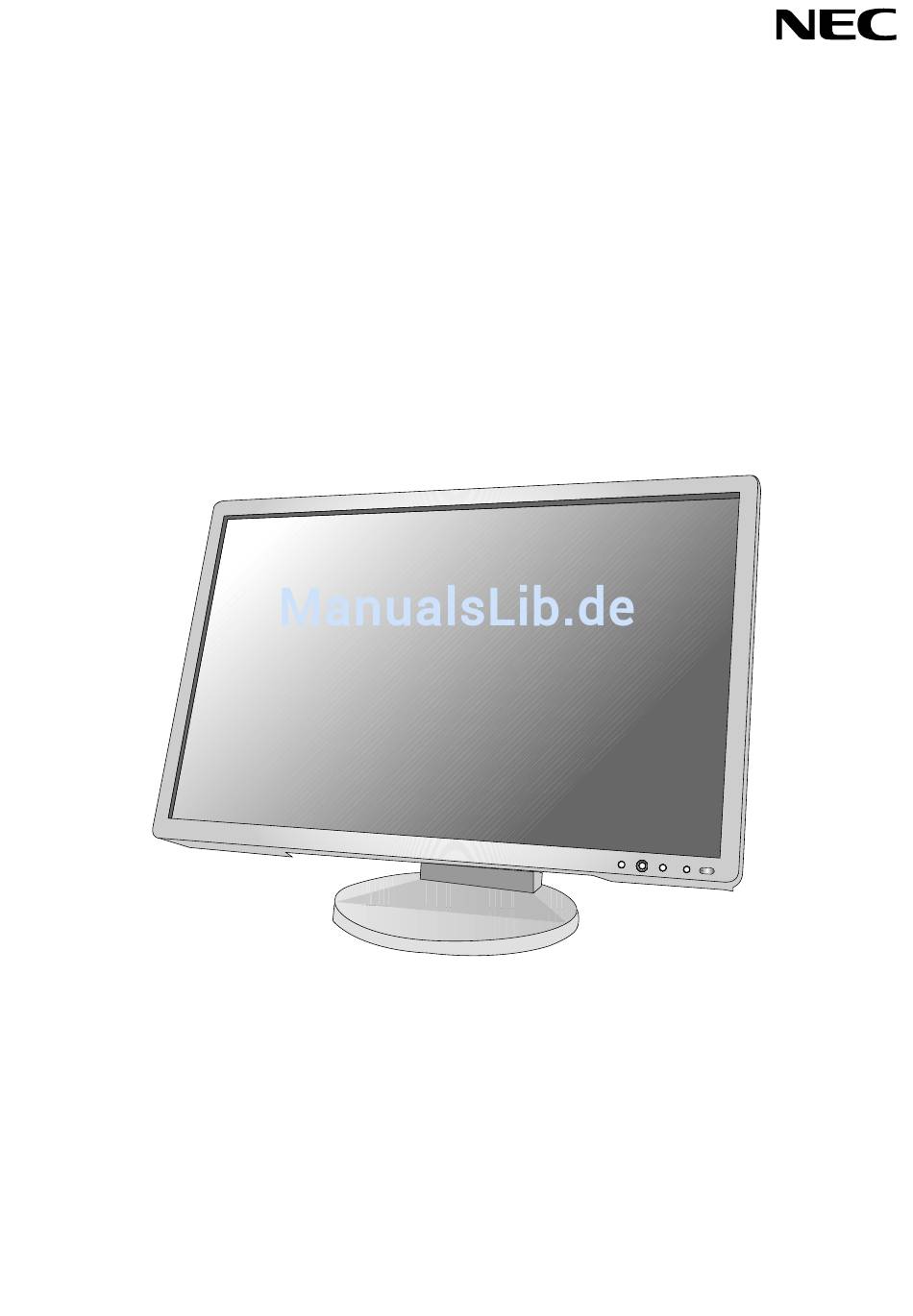

- Seite 1 MultiSync EA221WMe Bedienerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Warnung, Vorsicht ........................Deutsch-1 Registrierungsinformationen ...................... Deutsch-1 Einsatzempfehlungen ........................ Deutsch-3 Inhalt der Verpackung ........................ Deutsch-5 Kurzanleitung ..........................Deutsch-6 Bedienelemente ........................Deutsch-11 Technische Daten ........................Deutsch-14 Merkmale und Funktionen ....................... Deutsch-15 Fehlerbehebung ........................Deutsch-16 TCO Displays 5.0 ........................Deutsch-17 Informationen des Herstellers zu Recycling und Energieverbrauch ........Deutsch-18... -
Seite 3: Warnung, Vorsicht
China Japan Spannung 120* * Verwenden Sie ein Netzkabel, das dem Spannungswert der Netzsteckdose entspricht, wenn Sie für den MultiSync EA221WMe-Monitor das 125-240-V-Wechselstromnetzteil verwenden. HINWEIS: Der Service für das Produkt erfolgt nur in dem Land, wo es gekauft wurde. Registrierungsinformationen Erklärung... -
Seite 4: Konformitätserklärung - Canadian Department Of Communications
Norwegen, Spanien, Schweden und Großbritannien. NaViSet ist eine Marke der NEC Display Solutions Europe GmbH in den Ländern der EU und der Schweiz. MultiSync ist eine eingetragene Marke der NEC Display Solutions, Ltd. in Großbritannien, Italien, Österreich, den Niederlanden, der Schweiz, Schweden, Spanien, Dänemark, Deutschland, Norwegen und Finnland. -
Seite 5: Einsatzempfehlungen
Stunde lang ein Standbild angezeigt und bleibt ein „Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 6 DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet.
-
Seite 7: Inhalt Der Verpackung
Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten: • MultiSync-LCD-Monitor mit neig-, schwenk- und höhenverstellbarem Pivotfuß • Netzkabel • Kabelabdeckung • Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften an beiden Seiten) • Signalkabel (DVI-D auf DVI-D) •... -
Seite 8: Kurzanleitung
Kurzanleitung Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen: 1. Schalten Sie Ihren Computer aus. 2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Signalkabel mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest. PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des entsprechenden Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2). - Seite 9 5. Legen Sie die Kabel in die Kabelführung im Fuß, um ein Verdrehen der Kabel zu vermeiden. Führen Sie das Netzkabel und die DVI-Kabel durch die in Abbildung C.2/Abbildung C.3 dargestellten Halterungen. Führen Sie die D-Sub- und USB-Kabel durch die in Abbildung C.2/Abbildung C.3 dargestellten Halterungen. 6.
-
Seite 10: Heben Und Senken Des Bildschirms
8. Schließen Sie das Netzkabel an die Steckdose an (Abbildung E.1). HINWEIS: Wenn Sie Schwierigkeiten beim Entfernen der Kabelabdeckung haben, drücken Sie die untere Öffnung, wie in der Abbildung E.2 dargestellt, nach oben, um sie zu entfernen. HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Vorsicht in dieser Bedienungsanleitung. -
Seite 11: Entfernen Des Monitorfußes Für Die Montage
Bildschirmdrehung Vor dem Drehen muss der Bildschirm in die höchste Position gehoben werden, damit er nicht gegen den Tisch stößt und Sie sich die Finger nicht einklemmen. Um den Bildschirm anzuheben, fassen Sie das Display mit einer Hand oben am Handgriff an und greifen Sie unten mit der anderen Hand. -
Seite 12: Installation Auf Einem Tragarm
8. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß wieder anzubringen. HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden. Entfernen Sie den Monitorfuß vorsichtig. HINWEIS: Richten Sie beim Wiederanbringen des Monitorfußes die Markierung „TOP SIDE“ mit der Oberseite des Monitors aus. -
Seite 13: Bedienelemente
Bedienelemente Die OSD-Bedienelemente (On-Screen-Display) auf der Vorderseite des Monitors haben folgende Funktionen: Sie können auf das OSD Menü zugreifen, indem Sie eine der Steuerungstasten (MENU, Links, Rechts, Auf, Ab) drücken. Zum Wechseln des Signaleingangs drücken Sie die Taste SELECT. Zum Ändern des ECO-MODUS drücken Sie die Taste RESET/ECO-MODUS. HINWEIS: Zum Wechseln des Signaleingangs muss das OSD Menü... -
Seite 14: Farbsteuerungssystem
Bildsteuerungen (nur analoger Eingang) LINKS/RECHTS Steuert die horizontale Bildposition im Anzeigebereich des LCD. AUF/AB Steuert die vertikale Bildposition im Anzeigebereich des LCD. BILDBREITE Durch Erhöhen oder Verringern dieses Werts wird das Bild breiter bzw. schmaler. OPTIMIERUNG DER PHASE Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. Farbsteuerungssystem Farbsteuerungssystem: Mit sechs vordefinierten Farbeinstellungen kann die gewünschte Farbeinstellung aktiviert werden (sRGB und ORIGINAL FARBEN sind Standardeinstellungen und können nicht angepasst werden. -
Seite 15: Menüwerkzeuge
Menüwerkzeuge SPRACHE: Die OSD Menüs sind in acht Sprachen verfügbar. OSD LINKS/RECHTS: Sie können festlegen, wo das OSD Steuerungsfenster in horizontaler Richtung auf dem Bildschirm angezeigt werden soll. OSD AUF/AB: Sie können festlegen, wo das OSD Steuerungsfenster in vertikaler Richtung auf dem Bildschirm angezeigt werden soll. -
Seite 16: Technische Daten
1280 x 1024* bei 60 Hz to 75 Hz 1440 x 900* bei 60 Hz to 75 Hz NEC DISPLAY SOLUTIONS empfiehlt 1400 x 1050* bei 60 Hz to 75 Hz bestimmte Auflösungen für optimale 1680 x 1050 bei 60 Hz........Leistung. -
Seite 17: Merkmale Und Funktionen
Der Konvertierungsfaktor basiert auf der OECD-Veröffentlichung der weltweiten CO2-Emissionen (Edition 2008). Dieser Monitor verursacht bei der Fertigung einen CO2-Ausstoß von 26,8 kg. Hinweis: Die CO2-Ausstoßwerte bei Betrieb und in der Fertigungsphase werden mit Hilfe eines speziellen Algorithmus berechnet, den NEC eigens für die Monitore dieser Marke entwickelt hat. Deutsch-15... -
Seite 18: Fehlerbehebung
„Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 19: Tco Displays 5.0
TCO Displays 5.0 (Dies ist eine Übersetzung des englischen TCO Displays 5.0-Textes) Herzlichen Glückwunsch! Dieser Bildschirm wurde sowohl für Sie als auch für die Umwelt entwickelt! Ihr neuer Bildschirm ist mit dem „TCO Certified“-Prüfsiegel zertifiziert. Dadurch ist sichergestellt, dass dieses Gerät nach Qualitäts- und Umweltrichtlinien gefertigt und getestet wurde, die zu den strengsten der Welt gehören. -
Seite 20: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO (Internationale Organisation für Normung) und TCO (Dachverband der schwedischen Angestellten- und...
