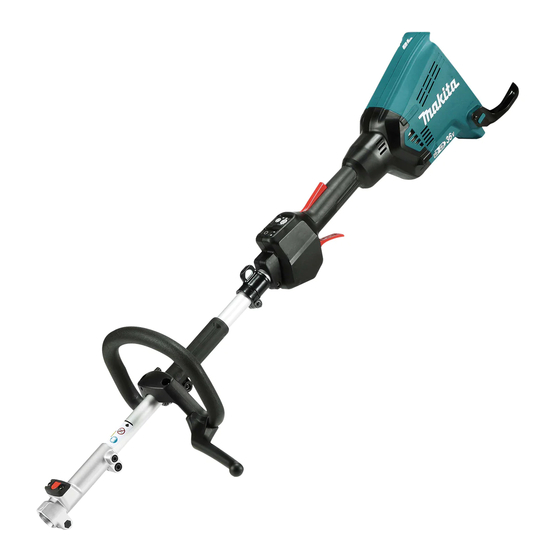

Makita DUX60 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Makita Anleitungen
  4. Elektrowerkzeuge
  5. DUX60
  6. Betriebsanleitung

Makita DUX60 Betriebsanleitung
