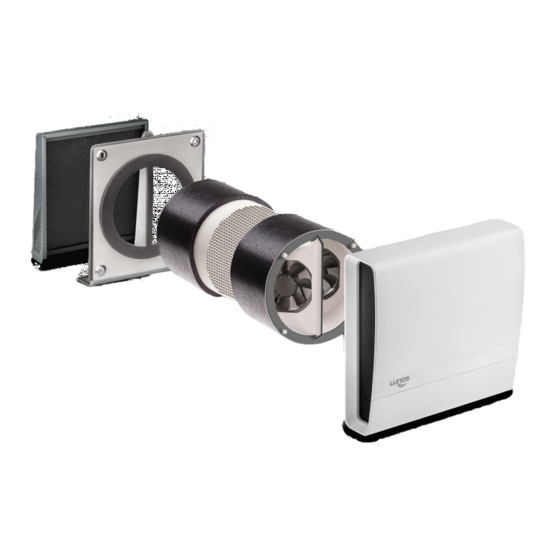

Lunos eGO Einbauanleitung
  1. Anleitungen
  2. Marken
  3. Lunos Anleitungen
  4. Lüftungsanlagen
  5. eGO
  6. Einbauanleitung

Lunos eGO Einbauanleitung

Vorschau ausblenden Andere Handbücher für eGO:

Werbung

Inhaltsverzeichnis

Dezentrales Lüftungssystem mit Wärmerückgewinnung
Inhalt
Zu dieser Anleitung
Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch! Beachten Sie unbedingt
die allgemeinen Sicherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text.
Diese Anleitung ist nach Abschluss der Montage an den Nutzer (Mieter, Eigentümer, Hausverwal-
tung usw.) weiterzugeben.
Zeichen in dieser Anleitung
Dieses Zeichen warnt Sie vor Verletzungsgefahren.
Dieses Zeichen warnt Sie vor Verletzungsgefahr durch Elektrizität
Sicherheitshinweise
Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei allpolig abgetrennter Netzspan-
nung erfolgen! Das Lüftungsgerät ist schutzisoliert nach Schutzklasse II, der Schutzanschluss
entfällt!
Achtung! Der elektrische Anschluss darf nur von autorisiertem Fachpersonal und nach gültiger
VDE 0100 vorgenommen werden!
Achtung! Dieses Gerät darf nicht von Kindern und Personen (Filterwechsel/Reinigung) bedient
werden, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer
Unerfahrenheit oder Unkenntnis nicht in der Lage sind, es sicher zu bedienen. Kinder sollten
beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Technische Daten
Versorgungsspannung:
Gerätespannung:
Schutzart:
Volumenstrom:
Entsorgen
Entsorgen Sie die Verpackung sortenrein. Wenn Sie sich vom Gerät trennen möchten, ent-
sorgen Sie es zu den aktuellen Bestimmungen. Auskunft erteilt die kommunale Stelle.
Einbauanleitung
go
Typ e
- Bitte an den Nutzer weiterleiten-
5; 10; 15; 20 m³/h im Reversierbetrieb, 45 m³/h im Abluftbetrieb
Seite:
1
2
3
4
5
6
7
9
10
230 VAC 50 Hz
12 VDC SELV
IP 22
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lunos eGO

Inhaltszusammenfassung für Lunos eGO

  • Seite 1: Inhaltsverzeichnis

    Einbauanleitung Dezentrales Lüftungssystem mit Wärmerückgewinnung Typ e - Bitte an den Nutzer weiterleiten- Inhalt Seite: Zu dieser Anleitung, Sicherheitshinweise, Technische Daten, Entsorgen Maßbilder, Einbauposition, Einsatzbereich Versandeinheiten Montage: Montagerohr Montage: elektrische Installation und elektrischer Anschluss Codierschaltereinstellungen, Montage der Leuchtdiode im Schalter Montage: Lüftereinsatz, Innenraumblende Montage Außenblende, Verschluss der Innenblende Filterwechsel, Reinigung, Zusatz- und Austauschteile...

  • Seite 2: Maßbilder, Einbauposition, Einsatzbereich

    Maßbild (alle Maße in mm) Innen Außen 300* bis 500** * minimal ** größere Längen möglich Maße in mm Einbauposition Im e arbeiten zwei Ventilatoren Mindestabstände zur Wand und zu umliegenden Bauteilen immer in entgegen gesetzter Rich- tung und sorgen so gleichzeitig für Zu- und Abluft.

  • Seite 3: Versandeinheiten

    Versandeinheiten Überprüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand! Montagerohr Rohr DA 160 mm Putzschutzdeckel -Einschub Innenblende mit Wärmetauschereinheit und Adapterstück Innengehäuse- Verschlusselement (2x) Optional: Zusätzliche Unterteil EPP-Adapter Deckel 2 Stück EPP- Adapter (montiert) Wärmetauschereinheit Filter mit Motoren Außenblende Außenblende- Unterteil Deckel...

  • Seite 4: Montage: Montagerohr

    Montage - Montagerohr Schaffen Sie die Wandöffnungen für ① die Montagerohre (z.B. mittels Kern- bohrung, Bohrkrone Ø162 mm). Kürzen Sie ggf. das Rohr auf die gewünschte Einbaulänge. Achten Sie dabei auf einen eventu- Putzschutzdeckel ellen beidseitigen Überstand des innen außen Rohres zur Überbrückung der Putz- dicken (das Rohr muss nach dem Einputzen bündig mit dem Putz...

  • Seite 5: Montage: Elektrische Installation Und Elektrischer Anschluss

    Montage – Elektrische Installation und elektrischer Anschluss Sicherheitshinweise Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei allpolig abgetrennter Netzspannung erfolgen! Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen spannungs- frei! (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. allpolig trennende elektr. Sicherung). Jeder zu diesem Lüftungssystem gehörende Stromkreis muss mit einem Fehlerstromschutz (z.B.

  • Seite 6: Codierschaltereinstellungen, Montage Der Leuchtdiode Im Schalter

    Elektrischer Anschluss e (2 Geräte) mit LUNOS-KNX-Steuerung Gerät 1 Gerät 2 + - S1 + - S2 + - S1 + - S2 LUNOS-KNX-Controller KNX-Kabel L1.A bl rt li gelb L1.A weiß L1.B L1.B L2.A L2.A grau L2.B L2.B Codierschaltereinstellungen-Programme und Volumenstromstufen Codier- Lüftertyp...

  • Seite 7: Montage: Lüftereinsatz, Innenraumblende

    Montage – Montage Lüftereinsatz, Innenraumblende Bohren Sie mit Hilfe der Geräte- Bohrschablone die Befestigungs- anschluß- bohrungen für die Innenraumblen- OBEN kabel de und setzen Sie die beiliegen- Bohrschab den Dübel ein. lone Hinweis: Beachten Sie die Auf- schrift „OBEN“, eine abweichende Einbaulage ist aus strömungs- technischen Gründen unzulässig! Position...
  • Seite 8 Führen Sie das Anschlusskabel durch Anschlußkabel eine der Tüllen des Innengehäuse- Tülle Unterteils in den Bereich für den elektri- schen Anschluss! Befestigen Sie das Innengehäuse-Unterteil mit den beilie- genden Schrauben an der Wand! Schraube (4x) Schließen Sie das Lüftungsgerät an! (Anschlussplan siehe S.5) Netzkabel Tülle...

  • Seite 9: Montage Außenblende, Verschluss Der Innenblende

    Montage – Außenblende Bohren Sie mit Hilfe der Rückseite Außenblende- Bohrschablone die Befestigungs- Unterteil bohrungen und setzen Sie baus- EPP-Adapter eits (dem Untergrund entspre- (im Rohr) chend )zu stellende Dübel ein (siehe auch „Montage der Innen- raumblende“ Bild 1). Setzen Sie das Außenblenden- Unterteil auf den im Rohr befind- lichen EPP-Adapter! Hier Einstecken!

  • Seite 10: Filterwechsel, Reinigung, Zusatz- Und Austauschteile

    Wippen der Schalterwippe W1. Die Funktionsweise der Filterwech- selanzeige in Verbindung mit der TAC und der LUNOS-KNX- Steuerung entnehmen Sie bitte den LED leuchtet unter Schalter entsprechenden Anleitungen. Bitte notieren Sie hier die von Ihnen durchgeführten Filterwechsel:...
  • Seite 11 Notizen...
  • Seite 12 Notizen Deutschland LUNOS Lüftungstechnik Tel.: 0 30 / 36 20 01 - 0 GmbH für Raumluftsysteme Fax: 0 30 / 36 20 01 - 89 Wilhelmstr. 31 E-Mail: info@lunos.de 13593 Berlin Internet: http://www.lunos.de...
