Airwell K 9 DC INV Installationsanleitung Seite 8

6
KÄLTEMITTELLEITUNGEN
VERBINDUNG VON INNEN- UND AUSSENTEIL
Im Innenteil befindet sich eine geringe Menge Stickstoff.
Schrauben Sie die Muttern am Gerät erst ab, wenn Sie
bereit zum Leitungsanschluss sind. Das Außenteil ist
ausreichend mit Kältemittel (R410A) befüllt. Siehe
Typenschild des Außenteils.
Um Beschädigungen zu vermeiden verwenden Sie zum
Biegen der Rohre ein Biegewerkzeug.
ANMERKUNG: Verwenden Sie nur Kupferrohre, die für
R410A zugelassen sind.
1. Öffnen Sie die Ventilabdeckung.
2. Verwenden Sie einen für das Innen- und Außenteil
passenden Rohrdurchmesser. Beachten Sie, dass die
Flüssigkeits- und Saugleitung verschiedene Durchmesser
aufweisen. (Siehe Tabelle Rohrmaße, Anzugsdrehmoment)
3. Setzen Sie die Bördelmuttern auf die Rohrenden, bevor
Sie sie mit dem Bördelwerkzeug bearbeiten. Verwenden
Sie die mit dem Innen- bzw. Außenteil mitgelieferten
Bördelmuttern.
4. Schließen Sie die Rohrenden an Innen- und Außenteil
an. Beachten Sie die Markierung. Alle Enden müssen
einzeln ausgerichtet werden.
5. Isolieren Sie jedes Rohr und die Verbindungen einzeln
mit einer Isolierung von mindestens 6 mm Stärke. Binden
Sie die Kältemittelleitung, den Abflussschlauch und die
Elektrokabel mit einem UV-beständigen Vinylband
zusammen.
1
2
3
4
5
6
7
8
9
10
11
12

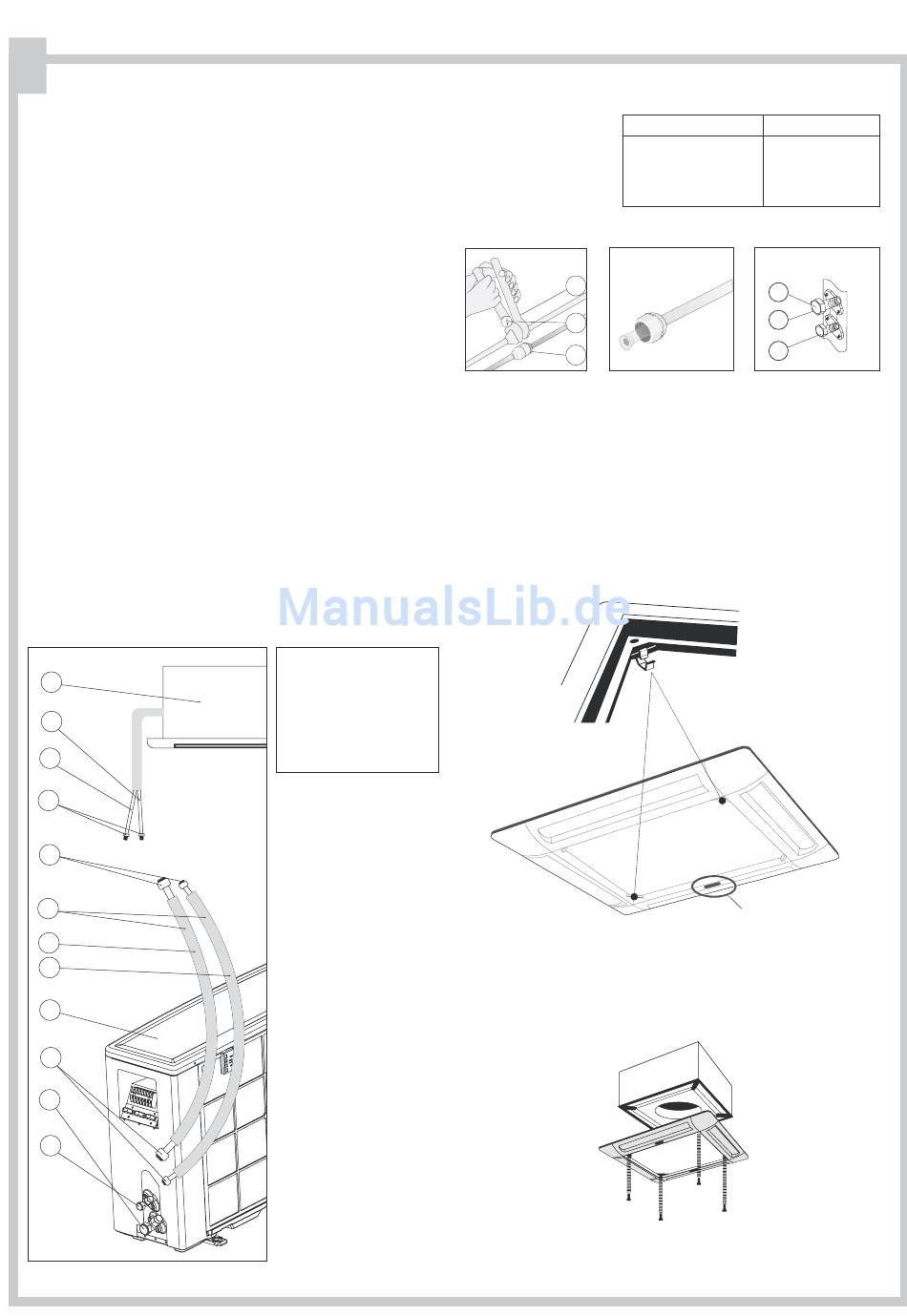

Abb. 17
Achtung!
Stellen Sie sich beim
Abschrauben der
Ventilkappen niemals vor
die Ventile oder
Spindeln, da das System
unter Druck steht.
Abb 17
1. INNENTEIL
2. Flüssigkeitsleitung
(kleiner Durchm.)
3. Saugleitung (großer
Durchm.)
4. Stecker
5. Bördelmuttern
6. Verbindung der Geräte
7. Saugleitung
8. Flüssigkeitsleitung
9. AUSSENTEIL
10. Bördelmuttern
11. Einlassventil (größer)
12. Flüssigkeitsventil (klein)
Anzugsdreh-
momente für
Flüssigkeitsleitung 1/4''
Verbindungen und
Ventilkappen:
Abb. 18
1
2
3
Abb. 18 Abb. 19
1. Schlüssel Bestreichen Sie
2. Drehmoment- die Bördelflächen
schlüssel mit Kälte-
.
3. Verbindung maschinenöl, um
ein Kältemittelleck
zu vermeiden.
EINBAU ZULUFTMODUL
1. Packen Sie das Modul vorsichtig aus und bringen Sie
die Haken in den Ecken an.
Abb. 21
2. Setzen Sie den Rahmen auf dem Gerät auf und
drücken Sie ihn leicht an, damit die Haken einrasten.
Schrauben Sie den Rahmen fest.
Abb. 22
DREHMOMENT
ROHRMASS
15-20 N.M.
Saugleitung 3/8''
30-35 N.M.
Saugleitung 1/2''
50-54 N.M.
75-78 N.M.
Saugleitung 5/8''
Abb. 19 Abb. 20
1
2
3
Abb. 20
1. Einlassventil
2. Schrader-
ventilanschluss
3. Flüssigkeits-
ventil
