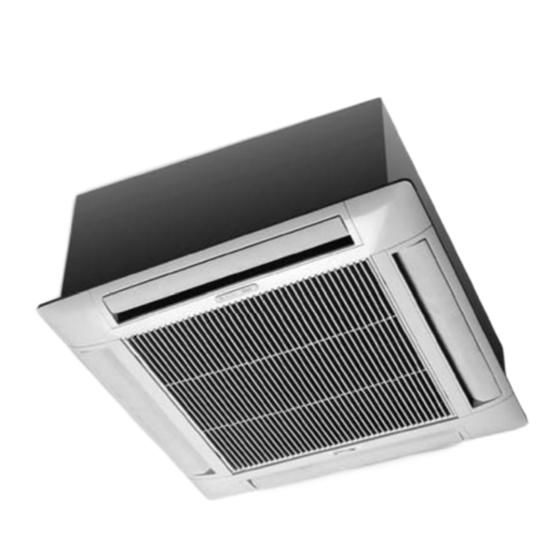

- Seite 1 Installationsanleitung Kassetten-Splitklimagerät Colorado K DC Inverter Modelle Wärmepumpe Innenteile: K 9 DC INV K 12 DC INV K 18 DC INV Außenteile: GC 9 DC INV GC 12 DC INV GC 18 DC INV 1009/0606...
- Seite 2 INSTALLA TIONSANLEITUNG D E U T S C H 1. MITGELIEFERTES ZUBEHÖR 2. AUFSTELLUNG DES INNEN- UND AUSSENTEILS 3. INSTALLATION DES INNENTEILS 4. ANSCHLUSS ABFLUSSSCHLAUCH 5. ELEKTRISCHE VERBINDUNG ZWISCHEN INNEN- UND AUSSENTEIL 6. KÄLTEMITTEL-VERBINDUNGSLEITUNGEN 7. ABSCHLUSSARBEITEN Das Gerät darf nicht in Feuchträumen installiert werden. ANMERKUNG: Diese Anleitung gilt für Single-Splitklimageräte.
-
Seite 3: Mitgeliefertes Zubehör
INSTALLATIONSANLEITUNG FÜR DCI-WAND-SPLITKLIMAGERÄT AUFSTELLUNG DES INNEN- UND AUSSENTEILS MITGELIEFERTES ZUBEHÖR Form Bezeichnung Menge Verwendungs- Beachten Sie bei der Aufstellung folgende Punkte: zweck INNENTEIL 1. Installieren Sie die Kassette nicht in Räumen, in denen Gase, T-Profil Deckenmontage Säuren oder leicht entflammbare Produkte gelagert werden, des Innenteils um Schäden an den Aluminium- und Kupferverdampfern und den Kunststoffteilen zu vermeiden. - Seite 4 abnehmen befestigen Abb. 3 100 mm 100 mm 500 mm 400 mm L.MAX. (m) H.MAX.(m) Leistung Modell 9000 Btu (2500W) Modell 12000 Btu (3500W) Modell 18000 Btu (5000W) ANMERKUNG: 100 mm Es ist keine zusätzliche Kältemittelfüllung erforderlich. Abb. 4 1. Montage-Unterlagen (4) Abb.
-
Seite 5: Installation Des Innenteils
INSTALLATION DES INNENTEILS ACHTUNG! DECKENEINBAU Wenn eine Kanalleitung in einen angrenzenden Raum Markieren Sie die Position der Haltestangen. gelegt werden soll, entfernen Sie die vorgeprägte Platte wie im Kapitel "Deckeneinbau" beschrieben, bevor Sie die Kassette installieren. BEFESTIGUNG DER KASSETTE Befestigen Sie die Kassette an den Haltestangen. Abb.5 1. - Seite 6 3. Füllen Sie die Lücken zwischen Leitungen und den ANSCHLUSS ABFLUSSSCHLAUCH Öffnungskanten mit kondensisolierendem Material. 4. Verwenden Sie ein Material, das einer ständigen Betriebstemperatur von 60 °C standhält. Für die Leitungen können flexible Schläuche mit Federkern oder 1. Um die einwandfreie Evakuierung der Kondensate zu Aluminiumriffelschläuche mit Isolierung (12 bis 25 mm gewährleisten muss das Gefälle 1 cm pro Meter betragen Glasfaser) verwendet werden.
- Seite 7 ELEKTRISCHE VERBINDUNGEN ZWISCHEN INNEN- UND AUSSENTEIL ELEKTROVORSCHRIFTEN •Netzzuleitung Elektrische Anschlüsse dürfen nur durch einen qualifizierten Elektriker und unter Einhaltung der geltenden Elektrovorschriften und der örtlichen Bestimmungen durchgeführt werden. Die Klimageräte müssen sorgfältig geerdet werden. Das Klimagerät benötigt einen separaten Netzanschluss, der gemäß...
- Seite 8 KÄLTEMITTELLEITUNGEN VERBINDUNG VON INNEN- UND AUSSENTEIL Anzugsdreh- DREHMOMENT Im Innenteil befindet sich eine geringe Menge Stickstoff. ROHRMASS momente für Flüssigkeitsleitung 1/4’’ Schrauben Sie die Muttern am Gerät erst ab, wenn Sie 15-20 N.M. Verbindungen und Saugleitung 3/8’’ 30-35 N.M. bereit zum Leitungsanschluss sind. Das Außenteil ist Ventilkappen: Saugleitung 1/2’’...
- Seite 9 3. Die Dichtungen sind in der Abbildung unten Nach dem Anschluss des Innen- und Außenteils entlüften dargestellt. Sie verhindern: Sie die Rohre und das Innenteil wie folgt: A dass Luft austritt 1. Verbinden Sie die Füllschläuche mit Hilfe eines Steckstifts an der Unterseite mit der Füllvorrichtung B dass sich die klimatisierte Luft in der Zwischendecke und dem Wartungsanschluss des Einlassventils.
- Seite 10 ABSCHLUSSARBEITEN 1. Überprüfen Sie alle Ventilkappen und stellen Sie sicher, dass sie fest sitzen. Schließen Sie die Ventilabdeckung. 2. Füllen Sie Lücken in der Wand zwischen den Löchern und den Rohrleitungen mit Füllmasse aus. 3. Befestigen Sie Kabel und Rohrleitungen falls erforderlich mit Schellen an der Wand. 4.
- Seite 11 ABSCHLUSSARBEITEN 1. Überprüfen Sie alle Ventilkappen und stellen Sie sicher, dass sie fest sitzen. Schließen Sie die Ventilabdeckung. 2. Füllen Sie Lücken in der Wand zwischen den Löchern und den Rohrleitungen mit Füllmasse aus. 3. Befestigen Sie Kabel und Rohrleitungen falls erforderlich mit Schellen an der Wand. 4.
- Seite 12 Telefon 0 40 / 8 99 60 70 - 0 • Telefax 0 40 / 8 99 60 70 - 25 hamburg@airwell.de ACE Klimatechnik GmbH Berner Straße 43 + 51 • D-60437 Frankfurt Telefon 0 69 / 5 07 02-0 • Telefax 0 69 / 5 07 02-2 50 e-mail: info@airwell.de • http://www.airwell.de...
