5.1

Bedien- und Anzeigeelemente

5

Regelung

1
2
3
4
5
6
7

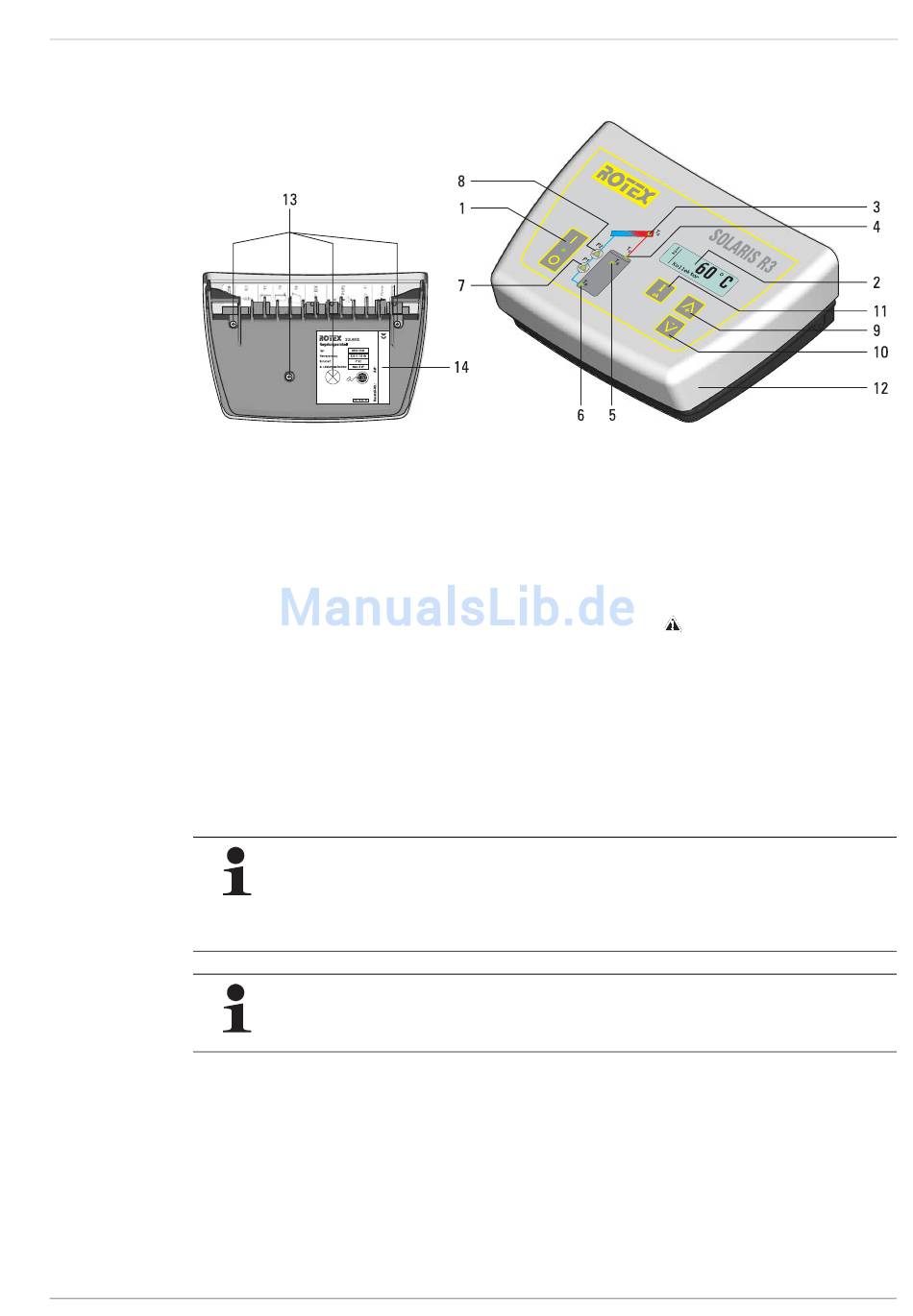

Bild 5-1
5.2

Funktionsweise der Regelung

FA ROTEX Solaris RPS3 25M - 03/2010
Hauptschalter mit Kontrollleuchte
Display zur Temperatur- und
Parameteranzeige (Energiesparfunktion:
Displaybeleuchtung schaltet 10 min
nach dem letzten Tastendruck ab)
Leuchte für Kollektortemperatur-Anzeige
Leuchte für Solar-Vorlauftemperatur und
Durchflussmessung (FLS)
Leuchte für Speichertemperatur-Anzeige
Leuchte für Solar-Rücklauftemperatur-
Anzeige
Betriebszustands-Leuchte für
Betriebspumpe P1 (leuchtet, wenn
Pumpe in Betrieb)
Bedien- und Anzeigeelemente
Aufgrund ständiger Verbesserungen zum optimalen Einsatz der RPS3 25M Anlage wurde die Solaris R3-
Regelung mit einer Updatefunktion ausgestattet. Daher sind einige, in diesem Kapitel beschriebenen Funktionen
nur für bestimmte Softwareversionen gültig. Diese Funktionen sind gesondert durch Symbole gekennzeichnet.
Softwareupdates an der Solaris R3-Regelung dürfen nur durch den ROTEX Servicetechniker durchgeführt
werden.
Der Netzschalter trennt die Solaris R3-Regelung komplett von der Netzspannung. Das Schalten des Netzschal-
ters erfordert einen höheren Tastendruck als das Bestätigen der Bedientasten.
8 Funktion nur bei angeschlossener
optionaler Druckerhöhungspumpe:
Betriebszustands-Leuchte für
Druckerhöhungspumpe P2 (leuchtet,
wenn Pumpe in Betrieb)
9 Pfeiltaste nach oben zum Wechseln der
Temperatur- oder Parameteranzeige in
Pfeilrichtung bzw. zum Erhöhen des
Parametereinstellwertes
10 Pfeiltaste nach unten zum Wechseln der
Temperatur- oder Parameteranzeige in
Pfeilrichtung bzw. zum Absenken von
Parametereinstellwerten
5 x

Regelung - Bedienung

11 Info-Taste zum Einstieg in die
Informationsebene (Anzeigen von
Messwerten, Maximalwerten und
Rechenwerten) und OK-Taste zum
Bestätigen und Speichern von
Einstellungen im Einstellmenü
12 Regelungsgehäuse
13 Verschlussschrauben für Gerätegehäuse
(Rückseite)
14 Typenschild
Gerät darf nur vom autorisierten
Fachmann geöffnet werden. Vor dem
Öffnen Gerät von der Stromversorgung
trennen und gegen Wiedereinschalten
sichern!
