3 x Montage
3.8

Elektrischer Anschluss

BSK
CONF
FLS

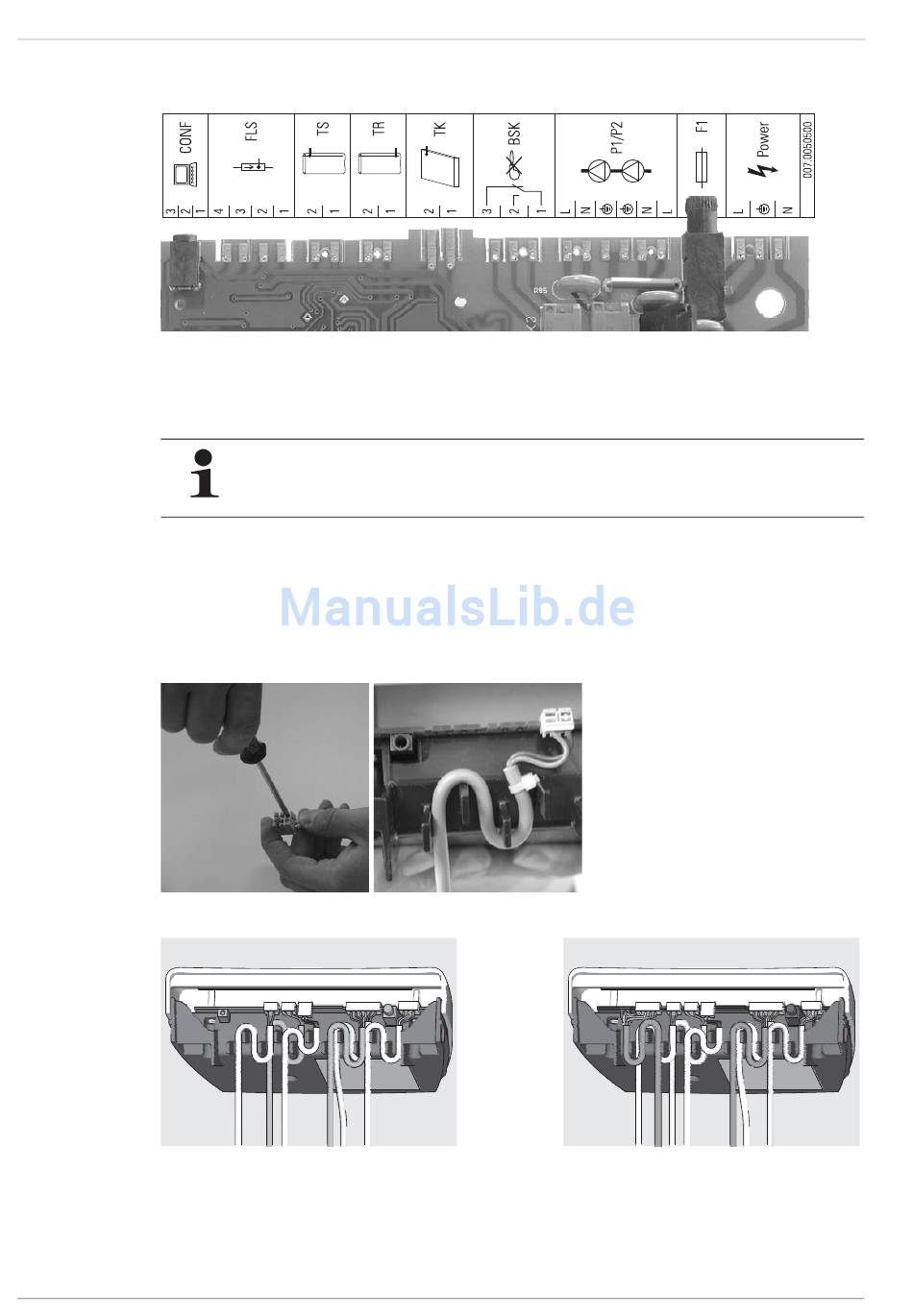

Bild 3-24 Anschlussbelegung Regelungsplatine
1. Kollektortemperatur-Fühlerleitung am Stecker anklemmen.
2. Stecker am Platinenrand der Regelung, an der Position "TK" (2-polig, siehe Bild 3-24) aufstecken.
3. Die Kollektortemperatur-Fühlerleitung durch das Labyrinth legen, um eine Zugentlastung sicherzustellen.
4. Netz- und Pumpenverbindungsleitung (an Klemmleiste vormontiert) am Platinenrand der Regelung an den Positionen "Power"
und "P1/P2" aufstecken. Die Stecker sind verwechslungssicher codiert.
Bild 3-25 Arbeitsschritt 1
Bild 3-27 Grundverkabelung: Speicher-, Rücklauf-, Kollektorfühler,
5. Regelung von oben herab in die Gehäusegrundplatte einhängen.
• Darauf achten, dass die Kabelschlaufen (wie in Bild 3-27 bis Bild 3-28 dargestellt) nach unten zeigen.
20
Brennersperrkontakt
Programmierbuchse für
Softwareupdate
FlowSensor
Der Speichertemperaturfühler und der Rücklauftemperaturfühler sind bereits werksseitig an der Solaris R3-
Regelung angeschlossen.
Bild 3-26 Arbeitsschritt 2 + 3
Pumpen- und Netzzuleitung
F1 Sicherung
TK Kollektortemperaturfühler
TR Rücklauftemperaturfühler
TS Speichertemperaturfühler
Bild 3-28 Erweiterte Verkabelung zusätzlich mit
P1 Betriebspumpe
P2 Optionale
Druckerhöhungspumpe
Power Netzzuleitung
FlowSensor
