ritto TWINBUS 1 7132 Bedienunganleitung

RITTO TWINBUS
Kompakt-Sprechstelle
Beschreibung • Montage • Inbetriebnahme • Bedienung
Ausgabe 6.2004/ld.-Nr. 400 231 646
Hinweis:
Bitte beachten Sie vor der Installation und Inbetrieb-
nahme die allgemeinen Hinweise in der aktuellen
Ausgabe des TwinBus Systemhandbuches.

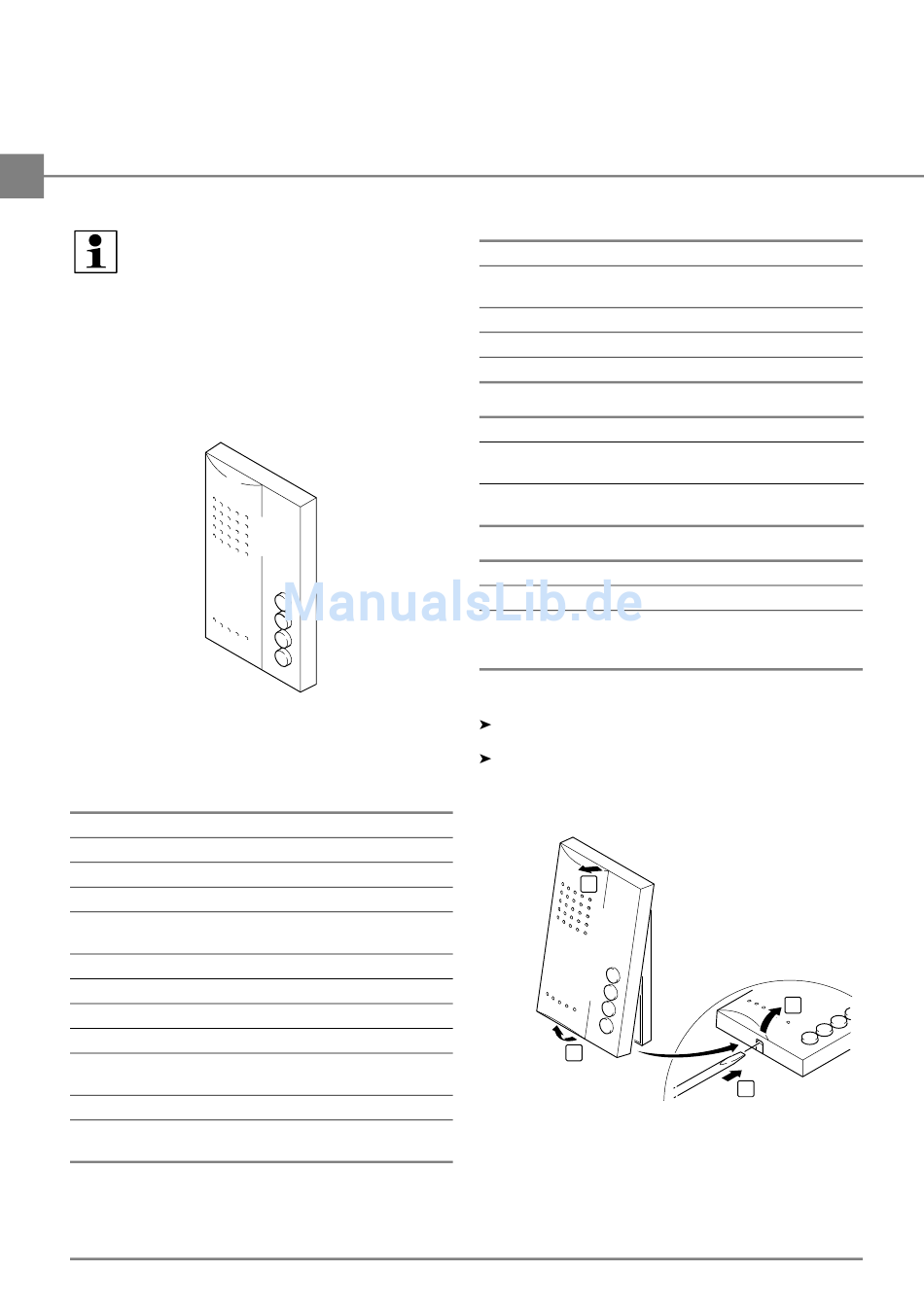

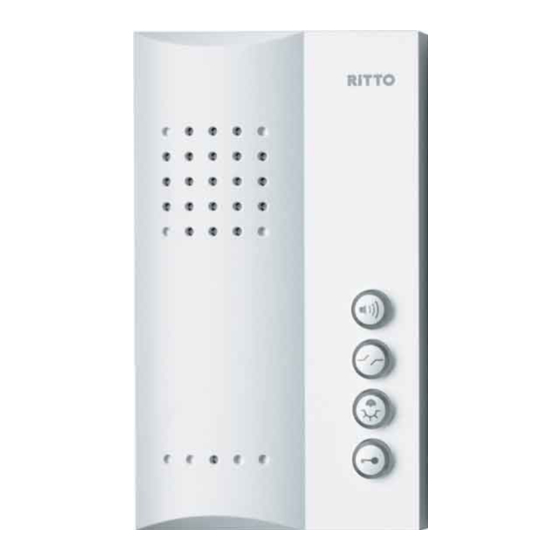

Gerätebeschreibung
Die Kompakt-Sprechstelle 1 7132 ist für den Sprechverkehr
zur Türstation und zum Öffnen der Haupttür und/oder Etagen-
tür vorgesehen. Abhängig von der Anlage kann über die Kom-
pakt-Sprechstelle z.B. das Treppenhauslicht geschaltet
werden.
Lieferumfang
Die Kompakt-Sprechstelle wird mit Anschlussklemme für Twin-
Bus geliefert.
Ausstattung
Ausstattung
Türöffnertaste
Lichtschaltfunktion
Optische Türrufanzeige
Rufabschaltung (Stumm-
schaltung)
Lautstärkeregelung
Mithörsperre
Nachtdesign
Ruftonunterscheidung
Ruftöne
Einlernbare Klingeltasten
Steckplätze für Erweite-
rungsmodule
00563-0
Bemerkung
über Schaltgerät 1 4981
Türruf wird optisch
signalisiert
4-stufig
für Türöffnertaste
5 für die Hauptklingel ein-
stellbar
10
1 für Rufanschaltrelais
1 7646
1 7132
Technische Daten
Maße (H x B x T) in mm
Betriebsspannung
Stromaufnahme in Ruhe
Umgebungstemperatur
Max. relative Luftfeuchte
Zubehör
Zubehör Art.-Nr. Funktion
Tischkonsole 1 7310
Rufanschaltrelais 1 7646
Montagevoraussetzungen
Montageart
Aufputz oder auf Schalterdose
Tischgerät
Montage
Entnehmen Sie das TwinBus Gerät und die mitgelieferten
Bauteile der Verpackung.
Stellen Sie bitte die Bedienungsanleitung des TwinBus
Gerätes Ihrem Kunden zur Verfügung. Die Bedienungsan-
leitung befindet sich abgedruckt auf der Verpackung oder
liegt dem Gerät bei.
3
2
152 x 90 x 23
Versorgung über
TwinBus Leitung
max. 2 mA
0 bis 40 °C
60%
Konsole für die Verwen-
dung als Tischgerät
für den Anschluss eines
bauseitigen Signalgebers
benötigtes Zubehör
Tischkonsole 1 7310 und
eine handelsübliche IAE/
UAE-Anschlussdose
2
1
00564-0
1
