14. Externe PBM-Regelungsart und Signale

Die PBM funktioniert nur, wenn die Pumpe mit der Kennlinie 4
läuft.
PBM-Eingangssignal Profil C
Bei hohen Prozentwerten des PBM-Signals (Arbeitszyklen) ver-
hindert eine Hysteresefunktion, dass sich die Umwälzpumpe
immer wieder ein- und ausschaltet, wenn das Eingangssignal um
den Schaltpunkt schwankt. Bei niedrigen Prozentwerten des
PBM-Signals läuft die Pumpe aus Sicherheitsgründen mit hoher
Drehzahl. Bei einem Kabelbruch in der Solaranlage läuft die
Umwälzpumpe mit maximaler Drehzahl weiter, um die Wärme
vom Hauptwärmetauscher abzuführen.
Max.
PBM-Eingangssignal [%]

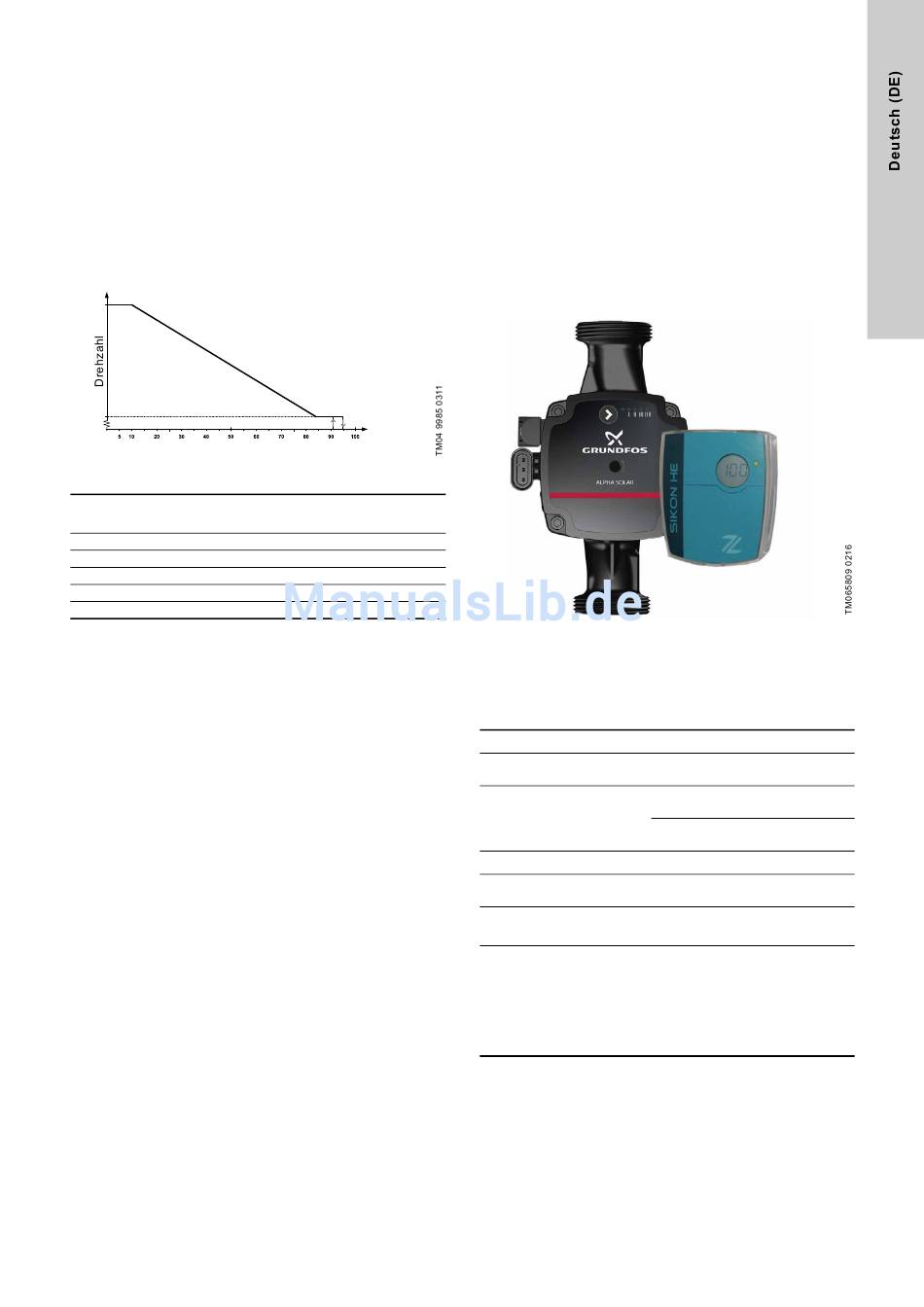

Abb. 48 PBM-Eingangssignal Profil C
PBM-Eingangssignal
Betriebsstatus
[%]
≤ 10
Maximale Drehzahl: MAX.
> 10 / ≤ 84
Variable Drehzahl: MIN. bis MAX.
> 84 / ≤ 91
Minimale Drehzahl: nominal speed
> 91/95 Hysteresebereich: EIN/AUS
> 95 / ≤ 100
Stand-by-Betrieb: AUS

15. Digitaler Solarkreisregler

Für den Austausch der UPS SOLAR durch die neue ALPHA
SOLAR, die die Ökodesign-Richtlinie erfüllt, werden zwei Lösun-
gen angeboten:
• Den vorhandenen SOLAR-Regler durch einen für Hocheffizi-
enzpumpen geeigneten Regler ersetzen.
• Den alten Regler behalten und die Pumpe mithilfe der Pha-
senanschnittsteuerung betreiben. Für diese Lösung ist der
Pumpenkonverter SIKON HE erforderlich, der die Phasenan-
schnittsteuerung in ein PBM-Signal umwandelt.
Wird der SIKON HE verwendet, kann eine UPS-Solarpumpe mit
230 V durch eine Grundfos ALPHA SOLAR ersetzt werden, ohne
dass der Regler ausgetauscht werden muss. Die Pumpe ist dann
weiterhin in der Lage, die Förderleistung an den Bedarf anzupas-
sen.
Abb. 49 Digitaler Solarkreisregler
Weitere Informationen zum Regler finden Sie unter
www.prozeda.de.

16. Technische Daten

Systemdruck Maximal 1,0 MPa (10 bar)
0,05 MPa (0,5 bar) bei 95 °C
Mindestzulaufdruck
Medientemperatur
2 bis 110 °C bei 70 °C Umge-
bungstemperatur
Maximale
Medientemperatur
2 bis 130 °C bei 60 °C Umge-
bungstempertur
Schutzart IPX4D
Kein externer Motorschutz erfor-
Motorschutz
derlich.
Zulassungen und
VDE, CE
Kennzeichnungen
Der Propylenglykolgehalt im Was-
ser darf maximal 50 % betragen.
Hinweis: Bei Verwendung eines
Wasser-Propylengly-
Wasser-Propylenglykol-Gemi-
kol-Gemisch
sches ist die Förderleistung
wegen der höheren Viskosität her-
abgesetzt.
