10.3 Abmessungen, ALPHAx 25-40 A, 25-60 A

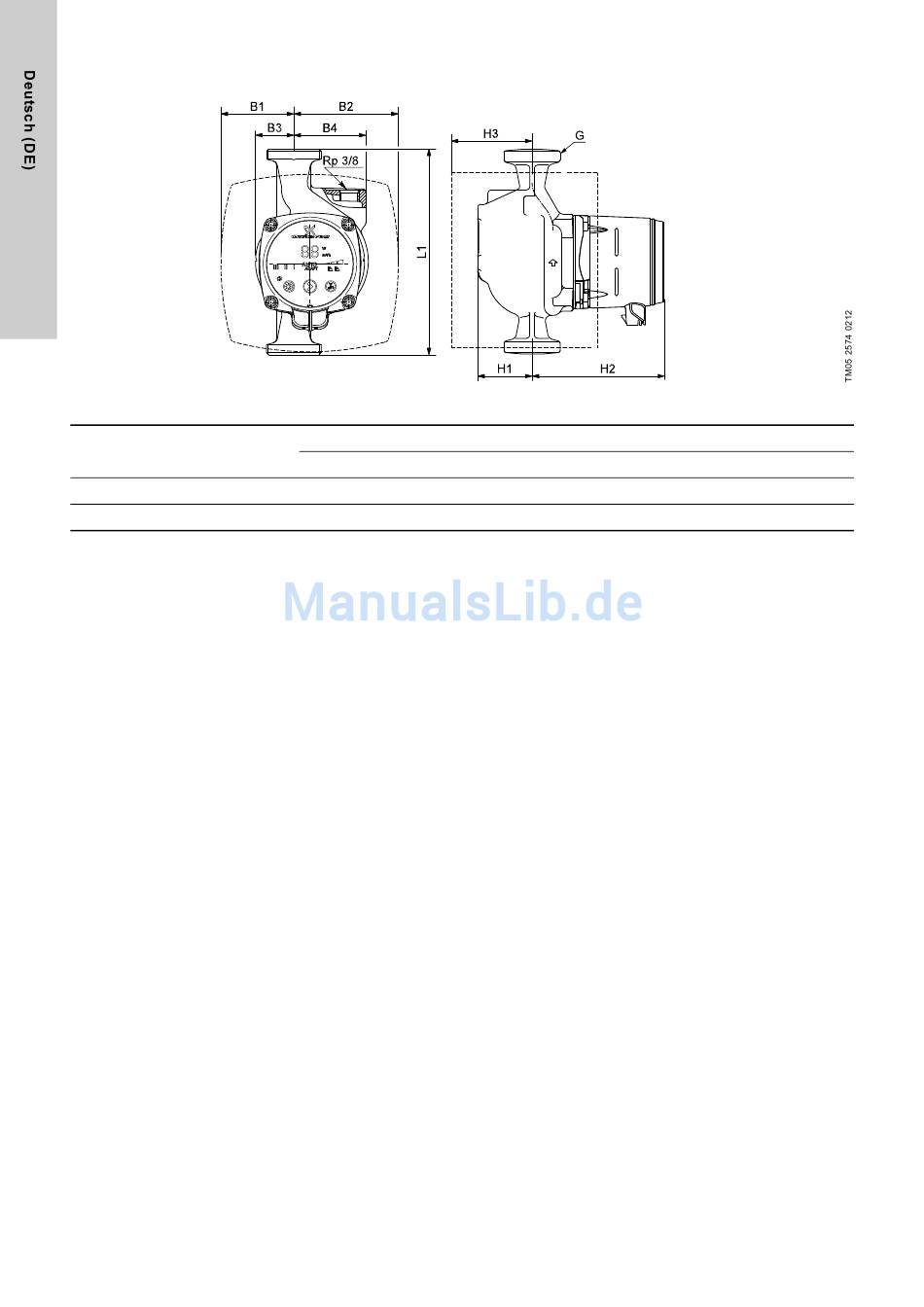

Maßskizzen und Abmessungen
Abb. 34 ALPHAx 25-40 A, 25-60 A
Pumpentyp
ALPHAx 25-40 A 180
ALPHAx 25-60 A 180
22
L1 B1 B2
180 63,5 98
180 63,5 98
Abmessungen
B3 B4 H1
32 63 50
32 63 50
H2 H3 G
124 81 1 1/2
124 81 1 1/2
