Betriebsanleitung AL 1, AL 3E, AL 1RE, AL 3RE, AL 108, AL 308E - Version 03-2018A
Anschließen und in Betrieb nehmen
Für den Anschluss des Verstärkers an Koaxialkabel müssen Sie diesezunächst
mit F-Steckern (F-Connectoren 75 Ohm) versehen. F-Stecker sind in verschie-
denen Ausführungen lieferbar, so dass der direkte Anschluss unterschiedlicher
Kabeldurchmesser möglich ist.
Um den Verstärker mit Koaxialkabeln zu verbinden, gehen Sie so vor:

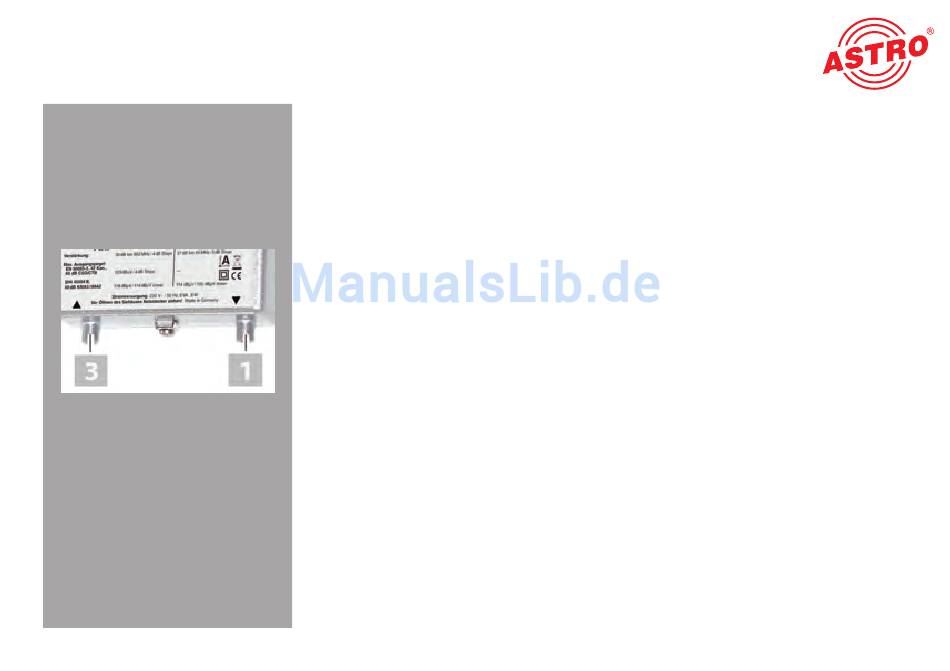

1. Stecken Sie die F-Stecker jeweils auf die Eingangs- [3] und Ausgangs-
buchse [1] (siehe Bild links) und schrauben Sie den äußeren Ring des
F-Steckers fest.
2. Achten Sie darauf, dass die Koaxialkabel mit einem ausreichenden
Biegeradius verlegt sind.
3. Verbinden Sie das Gerät mit der Netzspannung, in dem Sie den
Netzstecker einstecken.
Wenn Sie die Netzspannung und die Koaxialkabel angeschlossen haben, ist
das Gerät betriebsbereit.
