SYNAPSE - BENUTZER HANDBUCH

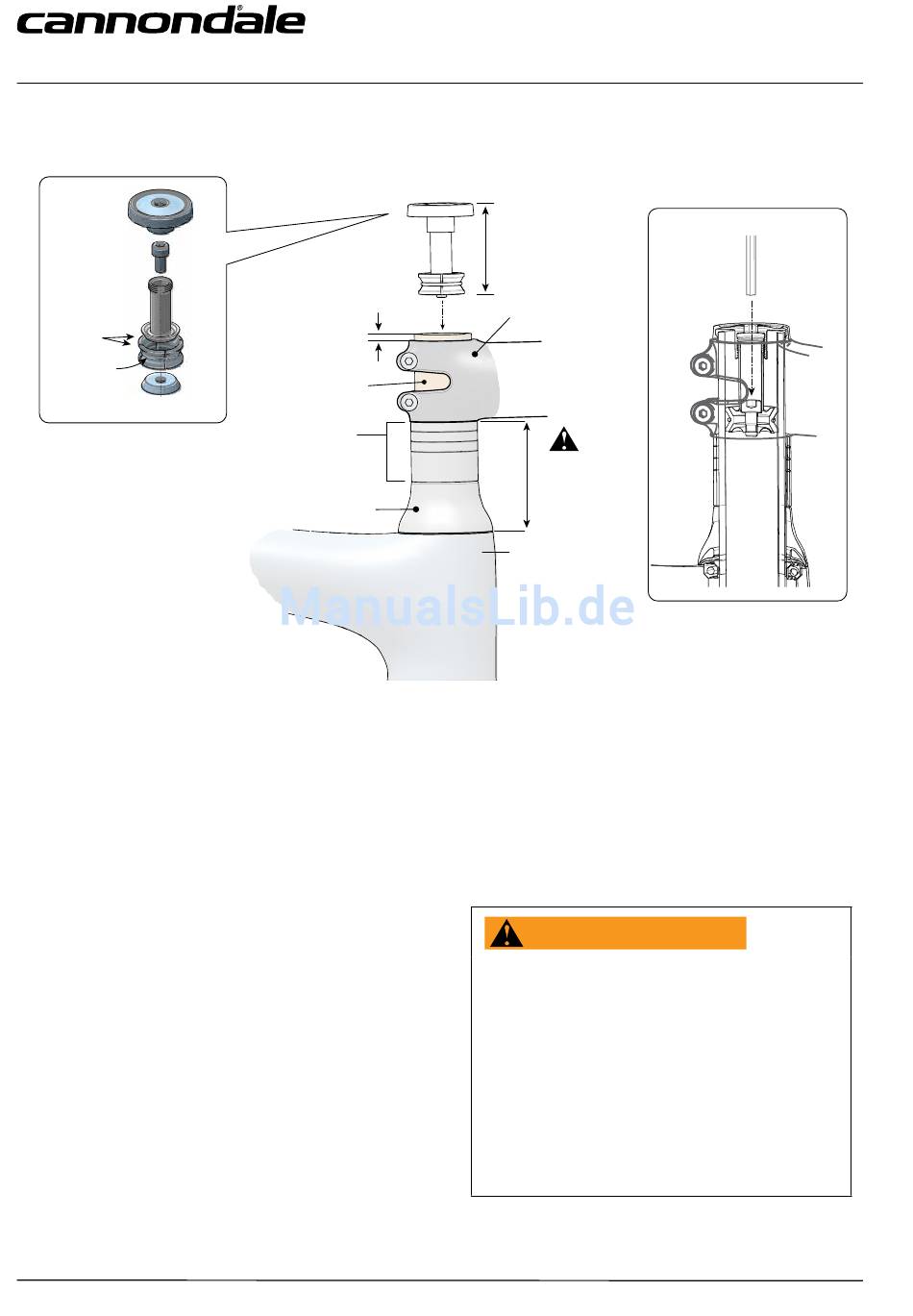

SiSL Klemmung Montage - K35058
KAPPE
EXPANDER
BOLZEN
OBERER
KONUS
KEILE
O-RING
UNTERER KONUS
EXPLOSIONSANSICHT
Montage
1. Verbauen Sie die Gabel und den Steuersatz im
Steuerrohr. Setzten Sie anschließend Spacer und
Vorbau auf. Der Gabelschaft muss 3mm über den
Vorbau hinaus sichtbar sein.
2. Ziehen Sie die Schrauben des Vorbaus minimal an.
3 Stellen sie den Klemmkonus auf eine Länge
von 45mm ein. Die Länge lässt sich, durch das
Aufschrauben der Abdeckkappe auf den oberen
Konus verändern.
4. Führen Sie den Klemmkonus in den Gabelschaft ein.
5. Führen Sie einen 4mm Inbusschlüssel druch die
Abdeckkappe in den Bolzen des Klemmkonus ein.
Ziehen Sie den Bolzen mit 4Nm fest.
6. Stellen Sie das Lagerspiel ein. Führen Sie einen
5mm Inbusschlüssel in die Abdeckkappe ein und
drehen Sie die gesamte Kappe im Uhrzeigersinn um
die Lagervorspannung zu erhöhen. Drehung gegen
den Uhrzeigersinn verringert die Lagervorspannung.
134917 Rev 1.
3 MM
GABELSCHAFT
STEUERSATZ
SPACER
STEUERSATZ
ABDECKKAPPE
10
45 MM
SET-UP LÄNGE
VORBAU
55MM MAXIMUM
AUFBAUHÖHE
5
7. Ist die Lagervorpannung eingestellt, drehen Sie den
Vorbau um den Lenker in Flucht mit dem Vorderrad
zu brigen und ziehen Sie anschließend die Bolzen
des Vorbaus dem angegebenen Drehmoment
entsprechen an. Kontaktieren Sie den Hersteller des
Vorbaus für weitere Anleitung. Die entsprechenden
Drehmomente sind oftmals auf den Komponenten
vermerkt.
WARNUNG
Die Montage und Einstellung muss von einem
professionellen Fahrradmechaniker durchgeführt
werden. Falsche Montage kann zur Beschädigung
und zu Unfällen führen.
ÜBERSCHREITEN SIE NIEMALS DIE MAXIMALE
AUFBAUHÖHE VON 55MM ODER SETZTEN
SPACER AUF DIE OBERSEITE DES VORBAUS.
SIE KÖNNEN IM ZUGE EINES UNFALLS SCHWER
VERLETZT, GELÄHMT ODER GETÖTET WERDEN,
WENN SIE DIESE WARNUNG MISSACHTEN.
4 Nm
EXPANDER
BOLZEN
