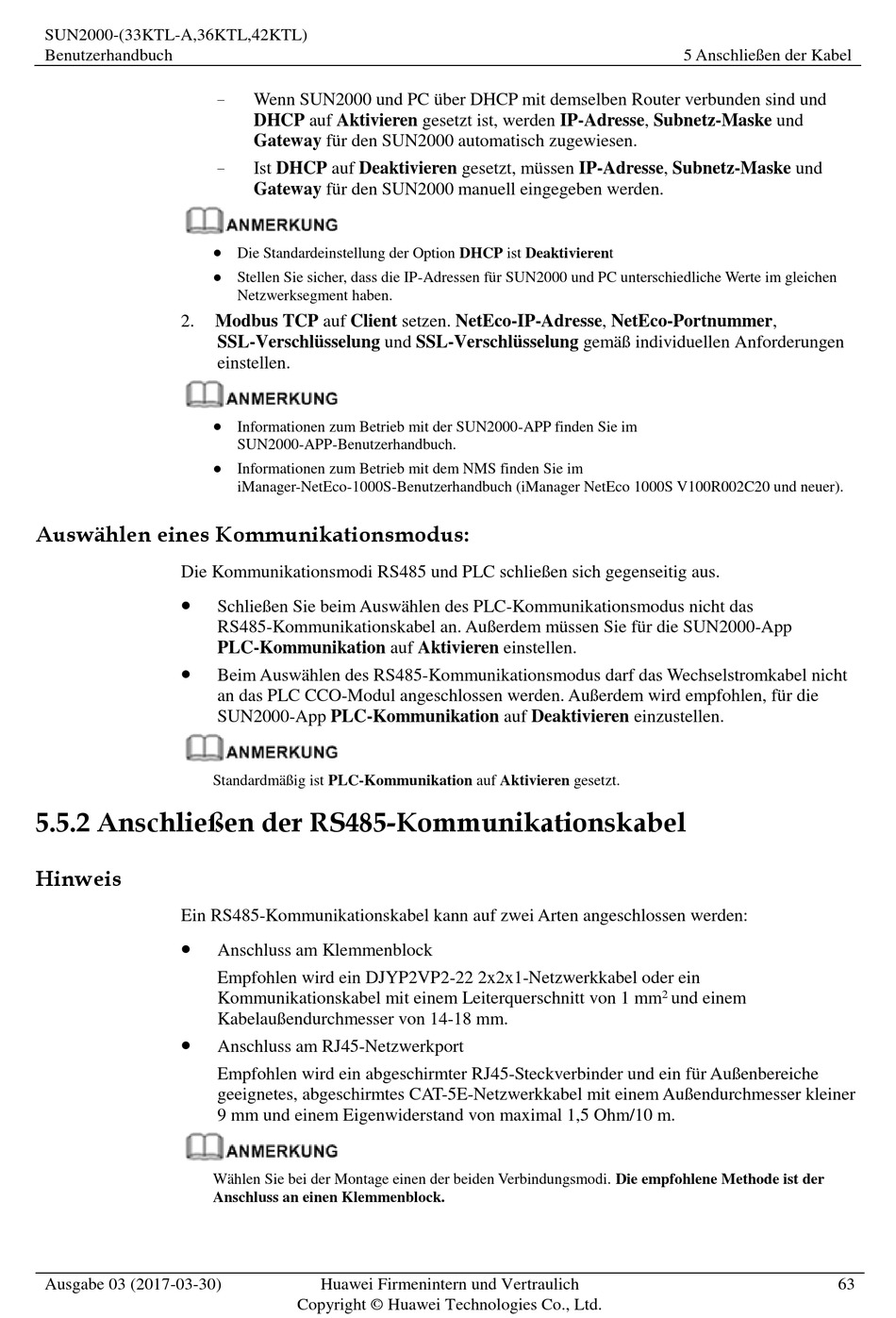

SUN2000-(33KTL-A,36KTL,42KTL)
Benutzerhandbuch
2.
Auswä hlen eines Kommunikationsmodus:
Die Kommunikationsmodi RS485 und PLC schließ en sich gegenseitig aus.


5.5.2 Anschließen der RS485-Kommunikationskabel
Hinweis
Ein RS485-Kommunikationskabel kann auf zwei Arten angeschlossen werden:


Ausgabe 03 (2017-03-30)
− Wenn SUN2000 und PC ü ber DHCP mit demselben Router verbunden sind und
DHCP auf Aktivieren gesetzt ist, werden IP-Adresse, Subnetz-Maske und
Gateway fü r den SUN2000 automatisch zugewiesen.
− Ist DHCP auf Deaktivieren gesetzt, mü ssen IP-Adresse, Subnetz-Maske und
Gateway fü r den SUN2000 manuell eingegeben werden.

Die Standardeinstellung der Option DHCP ist Deaktivierent

Stellen Sie sicher, dass die IP-Adressen fü r SUN2000 und PC unterschiedliche Werte im gleichen
Netzwerksegment haben.
Modbus TCP auf Client setzen. NetEco-IP-Adresse, NetEco-Portnummer,
SSL-Verschlü sselung und SSL-Verschlü sselung gemä ß individuellen Anforderungen
einstellen.
 Informationen zum Betrieb mit der SUN2000-APP finden Sie im
SUN2000-APP-Benutzerhandbuch.

Informationen zum Betrieb mit dem NMS finden Sie im
iManager-NetEco-1000S-Benutzerhandbuch (iManager NetEco 1000S V100R002C20 und neuer).
Schließ en Sie beim Auswä hlen des PLC-Kommunikationsmodus nicht das
RS485-Kommunikationskabel an. Auß erdem mü ssen Sie fü r die SUN2000-App
PLC-Kommunikation auf Aktivieren einstellen.
Beim Auswä hlen des RS485-Kommunikationsmodus darf das Wechselstromkabel nicht
an das PLC CCO-Modul angeschlossen werden. Auß erdem wird empfohlen, fü r die
SUN2000-App PLC-Kommunikation auf Deaktivieren einzustellen.
Standardmä ß ig ist PLC-Kommunikation auf Aktivieren gesetzt.
Anschluss am Klemmenblock
Empfohlen wird ein DJYP2VP2-22 2x2x1-Netzwerkkabel oder ein
Kommunikationskabel mit einem Leiterquerschnitt von 1 mm
Kabelauß endurchmesser von 14-18 mm.
Anschluss am RJ45-Netzwerkport
Empfohlen wird ein abgeschirmter RJ45-Steckverbinder und ein fü r Auß enbereiche
geeignetes, abgeschirmtes CAT-5E-Netzwerkkabel mit einem Auß endurchmesser kleiner
9 mm und einem Eigenwiderstand von maximal 1,5 Ohm/10 m.
Wä hlen Sie bei der Montage einen der beiden Verbindungsmodi. Die empfohlene Methode ist der
Anschluss an einen Klemmenblock.
Huawei Firmenintern und Vertraulich
Copyright © Huawei Technologies Co., Ltd.
5 Anschließ en der Kabel
2
und einem
63
