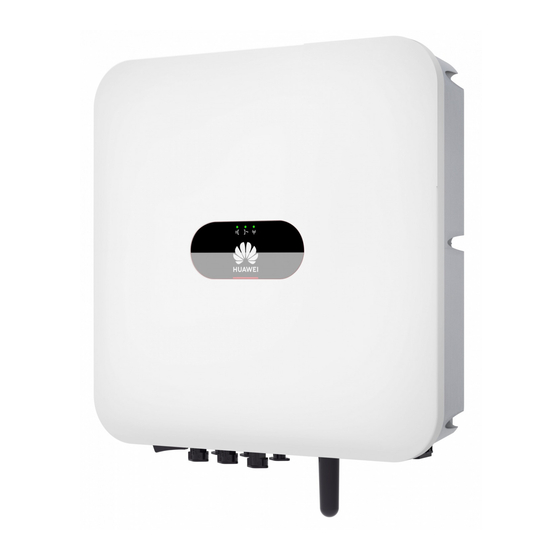

SUN2000-(3KTL-10KTL)-M1 Serie
Benutzerhandbuch
Ausgabe
16
Datum
2023-11-15
HUAWEI TECHNOLOGIES CO., LTD.

Werbung

loading

Inhaltszusammenfassung für Huawei SUN2000-M1-Serie

  • Seite 1 SUN2000-(3KTL-10KTL)-M1 Serie Benutzerhandbuch Ausgabe Datum 2023-11-15 HUAWEI TECHNOLOGIES CO., LTD.
  • Seite 2 Copyright © Huawei Technologies Co., Ltd. 2023. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung von Huawei Technologies Co., Ltd. in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert oder übertragen werden. Warenzeichen und Genehmigungen und andere Huawei-Warenzeichen sind Warenzeichen von Huawei Technologies Co., Ltd.
  • Seite 3 Zeigt eine mittlere Gefahr an, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht vermieden wird. Zeigt eine geringe Gefahr an, die zu leichten oder mittelschweren Verletzungen führen kann, wenn sie nicht vermieden wird. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 4 7.2.1.4 Kapazitätskontrolle wurde aktualisiert. Ausgabe 14 (25.09.2023) A Netzcodes wurde aktualisiert. Ausgabe 13 (06.09.2023) D Schnelles Herunterfahren wurde aktualisiert. Ausgabe 12 (30.08.2023) Über dieses Dokument wurde aktualisiert. 2.1 Produktinformation wurde aktualisiert. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 5 Ausgabe 07 (19.04.2022) 5.8.2 Anschließen des RS485-Kommunikationskabels (Smart Power Sensor) wurde aktualisiert. 5.8.6 Anschließen des NS-Schutz-Signalkabels wurde aktualisiert. 7.2.1 Energiesteuerung wurde aktualisiert. 10.1 Technische Spezifikationen des SUN2000 wurde aktualisiert. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 6 8.3 Fehlerbehebung wurde aktualisiert. Ausgabe 02 (20.11.2020) 7.2.1.3 Energiespeicherung – Steuerung wurde aktualisiert. Ausgabe 01 (30.09.2020) Die Ausgabe wird als erstmalige Anwendung im Betrieb (First Office Application, FOA) verwendet. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 7 4.4 Transportieren des SUN2000............................31 4.5 Montage der Montagehalterung............................31 4.5.1 Wandmontage................................32 4.5.2 Trägermontage................................34 5 Elektrische Anschlüsse.......................38 5.1 Sicherheitsmaßnahmen..............................38 5.2 Installationsvorbereitung.............................. 39 5.3 Anschließen des PE-Kabels............................42 5.4 Anschließen des AC-Ausgangsstromkabels......................... 44 Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 8 9 Handhabung des Wechselrichters..................120 9.1 Entfernen des SUN2000............................. 120 9.2 Verpacken des SUN2000............................120 9.3 Entsorgen des SUN2000.............................120 10 Technische Vorgaben......................121 10.1 Technische Spezifikationen des SUN2000.......................121 10.2 Technische Spezifikationen des Optimierers......................127 Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 9 Benutzerhandbuch Inhaltsverzeichnis A Netzcodes........................... 130 B Inbetriebnahme des Geräts.....................132 C Zurücksetzen des Kennworts....................135 D Schnelles Herunterfahren.......................138 E Lokalisieren von Isolationswiderstandsfehlern..............139 F KI Energiemanagementassistent (EMMA)................143 G Kurzwörter und Abkürzungen....................144 Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd. viii...
  • Seite 10 Taifune, Wirbelstürme, Tornados und andere extreme Wetterbedingungen beschädigt. Das Gerät wird außerhalb der in diesem Dokument angegebenen Bedingungen betrieben. Das Gerät wird in Umständen installiert oder verwendet, die nicht den internationalen, nationalen oder regionalen Standards entsprechen. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 11 Ringe und Halsketten, um Stromschläge zu vermeiden. GEF AHR Verwenden Sie während der Vorgänge spezielle isolierte Werkzeuge, um Stromschläge oder Kurzschlüsse zu vermeiden. Die dielektrische Spannungsfestigkeit muss den örtlichen Gesetzen, Vorschriften, Normen und Spezifikationen entsprechen. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 12 – Fachleute: Personal, das mit den Arbeitsprinzipien und der Gerätestruktur vertraut ist, im Betrieb des Geräts geschult oder erfahren ist und die Quellen und das Ausmaß verschiedener potenzieller Gefahren bei der Installation, dem Betrieb und der Wartung des Geräts kennt Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 13 Geräteschäden, Leistungsabfall, Stromausfällen oder Personenschäden kommen. W ARNUNG Installieren Sie das Erdungskabel bei Geräten zuerst, die geerdet werden müssen, wenn Sie das Gerät installieren, und entfernen Sie das Erdungskabel zuletzt, wenn Sie das Gerät entfernen. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 14 Warnschilder in der Nähe der vor- und nachgeschalteten Schalter oder Leistungsschalter an, um ein versehentliches Einschalten zu verhindern. Das Gerät kann erst nach Abschluss der Fehlerbehebung eingeschaltet werden. Öffnen Sie keine Abdeckungen des Geräts. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 15 Anforderungen entspricht. Wenn Sie Kabel verlegen, lassen Sie zwischen den Kabeln und wärmeerzeugenden Komponenten oder Bereichen einen Abstand von mindestens 30 mm. Dadurch wird eine Verschlechterung oder Beschädigung der Kabelisolierschicht verhindert. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 16 Halten Sie die Installations- und Betriebsumgebungen der Geräte innerhalb der zulässigen Bereiche. Andernfalls werden Leistung und Sicherheit beeinträchtigt. Installieren, verwenden oder betreiben Sie keine für den Außenbereich vorgesehenen Geräte und Kabel (einschließlich, aber nicht beschränkt auf das Bewegen von Geräten, Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 17 Organisation geprüft wurden. Verwenden Sie keine Werkzeuge, die Kratzspuren aufweisen oder die Prüfung nicht bestanden haben oder deren Gültigkeitsdauer für die Prüfung abgelaufen ist. Stellen Sie sicher, dass die Werkzeuge sicher und nicht überlastet sind. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 18 Ort, passen Sie die Position Ihrer Handflächen an und heben Sie ihn dann an. Bewegen Sie einen schweren Gegenstand stabil mit ausgeglichener Kraft bei einer gleichmäßigen und niedrigen Geschwindigkeit. Stellen Sie den Gegenstand stabil und Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 19 Achten Sie bei Verwendung einer Stehleiter darauf, dass die Zugseile gesichert sind. Wenn eine Anlegeleiter verwendet wird, beträgt der empfohlene Winkel der Leiter zum Boden 75 Grad, wie in der folgenden Abbildung gezeigt. Zur Messung des Winkels kann ein Winkel verwendet werden. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 20 Stehen Sie während des Hebens nicht unter dem Kran oder den angehobenen Gegenständen oder gehen Sie nicht darunter. Lassen Sie Stahlseile und Hebezeuge nicht nachschleppen und lassen Sie angehobene Gegenstände nicht gegen harte Objekte stoßen. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 21 Um Kurzschlüsse oder andere Risiken zu vermeiden, bohren Sie keine Löcher in erdverlegte Rohre oder Kabel. Schützen Sie das Gerät beim Bohren vor Spänen. Entfernen Sie nach dem Bohren alle Späne. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 22 Modell Dieses Dokument behandelt die folgenden SUN2000-Modelle: SUN2000-3KTL-M1 SUN2000-4KTL-M1 SUN2000-5KTL-M1 SUN2000-6KTL-M1 SUN2000-8KTL-M1 SUN2000-10KTL-BEM1 SUN2000-10KTL-M1 ANMERKUNG SUN2000-8KTL-M1, SUN2000-10KTL-BEM1 und SUN2000-10KTL-M1 sind in Australien nicht einsetzbar. Abbildung 2-1 Modellbeschreibung (SUN2000-5KTL-M1 dient als Beispiel) Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 23 1100 V DC Netzanwendung Der SUN2000 eignet sich für netzgebundene Dachsysteme in Wohngebieten und kleinere netzgebundene PV-Bodenanlagen. In der Regel besteht ein netzgebundenes System aus PV- Strings, netzgebundenen Wechselrichtern, AC-Schaltern und Stromverteilereinheiten. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 24 Weitere Informationen zu Gerätenetzwerken finden Sie im LUNA2000-(5-30)-S0 Benutzerhandbuch. ANMERKUNG Eine ausführliche Vorgangsbeschreibung für Geräte im Netzwerk finden Sie in folgenden Anleitungen: SUN2000-450W-P Smart PV-Optimierer Kurzanleitung LUNA2000-(5-30)-S0 Benutzerhandbuch Backup Box-(B0, B1) Kurzanleitung Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 25 Wenn der SUN2000 an das TT-Netz angeschlossen wird, muss die N-PE-Spannung unter 30 V liegen. l Wenn der SUN2000 an das IT-Netz angeschlossen wird, setzen Sie Isolierung auf Eingang ungeerdet, mit TF. 2.2 Beschreibung des Geräts Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 26 An der rechten und linke Seite des SUN2000 sind zwei M6-Schraubenlöcher für die Montage der Abdeckung reserviert. Tabelle 2-2 Beschreibung der Kontrollleuchten Kategorie Status Beschreibung Gerät in LED1 LED2 Betrieb Leuchtet Leuchtet grün Der SUN2000 ist an das grün Stromnetz gekoppelt. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 27 Isolationswiderstand niedrig sein. Blinkt rot in kurzen Alarm für Wechselstrom- Abständen Umgebung. Es kann beispielsweise das Stromnetz Unterspannung, Überspannung, Überfrequenz oder Unterfrequenz aufweisen. Leuchtet rot Leuchtet rot Fehler Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 28 Es dauert 5 Minuten, bis sich der SUN2000 auf eine sichere Spannung entladen hat. Warnung vor Verbrennung Berühren Sie einen laufenden SUN2000 nicht, da er am Gestell hohe Temperaturen erzeugt. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 29 MAC-Adresse des Weist die MAC-Adresse SUN2000 aus. QR-Code für die WLAN- Scannen Sie den QR- Verbindung des SUN2000 Code, um sich mit dem WLAN-Netzwerk des SUN2000 von Huawei zu verbinden. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 30 Zwei PV-Strings werden mit dem SUN2000 verbunden und ihre maximalen Leistungspunkte werden durch zwei MPPT-Stromkreise (Maximum Power Point Tracking) verfolgt. Der SUN2000 wandelt Gleichstrom über einen Wechselrichter-Schaltkreis in dreiphasigen Wechselstrom um. Überspannungsschutz wird sowohl auf Gleichstrom- als auch Wechselstromseite unterstützt. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 31 SUN2000-(3KTL-10KTL)-M1 Serie Benutzerhandbuch 2 Überblick Abbildung 2-6 Konzeptdiagramm des SUN2000 2.4.2 Arbeitsmodi Der SUN2000 funktioniert im Standby-, Betriebs- oder Herunterfahr-Modus. Abbildung 2-7 Arbeitsmodi Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 32 Im Herunterfahrmodus wechselt der SUN2000 in den Standby-Modus, nachdem ein Hochfahrbefehl erkannt oder der Fehler beseitigt wurde. l Wenn im Herunterfahrmodus der Schwarzstartschalter des Akkus gedrückt wird, wechselt der SUN2000 in den Betriebsmodus. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 33 Während der Lagerung sind regelmäßige Inspektionen durchzuführen. Ersetzen Sie gegebenenfalls das Verpackungsmaterial. Wenn der SUN2000 seit einem langen Zeitraum gelagert wurde, sollte er vor einer Inbetriebnahme von qualifiziertem Personal inspiziert und geprüft werden. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 34 Komponenten intakt sind und der Lieferumfang vollständig ist. Wenden Sie sich bei Schäden oder fehlenden Komponenten an Ihren Lieferanten. ANMERKUNG Nähere Einzelheiten zur Anzahl der gelieferten Komponenten finden Sie in der Packing List im Verpackungskarton. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 35 Gummihammer Universalmesser Modell: PV-MS-HZ Gabelschlüssel; Hersteller: Stäubli Crimpwerkzeug Kabelschneider Multimeter Staubsauger Modell: PV- Gleichspannungsmess- CZM-22100/19100; bereich ≥ 1100 V DC Hersteller: Stäubli Filzstift Maßband Herkömmliche oder Crimpwerkzeug für digitale Wasserwaage Kabelanschlussklem- Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 36 Brand geraten kann. Eine Salzluftzone ist definiert als 500 m-breiter Küstenstreifen bzw. jede Region, die einer Meeresbrise ausgesetzt ist. Die Regionen, die einer Meeresbrise ausgesetzt ist, variieren je nach Witterung (wie Taifunen und Monsun) oder Gelände (wie Dämme und Hügel). Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 37 Montieren Sie den SUN2000 vertikal oder mit einer maximalen Neigung von 15 Grad, um eine angemessene Wärmeableitung zu ermöglichen. Montieren Sie den SUN2000 nicht in einer nach vorne, sehr stark nach hinten oder seitlich geneigten oder horizontalen oder umgekehrten Position. Abbildung 4-1 Montageneigungen Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 38 Wenn mehrere Einheiten des SUN2000 zu montieren sind, montieren Sie sie horizontal, sofern ausreichend Platz zur Verfügung steht; wenn nicht genügend Platz vorhanden sein sollte, montieren Sie sie im Dreieckmodus. Gestapelte Montage wird nicht empfohlen. Abbildung 4-3 Horizontale Montage (empfohlen) Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 39 SUN2000-(3KTL-10KTL)-M1 Serie Benutzerhandbuch 4 Montage Abbildung 4-4 Versetzte Montage (empfohlen) Abbildung 4-5 Gestapelte Montage (nicht empfohlen) Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 40 Legen Sie eine Schaumstoffunterlage oder Pappe unter den SUN2000, um das Gehäuse vor Beschädigungen zu schützen. Abbildung 4-6 Transportieren des SUN2000 ----Ende 4.5 Montage der Montagehalterung Sicherheitshinweise zur Montage Abbildung 4-7 Zeigt die Abmessungen der Montagelöcher beim SUN2000. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 41 Die Dehnschrauben M6x60 werden mit dem SUN2000 geliefert. Wenn Länge und Anzahl der Schrauben nicht den Installationsanforderungen entsprechen, verwenden Sie bitte eigene M6- Dehnschrauben aus Edelstahl. Abbildung 4-8 Aufbau einer Dehnschraube (1) Schraube (2) Mutter (3) Federscheibe (4) Flache Unterlegscheibe (5) Spreizhülse Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 42 Für das in Australien verwendete Modell muss dieser Schritt gemäß der lokalen Standards ausgeführt werden. Abbildung 4-10 Montieren der Sicherungsschraube für den DC-Schalter Schritt 4 Montieren Sie den SUN2000 auf die Montagehalterung. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 43 Abbildung 4-12 Montieren eines Diebstahlschutz-Schlosses ----Ende 4.5.2 Trägermontage Voraussetzungen Stellen Sie M6-Schraubensätze aus Edelstahl (mit flachen Unterlegscheiben, Federscheiben und M6-Schrauben) entsprechender Längen sowie passende flache Unterlegscheiben und Muttern für die entsprechende Befestigungsart bereit. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 44 Position der Löcher mit einem Filzstift. Abbildung 4-13 Bestimmen der Position für Bohrlöcher Schritt 2 Bohren Sie die Löcher mit einer Schlagbohrmaschine. ANMERKUNG Es wird geraten, die Bohrlochstellen durch Auftragen von Rostschutzfarbe zu schützen. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 45 Norm sichert die Sicherungsschraube den DC-Schalter, um zu verhindern, dass der SUN2000 versehentlich gestartet wird. l Für das in Australien verwendete Modell muss dieser Schritt gemäß der lokalen Standards ausgeführt werden. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 46 Stellen Sie sicher, dass das Schloss erfolgreich montiert werden kann. l Es wird ein wasserdichtes Schloss für den Außenbereich empfohlen. l Bewahren Sie den Schlüssel zum Diebstahlschutz-Schloss sicher auf. Abbildung 4-18 Montieren eines Diebstahlschutz-Schlosses ----Ende Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 47 Beim Anklemmen von Kabeln ist jederzeit geeignete persönliche Schutzkleidung zu tragen. l Um einen schlechten Kabelkontakt aufgrund einer Überbeanspruchung zu vermeiden, wird empfohlen, die Kabel aufzuwickeln und dann an die entsprechenden Ports anzuschließen. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 48 (grüngelbe Kabel dürfen nur zur Erdung verwendet werden). 5.2 Installationsvorbereitung Abbildung 5-1 Kabelanschlüsse des SUN2000 (gestrichelte Kästchen weisen auf optionale Bauelemente hin) HINWEIS Falls ein Smart Dongle konfiguriert ist, sollten Sie dieses montieren, bevor Sie das Signalkabel anschließen. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 49 Wählen Sie die Geräte aus, die die Vom örtlichen Stromnetz- Stromnetzplanungsanforderungen Stromnetzunterneh- Planungsgerät erfüllen. men bereitgestellt (Optional) Wählen Sie ggf. ein geeignetes Vom Benutzer Schalter für Modell aus. bereitgestellt schnelles Herunterfahren Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 50 Sie nach dem Modell des Smart Dongles suchen. Tabelle 5-2 Kabelbeschreibung Anz. Bezeichnung Empfohlene Spezifikationen DC-Eingangsstromkabel Herkömmliches PV- l Leiterquerschnittsfl- Kabel für den äche: 4-6 mm (Optional) Akkukabel Außenbereich l Kabelaußendurchmes (Empfohlenes Modell: ser: 5,5-9 mm PV1-F) Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 51 Der Erdungspunkt am AC-Ausgangsanschluss dient ausschließlich als PE-Potenzialausgleichspunkt und ist kein Ersatz für den Erdungspunkt am Gehäuse. l Es wird empfohlen, Silicagel oder Farbe um den Erdungsanschluss herum aufzutragen, nachdem das PE-Kabel angeschlossen wurde. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 52 Kabelschuh haben. l Umwickeln Sie den unisolierten Crimpbereich mit Wärmeschrumpfschlauch oder PVC- Isolierband. Der Wärmeschrumpfschlauch dient als Beispiel. l Wenn Sie eine Heißluftpistole verwenden, schützen Sie die Geräte vor dem Versengen. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 53 Abbildung 5-3 Anschließen des PE-Kabels ----Ende 5.4 Anschließen des AC-Ausgangsstromkabels Sicherheitsmaßnahmen Ein dreiphasiger AC-Schalter muss an der Wechselstromseite des SUN2000 montiert werden. Wählen Sie ein geeignetes Überstromschutzgerät, das den lokalen Richtlinien zur Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 54 AC-Schalter an. Andernfalls kann der Schalter versehentlich auslösen. l Wird der AC-Schalter mit Spezifikationen verwendet, die sich außerhalb lokaler Normen, Vorschriften oder der Empfehlungen von Huawei befinden, kann es in Ausnahmefällen vorkommen, dass sich der Schalter nicht rechtzeitig ausschaltet, was zu schwerwiegenden Fehlfunktionen führen kann.
  • Seite 55 Kabelleiter vollständig innerhalb der Leitereinführungspunkte liegen und keine Isolationsschicht in die Leitereinführungspunkte eingepresst wird. Andernfalls kann es zu Funktionsstörungen oder Beschädigungen des Geräts während des Betriebs kommen. Abbildung 5-5 Dreiadriges Kabel (L1, L2 und L3) Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 56 Abbildung 5-8 Fünfadriges Kabel (L1, L2, L3, N und PE) ANMERKUNG Die in den Abbildungen gezeigten Kabelfarben dienen nur zu Referenzzwecken. Wählen Sie gemäß den im jeweiligen Land geltenden Standards ein entsprechendes Kabel aus. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 57 Achten Sie darauf, dass der AC-Steckverbinder sicher angeschlossen ist. Abbildung 5-9 Sichern des AC-Steckverbinders Schritt 3 Überprüfen Sie die Verlegung des AC-Ausgangsstromkabels. Abbildung 5-10 Kabelweg ----Ende Trennung Die Trennung kann in umgekehrter Reihenfolge durchgeführt werden. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 58 Sonneneinstrahlungsstärke abends nachlässt und der PV-String-Strom auf unter 0,5 A zurückgeht. Schalten Sie anschließend den DC-Schalter aus, und ziehen Sie die Plus- und Minus-Steckverbinder ab. Korrigieren Sie die Polarität des PV-Strings, bevor Sie den String wieder an den SUN2000 anschließen. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 59 Gleichstromkurzschluss auftreten und den SUN2000 beschädigen. Der verursachte Schaden am Gerät wird von keiner Garantie abgedeckt. Klemmenbeschreibung Abbildung 5-11 Klemme (1) DC-Eingangsklemme (2) Akkuklemme Abbildung 5-12 Korrekte Anschlussklemmen Vorgehensweise Schritt 1 Montieren Sie die DC-Eingangsstromkabel. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 60 Ist die Spannung höher als 1100 V DC, sind zu viele PV-Module auf dem gleichen String konfiguriert. Entfernen Sie einzelne PV-Module. l Wenn der PV-String mit einem Optimierer konfiguriert ist, prüfen Sie die Kabelpolarität anhand der Anweisungen in der Kurzanleitung des Smart PV-Optimierers. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 61 Zum Entfernen der Plus- und Minus-Steckverbinder vom SUN2000 führen Sie einen Gabelschlüssel in das Bajonett ein. Drücken Sie den Schlüssel dann mit Kraft hinein. Entfernen Sie dann vorsichtig die DC-Steckverbinder. Abbildung 5-14 Entfernen von DC-Steckverbindern Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 62 Gleichstromkurzschluss auftreten und den SUN2000 beschädigen. Der verursachte Schaden am Gerät wird von keiner Garantie abgedeckt. l Das Kabel zwischen dem Akku und dem SUN2000 sollte höchstens 10 Meter lang sein (empfohlen werden 5 Meter oder weniger). Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 63 Schritt 2 Führen Sie die Plus- und Minus-Steckverbinder in die entsprechenden Akkuklemmen des SUN2000 ein. HINWEIS Nachdem die Plus- und Minus-Steckverbinder eingerastet sind, ziehen Sie die Akkukabel zurück, um sicherzustellen, dass sie sicher angeschlossen sind. Abbildung 5-15 Anschließen der Akkukabel Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 64 Wenn Sie die SIM-Karte entnehmen, drücken Sie diese nach innen, um sie zu entfernen. l Achten Sie beim Wiedereinsetzen der Abdeckung des Smart Dongles darauf, dass der Verschluss mit einem hörbaren Klicken einrasten. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 65 Stellen Sie sicher, dass sich der Schutzmantel des Kabels im Steckverbinder befindet, überschüssige Adern vom Schutzmantel abgeschnitten sind, dass die freiliegende Ader vollständig in die Kabelöffnung eingeführt ist und dass das Kabel sicher angeschlossen ist. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 66 Verbinden mit 485B1-1 RS485B-, 485B1-2 RS485B-, Signalanschluss dem RS485- RS485- RS485- Signalanschlus Differenzialsig- Differenzialsi SmartLogger s des nal – gnal – SmartLogger Erdungspunkt Erdungspunkt auf der auf der Abschirmungss Abschirmung chicht sschicht Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 67 Wird zur Herunterfahren zum Verbinden DI1/DI2/DI3/ Verbindung des DI- mit dem GND Signalanschluss- es zum schnellen DI1/DI2/DI3/ Herunterfahren DI4 verwendet oder dient als Port für das Signalkabel des NS-Schutzes. Netzwerkmodi Smart Dongle-Netzwerkaufbau Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 68 Jeder Wechselrichter kann an den Akku angeschlossen werden. (Der mit dem Smart Dongle verbundene Wechselrichter muss an den Akku angeschlossen sein.) l Wenn der SUN2000-(3KTL–10KTL)-M1 und der SUN2000-(2KTL–6KTL)-L1 kaskadiert sind, können maximal drei Wechselrichter kaskadiert werden. SmartLogger-Netzwerkaufbau Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 69 Um die Reaktionsgeschwindigkeit des Systems sicherzustellen, wird empfohlen, den Haushaltsstromzähler an einen COM-Anschluss anzuschließen. 5.8.1 Anschließen des RS485-Kommunikationskabels (Kaskadierung von Wechselrichtern) Vorgehensweise Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 70 Schritt 2 Verbinden Sie den Signalkabelanschluss mit dem COM-Anschluss. Abbildung 5-22 Sichern des Signalkabelanschlusses ----Ende 5.8.2 Anschließen des RS485-Kommunikationskabels (Smart Power Sensor) Kabelverbindung Die folgenden Abbildungen zeigen die Kabelverbindungen zwischen dem Wechselrichter und den Zählern DTSU666-H und YDS60-C24. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 71 SUN2000-(3KTL-10KTL)-M1 Serie Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-23 Dreiphasige, dreiadrige Kabelverbindung mit DTSU666-H (Smart Dongle- Vernetzung) (1) Abschirmungsschicht des Signalkabels Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 72 SUN2000-(3KTL-10KTL)-M1 Serie Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-24 Dreiphasige, dreiadrige Kabelverbindung mit YDS60-C24 (Smart Dongle- Vernetzung) (1) Abschirmungsschicht des Signalkabels Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 73 SUN2000-(3KTL-10KTL)-M1 Serie Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-25 Dreiphasige vieradrige Verbindung (Smart Dongle-Netzwerk) (1) Abschirmungsschicht des Signalkabels Die folgenden Abbildungen zeigen die Kabelverbindungen zwischen dem Wechselrichter und dem DTSU666-HW-Leistungsmesser. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 74 SUN2000-(3KTL-10KTL)-M1 Serie Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-26 Dreiphasige dreiadrige Direktverbindung (Smart Dongle-Netzwerk) (1) Abschirmungsschicht des Signalkabels Abbildung 5-27 Dreiphasige vieradrige Direktverbindung (Smart Dongle-Netzwerk) Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 75 SUN2000-(3KTL-10KTL)-M1 Serie Benutzerhandbuch 5 Elektrische Anschlüsse (1) Abschirmungsschicht des Signalkabels Abbildung 5-28 Dreiphasige dreiadrige Direktverbindung (SmartLogger-Netzwerk) (1) Abschirmungsschicht des Signalkabels Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 76 Für ein dreiphasiges, dreiadriges System müssen Sie den Kabelverbindungsmodus einstellen, sonst wird die Spannung nicht korrekt angezeigt. Tabelle 5-4 Wählen Sie den Kabelverbindungsmodus aus Parameter Hinweis Wählen Sie den Kabelverbindungsmodus aus: 0: n.34 bedeutet dreiphasig/vieradrig. 1: n.33 bedeutet dreiphasig/dreiadrig. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 77 Schritt 2 Schließen Sie das Signalkabel an den COM-Anschluss an. Abbildung 5-31 Sichern des Signalkabelanschlusses ----Ende 5.8.3 Verbinden eines RS485-Kommunikationskabels (zwischen einem Haushaltsstromzähler und einem Akku) Vorgehensweise Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 78 Schritt 2 Verbinden Sie den Signalkabelanschluss mit dem COM-Anschluss. Abbildung 5-33 Sichern des Signalkabelanschlusses ----Ende 5.8.4 Anschließen des Stromnetzplanungs-Signalkabels Kabelverbindung Die folgende Abbildung zeigt die Kabelverbindungen zwischen dem Wechselrichter und dem Rundsteuergerät. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 79 Abbildung 5-34 Kabelverbindung Vorgehensweise Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Abbildung 5-35 Kabelmontage Schritt 2 Schließen Sie das Signalkabel an den COM-Anschluss an. Abbildung 5-36 Sichern des Signalkabelanschlusses ----Ende Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 80 Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Abbildung 5-37 Kabelmontage Schritt 2 Verbinden Sie den Signalkabelanschluss mit dem COM-Anschluss. Abbildung 5-38 Sichern des Signalkabelanschlusses ----Ende 5.8.6 Anschließen des NS-Schutz-Signalkabels Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 81 Funktionsparameter > Potenzialfreie Kontaktfunktion und stellen Sie die Potenzialfreie Kontaktfunktion auf NS-Schutz ein. Abbildung 5-39 Anschließen von kaskadierten Wechselrichtern an den NS-Schutzschalter Schritt 1 Schließen Sie die Signalkabel der kaskadierten Wechselrichter an die Signalkabelverbinder Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 82 Spannungsänderung herunter. Wenn die Verbindung des NA-Schutzgeräts getrennt wird, beträgt die Spannung am AI1-Anschluss 0 V und der Wechselrichter wird heruntergefahren. Wird das NA- Schutzgerät wieder angeschlossen, beträgt die Spannung am AI1-Anschluss 12 V und Sie müssen den Wechselrichter manuell starten. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 83 SUN2000-(3KTL-10KTL)-M1 Serie Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-42 Anschließen des SmartLoggers an den NS-Schutzschalter Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 84 Schalter Die DC-Schalter und alle Schalter für die Verbindung mit dem SUN2000 sind ausgeschaltet. Kabelanschluss Das AC-Ausgangsstromkabel, die DC- Eingangsstromkabel, das Akkukabel und das Signalkabel sind ordnungsgemäß und sicher angeschlossen. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 85 Wenn der Gleichstromschalter eingeschaltet und der Wechselstromschalter ausgeschaltet ist, gibt der SUN2000 einen Netzausfall-Alarm aus. Der SUN2000 startet erst dann normal, wenn der Fehler automatisch behoben wurde. Schritt 3 (Optional) Entfernen Sie die Sicherungsschraube vom DC-Schalter. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 86 Datensicherung orange Blinkt in Standby im Backup-Modus langen Abständen orange Blinkt in Blinkt in langen Abständen Ü berlast im Backup-Modus langen orange Abständen orange Sowohl Gleichstrom als auch Wechselstrom sind ausgeschaltet. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 87 Modus im Standby befindet, prüfen Sie die Wechselrichteralarme und beheben Sie den Fehler. Schritt 7 (Optional) Beobachten Sie die LED-Anzeige am Smart Dongle, um den Betriebszustand zu überprüfen. WLAN-FE Smart Dongle Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 88 Die Parameter für die Abständen (0,2 s Verbindung zum Router lang ein und 0,2 s sind nicht eingestellt. lang aus) Leuchtet dauerhaft Anormal Der Smart Dongle ist defekt. Ersetzen Sie den Smart Dongle. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 89 Tabelle 6-4 Beschreibung der Kontrollleuchten Kontrollleuch Status Anmerkunge Beschreibung Normal Der Smart Dongle ist nicht gesichert oder nicht eingeschaltet. Gelb (blinkt Leuchtet dauerhaft Normal Der Smart Dongle ist gleichzeitig gesichert und grün und rot) eingeschaltet. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 90 Überprüfen Sie, ob die SIM-Karte installiert bzw. richtig eingesetzt wurde. Wenn dies nicht der Fall ist, installieren Sie die SIM-Karte bzw. nehmen Sie sie heraus und setzen Sie sie wieder ein. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 91 Anbieter. Überprüfen Sie, ob der Tarif und der Datenverkehr der SIM- Karte normal sind. Wenn dies nicht der Fall ist, laden Sie die SIM- Karte auf, und kaufen Sie Datenverkehrsvolu- men. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 92 SUN2000 mit dem Smart Dongle übereinstimmt. – Verbinden Sie den Smart Dongle mit einem anderen SUN2000. Überprüfen Sie, ob der Smart Dongle oder der USB- Anschluss des SUN2000 defekt ist. ----Ende Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 93 Mensch-Maschine-Interaktion 7.1 Inbetriebnahme der App 7.1.1 Herunterladen der FusionSolar-App Methode 1: Suchen Sie in Huawei AppGallery nach FusionSolar und laden Sie das neueste Installationspaket herunter. Methode 2: Öffnen Sie mit dem Browser des Mobiltelefons https://solar.huawei.com und laden Sie das neueste Installationspaket herunter.
  • Seite 94 Abbildung 7-3 Erstellen des ersten Installationsanbieterkontos HINWEIS Zum Erstellen mehrerer Installationsanbieterkonten für ein Unternehmen melden Sie sich bei der FusionSolar-App an und tippen Sie auf Benutzer hinzufügen, um ein Installationsanbieterkonto hinzufügen. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 95 Start wird nicht unterstützt). Stellen Sie den Netzcode basierend auf der Region ein, in der sich die PV-Anlage befindet. l Einzelheiten zur Verwendung des Stationsbereitstellungsassistenten finden Sie in der Datei FusionSolar App Quick Guide. Sie können das Dokument auch durch Scannen des QR-Codes abrufen. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 96 ANMERKUNG Sie können das Foto der physischen Layoutvorlage auch folgendermaßen auf der Web-UI hochladen: Melden Sie sich bei https://intl.fusionsolar.huawei.com an, um auf die Web-UI des FusionSolar Smart PV-Managementsystems zuzugreifen. Klicken Sie auf der Start auf den Anlagennamen, um die Anlagenseite aufzurufen. Wählen Sie Layout, klicken Sie auf Speichem und laden Sie das Foto der physischen Layoutvorlage hoch.
  • Seite 97 7 Mensch-Maschine-Interaktion Abbildung 7-7 Hochladen eines Bildes der physischen Layoutvorlage (Web-UI) Schritt 2 Melden Sie sich bei https://intl.fusionsolar.huawei.com an, um auf die Web-UI des FusionSolar Smart PV-Managementsystems zuzugreifen. Klicken Sie auf der Start auf den Anlagennamen, um die Anlagenseite aufzurufen. Wählen Sie Layout. Wählen Sie Layout erstellen und erstellen Sie nach Aufforderung eine physische Layoutvorlage.
  • Seite 98 Um weitere Parameter festzulegen, tippen Sie auf Einstellungen. Einzelheiten zu den Parametern finden Sie in der FusionSolar App and SUN2000 App User Manual. Sie können das Dokument auch durch Scannen des QR-Codes abrufen. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 99 Schutz vor Rückströmung an. Hysterese der Gibt den Totbereich für die Anpassung der Ausgangsleistung Leistungsrege des SUN2000 an. Wenn die Leistungsschwankung innerhalb der lung Hysterese der Leistungsregelung liegt, wird die Leistung nicht angepasst. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 100 Prozent fest. Wenn das Kommunikationsmodul keine für Messdaten erkennt oder die Kommunikation zwischen dem Ausfallsicher Kommunikationsmodul und dem SUN2000 unterbrochen ist, heit liefert das Kommunikationsmodul den Minderungswert der Wirkleistung des SUN2000 in Prozent. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 101 Parameter auf Aktivieren gesetzt ist, setzt der SUN2000 hung die Leistung entsprechen des Minderungsprozentsatzes der Ausfallsicher Wirkleistung herab, wenn die Kommunikation zwischen dem SUN2000 und dem Kommunikationsmodul über einen Zeitraum unterbrochen ist, der die Erkennungszeit der Kommunikationsunterbrechung überschreitet. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 102 Hinweis a: Dieser Parameter wird nur für den AS4777-Netzcode unterstützt. ----Ende 7.2.1.2 Scheinleistungssteuerung auf der Ausgangsseite des Wechselrichters Tippen Sie auf dem Startbildschirm auf Einstellungen > Leistungsanpassung, um die Wechselrichterparameter einzustellen. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 103 Die Screenshots in diesem Kapitel wurden in der SUN2000 3.2.00.011-App aufgenommen. Die App wird aktualisiert. Die tatsächlichen Bildschirmanzeigen haben Vorrang. Funktion Wenn der Wechselrichter eine Verbindung mit einem Akku herstellt, fügen Sie den Akku hinzu und legen Sie Akkuparameter fest. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 104 Beschreibung auf dem App-Bildschirm. l Verwendungszeit l Komplett ins Netz einspeisen Maximale Ladeleistung Behalten Sie diesen Parameter für die l Laden: [0, maximale (kW) maximale Ladeleistung bei. Eine zusätzliche Ladeleistung] Konfiguration ist nicht erforderlich. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 105 SUN2000- Einzelner Wechselrichter + Smart Dongle (WLAN-FE) + (5KTL-12KTL)-M1 LUNA2000 verbunden mit dem Managementsystem Parametereinstellungen Wählen Sie auf dem Startbildschirm Leistungsanpassung > Kapazitätskontrolle und legen Sie die Parameter für Kapazitätskontrolle fest. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 106 1. Vor dem Aktivieren der l Deaktivieren Kapazitätskontrolle, stellen Sie l Aktive Von AC-Seite laden auf Kapazitätsgrenze Aktivieren. 2. Vor dem Deaktivieren der Von AC-Seite laden, stellen Sie Kapazitätskontrolle auf Deaktivieren. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 107 Steuerung und stellen Sie Peak Shaving ein. Verbinden Sie die App mit dem SmartLogger durch Scannen des QR-Codes, wählen Sie Leistungsanpassung > Peak Shaving und stellen Sie die entsprechenden Parameter ein. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 108 Ein nicht ordnungsgemäßer Anschluss oder Beschädigungen von PV-Modulen oder Kabeln können Lichtbögen verursachen, die zu Bränden führen können. SUN2000-Geräte von Huawei bieten eine einzigartige Bogenerkennung gemäß UL 1699B-2018 als Schutz vor Bediener- und Sachschäden. Diese Funktion ist standardmäßig aktiviert. Der SUN2000 erkennt automatisch Lichtbögen.
  • Seite 109 Schutzzeit der maximalen Spannung über 10 Minuten (59.S1), der maximalen Überspannung (59.S2), minimalen Unterspannung (27.S1), minimalen Unterspannung (27.S2), maximalen Überfrequenz (81.S1), maximalen Überfrequenz (81.S2), minimalen Unterfrequenz (81.S) und minimalen Unterfrequenz (81.S2). Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 110 (27.S1) die Schutzzeit beträgt 1,5 Sekunden. Minimale Der standardmäßige Schutz-Schwellenwert für die Unterspannung Unterspannung liegt bei 34,5 V (0,15 Vn) und die standardmäßige Schwelle für die (27.S2) Schutzzeit beträgt 0,2 Sekunden. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 111 Bildschirm auf Berichte, um den IPS-Überprüfungsbericht anzuzeigen. ----Ende 7.3 SmartLogger-Netzwerkaufbau-Szenario Siehe PV Plants Connecting to Huawei Hosting Cloud Quick Guide (Inverters + SmartLogger3000 + RS485 Networking). Diesen können Sie durch Scannen des QR-Codes abrufen. Abbildung 7-19 SmartLogger3000 Ausgabe 16 (2023-11-15) Copyright ©...
  • Seite 112 Wechselrichter zu bedienen. l Schalten Sie vor der Wartung des Optimierers und des PV-Strings den AC-Schalter und den DC-Schalter aus. Andernfalls besteht die Gefahr von Stromschlägen, wenn der PV- String unter Spannung steht. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 113 Um sicherzustellen, dass der SUN2000 lange Zeit richtig arbeiten kann, wird empfohlen, ihn routinemäßig zu warten, wie in diesem Kapitel beschrieben. V ORSICHT Schalten Sie das System aus, bevor Sie Reinigungsarbeiten am System durchführen, Kabel anschließen und die Zuverlässigkeit der Erdung wiederherstellen. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 114 Geringfügig: Einige Komponenten weisen Fehler auf, ohne dass die netzgekoppelte Stromerzeugung beeinträchtigt wird. Warnung: Der SUN2000 funktioniert ordnungsgemäß. Die Ausgangsleistung nimmt ab oder einige Autorisierungsfunktionen schlagen aufgrund von externen Faktoren fehl. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 115 Falls ja, warten Sie, bis der PV- l Ursachen-ID 1 = PV1 String-Strom auf unter 0,5 A l Ursachen-ID 2 = PV2 zurückgeht. Schalten Sie anschließend den DC-Schalter aus und korrigieren Sie die Polarität des PV-Strings. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 116 Es kommt zu einem Ausfall wiederhergestellt ist. des Stromnetzes. 2. Überprüfen Sie, ob der l Der Wechselstromkreis ist Wechselstromkreis angeschlossen nicht angeschlossen oder oder der AC-Schalter aus ist. der AC-Switch ist aus. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 117 Netzmanagementsystem (NMS) den Schwellenwert für den Unterspannungsschutz des Netzes. 3. Sollte der Alarm über einen längeren Zeitraum bestehen, überprüfen Sie die Verbindung zwischen dem AC- Leistungsschalter und dem Ausgangsstromkabel. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 118 Netzes. 3. Prüfen Sie, ob die Spitzenspannung des Stromnetzes zu hoch ist. Bleibt der Alarm über einen längeren Zeitraum bestehen und kann nicht behoben werden, wenden Sie sich an den Netzanbieter. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 119 überprüfen Sie den Anschluss des AC-Ausgangsstromkabels. 4. Wenn das AC-Ausgangsstromka- bel korrekt angeschlossen ist, der Alarm aber weiterhin auftritt und sich auf den Energieertrag der PV-Anlage auswirkt, wenden Sie sich an den lokalen Stromnetzbetreiber. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 120 Fall ist, wenden Sie sich an den lokalen Stromnetzbetreiber. Ist dies der Fall, ändern Sie mit der Einwilligung des lokalen Stromnetzbetreibers über die Mobiltelefon-App, SmartLogger oder NMS den Schwellenwert für den Unterfrequenzschutz des Netzes. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 121 Behebung des Fehlers oberen Schwellenwert. Ausgang automatisch wieder auf. 2. Sollte der Alarm weiterhin bestehen, wenden Sie sich an Ihren Händler oder an den technischen Kundendienst von Huawei. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 122 Spannung des Neutralleiters zu Erde normal ist. 3. Überprüfen Sie nach dem Einschalten des Wechselrichters, ob der für den Wechselrichter eingestellte Ausgabemodus mit dem Verbindungsmodus des Ausgangskabels übereinstimmt. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 123 Eingangsschalter aus und nach 5 einem Schaltkreis im Minuten wieder ein. Sollte der Alarm SUN2000 auf. weiterhin bestehen, wenden Sie sich an Ihren Händler oder an den technischen Kundendienst von Huawei. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 124 Minuten wieder ein. Sollte der Alarm l Der Flashspeicher hat weiterhin bestehen, ersetzen Sie die defekte Sektoren. Überwachungskonsole oder wenden Sie sich an Ihren Händler oder an den technischen Kundendienst von Huawei. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 125 1. Überprüfen Sie, ob der Ausgang ppelter egend des Geräts kurzgeschlossen Der Ausgang ist überlastet Ausgang wurde. oder kurzgeschlossen. überlastet 2. Überprüfen Sie, ob die Lastkonfiguration des Geräts den Nennwert überschreitet. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 126 Ursachen-ID 6: l Ursachen-ID = 7 Die Installationsposition 1. Überprüfen Sie, ob die Anzahl des Optimierers wurde der in Reihe angeschlossenen verändert oder PV-Strings Optimierer in den PV-Strings, Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 127 Stringspannung den oberen Schwellenwert der Eingangsspannung des Wechselrichters überschreitet. 2081 Optimierer Warnung Ursachen-ID = 1 Gehen Sie zum Bildschirm mit den fehler Optimierer-Informationen, um die Der Optimierer ist offline oder Fehlerdetails anzuzeigen. defekt. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 128 Kundendienst von Huawei. ANMERKUNG Wenn alle oben aufgeführten Verfahren zur Fehlerbehebung abgeschlossen sind und die Störung weiterhin besteht, wenden Sie sich an Ihren Händler oder an den technischen Kundendienst von Huawei. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 129 Karton. Dichten Sie ihn ordnungsgemäß ab. 9.3 Entsorgen des SUN2000 Wenn die Lebensdauer des SUN2000 beendet ist, entsorgen Sie den SUN2000 gemäß den lokalen Bestimmungen zur Entsorgung von elektronischen Altgeräten. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 130 SUN2000 SUN2000 SUN2000-1 SUN2000-10 3KTL-M1 0-4KTL- 0-5KTL- -6KTL- -8KTL- 0KTL- KTL-M1 Vorgaben BEM1 Maximale 1100 V Eingangssp annung Maximaler 11 A/13.5 A (Abhängig vom Typenschild des Produkts) Eingangsstr om (pro MPPT) Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 131 Stromstärke des Akkus Akkutyp Li-ion Anmerkung a: Die maximale Eingangsspannung ist der obere Schwellenwert der DC-Eingangsspannung, der der SUN2000 standhalten kann. Überschreitet die Eingangsspannung diesen Wert, kann der SUN2000 beschädigt werden. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 132 50.2 A Ausgangsfe hlerstrom Max. 31.8 A 31.8 A 31.8 A 31.8 A 31.8 A 31.8 A 31.8 A Ausgangsüb erstromschu Ausgangssp 50 Hz/60 Hz annungsfreq uenz Leistungsfa 0,8 voreilend–0,8 nacheilend ktor Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 133 0-8KTL- 10KTL- 0KTL-M1 Vorgaben BEM1 Überspannu PV II/AC III ngskategorie Eingang des Unterstützt Schalters Schutz vor Unterstützt Inselbildung Ausgangs- Unterstützt Überstromsc hutz Eingangs- Unterstützt Verpolungss chutz Fehlererken Unterstützt nung der PV-Strings Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 134 Isolationswi derstand Fehlerstrom Unterstützt Überwachun gseinheit (RCMU) AFCI Unterstützt Sicheres Optional Abschalten des PV- Moduls, Optimierer PID- Optional Reparatur Aktive Inselbildung sschutzmeth Schutzklass Ⅰ PV- und DVCC Anschluss Kommunika DVCA tionsanschlu Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 135 4.000 m (Reduziert ab einer Höhe von mehr als 3000 m) Betriebshöh e über N.N. Lagertempe -40 °C bis +70 °C ratur Lagerungsfe 5–95 % r. F. (nicht kondensierend) uchte Eingangskle Staubli MC4 Ausgangskl Wasserdichter Schnellverbinder emme Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 136 Wirkungsgrad Eingang Technische SUN2000-450W-P Vorgaben Nennleistung der PV- 450 W Module Maximale Leistung 472,5 W der PV-Module Maximale 80 V Eingangsspannung MPPT- 8-80 V Spannungsbereich Maximaler 13 A Kurzschlussstrom Überspannungsebene Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 137 -40 °C bis +85 °C Lagertemperatur -40 °C bis +70 °C Betriebsfeuchte 0-100 % RH Maximale 4000 m Betriebshöhe über N.N. IP-Schutzart IP68 Installationsmodus l Montage des PV-Modulträgers l Montage des PV-Modulrahmens Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 138 SUN200 SUN2000- SUN2000- 3KTL-M1 4KTL-M1 0-5KTL- 6KTL-M1 0-8KTL- 10KTL- 10KTL-M1 Vorgaben BEM1 Mindestanz ahl der Optimierer pro String Höchstanza hl der Optimierer pro String Maximale 10.000 W Gleichstrom leistung pro String Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 139 Benutzerdefiniert (50 Hz) Reserviert Benutzerdefiniert (60 Hz) Reserviert TAI-PEA Netzgekoppeltes Standard-Stromnetz in Thailand TAI-MEA Netzgekoppeltes Standard-Stromnetz in Thailand EN50438-TR Niederspannungsnetz in der Türkei IEC61727-60Hz IEC61727-Niederspannungsnetz (60 Hz) EN50438_IE Niederspannungsnetz in Irland Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 140 Stromnetz in der Schweiz LV230 DENMARK-EN50549-DK1-LV230 Stromnetz in Dänemark DENMARK-EN50549-DK2-LV230 Stromnetz in Dänemark Pakistan Stromnetz in Pakistan OMAN Niederspannungsnetz in Oman FINLAND-EN50549-LV230 Finnland Stromnetz ANRE Rumänien Niederspannungs-Stromnetz Philippinen Niederspannungsstromnetz Philippinen Israel Stromnetz Israel Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 141 Schritt 1 Rufen Sie den Bildschirm Inbetriebnahme des Geräts auf. Abbildung B-1 Methode 1: Vor der Anmeldung (keine Verbindung zum Internet) Abbildung B-2 Methode 2: Nach der Anmeldung (Verbindung zum Internet) Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 142 Anlage verantwortlich. l Wenn Sie zum ersten Mal den Bildschirm Inbetriebnahme des Geräts des SUN2000 aufrufen, müssen Sie das Anmeldekennwort manuell festlegen, da für den SUN2000 kein anfängliches Anmeldekennwort bereitgestellt wird. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 143 SUN2000-(3KTL-10KTL)-M1 Serie Benutzerhandbuch B Inbetriebnahme des Geräts Abbildung B-3 Schnelleinstellungen ----Ende Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 144 (SSID) und das ursprüngliche Passwort (PSW) des WLAN-Hotspots, und stellen Sie eine Verbindung zur App her. Legen Sie auf dem Anmeldebildschirm ein neues Anmeldepasswort fest und melden Sie sich in der App an. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 145 Festlegen von Verwaltungssystemparametern Melden Sie sich bei der FusionSolar-App an, wählen Sie Inbetriebnahme des Geräts > Einstellungen > Kommunikationskonfiguration > Verwaltungssystemkonfiguration und legen Sie die Verwaltungssystemparameter fest. Abbildung C-3 Festlegen von Verwaltungssystemparametern Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 146 Melden Sie sich bei der FusionSolar-App an, wählen Sie Inbetriebnahme des Geräts > Einstellungen > Kommunikationskonfiguration > WLAN-Einstellungen des Wechselrichters und setzen Sie das WLAN-Kennwort zurück. Abbildung C-4 Zurücksetzen des WLAN-Kennworts ----Ende Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 147 „OFF“ (AUS). (Durch das Ausschalten eines zusätzlichen Schalters auf der DC-Seite des SUN2000 wird kein schnelles Herunterfahren ausgelöst. Der PV-String ist möglicherweise unter Spannung gesetzt.) Methode 4: Wenn AFCI aktiviert ist, erkennt der Wechselrichter automatisch Störlichtbögen und löst eine schnelle Abschaltung aus. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 148 Schritt 3 Melden Sie sich bei der FusionSolar-App an und wählen Sie Mein > Inbetriebnahme des Geräts. Stellen Sie auf dem Bildschirm Inbetriebnahme des Geräts eine Verbindung zum Solarwechselrichter her und melden Sie sich bei dem Gerät an. Rufen Sie dann den Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 149 Wenn eine Minute nach Einschalten des DC-Stroms trotzdem der Alarm für Geringer Isolationswiderstand gemeldet wird, überprüfen Sie auf der Seite Alarmdetails den Prozentsatz für mögliche Kurzschlusspositionen und fahren Sie mit Schritt 4 fort. Abbildung E-1 Alarmdetails Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 150 Geringer Isolationswiderstand nicht gemeldet wird, liegt der Fehler bei dem getrennten PV-Modul und Optimierer. Wählen Sie in der App Inbetriebnahme des Geräts > Wartung > WR EIN/AUS und senden Sie einen Befehl zum Herunterfahren. Fahren Sie mit Schritt 7 fort. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 151 Akkus und dann den Akkuschalter ein. Schalten Sie den DC-Schalter auf „ON“. Lautet der Status des Wechselrichters auf Herunterfahren: Befehl, wählen Sie in der App Inbetriebnahme des Geräts > Wartung > WR EIN/AUS und senden Sie einen Befehl zum Starten. ----Ende Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 152 Funktion aktiviert wurde, können Eigentümer und Installateure die relevanten Ertrags- und Energieprognosen und -analysen anzeigen. l Einzelheiten finden Sie in den Benutzerhandbüchern des FusionSolar Smart PV Managementsystem und der FusionSolar App. Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
  • Seite 153 SUN2000-(3KTL-10KTL)-M1 Serie Benutzerhandbuch G Kurzwörter und Abkürzungen Kurzwörter und Abkürzungen Lichtemittierende Diode Maximaler Leistungspunkt MPPT Verfolgung von mehreren maximalen Leistungspunkten Photovoltaik Ausgabe 16 (2023-11-15) Copyright © Huawei Technologies Co., Ltd.
