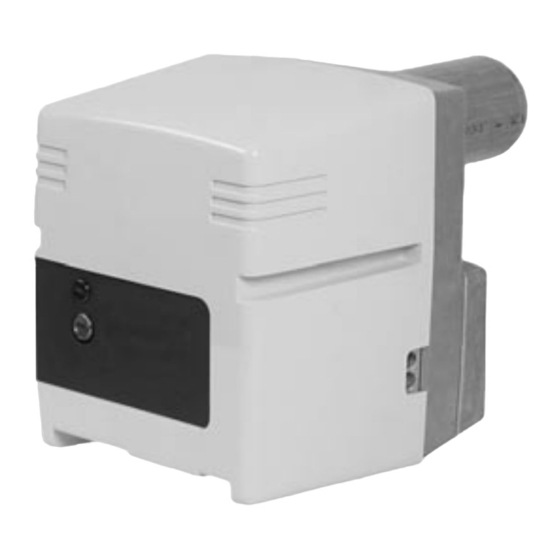

EK01B.3 L-TH, EK01B.4 L-TH
Notice d'emploi
Pour l'installateur spécialiste
Brûleurs fuel ........................................2-12
Gebruiksaanwijzing
Voor de gespecialiseerde vakman
Stookoliebrander...............................13-23
Betriebsanleitung
Für die autorisierte Fachkraft
Öl-Gebläsebrenner ............................25-35
Pièces de rechange
Wisselstukken
Ersatzteilliste .....................................37-40
Schémas électrique et hydraulique
Elektrische en hydraulische schema
Elektro- und Hydraulikschema ........41-43
0204 / 13 010 767A
FR
NL
DE
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für elco EK01B.3 L-TH
Inhaltszusammenfassung für elco EK01B.3 L-TH
- Seite 1 EK01B.3 L-TH, EK01B.4 L-TH Notice d’emploi Pour l’installateur spécialiste Brûleurs fuel ........2-12 Gebruiksaanwijzing Voor de gespecialiseerde vakman Stookoliebrander.......13-23 Betriebsanleitung Für die autorisierte Fachkraft Öl-Gebläsebrenner ......25-35 Pièces de rechange Wisselstukken Ersatzteilliste ........37-40 Schémas électrique et hydraulique Elektrische en hydraulische schema Elektro- und Hydraulikschema ..41-43...
-
Seite 2: Inhaltsverzeichnis
Description des fonctions ....5 EK01B.3 L-TH Schéma de principe....5 EK01B.4 L-TH... -
Seite 3: Données Techniques
=fuel extra léger =faiblement polluant avec tête de combustion LNX =préchauffage sur ligne-gicleur daPa mbar daPa mbar EK01B.3 L-TH EK01B.4 L-TH Plage de travail Remarque pour l’installation : Les plages de travail correspondent aux Températures de fumée selon – valeurs mesurées en cours données du constructeur de la... -
Seite 4: Encombrements, Description Du Brûleur
Sommaire Encombrements Description du brûleur EK01B.3L-TH EK01B.4L-TH A Min B Min Ø D min Perçage de la façade chaudière a (mm) b (mm) 95-104 150-170 45° Coffret de commande et sécurité Cellule photorésistante Moteur de ventilation et pompe Prise de pression d’air Transformateur d’allumage Réglette graduée Electrovanne... -
Seite 5: Schéma De Principe
Fonctions Fonction de démarrage Fonction de service Fonction de sécurité Fonction de démarrage Fonction de service Fonction de sécurité Si l’installation demande de la chaleur, Le coffret de sécurité enclenche le Un arrêt pour cause de dérangement – c’est d’abord le préchauffage de la déroulement du programme intervient : ligne-gicleur qui est mis sous tension. - Seite 6 Fonctions Coffret de sécurité SH 1xx Le coffret de commande et de sécurité … provoque ... Appuyer sur R FUEL SH xxx est un appareil à service pendant ... intermittent dont le programme est géré par un microcontrôleur. Il intègre …...
- Seite 7 2, est rendu solidaire de la Version B Version A Version A Chaudière 3 parcours Exemples : ELCO Klöckner SYSTRON ELCO Klöckner UNON BUDERUS DE DIETRICH Cote extrémité de l’embout - isolation de la porte chaudière 0 - 30mm...
- Seite 8 Le raccordement fuel doit se Cette directive fait partie intégrante des faire via un filtre de dégazage. Ce filtre bases de planification de ELCO Klöckner. doit être placé de façon à ce que les La crépine d’aspiration ne doit pas se flexibles cheminent correctement.
-
Seite 9: Mise En Service
Mise en service Réglages de base Régulation d’air EK01B.3 L-TH EK01B.4 L-TH Puissance calorifique Débit fuel 0,40 0,40 0,55 0,65 0,75 0,65 0,85 1,00 Gicleur Fluidics 45°S 0,50 0,60 0,75 Gicleur Danfoss 45°S 0,40S 0,40S 0,50S 0,55S 0,60S 0,65S 0,75 S... - Seite 10 Mise en service Réglage de la pression fuel Réglage de la pression fuel Réglage de la pompe La pression de pulvérisation, et par La pression fuel est ajustée avec un conséquent la puissance du brûleur, tournevis sur la vis de réglage 6 : est réglée au régulateur 6 de la pompe.
- Seite 11 Maintenance Entretien Les travaux d’entretien sur la Vis de fixation de la platine chaudière et le brûleur ne doivent Lumières d’accrochage pour les positions de service être exécutés que par un spécialiste en chauffage. Afin d’assurer des Transformateur d’allumage opérations de service régulières, la Coffret de sécurité...
- Seite 12 Maintenance Dépannage Motifs et suppression des défauts différents composants du brûleur. N’utiliser que des pièces · Lire les signaux lumineux émis par le En cas de dérangement, les conditions d’origine constructeur. de fonctionnement normal doivent être coffret de commande et de sécurité vérifiées : avec leur signification dans le tableau Lubrification...
-
Seite 13: Inhoudstafel
Principeschema ....16 EK01B.3 L-TH Veiligheidskast ....17 EK 01B.4 L-TH... -
Seite 14: Technische Gegevens
=karakteristiek getal voor het vermogen =extra lichte stookolie =licht vervuilend met de branderknop LNX =voorverwarming op de vestuiverlijn daPa mbar daPa mbar EK01B.3 L-TH EK01B.4 L-TH Werkingsgebied Opmerking voor de installatie: De werkingsbereiken stemmen overeen Rooktemperaturen volgens de – met de gemeten waarden voor... -
Seite 15: Uitwendige Afmetingen, Beschrijving Van De Brander
Inhoud Uitwendige afmetingen Beschrijving van de brander EK01B.3L-TH EK01B.4L-TH A Min B Min Ø D min Boringen in de voorkant van de ketel a (mm) b (mm) 95-104 150-170 45° Bedienings- en veiligheidskast Lichtweerstandscel Ventilatiemotor en pomp Luchtdrukmeetnippel Ontstekingstransformator Gegradueerde lat Regelschroef maat Y Vier toegangsschroeven tot de basisplaat... -
Seite 16: Principeschema
Functies Startfunctie Werkingsfunctie Veiligheidfunctie Startfunctie Werkingsfunctie Veiligheidsfunctie Wanneer van de installatie warmte De veiligheidskast begint het Een storing veroorzaakt stilstand in – wordt gevraagd, wordt eerst de afwikkelen van het programma. volgende gevallen: voorverwarming van de verstuivingslijn De motor en de transformator worden een vlamsignaal wordt waargenomen –... -
Seite 17: Veiligheidskast
Functies Veiligheidskast SH 1xx De bedienings- en veiligheidskast Drukken op de … veroorzaakt ... FUEL SH xxx is een intermittent knop R gedurende werkend apparaat waarvan het programma door een microcontroller wordt beheerd. Het omvat eveneens … minder dan 9 het terugstellen of een analyse van storingen, met seconden ... -
Seite 18: Montage Van De Brander Voorbeeld Van Installatie
Zo wordt de verbrandingskamer hermetisch Versie B Versie A Versie A 3-parcoursketel Voorbeelden: ELCO Klöckner SYSTRON ELCO Klöckner UNON BUDERUS DE DIETRICH Maat aan het uiteinde van het aansluitstuk - isolatie van de keteldeur 0 - 30mm. -
Seite 19: Aansluiting Stookolie
De stookolie-verbinding Die richtlijn maakt deel uit van de moet via een ontgassingsfilter worden ontwerpbasis van ELCO Kloeckner. uitgevoerd. Die filter moet zodanig De aanzuigfilter mag zich niet op worden geplaatst dat de slangen minder dan 5cm van de bodem correct worden verlegd. -
Seite 20: Basisinstellingen Luchtregeling
Ingebruikname Basisinstellingen Luchtregeling EK01B.3 L-TH EK01B.4 L-TH Warmtevermogen Stookoliedebiet 0,40 0,40 0,55 0,65 0,75 0,65 0,85 1,00 Sproeier Fluidics 45°S 0,50 0,60 0,75 Sproeier Danfoss 45°S 0,40S 0,40S 0,50S 0,55S 0,60S 0,65 0,75 S 0,65H 0,75H 0,85H 1,00H Verstuivingsdruk 12,5... -
Seite 21: Instelling Van De Stookoliedruk
Ingebruikname Instelling van de stookoliedruk Instelling van de stookoliedruk Instelling van de pomp De verstuivingsdruk en bijgevolg het De druk van de stookolie wordt brandervermogen, wordt ingesteld bijgesteld met een schroevendraaier op d.m.v. de regelaar 6 van de pomp. de regelschroef 6: De druk moet worden gemeten voor Draaien een controle met een manometer die... -
Seite 22: Onderhoud
Zorg voor goede werking Onderhoud De onderhoudswerken op de ketel Bevestigingsschroeven van de basisplaat en de brander mogen alleen door een specialist in Aanhaakopeningen voor de verwarmingsinstallaties uitgevoerd werkingsstanden Ontstekingstransformator worden. Om de regelmatige onderhoudswerkzaamheden niet te Veiligheidskast vergeten, verdient het aanbeveling Branderpomp Sproeierlijn een onderhoudscontract te sluiten. -
Seite 23: Voorlopige Reparatie
Zorg voor goede werking Voorlopige reparatie verschillende onderdelen van de Storingspatronen en hoe ze te Gebruik alleen originele verhelpen brander worden gecontroleerd. onderdelen van de fabrikant. · De lichtsignalen lezen die door de Bij storingen moeten de voorwaarden voor een normale werking bedienings- en veiligheidskast Smering gecontroleerd worden. - Seite 24 0204 / 13 010 767A...
- Seite 25 Produkte Funktion Aufwärm-, Betriebs-, Sicherheitsfunktion27 ..28 Feuerungsautomat28 ....29 EK01B.3 L-TH Montage Brennermontage, Brenner-Einbausituation ..30 EK01B.4 L-TH Elektro-, Ölanschluß, Ölbrennerpumpe .
-
Seite 26: Übersicht
= Baugröße = Leistungskennziffer = Leichtöl = Schadstoffarme Verbrennung = Düsenstangenheizung daPa mbar daPa mbar EK01B.3 L-TH EK01B.4 L-TH Arbeitsfeld Hinweis zur Anlagenbestimmung Das Arbeitsfeld entspricht den bei den Abgastemperatur gemäß Angaben – amtlichen Prüfungen anerkannten Werten. des Kesselherstellers Berechnung der Brennerleistung:... -
Seite 27: Abmessungen Brennerbeschreibung
Übersicht Abmessungen Brennerbeschreibung EK01B.3L-TH EK01B.4L-TH A Min B Min Ø D Min Bohrungen in der Kesselanschlußplatte a (mm) b (mm) 95-104 150-170 45° Ölfeuerungsautomat Flammenwächter Elektromotor für Pumpe und Luftrad Luftdrucknippel Zündtransformator Regelskala Luftregulierung im Brennkopf Befestigungsschrauben Geräteplatte Einhängewinkel Gehäuse 7-polige Anschlußbuchse (verdeckt) Abdeckhaube Brennerrohr... - Seite 28 Funktion Aufwärmfunktion Betriebsfunktion Sicherheitsfunktion Aufwärmfunktion Betriebsfunktion Sicherheitsfunktion Wird von der Anlage Wärme verlangt, Der Ölfeuerungsautomat startet den Eine Störabschaltung erfolgt: – so schaltet zuerst die Düsenstangen- Programmablauf wenn während der Vorbelüftung ein – heizung ein. Motor läuft an, Zündung schaltet ein Flammensignal vorhanden ist –...
-
Seite 29: Funktion
Funktion Feuerungsautomat SH 1xx Der Öl-Feuerungsautomat SH xxx ist Drücken Sie auf … führt zu … ein Gerät, dessen Programm von den Knopf R einem Mikrosteuerbaustein verwaltet während ... wird. Er umfaßt außerdem die Stö- rungsanalyse durch codierte Lichtsig- nale. …... -
Seite 30: Brennermontage Brenner-Einbausituation
Durch den Rohrhalter 2 wird der Flansch ziehen. Brenner am Anschlußflansch und somit Version B Version A Version A 3-Zug Kessel Beispiele: ELCO Klöckner SYSTRON ELCO Klöckner UNON BUDERUS DE DIETRICH Maß Brennerrohrvorderkante - Kessel 0 - 30mm Version B heißer Umkehrfeuerraum... - Seite 31 Anlagen mit Sauginstallation. Ölschläuche müssen beim festziehen Diese Richtlinie ist Bestandteil der der Überwurfmuttern parallel ausgerich- ELCO Klöckner Planungsgrundlagen. tet werden. Der Ölanschluß erfolgt Die Saugleitung wird bei kubischen mittels Entlüftungsfilter. Der Filter ist so Tanks bis 5cm und bei zylindrischen zu plazieren, daß...
-
Seite 32: Einstelldaten Luftregulierung
Inbetriebnahme Einstelldaten Luftregulierung EK01B.3 L-TH EK01B.4 L-TH Brennerleistung Öldurchsatz Düse Fluidics 45° / SF 0,40 0,40 0,50 0,55 0,60 0,65 0,75 0,65 0,75 0,85 1,00 Düse Danfoss 45° 0,40S 0,40S 0,50S 0,55S 0,60S 0,65S 0,75 S 0,65H 0,75H 0,85H 1,00H 12,5 Öldruck... -
Seite 33: Öldruckregulierung
Inbetriebnahme Öldruckregulierung Öldruckregulierung Öldruckpumpe einstellen Der Öldruck und damit die Brennerlei- Der Öldruck wird mit einem Schrauben- stung wird mit dem Öldruckregler 6 in dreher an der Regulierschraube 6 ein- der Pumpe eingestellt. Zur Kontrolle gestellt: Drehen nach muß am Manometeranschluß 4 ein Manometer angesetzt werden, Gewinde rechts: Druckerhöhung –... -
Seite 34: Wartung
Service Wartung Servicearbeiten an Kessel und Befestigungsschrauben Einhängeöffnung Brenner führt ausschließlich der geschulte Heizungsfachmann durch. Zündtransformator Um eine regelmäßige Durchführung Ölfeuerungsautomat Ölbrennerpumpe der Servicearbeiten zu gewährleisten sollte dem Betreiber der Anlage der Düsenstange Flammenwächter Abschluß eines Wartungsvertrages El.-Anschluß Düsenstange empfohlen werden. Elektrodenblock Regulierschraube Brennkopf Beachten ! -
Seite 35: Störungsbeseitigung
Service Störungsbeseitigung Ursachen und Beseitigung von hängenden Funktionen. Nur Originalersatzteile · Die vom Feuerungsautomat abgege- Störungen verwenden. Bei Störungen müssen die grundsätzlichen benen Lichtsignale beachten und ihre Voraussetzungen zum ordnungsgemäßen Bedeutung aus nachstehender Schmierung Betrieb kontrolliert werden: Tabelle entnehmen. Die Lagerstellen der beweglichen Teile Ist Strom vorhanden? des Brenners sind wartungsfrei. - Seite 36 0204 / 13 010 767A...
- Seite 37 Pièces de rechange Wisselstukken Ersatzteilliste EK01B.3 L-TH, EK01B.4 L-TH EK01B.3 L-TH 13 009 346A EK01B.4 L-TH 13 009 347A 0204 / 13 010 767A...
- Seite 38 0204 / 13 010 767A...
- Seite 39 Pos. Désignation Description Bezeichnung Omschrijving Art. Nr. Accessoires chaudière Boiler accessories Anschlussflansch BG Bevestigingsset ketel EK01B.3 Ø80 Z13 001 623 EK01B.4 Ø90 Z13 001 624 Joint façade Flange Isolierflansch Dichting EK01B.3 Ø80 13 010 501 EK01B.4 Ø90 13 010 502 Eurobride montée Euroflange cpl.
- Seite 40 Pos. Désignation Description Bezeichnung Omschrijving Art. Nr. Electrode allumage Ignition electrode Zündelektrode Elektrode ontst. 13 006 485 (marron) (brown) (braun) (bruin) Ligne gicleur Nozzle assembly Düsengestänge Sproeierlijn EK01B.3/4 13 007 928 53.1 Câble réchauffeur Cable for pre-heater Kabel / Düsenstange 13 011 126 53.2 Réglette graduée...
- Seite 41 Schémas électrique et hydraulique Elektrische en hydraulische schema Elektro- und Hydraulikschema EK01B.3 L-TH, EK01B.4 L-TH 0204 / 13 010 767A...
- Seite 44 ELCO - MAT N.V./S.A. Researchpark Pontbeeklaan 53 B-1731 Zellik Fabriqué en EU. Made in EU. Hergestellt in EU. Document non contractuel. Non contractual document. Angaben ohne Gewähr. 0204 / 13 010 767A...
