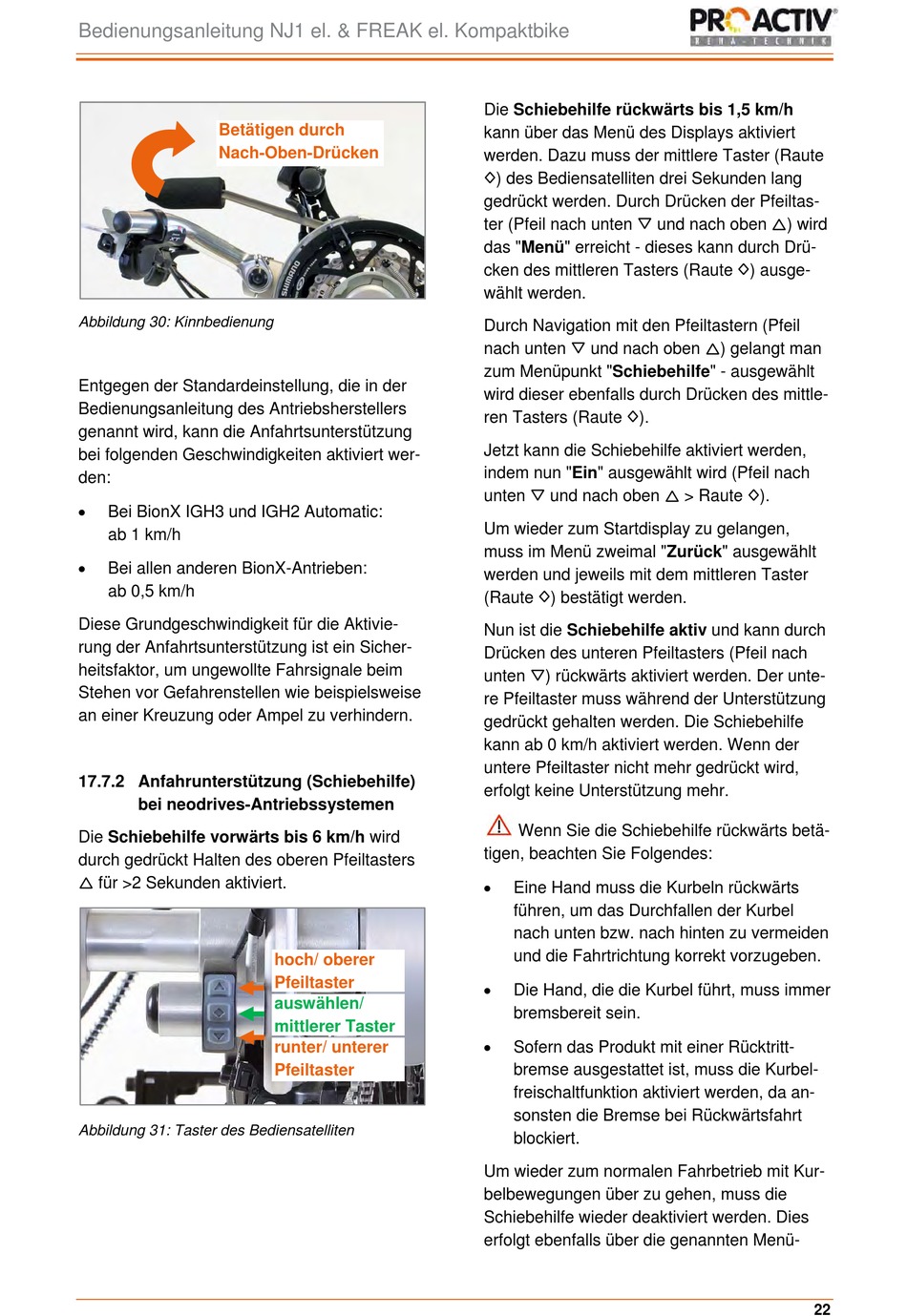

Bedienungsanleitung NJ1 el. & FREAK el. Kompaktbike
Betätigen durch
Nach-Oben-Drücken
Abbildung 30: Kinnbedienung
Entgegen der Standardeinstellung, die in der
Bedienungsanleitung des Antriebsherstellers
genannt wird, kann die Anfahrtsunterstützung
bei folgenden Geschwindigkeiten aktiviert wer-
den:
Bei BionX IGH3 und IGH2 Automatic:
ab 1 km/h
Bei allen anderen BionX-Antrieben:
ab 0,5 km/h
Diese Grundgeschwindigkeit für die Aktivie-
rung der Anfahrtsunterstützung ist ein Sicher-
heitsfaktor, um ungewollte Fahrsignale beim
Stehen vor Gefahrenstellen wie beispielsweise
an einer Kreuzung oder Ampel zu verhindern.
17.7.2 Anfahrunterstützung (Schiebehilfe)
bei neodrives-Antriebssystemen
Die Schiebehilfe vorwärts bis 6 km/h wird
durch gedrückt Halten des oberen Pfeiltasters
für >2 Sekunden aktiviert.
Abbildung 31: Taster des Bediensatelliten
hoch/ oberer
Pfeiltaster
auswählen/
mittlerer Taster
runter/ unterer
Pfeiltaster
Die Schiebehilfe rückwärts bis 1,5 km/h
kann über das Menü des Displays aktiviert
werden. Dazu muss der mittlere Taster (Raute
) des Bediensatelliten drei Sekunden lang
gedrückt werden. Durch Drücken der Pfeiltas-
ter (Pfeil nach unten
das "Menü" erreicht - dieses kann durch Drü-
cken des mittleren Tasters (Raute ) ausge-
wählt werden.
Durch Navigation mit den Pfeiltastern (Pfeil
nach unten
und nach oben
zum Menüpunkt "Schiebehilfe" - ausgewählt
wird dieser ebenfalls durch Drücken des mittle-
ren Tasters (Raute ).
Jetzt kann die Schiebehilfe aktiviert werden,
indem nun "Ein" ausgewählt wird (Pfeil nach
unten
und nach oben
Um wieder zum Startdisplay zu gelangen,
muss im Menü zweimal "Zurück" ausgewählt
werden und jeweils mit dem mittleren Taster
(Raute ) bestätigt werden.
Nun ist die Schiebehilfe aktiv und kann durch
Drücken des unteren Pfeiltasters (Pfeil nach
unten
) rückwärts aktiviert werden. Der unte-
re Pfeiltaster muss während der Unterstützung
gedrückt gehalten werden. Die Schiebehilfe
kann ab 0 km/h aktiviert werden. Wenn der
untere Pfeiltaster nicht mehr gedrückt wird,
erfolgt keine Unterstützung mehr.
Wenn Sie die Schiebehilfe rückwärts betä-
tigen, beachten Sie Folgendes:
Eine Hand muss die Kurbeln rückwärts
führen, um das Durchfallen der Kurbel
nach unten bzw. nach hinten zu vermeiden
und die Fahrtrichtung korrekt vorzugeben.
Die Hand, die die Kurbel führt, muss immer
bremsbereit sein.
Sofern das Produkt mit einer Rücktritt-
bremse ausgestattet ist, muss die Kurbel-
freischaltfunktion aktiviert werden, da an-
sonsten die Bremse bei Rückwärtsfahrt
blockiert.
Um wieder zum normalen Fahrbetrieb mit Kur-
belbewegungen über zu gehen, muss die
Schiebehilfe wieder deaktiviert werden. Dies
erfolgt ebenfalls über die genannten Menü-
und nach oben
) wird
) gelangt man
> Raute ).
22
