Montage
Befestigung am Wärmeerzeuger
Elektroanschluß
Voreinstellung
Zündbrenner ZB 12
Brennermontage
Zur Befestigung des Brenners am Wär-
meerzeuger muß die Anschöußplatte
nach den Maßgaben der techn. Daten-
blätter bereitet sein.
• Stiftschrauben in Anschlußplatte ein-
schrauben
• Isolierunterlage und Brenner aufset-
zen und anschrauben
Kontrolle vor Brennermontage
1.Düse entsprechend der
Kesselleistung und
Feuerraumgeometrie auswählen.
2.Mischzündeinrichtung entsprechend
der Kesselleistung einstellen.
Grundeinstellung werkseitig siehe
Brennkopf- Einstelldaten.

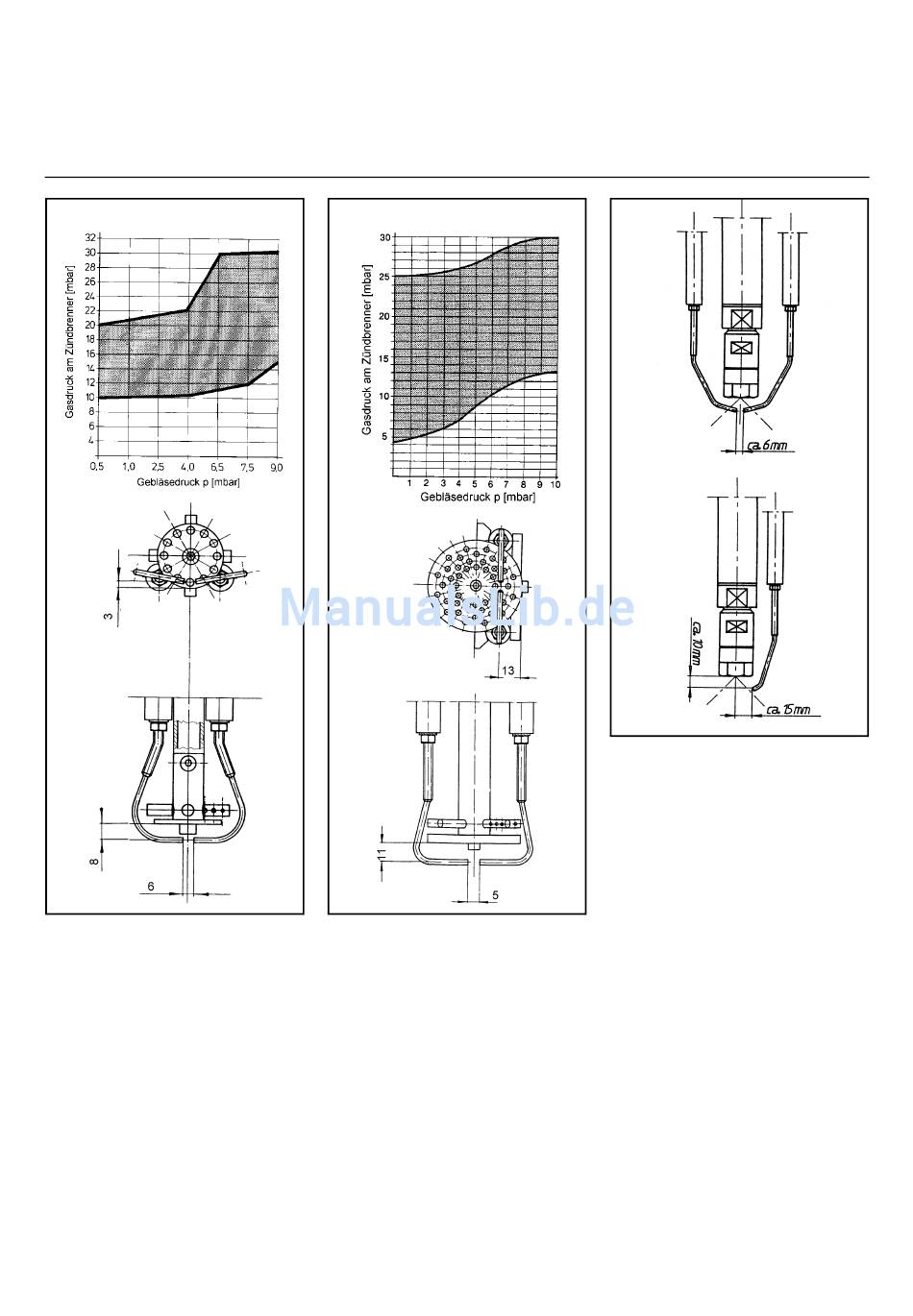

Zündbrenner ZB 2
3.Einstellung der Zündelektroden am
Zündbrenner / bzw. an der Düse.
4.Brennrohr- Einbautiefe entsprechend
der Vorgaben des Brenner- und
Kesselherstellers prüfen.
Elektrischer Anschluß
Der elektrische Anschluß, d.h. das
Installationsmaterial sowie alle
Anschlüsse und Erdungen sind den
Vorschriften entsprechend zu verlegen.
Die elektrische Installation für den Bren-
ner erfolgt nach dem für die Feuerungs-
anlage erstellten Schaltplan.
Der Elektroanschluß des Brenners und
der Gasarmaturen darf nur von autori-
sierten Fachleuten ausgeführt werden.
Zu beachten:
Beim Installieren der Anschlußkabel
müssen die Kabelschlaufen so groß
gewählt werden, daß das Ausschwen-
ken der Kesseltür und des Brenners
möglich ist.
Nach Beendigung der elektrischen
Anschlußarbeiten ist die Verdrahtung
der Brennerelektrik zu überprüfen.
Dazu gehört auch die Überprüfung der
Drehrichtung des Brennermotors (Venti-
lators).
Kesselschauglaskühlung
Zur Kühlung und Sauberhaltung des
Kesselschauglases kann vom Brenner
eine Kühlleitung (z.B. Schlauch) zum
Schauglas geführt werden. Ein entspre-
chender Anschlußstutzen ist am Bren-
ner montiert.
