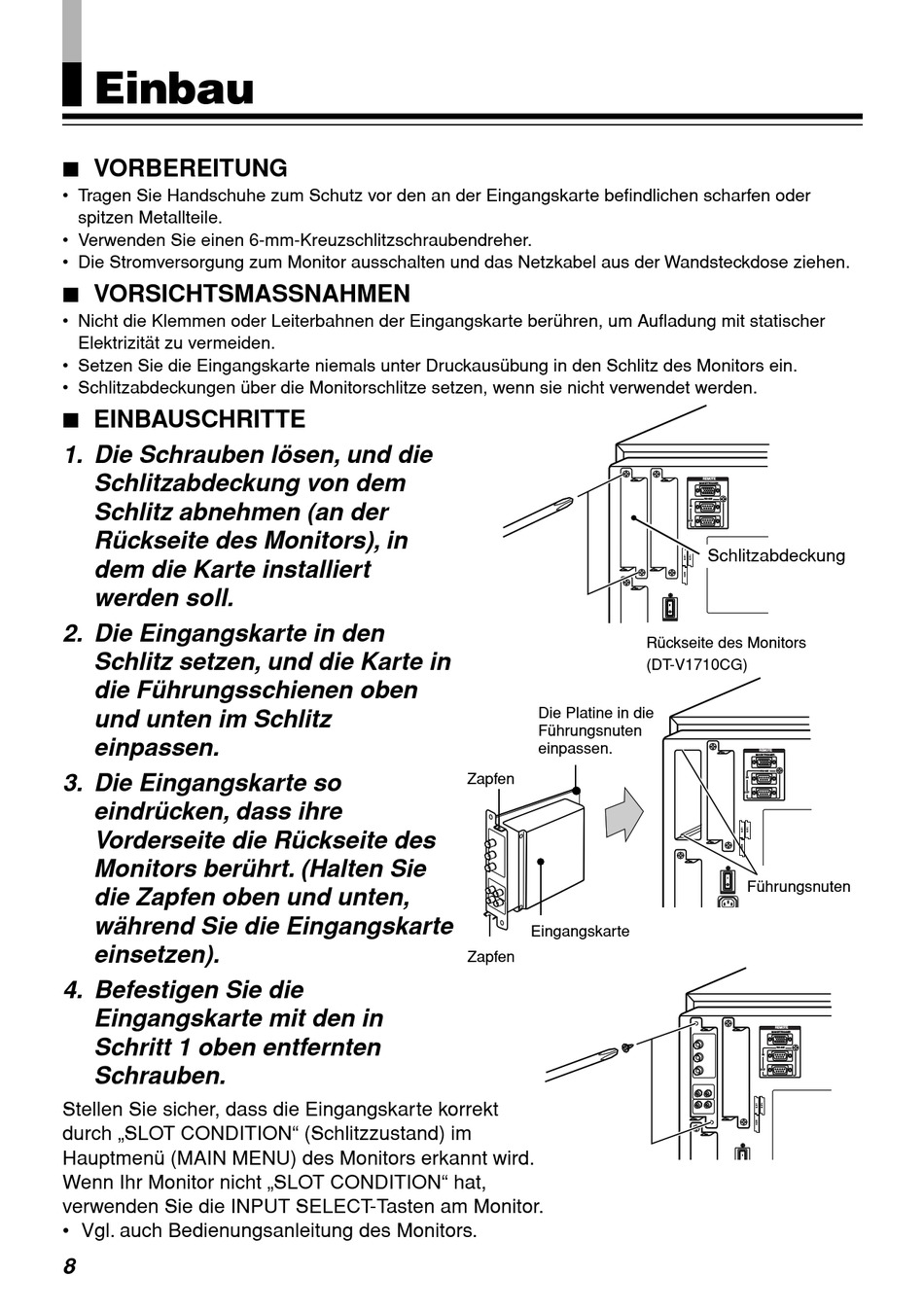

Einbau

7 VORBEREITUNG
• Tragen Sie Handschuhe zum Schutz vor den an der Eingangskarte befindlichen scharfen oder
spitzen Metallteile.
• Verwenden Sie einen 6-mm-Kreuzschlitzschraubendreher.
• Die Stromversorgung zum Monitor ausschalten und das Netzkabel aus der Wandsteckdose ziehen.
7 VORSICHTSMASSNAHMEN
• Nicht die Klemmen oder Leiterbahnen der Eingangskarte berühren, um Aufladung mit statischer
Elektrizität zu vermeiden.
• Setzen Sie die Eingangskarte niemals unter Druckausübung in den Schlitz des Monitors ein.
• Schlitzabdeckungen über die Monitorschlitze setzen, wenn sie nicht verwendet werden.
7 EINBAUSCHRITTE
1. Die Schrauben lösen, und die
Schlitzabdeckung von dem
Schlitz abnehmen (an der
Rückseite des Monitors), in
dem die Karte installiert
werden soll.
2. Die Eingangskarte in den
Schlitz setzen, und die Karte in
die Führungsschienen oben
und unten im Schlitz
einpassen.
3. Die Eingangskarte so
eindrücken, dass ihre
Vorderseite die Rückseite des
Monitors berührt. (Halten Sie
die Zapfen oben und unten,
während Sie die Eingangskarte
einsetzen).
4. Befestigen Sie die
Eingangskarte mit den in
Schritt 1 oben entfernten
Schrauben.
Stellen Sie sicher, dass die Eingangskarte korrekt
durch „SLOT CONDITION" (Schlitzzustand) im
Hauptmenü (MAIN MENU) des Monitors erkannt wird.
Wenn Ihr Monitor nicht „SLOT CONDITION" hat,
verwenden Sie die INPUT SELECT-Tasten am Monitor.
• Vgl. auch Bedienungsanleitung des Monitors.
8
Die Platine in die
Führungsnuten
einpassen.
Zapfen
Eingangskarte
Zapfen
REMOTE
MAKE/TRIGGER
RS-485
IN
OUT
Schlitzabdeckung
Rückseite des Monitors
(DT-V1710CG)
REMOTE
MAKE/TRIGGER
RS-485
IN
OUT
Führungsnuten
REMOTE
MAKE/TRIGGER
RS-485
IN
OUT
