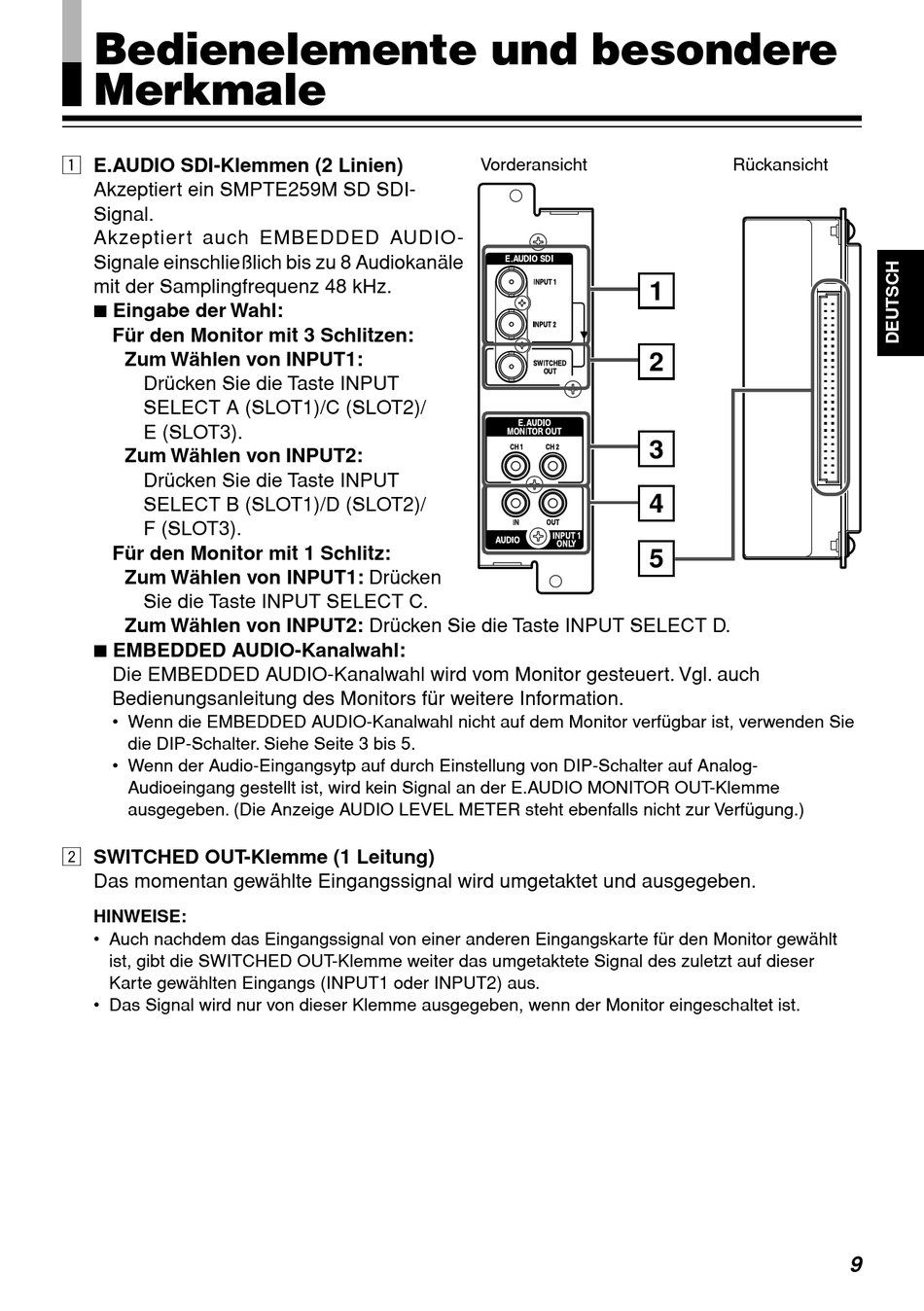

Bedienelemente und besondere
Merkmale
1 E.AUDIO SDI-Klemmen (2 Linien)
Akzeptiert ein SMPTE259M SD SDI-
Signal.
Akzeptier t auch EMBEDDED AUDIO-
Signale einschließlich bis zu 8 Audiokanäle
mit der Samplingfrequenz 48 kHz.
7 Eingabe der Wahl:
Für den Monitor mit 3 Schlitzen:
Zum Wählen von INPUT1:
Drücken Sie die Taste INPUT
SELECT A (SLOT1)/C (SLOT2)/
E (SLOT3).
Zum Wählen von INPUT2:
Drücken Sie die Taste INPUT
SELECT B (SLOT1)/D (SLOT2)/
F (SLOT3).
Für den Monitor mit 1 Schlitz:
Zum Wählen von INPUT1: Drücken
Sie die Taste INPUT SELECT C.
Zum Wählen von INPUT2: Drücken Sie die Taste INPUT SELECT D.
7 EMBEDDED AUDIO-Kanalwahl:
Die EMBEDDED AUDIO-Kanalwahl wird vom Monitor gesteuert. Vgl. auch
Bedienungsanleitung des Monitors für weitere Information.
• Wenn die EMBEDDED AUDIO-Kanalwahl nicht auf dem Monitor verfügbar ist, verwenden Sie
die DIP-Schalter. Siehe Seite 3 bis 5.
• Wenn der Audio-Eingangsytp auf durch Einstellung von DIP-Schalter auf Analog-
Audioeingang gestellt ist, wird kein Signal an der E.AUDIO MONITOR OUT-Klemme
ausgegeben. (Die Anzeige AUDIO LEVEL METER steht ebenfalls nicht zur Verfügung.)
2 SWITCHED OUT-Klemme (1 Leitung)
Das momentan gewählte Eingangssignal wird umgetaktet und ausgegeben.
HINWEISE:
• Auch nachdem das Eingangssignal von einer anderen Eingangskarte für den Monitor gewählt
ist, gibt die SWITCHED OUT-Klemme weiter das umgetaktete Signal des zuletzt auf dieser
Karte gewählten Eingangs (INPUT1 oder INPUT2) aus.
• Das Signal wird nur von dieser Klemme ausgegeben, wenn der Monitor eingeschaltet ist.
Vorderansicht
1
2
3
4
5
Rückansicht
9
