VIESMANN
Serviceanleitung
für die Fachkraft

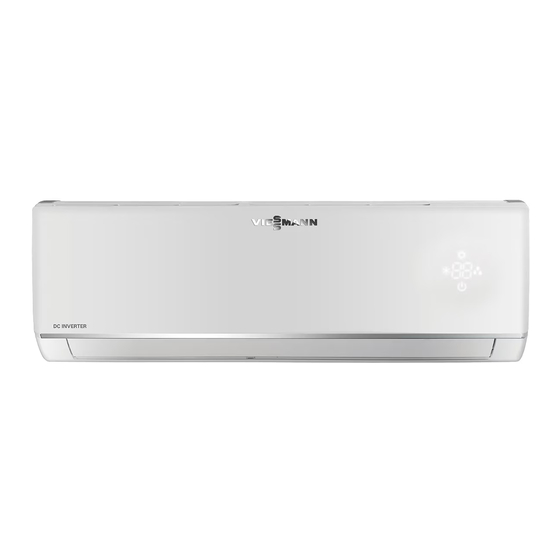

Vitoclima 300-S
Multi-Split-Klimagerät mit Invertertechnik,
bestehend aus Außeneinheit und Inneneinheit
Gültigkeitshinweise siehe letzte Seite
VITOCLIMA 300-S
Bitte aufbewahren!
5607 260
5/2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitoclima 300-S

Inhaltszusammenfassung für Viessmann Vitoclima 300-S

  • Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitoclima 300-S Multi-Split-Klimagerät mit Invertertechnik, bestehend aus Außeneinheit und Inneneinheit Gültigkeitshinweise siehe letzte Seite VITOCLIMA 300-S Bitte aufbewahren! 5607 260 5/2015...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Gefahr ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Perso- an der separaten Sicherung oder nenschäden.
  • Seite 3 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Störungsbehebung Störungen mit Anzeige (Diagnosemodus)............17 Störungen ohne Anzeige..................26 Überprüfung der wesentlichen Bauteile der Außeneinheit........30 Serviceeinstellungen und -abfragen Testmodus an Außeneinheit, Typ OD306H............33 Testmodus an Außeneinheit, Typ OT307H............
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Bescheinigungen Konformitätserklärung..................62 Stichwortverzeichnis..................63...

  • Seite 6: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Hinweis zur Erstinbetriebnahme bei Außeneinheit, Typ OD306H..............•...

  • Seite 7: Arbeitsschritte Für Die Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme,… (Fortsetzung) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 21. Halbjährliche Wartung gemäß Checkliste ab Seite 56 durchführen • 22. Einweisung des Anlagenbetreibers durchführen 23. Kältemittel in die Außeneinheit saugen (falls Einheiten getrennt werden müssen)......

  • Seite 8: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Hinweis zur Erstinbetriebnahme bei Außeneinheit, Typ OD306H Nach dem elektrischen Anschluss der Außeneinheit blinkt im Display der Steu- erung „it“. Die Störungsanzeige der Außeneinheit erfolgt über die Innenein- heiten (siehe ab Seite 17). Gerät und Hauptsicherung ausschalten Gefahr Die Berührung von spannungs-...
  • Seite 9 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Außeneinheit, Typ OD306H Die Inneneinheiten nacheinander evakuieren. A Außeneinheit F Vakuumpumpe B Kältemittelleitungen zu den Innen- G Verbindungsschlauch zwischen einheiten Manometerbatterie und Vakuum- C Füllventil pumpe H Vakuummeter D Serviceventil (Schraderventil) E Füllschlauch zwischen Manometer- K Ventil für Vakuummeter batterie und Außeneinheit (Saug-...
  • Seite 10 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) G Verbindungsschlauch zwischen H Vakuummeter Manometerbatterie und Vakuum- K Ventil für Vakuummeter pumpe L Manometerbatterie Achtung 5. An der Manometerbatterie Ventil zur Vakuummeter Vakuumpumpe schließen. nicht mit Druck beaufschlagen. Vakuumpumpe ausschalten und ca. 5 min warten.

  • Seite 11: Kältemittelleitungen Und Inneneinheit Mit Kältemittel Befüllen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kältemittelleitungen und Inneneinheit mit Kältemittel befüllen Hinweis 1. Ventilschutzkappen von den Ventilen ■ Die Außeneinheit ist mit Kältemittel der Außeneinheit abschrauben. R410A vorgefüllt. ■ Das Kältemittel R410A darf nur flüs- 2. Ventilabsperrungen mit Innensechs- sig nachgefüllt werden.

  • Seite 12: Kondenswasserablauf Der Inneneinheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kondenswasserablauf der Inneneinheit prüfen Achtung Durchführung der Arbeiten in das Prüf- Ansammlungen von Kondens- protokoll ab Seite 56 eintragen. wasser können zu Gebäude- schäden führen. Einwandfreien Ablauf des Kon- denswassers sicherstellen. 1.

  • Seite 13: Wärmetauscher Der Außeneinheit Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wärmetauscher der Außeneinheit reinigen Gefahr Achtung Das Berühren spannungsfüh- Zu starker Luftdruck frontal render Bauteile und der Kontakt und von der Seite kann zur spannungsführender Bauteile mit Deformation der Aluminium- Wasser kann zu schweren Ver- rippen des Wärmetauschers letzungen durch elektrischen führen.

  • Seite 14: Elektrostatischen Filter Der Inneneinheit Ersetzen Oder Reinigen (Falls Vorhanden)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 2. Luftfilter an einem kühlen Ort trock- Durchführung der Arbeiten in das Prüf- nen lassen. protokoll ab Seite 56 eintragen. Elektrostatischen Filter der Inneneinheit ersetzen oder reinigen (falls vorhanden) Den elektrostatischen Filter alle drei Wiederverwendbaren Filter mit warmer Betriebsmonate ersetzen oder reinigen.

  • Seite 15: Ot307H

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Nach Einschalten der Netzspannung erscheint im Display „it“. Taste C zur Bestätigung drücken. Der Test beginnt und läuft automatisch ab. Am Ende stoppt das Gerät für 5 min. Falls der Test erfolgreich war und keine Störungen anliegen, erscheint „PAS“.

  • Seite 16: Kältemittel In Die Außeneinheit Saugen (Falls Einheiten Getrennt Werden Müssen)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kältemittel in die Außeneinheit saugen (falls Einheiten getrennt werden müssen) 1. Anlage auf „Kühlen“ stellen. Bedienungsanleitung „Vitoclima-S“ 2. Flüssigkeitsventile schließen. 3. Wenn das Manometer der Manome- terbatterie (siehe Abbildungen ab Seite 9) 0 bar anzeigt, Sauggasven- tile schließen.

  • Seite 17: Störungsbehebung

    Störungsbehebung Störungen mit Anzeige (Diagnosemodus) Störungscodes Inneneinheit Wand-Klimagerät Deckenkassetten-Klimagerät Die Tasten und LEDs befinden sich am Die Tasten und LEDs befinden sich auf Anzeigen- und Bedienfeld des Klimage- dem Rahmen des Klimageräts. räts. Bedienungsanleitung Bedienungsanleitung „Vitoclima-S“ „Vitoclima-S“ 1. Taste „RESET“ ca. 5 s drücken. 1.
  • Seite 18 Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) Blinkcode Störung Ursache/Behebung ∘ ∘ ∘ ∘ ● Raumtemperatursensor Sensoranschluss prüfen; Unterbrechung. Sensor austauschen. ∘ ∘ ∘ ∘ ● Raumtemperatursensor Kurzschluss. ∘ ∘ ∘ ● ● Temperatursensor Wär- metauscher Unterbre- chung. ∘ ∘ ∘ ∘...

  • Seite 19: Störungscodes Außeneinheit, Typ Od306H

    Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) Blinkcode Störung Ursache/Behebung ∘ ∘ ∘ ● ● EEPROM nicht aktuali- Gerät läuft mit ROM-Parame- siert. tern; Änderung der Geräteein- ∘ ∘ stellungen (Ventilator, Tempe- ● ● ● EEPROM defekt. ratur usw.) nicht möglich. Steuerung der Inneneinheit austauschen.
  • Seite 20 Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) Störungscodes Außeneinheit, Typ OT307H Diagnosemodus aktivieren 2. C zur Bestätigung. oXX Störungscode Außeneinheit AXX Störungscode Inneneinheit A bXX Störungscode Inneneinheit B CXX Störungscode Inneneinheit C dXX Störungscode Inneneinheit D Störungscode Diagnosemodus beenden Taste E 5 s drücken. Hinweis Auch wenn mehrere Störungen vorlie- A Display...
  • Seite 21 Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) Störungs- Störung Ursache/Behebung code Temperatursensor Wärmetauscher Sensoranschluss prüfen; Unterbrechung/Kurzschluss. Sensor ggf. austauschen. Temperatursensor Verdichter Unter- brechung/Kurzschluss. Prozessortemperatursensor Unter- brechung/Kurzschluss. Außentemperatursensor Unterbre- chung/Kurzschluss. Flüssigkeitstemperatursensor Unter- brechung/Kurzschluss. Sauggastemperatursensor Unterbre- chung/Kurzschluss. Keine Rückmeldung Ventilator/Ver- Anschlüsse des Ventilators, dichter.
  • Seite 22 Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) Störungs- Störung Ursache/Behebung code DC-Unterspannung. Netzspannung prüfen (min. 198 V~). Falls der Wert in Ord- nung ist, aber die Störung erneut auftritt, Steuerung aus- tauschen. DC-Überspannung. Netzspannung prüfen (max. 264 V~). Falls der Wert in Ord- nung ist, aber die Störung erneut auftritt, Steuerung aus- tauschen.

  • Seite 23: Störungscode Der Außeneinheit An Der Inneneinheit Abfragen

    Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) Störungs- Störung Ursache/Behebung code Systemüberlastungsschutz (Verdich- Keine Maßnahmen erforderlich; ter wird ausgeschaltet). Wartezeit Verdichter (ca. 2 h). EEPROM defekt. Neu starten; Steuerung austau- schen, falls EEPROM benötigt wird (Betrieb mit speziellen Parametern). Nicht konfiguriert (Steuerung kann Neu starten;...
  • Seite 24 Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) 2. Taste „RESET“ erneut drücken. 4. Diagnose beenden: LEDs F und  leuchten. Taste „RESET“ ca. 5 s drücken. 3. Blinkcode an LEDs E und I able- sen. Die LED E blinkt 5 mal (in der fol- genden Tabelle mit ∘...
  • Seite 25 Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) Blinkcode Störung Ursache/Behebung ∘ ∘ ● ● ● Fehler Verdichter IPM- Verdichter-Stecker abziehen Modul. und Widerstände messen. Falls diese größer als 1 Ω sind, Verdichter austauschen (darauf achten, dass die Pha- senfolge U-V-W an den Ver- dichter angeschlossen ist).

  • Seite 26: Störungen Ohne Anzeige

    Störungsbehebung Störungen mit Anzeige (Diagnosemodus) (Fortsetzung) Blinkcode Störung Ursache/Behebung ∘ ∘ ∘ ● ● Überhitzungsschutz Luftzufuhr blockiert: Motor Kühlblock (Verdichter Ventilator prüfen. wird ausgeschaltet). ∘ ∘ ● ● ● Abtauung. — ∘ ∘ ● ● ● Überhitzung Verdichter Kältemittelmenge prüfen. (Verdichter wird ausge- schaltet).
  • Seite 27 Störungsbehebung Störungen ohne Anzeige (Fortsetzung) Störung Mögliche Ursache Behebung Eingeschränkte Heizleistung. Sehr niedrige Außentempe- — ratur, siehe Kapitel „Betriebsbedingungen“. Die Standby-LED der Innen- Keine oder zu geringe Netz- Netzanschluss prüfen. einheit leuchtet nicht auf. spannung an den Klemmen der Steuerplatine der Inneneinheit.
  • Seite 28 Störungsbehebung Störungen ohne Anzeige (Fortsetzung) Störung Mögliche Ursache Behebung Kein Luftaustritt an Außenein- Keine Spannung am Netzanschluss und heit. Anschluss des Ventilators Verdrahtung zwischen der Außeneinheit. Innen- und Außenein- heit prüfen. Steuerung der Außen- einheit austauschen. Kondensator des Ventila- Kondensator austau- tors der Außeneinheit schen.
  • Seite 29 Störungsbehebung Störungen ohne Anzeige (Fortsetzung) Störung Mögliche Ursache Behebung Verdichter überhitzt; unzurei- Elektronisches Expansi- Expansionsventil prü- chende Leistung; Gerät geht onsventil defekt. fen; ggf. austauschen. auf Störung und Verdichter Steuerung oder Kältekreis- Störungscode abfra- schaltet ohne ersichtlichen lauf defekt. gen. Grund aus.

  • Seite 30: Überprüfung Der Wesentlichen Bauteile Der Außeneinheit

    Störungsbehebung Überprüfung der wesentlichen Bauteile der Außeneinheit Temperatursensoren Anschlüsse und Verbindungsleitungen Der Widerstand des Sensors muss bei prüfen. einer Temperatur von 0 bis 40 °C zwi- schen 35 und 5 kΩ liegen. Kommunikation zwischen Innen- und Außeneinheit Anlage aus- und einschalten. Falls die Falls die Störung weiterhin besteht, je Störung weiterhin besteht, Widerstände nach Störungsart die Steuerung der...

  • Seite 31: Außeneinheit, Typ Ot307H

    Störungsbehebung Überprüfung der wesentlichen Bauteile der… (Fortsetzung) Zwischen roter und schwarzer Ader: Umkehrventil 310 V– ± 20 V Zwischen oranger und schwarzer Ader: Im Heizbetrieb muss die Spannung am 15 V– ± 1 V Umkehrventil 220 V~ betragen. Zwischen gelber und schwarzer Ader: 2 - 6 V–...
  • Seite 32 Störungsbehebung Überprüfung der wesentlichen Bauteile der… (Fortsetzung) Verdichter Um sicherzustellen, dass das Problem beim EEV liegt, Installationstest (siehe Verdichteranschlüsse prüfen. Seite 14) durchführen. Die Wechselstromaufnahme an jeder Falls der Test nicht erfolgreich ist und die Phase muss kleiner 15 A sein. Diagnose keine anderen Angaben Falls kein Strom fließt, Widerstand zwi- macht, ist das EEV fehlerhaft.

  • Seite 33: Serviceeinstellungen Und -Abfragen

    Serviceeinstellungen und -abfragen Testmodus an Außeneinheit, Typ OD306H Zum Prüfen des Klimageräts. 2. Taste „MODE“ am Wand-Klimagerät bzw. Taste „RESET“ am Deckenkas- 1. Gerät auf „Kühlen“ (16 °C Solltempe- setten-Klimagerät für 5 bis 10 s ratur) stellen und eine hohe Ventila- gedrückt halten.

  • Seite 34: Menü-Übersicht Außeneinheit, Typ Ot307H

    Serviceeinstellungen und -abfragen Menü-Übersicht Außeneinheit, Typ OT307H Betriebsart: Kühlen/Heizen/Standby Testmodus Kühlung. Wartung Heizung. Installations- PAS Test bestanden. test Störung. Außentemperatur unter 5 °C; Test kann nicht durch- geführt werden. Es ist nicht die vorgeschriebene Anzahl Inneneinhei- ten angeschlossen. Fehler Außen- oder Inneneinheit. Störungsdi- Außeneinheit agnose...
  • Seite 35 Serviceeinstellungen und -abfragen Menü-Übersicht Außeneinheit, Typ OT307H (Fortsetzung) Last Inneneinheit A Inneneinheit B Inneneinheit C Inneneinheit D Kapazität A Inneneinheit A Inneneinheit B Inneneinheit C Inneneinheit D Family Inneneinheit A (Typ der Innenein- heit) Inneneinheit B — Außenein- n id Anzahl der Inneneinheiten heit Betriebsart Heizen/Kühlen/...
  • Seite 36 Serviceeinstellungen und -abfragen Menü-Übersicht Außeneinheit, Typ OT307H (Fortsetzung) Flüssigkeitstemperatur Kreis- lauf B Flüssigkeitstemperatur Kreis- lauf C Flüssigkeitstemperatur Kreis- lauf D Elektronisches Expansionsven- til A Elektronisches Expansionsven- til B Elektronisches Expansionsven- til C Elektronisches Expansionsven- til D Spannungsversorgung Stromstärke am Verdichter Softwarestand der Steuerung Timer Verdichterzeit...

  • Seite 37: Kältemittelkreisläufe

    Kältemittelkreisläufe Außeneinheit, Typ OD306H A Wärmetauscher mit Temperatur- F 3-Wege-Ventil mit Anschluss für sensor Saugleitung und Serviceventil B Filter G Wärmetauscher mit Temperatur- C Elektronisches Expansionsventil sensor der Inneneinheiten A und B H Flüssigkeitsabscheider D Filter K Verdichter E Ventil mit Anschluss für Flüssig- L 4-Wege-Umkehrventil keitsleitung Hinweis...

  • Seite 38: Außeneinheit, Typ Ot307H

    Kältemittelkreisläufe Außeneinheit, Typ OT307H A Wärmetauscher mit Temperatur- H Sauggastemperatursensor sensor K Wärmetauscher mit Temperatur- B Flüssigkeitssammler sensoren der Inneneinheiten A, B C Filtertrockner und D L Vorflüssigkeitsabscheider D 3-Wege-Ventil mit Serviceventil (Flüssigkeitsleitung) M Hauptflüssigkeitsabscheider E 3-Wege-Ventil mit Serviceventil N Verdichter (Saugleitung) O Ölabscheider F Elektronische Expansionsventile...

  • Seite 39: Anschluss- Und Verdrahtungsschemen

    Anschluss- und Verdrahtungsschemen Wand-Klimageräte, Typ W303H und W304H 1 2 3 4 5 6 1 2 3 1 2 1 2 1 2 3 4 5 PH-12 P4(red) P8(red) P22 P20 P13 megatool Jumper Flash port 1 2 3 4 1 2 3 4 GNYE GNYE...

  • Seite 40: Wand-Klimagerät, Typ W305H

    Anschluss- und Verdrahtungsschemen Wand-Klimagerät, Typ W305H 1 2 3 4 5 6 1 2 1 2 1 2 3 4 5 1 2 3 4 5 P4(RD) P5(WH) P8(RD) P6 (WH) P10 (RD) T3,15 A/250 VAC FUSE P22 P20 P13 Megatool Jumper 1 2 3 4...

  • Seite 41: Deckenkassetten-Klimageräte

    Anschluss- und Verdrahtungsschemen Deckenkassetten-Klimageräte GNYE GNYE A Anzeigeplatine D Temperatursensor Wärmetauscher B Schrittmotore für Luftleitlamellen (Eingang) C Schalter Kondenswasserüberlauf E Raumtemperatursensor...
  • Seite 42 Anschluss- und Verdrahtungsschemen Deckenkassetten-Klimageräte (Fortsetzung) F Temperatursensor Wärmetauscher Farbkennzeichnung nach (Mitte) DIN IEC 60757 G Steuerplatine (main) Braun H Ventilator Blau K Kondenswasserpumpe GNYE Grün/Gelb L Steuerplatine (power) M Verbindung mit Außeneinheit Weiß...

  • Seite 43: Außeneinheit, Typ Od306H

    Anschluss- und Verdrahtungsschemen Außeneinheit, Typ OD306H 1 2 3 1 2 3 4 P503 P502 P501 P201 P202 P108 P109 P104 P105 P106 P804 P803 P801 P802 CN801 P602 P601 P805 P103 P101 P102 P107 2 3 4 6 5 4 3 2 1 CN301 P202 CN503 WH...
  • Seite 44 Anschluss- und Verdrahtungsschemen Außeneinheit, Typ OD306H (Fortsetzung) G Prozessortemperatursensor P Verbindung mit Inneneinheit A H Temperatursensor Wärmetauscher R Netzanschluss, 230 V/50 Hz K Temperatursensor Verdichter S Verbindung mit Inneneinheit B L Temperatursensor Wärmetau- scher/Außentemperatursensor M DIP-Schalter N Sicherung O Kommunikationsleiterplatte DMSMP 1 Elektronische Expansionsven- tile (EEV1 und EEV2)

  • Seite 45: Außeneinheit, Typ Ot307H

    Anschluss- und Verdrahtungsschemen Außeneinheit, Typ OT307H P201 P202 P106 P105 P104 P103 P101 P503 P502 P501 CN802 P604 ODU3 P603 ODU2 P602 ODU1 SELF ODU0 TEST MODEL_SET ODU MODEL SETTING CN801 ODU0 ODU1 ODU2 ODU3 1012 ODU MODEL P(DCI80) FLASH_PORT P401 P701 P402...
  • Seite 46 Anschluss- und Verdrahtungsschemen Außeneinheit, Typ OT307H (Fortsetzung) G Potenzialfreie Kontakte: P Kommunikationsleiterplatte 1 Störungsmeldung DMSMP 2 Vorgabe der Betriebsart (Heizen/ 1 Elektronische Expansionsven- Kühlen) tile (EEV1 bis EEV4) 3 Energiesparfunktion 2 Sauggastemperatursensor 4 Standby-Betrieb 3 Flüssigkeitstemperatursensor 5 Nachtbetrieb 4 Selbsttest im Stand-by-Brtrieb H Platine Bedieneinheit (Brücke einlegen) K Prozessortemperatursensor...
  • Seite 47 Anschluss- und Verdrahtungsschemen Außeneinheit, Typ OT307H (Fortsetzung) Farbkennzeichnung nach DIN IEC 60757 Braun Blau GNYE Grün/Gelb Grün Weiß Gelb...

  • Seite 48: Einzelteillisten

    Einzelteillisten Wand-Klimageräte Bestellung von Einzelteilen Folgende Angaben sind erforderlich: 025 Frontabdeckung ■ Herstell-Nr. (siehe Typenschild) 026 Rahmen ■ Positionsnummer des Einzelteils (aus 027 Ausblaseinheit dieser Einzelteilliste) 028 Kondenswasserschlauch 029 Montageplatte Handelsübliche Teile sind im örtlichen 030 Klemmenabdeckung Fachhandel erhältlich. 031 Elektrostatischer Filter 032 Ionisierer mit Leitung Einzelteile 035 Fernbedienung...
  • Seite 49 Einzelteillisten Wand-Klimageräte (Fortsetzung)

  • Seite 50: Deckenkassetten-Klimageräte

    Einzelteillisten Deckenkassetten-Klimageräte Bestellung von Einzelteilen Folgende Angaben sind erforderlich: 012 Temperatursensor ■ Herstell-Nr. (siehe Typenschild) 014 Kondenswasserpumpe ■ Positionsnummer des Einzelteils (aus 016 Motor für Luftleitlamellen dieser Einzelteilliste) 025 Gitter mit Befestigungshaken 027 Ansaug-/Austrittsgitter Handelsübliche Teile sind im örtlichen 028 Kondenswasserschlauch Fachhandel erhältlich.
  • Seite 51 Einzelteillisten Deckenkassetten-Klimageräte (Fortsetzung)

  • Seite 52: Außeneinheit, Typ Od306H

    0004 Drossel 0005 Steuerung Einzelteile ohne Abbildung 0006 Verdichter 0002 Bedienungsanleitung 0007 Ventilabdeckung 0003 Montageanleitung 0008 Schutzgitter 0004 Serviceanleitung 0009 Oberblech 0020 Verbindungsleitung Verdichter 0010 Tragegriff 0021 Anschlusswinkel für Kondens- 0011 Seitenwand links wasserleitung 0012 Spule für 4-Wege-Umkehrventil 0022 Viessmann Schriftzug...

  • Seite 53: Außeneinheit, Typ Ot307H

    Einzelteillisten Außeneinheit, Typ OD306H (Fortsetzung) 0009 0005 0019 0010 0016 0004 0008 0003 0002 0012 0011 0015 0017 0001 0007 0013 0018 0006 0014 Außeneinheit, Typ OT307H Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild) Fachhandel erhältlich.
  • Seite 54 038 Anschlusswinkel für Kondenswas- onsventil, weiß, 530 mm serleitung 016 Filtertrockner 017 Kommunikationsleiterplatte Einzelteile ohne Abbildung DMSMP 039 Viessmann Schriftzug 023 Spule für elektronisches Expansi- 040 Bedienungsanleitung onsventil, grün, 800 mm 041 Montageanleitung 024 Spule für elektronisches Expansi- 042 Serviceanleitung...
  • Seite 55 Einzelteillisten Außeneinheit, Typ OT307H (Fortsetzung)

  • Seite 56: Protokolle

    Protokolle Checkliste für Wartung Baugruppe geprüft ausge- gerei- Bemerkung tauscht nigt Inneneinheit Oberfläche Wärmetau- scher Lamellen Kondenswasserwanne Filter Ventilator Lufttemperaturen [°C] Eintritt Austritt Außeneinheit Lamellen Oberfläche Wärmetau- scher Kondenswasserablauf Ventilator Lufttemperaturen [°C] Eintritt Austritt Verdichter in Außeneinheit Verdichterzustand Geräuschprüfung Verdichterstrom Heißgastemperatur [°C] Sauggastemperatur [°C]...
  • Seite 57 Protokolle Checkliste für Wartung (Fortsetzung) Baugruppe geprüft ausge- gerei- Bemerkung tauscht nigt Regelung und Elektrik Schütze Fernbedienung Leitungen Temperatursensoren Relais Sonstiges Prüfung durchgeführt von: Datum:...

  • Seite 58: Technische Daten

    Technische Daten Gerätekombinationen Hinweis Bei Typ OT307H ist der Anschluss „C“ nicht belegt. Gerätekom- Außenein- Inneneinheit A Inneneinheit B Inneneinheit D bination heit OD306H W/C303H W/C303H — W/C303H W/C304H — W/C304H W/C304H — OT307H W/C303H W/C303H W/C303H W/C303H W/C303H W/C304H W/C303H W/C303H W/C305H...

  • Seite 59: Stromversorgung

    Technische Daten Stromversorgung Außeneinheit OD306H OT307H Betriebsspannung V~/Ph/Hz 230/1/50 Nennstrom ■ Kühlen 10,0 ■ Heizen 10,4 Anlaufstrom 10,5 Absicherung, träge Netzanschlussleitung 3 x 2,5 Verbindungsleitung zur je 4 x 1,5 Inneneinheit Betriebsbedingungen Kühlen Heizen Innentemperatur ■ Minimum °C 21 (15 Feuchtkugel) ■...

  • Seite 60: Wand-Klimageräte

    Technische Daten Wand-Klimageräte Inneneinheit W303H W304H W305H Ventilator 1 Querstromventilator ■ Drehzahl (3 Stufen) U/min 800/900/1050 800/950/1100 900/1050/1200 ■ Luftmenge Kühlen 330/430/530 350/450/550 620/760/850 (3 Stufen) ■ Luftmenge Heizen 350/460/570 370/480/580 620/760/850 (3 Stufen) ■ Schall-Leistungspegel dB(A) 39/47/51 39/47/52 47/51/55 (3 Stufen) ■...

  • Seite 61: Außeneinheiten

    Technische Daten Außeneinheiten Außeneinheit OD306H OT307H Kältemittel R410A Kältemittelsteuerung Elektronisches Expansionsventil Verdichter Rollkolben Doppelrollkolben Ventilatoren 1 Axialventilator ■ Luftmenge 2160 3200 ■ Schall-Leistungspegel dB(A) ■ Schalldruckpegel dB(A) *11*12 Abmessungen ■ Breite ■ Höhe ■ Länge Gewicht Kältemittelmenge Kältemittelleitungen Flüssigkeitsleitung ■ Anschluss 2 x ¼...

  • Seite 62: Konformitätserklärung

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitoclima 300-S mit den folgenden Normen über- einstimmt: EN 14511-1 EN 60 335-1 EN 378-1 EN 60 335-2-40 EN 55 014-1...
  • Seite 63 Stichwortverzeichnis Stichwortverzeichnis Anlage befüllen........11 Eigenschaften Kältemittel....11 Anschluss- und Verdrahtungsschemen Einzelteilliste ■ Außeneinheit, Typ OD306H...43 ■ Außeneinheit, Typ OD306H...52 ■ Außeneinheit, Typ OT307H....45 ■ Außeneinheit, Typ OT307H....53 ■ Deckenkassetten-Klimageräte..41 ■ Deckenkassetten-Klimageräte..50 ■ Wand-Klimageräte....39, 40 ■ Wand-Klimageräte......48 Elektromagnetische Störungen..30 Elektrostatischen Filter reinigen..14 Bauteilprüfung Außeneinheit, Erstinbetriebnahme......8 Typ OD306H...

  • Seite 64: Gültigkeitshinweis

    ■ Wand-Klimageräte......60 Testmodus ■ Außeneinheit, Typ OD306H...33 ■ Außeneinheit, Typ OT307H....33 Gültigkeitshinweis Herstell-Nr.: 7419600 7419601 7419602 7419603 7419604 7419605 7452871 7424624 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
