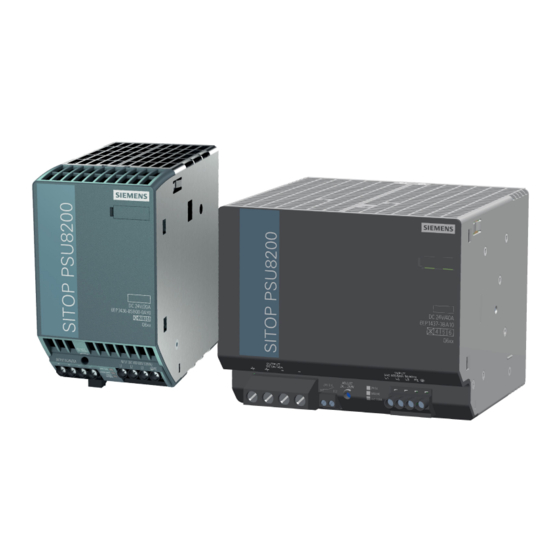

Siemens SITOP PSU8200 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Stromversorgung
  5. SITOP PSU8200
  6. Betriebsanleitung

Siemens SITOP PSU8200 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für SITOP PSU8200:
Inhaltsverzeichnis

Werbung

Quicklinks

SITOP PSU8200 1ph
Stromversorgung SITOP
SITOP modular
SITOP PSU8200 1ph
Betriebsanleitung
SITOP PSU8200 24V/5A
6EP3333-8SB00-0AY0
SITOP PSU8200 24V/10A
6EP3334-8SB00-0AY0
06.2014
C98130-A7633-A1-2-29
___________________
Übersicht
___________________
Sicherheitshinweise
Beschreibung,
___________
Geräteaufbau,
Maßzeichnung
___________________
Montage/Demontage
___________________
Einbaulage, Einbauabstände
___________________
Installation
___________________
Technische Daten
___________________
Sicherheit, Zulassungen,
EMV
___________________
Umgebungsbedingungen
___________________
Applikationen
___________________
Umwelt
___________________
Service & Support
1
2
3
4
5
6
7
8
9
10
11

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SITOP PSU8200

Inhaltszusammenfassung für Siemens SITOP PSU8200

  • Seite 1 ___________________ SITOP PSU8200 1ph Übersicht ___________________ Sicherheitshinweise Beschreibung, ___________ Geräteaufbau, Maßzeichnung Stromversorgung SITOP ___________________ Montage/Demontage SITOP modular SITOP PSU8200 1ph ___________________ Einbaulage, Einbauabstände ___________________ Installation Betriebsanleitung ___________________ Technische Daten ___________________ Sicherheit, Zulassungen, ___________________ Umgebungsbedingungen ___________________ Applikationen ___________________ Umwelt ___________________ Service & Support...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Übersicht

    Übersicht Die 1- phasigen Stromversorgungen SITOP PSU8200 der Produktlinie SITOP modular sind die leistungsstarken geregelten Technologie-Stromversorgungen für automatisierte Maschinen und Anlagen. Zu den wesentlichen Produktvorteilen gehören: ● geeignet für den Anschluss an nahezu alle 1- phasigen Netze weltweit ● Ausgangsspannung einstellbar im Bereich 24...28,8 V ●...
  • Seite 4 Ergänzungsmodulen (Redundanzmodul, Selektivitätsmodul, Puffermodul) sowie SITOP DC-USV-Modulen erweiterbar. Bestelldaten Es stehen folgende Gerätevarianten zur Verfügung: Geregelte Stromversorgung SITOP PSU·8200 1ph Bestellnummer Eingang AC 120/230 V, 6EP3333-8SB00-0AY0 Ausgang 24 V/5 A Eingang AC 120/230 V, 6EP3334-8SB00-0AY0 Ausgang 24 V/10 A SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 5: Inhaltsverzeichnis

    Ausgangsseitiger Anschluss ......................29 Technische Daten ..........................31 Eingang ............................31 Ausgang ............................32 Wirkungsgrad ..........................36 Regelung ............................37 Schutz und Überwachung ......................37 MTBF ............................37 Mechanik ............................38 Zubehör ............................38 Maßzeichnung..........................39 SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...
  • Seite 6 Parallelschaltung zur Redundanz ....................49 Reihenschaltung zur Spannungserhöhung ................. 50 Schutz vor Überlast im 24 V-Ausgangskreis ................51 Schutz vor kurzzeitigen Spannungseinbrüchen ................52 Schutz vor längeren Netzausfällen ..................... 53 Umwelt ..............................55 Service & Support ..........................57 SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 7: Sicherheitshinweise

    Lagerung, Aufstellung und Montage voraus. Vor Beginn der Installations- oder Instandhaltungsarbeiten ist der Hauptschalter der Anlage auszuschalten und gegen Wiedereinschalten zu sichern. Bei Nichtbeachtung kann das Berühren spannungsführender Teile Tod oder schwere Körperverletzung zur Folge haben. SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...
  • Seite 8 Sicherheitshinweise SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 9: Beschreibung, Geräteaufbau, Maßzeichnung

    Beschreibung, Geräteaufbau, Maßzeichnung Gerätebeschreibung SITOP PSU8200 1ph ist eine primär getaktete Stromversorgung zum Anschluss an ein 1-phasiges Wechselspannungsnetz. Am Ausgang des Gerätes steht eine elektronisch geregelte Gleichspannung zur Verfügung, die über ein Potenziometer eingestellt werden kann. Der Ausgang des Gerätes ist potenzialfrei, leerlauf- und kurzschlussfest. Die LED- Anzeigen dienen der Signalisierung des Betriebszustandes.

  • Seite 10: 2.2 Anschlüsse Und Klemmenbezeichnung

    Netzeingang L1, N, PE ② 2 Schraubklemmen Ausgang + ② 2 Schraubklemmen Ausgang – ⑤ je eine Schraubklemmen Meldekontakt 13, 14 ⑤ je eine Schraubklemmen Remote - Kontakt 15, 16 Endanschlag nicht höher belasten Bild 2-2 Klemmendaten SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 11: 2.3 Potenziometer

    Bei Einstellung der Ausgangsspannung >24 V ist ein Derating des Ausgangsstromes um 4 %/V bzw. der zulässigen Umgebungstemperatur um 3 °C/V zu berücksichtigen. Hinweis Die Betätigung des Potenziometers ist nur mittels isoliertem Schraubendreher zulässig. Hinweise zur Potenziometer-Betätigung (Schraubendreher, Drehmoment) siehe Bild 2-2 Klemmendaten (Seite 10) SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 12: 2.4 Betriebsanzeigen Und Signalisierungen

    Meldekontakt, Kontakt 13-14 geöffnet (Ruhestellung) LED gelb leuchtet Überlast, Ausgangsspannung <20 V ±0,5 V(nur im Betriebsmodus „Konstantstrom“) Meldekontakt, Kontakt 13-14 geöffnet (Ruhestellung) LED rot leuchtet Speichernde Abschaltung bzw. Fern-AUS Meldekontakt, Kontakt 13-14 geöffnet (Ruhestellung) SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 13: Wahlschalter

    10 s nach Netz-Ein bzw. nach Fern-EIN nicht speichernd abgeschalten. In diesen ersten 10 s agiert das Gerät bei Überlast so, als wäre der Schalter auf OFF. Auslieferzustand: A - OFF; B - OFF SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 14: Remote - Kontakt

    Funktion: Werden die Kontakte 15 – 16 kurzgeschlossen (R < 8 kΩ), so erfolgt die Fern- Ausschaltung. Hat die Stromversorgung in der Betriebsart „speichernde Abschaltung“ infolge einer Überlast speichernd abgeschaltet, so lässt sie sich durch Fern-AUS und wiederum Fern-EIN neu starten. Bild 2-6 Remote - Kontakt SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 15: Blockdiagramm

    Beschreibung, Geräteaufbau, Maßzeichnung 2.7 Blockdiagramm Blockdiagramm Bild 2-7 Blockdiagramm SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 16: Abmessungen Und Gewicht

    Beschreibung, Geräteaufbau, Maßzeichnung 2.8 Abmessungen und Gewicht Abmessungen und Gewicht Bild 2-8 Maßzeichnung 6EP3333-8SB00-0AY0 Bild 2-9 Maßzeichnung 6EP3334-8SB00-0AY0 SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...
  • Seite 17 2.8 Abmessungen und Gewicht 6EP3333-8SB00-0AY0 6EP3334-8SB00-0AY0 (24 V/5 A) (24 V/10 A) Abmessungen 45 × 125 × 125 55 × 125 × 125 (B × H × T) in mm Gewicht ca. 0,8 kg ca. 1,0 kg SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...
  • Seite 18 Beschreibung, Geräteaufbau, Maßzeichnung 2.8 Abmessungen und Gewicht SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 19: Montage/Demontage

    WARNUNG Gerät in ein Gehäuse oder einen Schaltschrank einbauen Die Stromversorgung SITOP PSU8200 1ph ist ein Einbaugerät. Sie ist in ein Gehäuse oder einen Schaltschrank einzubauen, zu dem nur qualifiziertes Personal Zugang haben darf. Das Gerät ist zur Montage im Schaltschrank auf Normprofilschiene EN 60715 aufschnappbar.
  • Seite 20 Bei Installation der Geräte in explosionsgefährdeter Umgebung (Ex II 3G Ex nA nC IIC T3 Gc bzw. Ex II 3G Ex nA IIC T3 Gc) sind diese in einen Verteilerkasten mit Schutzart IP54 oder höher einzubauen. SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 21: Einbaulage, Einbauabstände

    Unterhalb und oberhalb des Gerätes soll mindestens ein Freiraum von je 50 mm eingehalten werden (maximale Kabelkanaltiefe 50 mm). Seitlich ist kein Freiraum erforderlich. Ausgangsstrom in Abhängigkeit von Umgebungstemperatur und Einbauhöhe Bild 4-1 6EP3333-8SB00-0AY0 Ausgangsstrom bei Standardeinbaulage Bild 4-2 6EP3334-8SB00-0AY0 Ausgangsstrom bei Standardeinbaulage SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...
  • Seite 22 Einbaulage, Einbauabstände 4.1 Standard-Einbaulage Bild 4-3 Einbauhöhenderating Details siehe Umgebungsbedingungen (Seite 45) SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 23: Andere Einbaulagen

    Belastbarkeit der Geräte gegen Vibration und Schock zu rechnen. Insbesondere bei Montage auf vertikal befestigter Normprofilschiene können zusätzliche Maßnahmen, z. B. gegen Verrutschen des Gerätes auf der Normprofilschiene erforderlich sein. 4.2.1 6EP3333-8SB00-0AY0 Bild 4-4 6EP3333-8SB00-0AY0 Einbaulage (1) Bild 4-5 6EP3333-8SB00-0AY0 Einbaulage (2) SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...
  • Seite 24 Einbaulage, Einbauabstände 4.2 Andere Einbaulagen Bild 4-6 6EP3333-8SB00-0AY0 Einbaulage (3) Bild 4-7 6EP3333-8SB00-0AY0 Einbaulage (4) Bild 4-8 6EP3333-8SB00-0AY0 Einbaulage (5) SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 25: 6Ep3334-8Sb00-0Ay0

    Einbaulage, Einbauabstände 4.2 Andere Einbaulagen 4.2.2 6EP3334-8SB00-0AY0 Bild 4-9 6EP3334-8SB00-0AY0 Einbaulage (1) Bild 4-10 6EP3334-8SB00-0AY0 Einbaulage (2) Bild 4-11 6EP3334-8SB00-0AY0 Einbaulage (3) SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...
  • Seite 26 Einbaulage, Einbauabstände 4.2 Andere Einbaulagen Bild 4-12 6EP3334-8SB00-0AY0 Einbaulage (4) Bild 4-13 6EP3334-8SB00-0AY0 Einbaulage (5) SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 27: Installation

    Wiedereinschalten zu sichern. Bei Nichtbeachtung kann das Berühren spannungsführender Teile Tod oder schwere Körperverletzung zur Folge haben. Netzseitiger Anschluss Die Stromversorgung SITOP PSU8200 1ph ist ausgelegt zum Anschluss an ein 1- phasiges Wechselspannungsnetz mit Nennspannung AC 120/230 V, 50/60 Hz. Bild 5-1 Netzanschluss Der Anschluss des Versorgungsnetzes erfolgt über die Klemmen L1, N und PE (siehe Bild 5-...
  • Seite 28 Installation 5.1 Netzseitiger Anschluss Absicherung SITOP PSU8200 1ph Netzseitige Absicherung 6EP3333-8SB00-0AY0 empfohlen: Leitungsschutzschalter (IEC 898) Charakteristik C, 6 A (24 V/5 A) 6EP3334-8SB00-0AY0 empfohlen: Leitungsschutzschalter (IEC 898) Charakteristik C, 10 A (24 V/10 A) Der Schutzleiter des Versorgungsnetzes muss an die PE-Klemme angeschlossen werden.

  • Seite 29: Ausgangsseitiger Anschluss

    Installation 5.2 Ausgangsseitiger Anschluss Ausgangsseitiger Anschluss Die Stromversorgung SITOP PSU8200 1ph stellt am Ausgang eine potenzialfreie (= ungeerdete) SELV-Ausgangsspannung (Safety Extra Low Voltage) zur Verfügung. Der Ausgang der Stromversorgung ist leerlauf-, überlast- und kurzschlussfest. Im Überlastfall begrenzt die elektronische Strombegrenzung den Ausgangsstrom auf einen Maximalwert (siehe Kapitel Technische Daten (Seite 31)).
  • Seite 30 Installation 5.2 Ausgangsseitiger Anschluss SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 31: Technische Daten

    0,3 A Eingebaute Eingangssicherung Schmelzsicherung Schmelzsicherung T 3,15 A T 6,3 A Absicherung in der Netzzuleitung empfohlen: Leitungsschutzschalter empfohlen: Leitungsschutzschalter (IEC 898) (IEC 898) Charakteristik C, 6 A (IEC 898) Charakteristik C, 10 A SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 32: Ausgang

    Überschwingen von Ua ca. 3 % Überschwingen von Ua ca. 3 % Anlaufverzögerung, max. Spannungsanstieg, typ. 30 ms 70 ms Spannungsanstiegszeit / der 500 ms 500 ms Ausgangsspannung / maximal Stromnennwert Ia Nenn 10 A SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...
  • Seite 33 Anmerkung • Signalisierungen PSU8200 1ph (Seite 12)) Anzahl parallel schaltbarer Geräte zur Leistungserhöhung, Stück Ausgangskennlinie siehe Bild 6-3 Ausgangskennlinie siehe Bild 6-4 Ausgangskennlinie 6EP3333-8SB00-0AY0 Einzelbetrieb 6EP3334-8SB00-0AY0 Einzelbetrieb (Seite 34) (Seite 34) Bild 6-2 Anlaufverzögerung/Spannungsanstieg SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...
  • Seite 34 Das Gerät liefert bis zum Erreichen der Strombegrenzung eine konstante Ausgangsspannung. Bei Überlast wird der Ausgangsstrom begrenzt und die Ausgangsspannung abgesenkt. Wahlschalter A ein: Parallelbetrieb. Die Ausgangsspannung sinkt mit zunehmendem Ausgangsstrom. Bild 6-5 Ausgangskennlinie 6EP3333-8SB00-0AY0 Parallelbetrieb SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...
  • Seite 35 Speichernde Abschaltung. Bei länger als 100 ms anstehender Überlast erfolgt die Abschaltung des Gerätes. Ein Rücksetzen erfolgt durch Netzversorgung AUS für mindestens 60 s. Bild 6-7 Ausgangskennlinie 6EP3333-8SB00-0AY0 Speichernde Abschaltung Bild 6-8 Ausgangskennlinie 6EP3334-8SB00-0AY0 Speichernde Abschaltung SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 36: Wirkungsgrad

    94 % Verlustleistung bei Ua Nenn, Ia Nenn, ca. 18 W Leerlauf-Verlustleistung, ca. 1,5 W 1,5 W Verlustleistung im Zustand "speichernd 1,2 W 1,2 W abgeschaltet" Bild 6-9 Wirkungsgrad 6EP3333-8SB00-0AY0 Bild 6-10 Wirkungsgrad 6EP3334-8SB00-0AY0 SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 37: Regelung

    • Überlast- / Kurzschlussanzeige LED gelb für "Überlast", LED rot für "speichernde Abschaltung" MTBF 6EP3333-8SB00-0AY0 (24 V/5 A) 6EP3334-8SB00-0AY0 (24 V/10 A) Mean Time Between Failures SN29500: >1200000 h bei 40 °C, Nennlast, 24-h-Betrieb SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 38: Mechanik

    Art der Befestigung / S7-300- nein nein Profilschienenmontage Montage auf Normprofilschiene EN 60715 35x7,5/15 aufschnappbar Zubehör 6EP3333-8SB00-0AY0 (24 V/5 A) 6EP3334-8SB00-0AY0 (24 V/10 A) elektrisches Zubehör Redundanzmodul, Puffermodul mechanisches Zubehör Gerätekennzeichnungsschild 20mm x 7mm, pastell-türkis 3RT1900- 1SB20 SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 39: Maßzeichnung

    Technische Daten 6.9 Maßzeichnung Maßzeichnung siehe Kapitel Abmessungen und Gewicht (Seite 16) CAD-Daten zum Herunterladen im Internet: 6EP3333-8SB00-0AY0 (http://www.automation.siemens.com/bilddb/index.aspx?objKey=G_KT01_XX_00963) 6EP3334-8SB00-0AY0 (http://www.automation.siemens.com/bilddb/index.aspx?objKey=G_KT01_XX_00966) SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...
  • Seite 40 Technische Daten 6.9 Maßzeichnung SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 41: Sicherheit, Zulassungen, Emv

    Potenzialtrennung primär/sekundär ja Potenzialtrennung SELV-Ausgangsspannung Ua nach EN 60950-1 und EN 50178 Schutzklasse Klasse I Schutzart (EN 60529) IP20 Ableitstrom, typ. 1 mA Ableitstrom, max. 3,5 mA Prüfspannung siehe Tabelle 7-1 Prüfspannung (Seite 42) SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 42: Prüfspannung

    500 VDC 3000 VAC 3000 VAC 350 VAC Feldtest 2200 VDC 2200 VDC 500 VDC 1500 VAC 1500 VAC 350 VAC Anmerkung: Auslösestrom bei Messung DC: 0 mA Auslösestrom bei Messung AC: <100 mA SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 43: Zulassungen

    Hochfrequente Felder EN 61000-4-6 10 V; 0,15…80 MHz Magnetfelder EN 61000-4-8 30 A/m, 50 Hz Störaussendung (Emission) EN 55022 Klasse B Netzoberwellenbegrenzung EN 61000-3-2 Klasse A Fachgrundnormen EN61000-6-2 Störfestigkeit für Industriebereich EN61000-6-3 Störaussendung für Wohnbereich SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...
  • Seite 44 Sicherheit, Zulassungen, EMV 7.4 EMV SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 45: Umgebungsbedingungen

    II von 2000 m bis 6000 m (EN 50178) II bis 2000 m (EN 60950-1) I von 2000 m bis 6000 m (EN 60950-1) Lagerung: 1080 ... 660 hPa (-1000 ... +3500 m) • SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...
  • Seite 46 Umgebungsbedingungen SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 47: Applikationen

    Applikationen Parallelschaltung zur Leistungserhöhung Zur Leistungserhöhung können typgleiche Stromversorgungen SITOP PSU8200 direkt galvanisch parallel geschaltet werden. Dabei ist folgendes zu beachten: ● Die an jeder Stromversorgung angeschlossenen Leitungen an den Klemmen "+" und "–" sind bis zu einem gemeinsamen externen Verknüpfungspunkt (Klemmleiste) mit möglichst gleicher Länge und gleichem Leitungsquerschnitt (bzw.
  • Seite 48 Gerätedefekt hohe rückwärts speisende Ströme zu verhindern. Hierzu ist zwischen jeder "+"-Klemme der Stromversorgung und dem gemeinsamen Verknüpfungspunkt eine geeignete Schutzbeschaltung (z. B. Entkoppeldiode oder DC-tauglicher Leitungsschutzschalter) zu installieren. SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 49: Parallelschaltung Zur Redundanz

    Applikationen 9.2 Parallelschaltung zur Redundanz Parallelschaltung zur Redundanz Die Parallelschaltung mehrerer Stromversorgungen SITOP PSU8200 zur Redundanz wird dann erforderlich, wenn besonders hohe Anforderungen an eine sichere 24 V-Versorgung gestellt werden. Mit dem Redundanzmodul SITOP PSE202U können zwei typgleiche 24 V-Netzgeräte bis 20 A entkoppelt werden (Bild 9-2 Redundanter Aufbau mit zwei Stromversorgungen und Redundanzmodul SITOP PSE202U (Seite 49)).

  • Seite 50: Reihenschaltung Zur Spannungserhöhung

    Reihenschaltung zur Spannungserhöhung Um eine Ausgangsspannung von DC 48 V zu realisieren, können zwei 24 V- Stromversorgungen SITOP PSU8200 gleichen Typs in Reihe geschaltet werden. Hierbei wird die "–"-Klemme der ersten Stromversorgung mit der "+"-Klemme der zweiten Stromversorgung verbunden. Die Klemme "+" der ersten Stromversorgung sowie die Klemme "–"...

  • Seite 51: Schutz Vor Überlast Im 24 V-Ausgangskreis

    SIMATIC S7-1200/1500/300/400 für STEP 7 und TIA Portal sowie für SIMOTION CPUs und SIMOTION SCOUT kostenfrei zur Verfügung. Weitere Informationen finden Sie unter: Handbücher Selektivitätsmodul SITOP PSE200U (http://support.automation.siemens.com/WW/view/de/10807226/130000) Bild 9-4 Elektronische Absicherung von 24 V-Verbrauchern mit dem Selektivitätsmodul SITOP PSE200U SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 52: Schutz Vor Kurzzeitigen Spannungseinbrüchen

    Schutz vor kurzzeitigen Spannungseinbrüchen Bei einem Einbruch der netzseitigen Versorgungsspannung kann die Stromversorgung SITOP PSU8200 die Ausgangsspannung noch über einen kurzen Zeitraum im ms-Bereich aufrecht erhalten (siehe Kapitel Technische Daten (Seite 31)). In stark von kurzzeitigen Spannungseinbrüchen gekennzeichneten Versorgungsnetzen kann es zur Erhöhung der Versorgungssicherheit sinnvoll sein, diese geräteinterne...

  • Seite 53: Schutz Vor Längeren Netzausfällen

    Mit dem kostenfreien SITOP DC-USV-Software-Tool können die DC-USV-Systeme einfach in PC-basierende Automatisierungslösungen eingebunden werden. Es unterstützt die Weiterverarbeitung der Statusmeldungen und das sichere Herunterfahren des PCs. Weitere Informationen finden Sie unter: Handbuch DC-USV mit Kondensatoren (http://support.automation.siemens.com/WW/view/de/48932766/133300) SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...
  • Seite 54 1500 erleichtern die Einbindung von Betriebs- und Diagnoseinformationen ins STEP 7- Anwenderprogramm. Für die WinCC-Visualisierung stehen vorgefertigte UPS-Faceplates (Bildbausteine) zum kostenlosen Download zur Verfügung. Weitere Informationen finden Sie unter: Handbuch DC-USV SITOP UPS1600/UPS1100 (http://support.automation.siemens.com/WW/view/de/84977415) SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 55: Umwelt

    Die Geräte sind RoHS konform. Es werden grundsätzlich nur nicht-silikonausscheidende Materialen verwendet. Entsorgungsrichtlinien Verpackung und Packhilfsmittel sind recyclingfähig und sollten grundsätzlich der Wiederverwertung zugeführt werden. Das Produkt selbst darf nicht über den Hausmüll entsorgt werden. SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...
  • Seite 56 Umwelt SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...

  • Seite 57: Service & Support

    Sie erreichen den Technical Support für alle IA-/DT-Produkte über folgende Kommunikationswege: ● Telefon: + 49 (0) 911 895 7222 ● E-Mail (mailto:support.automation@siemens.com) ● Internet: Web-Formular für Support Request (http://www.siemens.de/automation/support-request) Technische Dokumentationen im Internet Betriebsanleitungen sowie Handbücher zu SITOP finden Sie im Internet: Betriebsanleitungen/Handbücher (http://www.siemens.de/sitop/manuals) Homepage SITOP Stromversorgung...
  • Seite 58 Service & Support Ansprechpartner Falls Sie noch Fragen zur Nutzung unserer Produkte haben, wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. Die Adressen finden Sie an folgenden Stellen: ● Im Internet (http://www.siemens.de/automation/partner) ● Im Katalog CA 01 SITOP PSU8200 1ph Betriebsanleitung, 06.2014, C98130-A7633-A1-2-29...
