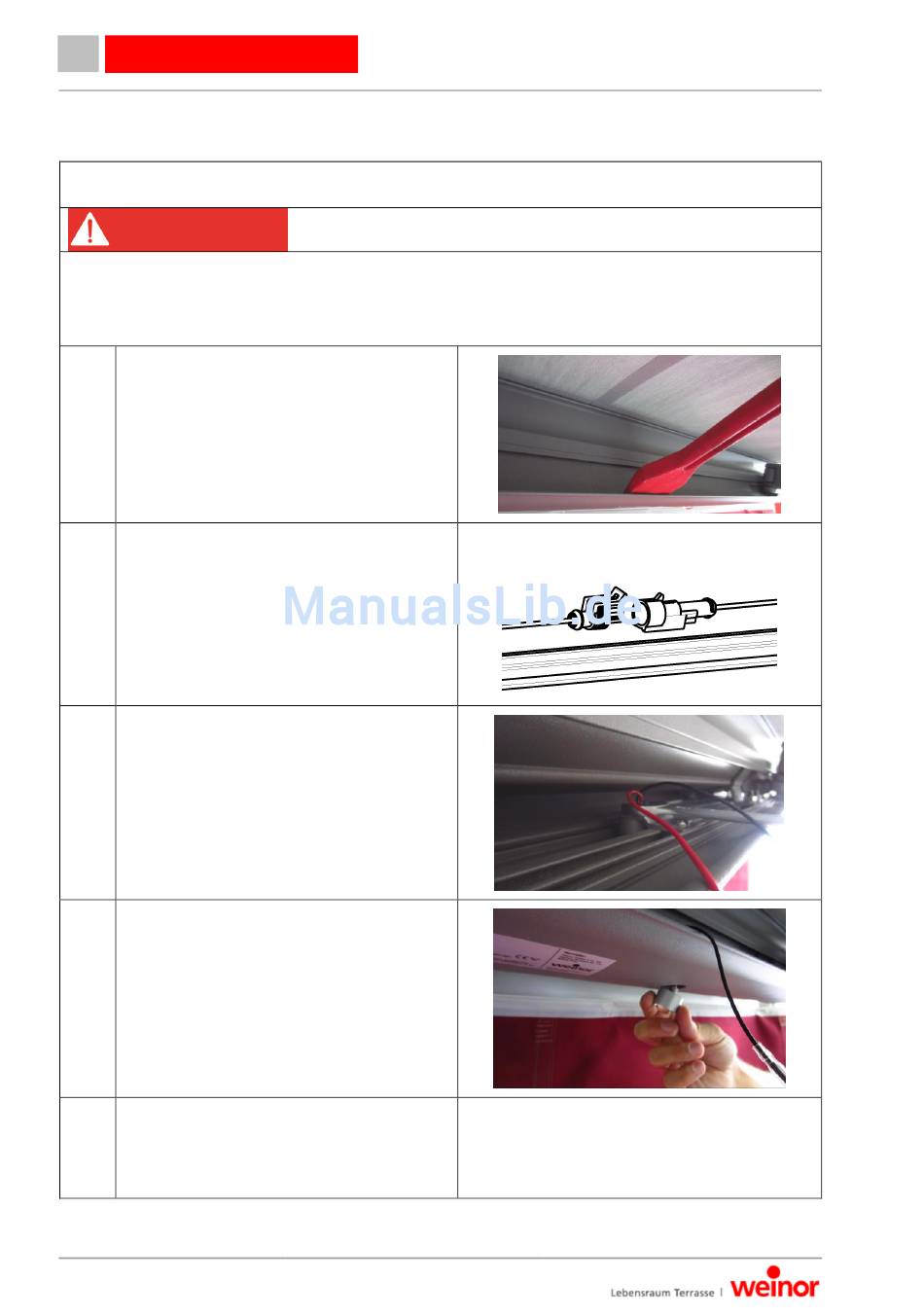

16 Reparatur
16.1 LED-Spot-Wechsel
GEFAHR
Körperschäden durch unter Spannung stehende elektrische Leitungen
Elektrische Leitungen der Markisenbeleuchtung stehen unter elektrischer Spannung.
Markise von der Stromversorgung trennen.
1. Markise ausfahren.
2. Markise von der Stromversorgung
trennen.
3. Blendenprofil mit dem Klotzlöffel aus
dem Stützprofil drücken.
4. Superseal-Steckverbindungen
voneinander trennen.
5. Sechskantmutter M10 mit
Maulschlüssel lösen.
6. LED-Spot nach unten entnehmen.
Dabei die Stecker an der Öffnung des
Befestigungsprofils vorbeiführen.
7. Neuen LED-Spot durch die Öffnung
des Kastenbodenprofils und des
Befestigungsprofils einfädeln.
8. Sechskantmutter M10 auf das
Gewinde handfest verschrauben.
Artikelnummer 114761-0000
Version 7
05.11.2014
Technische Änderungen vorbehalten
Seite 46/59
