Bestellung Von Ersatzteilen
Unter der nachfolgenden Adresse und Telefonnummer können Sie Ersatzteile bestellen:
AICON Health & Fitness, GmbH
Kalscheurener Staße 172
D-50354 Hürth
01805 231 244
Fax: 01805 231 243
Telefonanrufe außerhalb Deutschlands: +49 2233 613 250
Fax: +49 2233 613 255
Wenn Sie eine Ersatzteilbestellung vornehmen wollen, benötigen wir die folgenden Angaben:
• die Modell-Nummer des Produktes (PFEVBE33330)

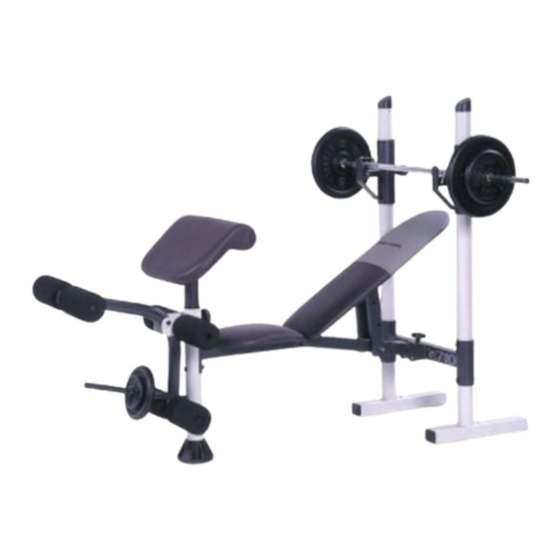

• den Namen des Produktes (PROFORM
G710 Hantelbank)
®
• die Serien-Nummer (finden Sie auf der Vorderseite dieser Bedienungsanleitung)
• die Bestell-Nummer und Beschreibung des Ersatzteiles (siehe DETAILZEICHNUNG und TEILELISTE in der
Mitte dieser Bedienungsanleitung)
Teile-Nr. 196721 R0503A
In China gedrückt © 2003 ICON Health & Fitness, GmbH
®
Modell-Nr. PFEVBE33330
Serien-Nr.
Schreiben Sie die Serien-Nr. oben
auf, falls Sie sie einmal brauchen
sollten.

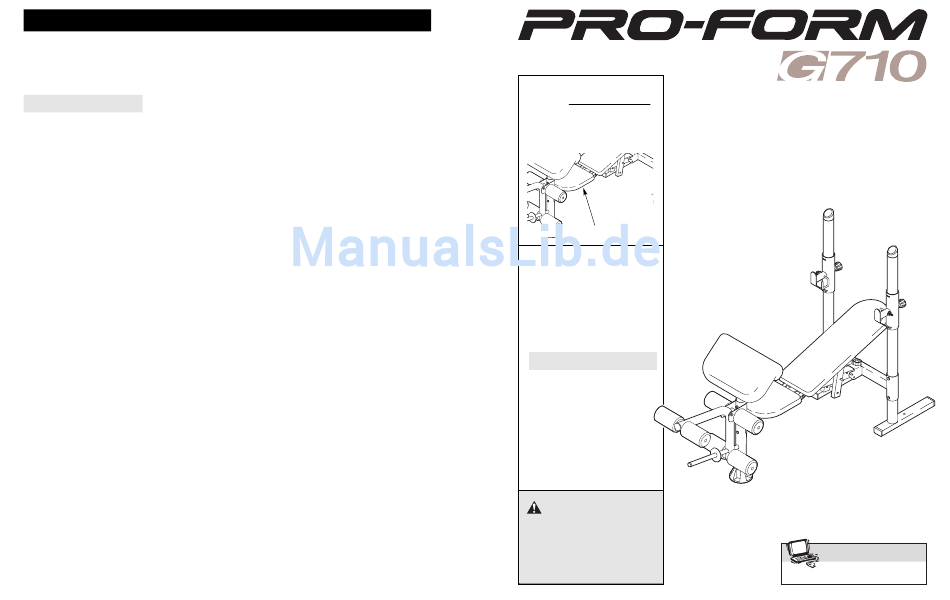

BEDIENUNGSANLEITUNG
Serien-Nummer-Aufkleber
FRAGEN?
Als Hersteller verpflichten wir
uns zur kompletten Zufrieden-
stellung unserer Kunden. Falls
Sie irgendwelche Fragen haben
oder falls Teile fehlen, rufen Sie
bitte an.
01805 231 244
Unsere Bürozeiten sind von
10.00 bis 15.00 Uhr.
ACHTUNG
Lesen Sie bitte aufmerksam alle
Hinweise und Anleitungen, bevor
Sie dieses Gerät in Betrieb neh-
men. Heben Sie diese Anleitung
für eventuellen späteren
Gebrauch auf.
Unsere Website:
www.iconeurope.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pro-Form PFEVBE33330
Inhaltszusammenfassung für Pro-Form PFEVBE33330
- Seite 1 BEDIENUNGSANLEITUNG Telefonanrufe außerhalb Deutschlands: +49 2233 613 250 Fax: +49 2233 613 255 Wenn Sie eine Ersatzteilbestellung vornehmen wollen, benötigen wir die folgenden Angaben: • die Modell-Nummer des Produktes (PFEVBE33330) • den Namen des Produktes (PROFORM G710 Hantelbank) ® Serien-Nummer-Aufkleber •...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis ÜBUNG GEWICHT SETS REPS MONTAG Datum: Die Warnungsaufkleber anbringen ............2 Wichtige Vorsichtsmaßnahmen . -
Seite 3: Wichtige Vorsichtsmaßnahmen
Wichtig ist auch die richtige Atmung. Atmen Sie auch die Beine. Bewegen Sie sich während des Wichtige Vorsichtsmaßnahmen während der Anspannungsphase jeder Wiederholung Dehnens langsam—wippen Sie dabei nicht. Dehnen aus und atmen Sie während der Rückkehr in die Sie langsam und nur so weit, wie Sie es ohne Ausgangsposition ein. -
Seite 4: Bevor Sie Anfangen
Muskeln werden sich fortlaufend anpassen und stär- individuelle Angelegenheit.Es ist sehr wichtig, ein in Ihrem Körper zu entwickeln. Ob es Ihr Ziel ist, eine tet PFEVBE33330. Die Serien-Nummer steht auf dem ken gemäß der zunehmenden Erhöhung der Intensität Überstrapazieren während der ersten Monate zu ver- geformte Figur zu erhalten, Muskelgröße und -stärke... -
Seite 5: Diagramm Zur Identifikation Der Teile
DIE GEWICHTE AM BEINHEBEL BEFESTIGEN Diagramm zur Identifikation der Teile Um den Beinhebel (7) zu benutzen, schieben Sie die gewünschten Gewichte (nicht inbegriffen) auf das Dieses Diagramm hilft Ihnen bei der Identifikation der kleinen Montageteile. Die Zahl in Klammern unter jedem Gewichtsrohr am Beinhebel und sichern Sie ihn mit Teil ist die Bestell-Nummer der Ersatzteillisie in der Mitte dieser Bedienungsanleitung. -
Seite 6: Montage
VERSTELLEN DER GEWICHTSABLAGEN Montage Um jede Gewichtsablage (19) zu verstellen, drehen Sie den großen Verstellknopf (21) gegen den Uhrzei- gersinn, ziehen Sie ihn aus der Gewichtsablage her- • Wenn nicht anders angewiesen, dann ziehen Sie aus und schieben Sie die Gewichtsablage an dem Erleichtern Sie sich die Arbeit! alle Teile bei der Montage fest an. -
Seite 7: Die Hantelbank Einstellen
2. Befestigen Sie das Vorderbein (3) am Bankrahmen Die Hantelbank einstellen (5) mit zwei M10 x 80mm Bolzen (23), zwei M10 Unterlegscheiben (6) und zwei M10 Nylon-Ver- schlussmuttern (11). Ziehen Sie die Nylon-Ver- Dieser Teil erklärt, wie man die Hantelbank einstellt. Bitte lesen Sie die Trainingsrichtlinien auf Seite 13 für wich- schlussmuttern nocht nicht fest an. - Seite 8 6. Schmieren Sie einen M10 x 180mm Bolzen (28). 10. Führen 19mm runde Innenkappen (33) in jedes Befestigen Sie die Rückenlehne (12) am Ende der zwei kurzen Polsterrohre (34). Führen Bankrahmen (5) mit dem Bolzen, zwei M10 Sie ein kurzes Polsterrohr in jedes Loch im Unterlegscheiben (6) und einer M10 Nylon- Beinhebel (7) ein.
- Seite 9 Ersatzteilliste—Modell Nr. PFEVBE33330 R0503A ENTFERNEN SIE DIESE ERSATZTEILLISTE/DETAILZEICHNUNG Bestell- Stück Bestell- Stück zahl Bezeichnung zahl Bezeichnung Pfosten 50mm x 70mm Innenkappe Verwahren Sie diese Seite für späteren Gebrauch. Querstange 50mm runde Innenkappe Vorderbein M6 x 16mm Bolzen Fußplatte Verschulssstift Bankrahmen...
- Seite 10 Detailzeichnung—Modell-Nr. PFEVBE33330 R0503A...
