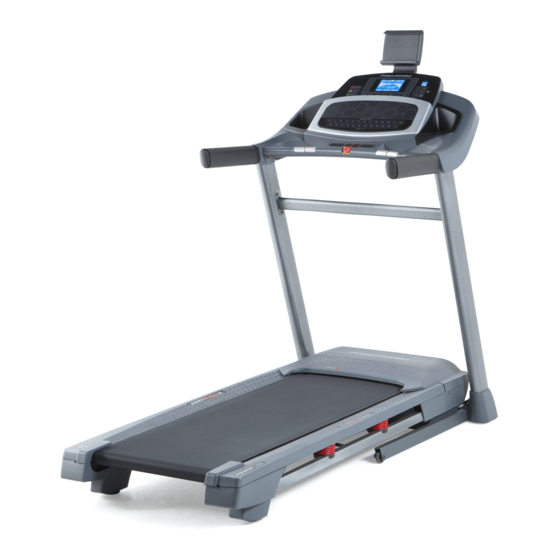

Pro-Form Power 595i Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Modell Nr. PETL78717.2
Seriennr.:
Schreiben Sie sich die
Seriennummer als Referenz auf.
Aufkleber mit
Seriennummer
KUNDENSERVICE
DEUTSCHLAND
Telefon: 800 589 069 88
Website: iconsupport.eu
E-Mail: csuk@iconeurope.com
Postadresse:
ICON Health & Fitness, Ltd.
Unit 4, Westgate Court
Silkwood Park
OSSETT
WF5 9TT
UNITED KINGDOM
ACHTUNG
Lesen Sie bitte aufmerksam
die Anweisungen und
Vorsichtshinweise, bevor Sie
dieses Gerät in Betrieb nehmen.
Bewahren Sie diese Anleitung
zum Nachschlagen auf.
BEDIENUNGSANLEITUNG
iconeurope.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pro-Form Power 595i

Inhaltszusammenfassung für Pro-Form Power 595i

  • Seite 1 Modell Nr. PETL78717.2 Seriennr.: BEDIENUNGSANLEITUNG Schreiben Sie sich die Seriennummer als Referenz auf. Aufkleber mit Seriennummer KUNDENSERVICE DEUTSCHLAND Telefon: 800 589 069 88 Website: iconsupport.eu E-Mail: csuk@iconeurope.com Postadresse: ICON Health & Fitness, Ltd. Unit 4, Westgate Court Silkwood Park OSSETT WF5 9TT UNITED KINGDOM ACHTUNG...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS POSITION DER WARNAUFKLEBER ............2 WICHTIGE VORSICHTSMASSNAHMEN.

  • Seite 3: Wichtige Vorsichtsmassnahmen

    WICHTIGE VORSICHTSMASSNAHMEN ACHTUNG: Um die Gefahr von Verbrennungen, Feuer, Stromschlag oder Verletzungen zu verringern, sollten Sie vor Verwendung des Laufbands alle wichtigen Vorsichtsmaßnahmen und Anweisungen in dieser Anleitung und alle Warnungen an Ihrem Laufband lesen. ICON haftet nicht für Verletzungen oder Sachbeschädigungen aufgrund der Verwendung des Geräts. 1.

  • Seite 4: Bewahren Sie Diese Anleitung Gut Auf

    17. Sie müssen die Vorgehensweise zum 24. Versuchen Sie nicht, das Laufband zu Ausschalten in einem Notfall verstehen und bewegen, bevor es ordnungsgemäß testen, bevor Sie das Laufband verwenden montiert ist. (Siehe MONTAGE auf Seite 7 (siehe EINSCHALTEN DES GERÄTS auf und ZUSAMMENKLAPPEN UND Seite 18).

  • Seite 5: Bevor Sie Beginnen

    BEVOR SIE BEGINNEN Bitte lesen Sie diese Anleitung vor Verwendung Vielen Dank, dass Sie sich für das neue PROFORM ® des Laufbandes sorgfältig durch. Wenn Sie Fragen POWER 595 I Laufband entschieden haben. Das PROFORM POWER 595 I Laufband bietet eine Reihe zum Gerät haben, sehen Sie bitte auf der Vorderseite ®...

  • Seite 6: Bauteil-Identifizierungstabelle

    BAUTEIL-IDENTIFIZIERUNGSTABELLE Verwenden Sie zur Identifizierung der Kleinteile bei der Montage die nachstehende Zeichnung. Die Zahlen in Klammen unter der jeweiligen Zeichnung sind die Schlüsselnummer des Teils aus der TEILELISTE am Ende dieses Handbuchs. Die Zahl nach der Schlüsselnummer gibt die Menge an, die für die Montage verwendet wird. Hinweis: Falls ein Teil im Montage-Set fehlt, prüfen Sie, ob es bereits vormontiert wurde.

  • Seite 7: Montage

    MONTAGE • Für die Montage sind zwei Personen erforderlich. • Identifizierung der Kleinteile siehe Seite 6. • Legen Sie alle Teile in einen gut beleuchteten • Folgende Werkzeuge werden zur Montage Raum und entfernen Sie das Verpackungsmaterial. benötigt: Entsorgen Sie die Verpackungsmaterialien erst, die mitgelieferten Inbusschlüssel wenn die Montage abgeschlossen ist.
  • Seite 8 2. Achten Sie darauf, dass das Netzkabel getrennt ist. Entfernen Sie den Kabelbinder, mit dem das Kabel der Säule (81) an der Vorderseite des Sockels (6) befestigt ist. Suchen Sie dann die rechte Säule (90). Lassen Sie eine zweite Person die rechte Säule in der Nähe des Sockels (6) halten.
  • Seite 9 4. Halten Sie die rechte Säule (90) gegen den Sockel (6). Achten Sie darauf das Kabel der Säule (81) nicht zu quetschen. Befestigen Sie die rechte Säule (90) mit zwei 3/8" x 2 3/8" Schrauben (7), einer 3/8" x 1 1/4" Schraube (63), einer 3/8"...
  • Seite 10 6. Wenn bereits zwei Schrauben (E) in jeder Haltestange (84) angebracht sind, entfernen Sie die Schrauben und werfen Sie sie weg. Befestigen Sie eine Haltestange (84) mit zwei 5/16" x 3" Schrauben (28) und zwei 5/16" sternförmigen Beilagscheiben (11) an der rechten Säule (90).

  • Seite 11: Anschlüsse Nicht Richtig Verbunden Werden Können, Kann Die Konsole

    8. WICHTIG: Um eine Beschädigung der Pulsquerstange (31) zu vermeiden, sollten Sie keine Elektrowerkzeuge verwenden und die #10 x 1 1/4" Schrauben (9) nicht zu fest anziehen. Richten Sie die Pulsquerstange (31) wie abgebildet aus. Befestigen Sie die Pulsquerstange mit vier #10 x 1 1/4" Schrauben (9) und vier #10 sternförmigen Beilagscheiben (5) an den Haltestangen (84).
  • Seite 12 10. Stellen Sie die Konsoleneinheit (G) auf die Haltestange (84). Achten Sie darauf, dass keine Kabel gequetscht werden. Stecken Sie das überschüssige Kabel der Säule (81) in die rechte Säule (90). Befestigen Sie die Konsoleneinheit (G) mit vier 1/4" x 1/2" Schrauben (4) an der Haltestange (84). Ziehen Sie die Schrauben noch nicht fest.
  • Seite 13 12. Schieben Sie die Säulenquerstange (18) vorsichtig zwischen die linke und rechte Säule (89, 90). Befestigen Sie die Säulenquerstange mit den vier 5/16" x 3/4" Schrauben (8), die Sie in Schritt 5 entfernt haben, und vier 5/16" sternförmigen Beilagscheiben (11). Ziehen Sie alle vier Schrauben leicht und dann fest an.
  • Seite 14 14. Entfernen Sie die 5/16" Mutter (34) und die 5/16" x 1 3/4" Schraube (23) von der Halterung am Sockel (6). Richten Sie dann die Lagerungssperre (26) wie dargestellt aus. Befestigen Sie das untere Ende der Lagerungssperre (26) mit der 5/16" x 1 3/4" Schraube (23) und der 5/16"...
  • Seite 15 16. Ziehen Sie die vier 3/8" x 2 3/8" Schrauben (7), die zwei 3/8" x 1 3/4" Schrauben (62) und die zwei 3/8" x 1 1/4" Schrauben (63) fest. Stellen Sie dann die linke innere Basisabdeckung (50) auf das untere Ende der linken Säule (89). Schieben Sie die linke Basisabdeckung (82) nach unten und drücken Sie sie auf die linke innere Basisabdeckung.

  • Seite 16: Verwendung Des Laufbandes

    VERWENDUNG DES LAUFBANDES ANSCHLIESSEN DES NETZKABELS Gehen Sie zum Anschließen des Netzkabels wie folgt vor. Dieses Produkt muss geerdet werden. Sollte eine Störung vorliegen oder es ausfallen, bietet eine 1. Schließen Sie das angegebene Ende des Erdung einen Pfad des geringsten Widerstands für den Netzkabels an die Buchse am Laufband an.

  • Seite 17: Merkmale Der Konsole

    KONSOLENDIAGRAMM MERKMALE DER KONSOLE Gerät einschalten, siehe Seite 18. Verwendung des manuellen Modus siehe Seite 18. Verwendung einer Die Konsole des Laufbandes bietet eine Reihe integrierten Trainingseinheit siehe Seite 20. Verbinden Ihres Tablet mit der Konsole siehe von Funktionen, die Ihre Übungen effizienter und Seite 21.

  • Seite 18: Einschalten Des Geräts

    EINSCHALTEN DES GERÄTS VERWENDUNG DES MANUELLEN MODUS WICHTIG: Falls das Laufband der Kälte ausgesetzt 1. Stecken Sie den Schlüssel in die Konsole. war, warten Sie vor dem Anschalten bis er Zimmertemperatur erreicht hat. Andernfalls können Siehe EINSCHALTEN DES GERÄTS oben. die Konsolendisplays oder andere elektronische Komponenten beschädigt werden.
  • Seite 19 5. Verfolgen Sie Ihren Fortschritt auf dem Display. Während des Trainings zeigt die Intensitätsleiste den ungefähren Intensitätspegel Ihres Trainings an. Während Sie auf dem Laufband gehen oder laufen, zeigt das Display die folgenden Trainingsinformationen an: • Die verstrichene Zeit • Die Strecke, die Sie gegangen oder gelaufen sind ETS069913 Um die Displays zurückzusetzen, drücken Sie...

  • Seite 20: Verwendung Einer Integrierten Trainingseinheit

    Zum Messen der Herzfrequenz stellen Sie 3. Beginnen Sie das Training. sich auf die Fußschienen und halten Sie die Pulsstange mit den Handflächen an den Drücken Sie dann die Taste START, um das Metallkontakten; bewegen Sie Ihre Hände dabei Training zu beginnen. Kurz nach Drücken der Taste nicht.

  • Seite 21: Verbinden Ihres Tablets Mit Der Konsole

    VERBINDEN IHRES TABLETS MIT DER KONSOLE Das Training wird auf diese Weise fortgesetzt, bis das letzte Segment des Profils auf dem Display blinkt und das letzte Segment endet. Das Band Die Konsole unterstützt BLUETOOTH-Verbindungen verlangsamt sich und stoppt schließlich. mit Tablets über die iFit–Smart Cardio Equipment- App und kompatible Herzfrequenzmonitore.

  • Seite 22: Verbinden Ihres Herzfrequenzmonitors Mit Der Konsole

    4. Zeichnen Sie Ihre Trainingsinformationen auf VERBINDEN IHRES HERZFREQUENZMONITORS und verfolgen Sie sie. MIT DER KONSOLE Befolgen Sie die Anweisungen in der iFit– Die Konsole ist mit allen intelligenten BLUETOOTH- Smart Cardio Equipment-App, um Ihre Herzfrequenzmonitoren kompatibel. Trainingsinformationen aufzuzeichnen und zu verfolgen. Um Ihren intelligenten BLUETOOTH- Herzfrequenzmonitor mit der Konsole zu verbinden, 5.

  • Seite 23: Der Einstellungsmodus

    DER EINSTELLUNGSMODUS VERWENDUNG DES TABLET-HALTERS Die Konsole verfügt über einen Einstellungsmodus, WICHTIG: Der Tablet-Halter ist für die Verwendung mit den meisten Tablets in voller Größe geeignet. der die Laufbandinformationen verfolgt und Ihnen das Stellen Sie keine anderen elektronischen Geräte Personalisieren der Konsoleneinstellungen ermöglicht. oder Gegenstände in den Tablet-Halter.

  • Seite 24: Zusammenklappen Und Transportieren

    ZUSAMMENKLAPPEN UND TRANSPORTIEREN ZUSAMMENKLAPPEN DES LAUFBANDES BEWEGEN DES LAUFBANDES Um Schäden am Laufband zu vermeiden, stellen Bevor Sie das Laufband bewegen, klappen Sie es Sie die Neigung auf null, bevor Sie das Laufband zuerst wie links beschrieben zusammen. ACHTUNG: zusammenklappen. Ziehen Sie dann den Schlüssel Achten Sie darauf, dass der Verriegelungsknopf und trennen Sie das Netzkabel.

  • Seite 25: Wartung Und Fehlerbehebung

    WARTUNG UND FEHLERBEHEBUNG WARTUNG SYMPTOM: Das Gerät schaltet während des Gebrauchs ab Regelmäßige Wartung ist für optimale Leistung und zur Verringerung des Verschleißes wichtig. Sie sollten bei a. Prüfen Sie den Netzschalter (siehe Zeichnung c jeder Benutzung des Laufbandes alle Teile prüfen und links).
  • Seite 26 Suchen Sie den Reedschalter (101) und SYMPTOM: Das Band verlangsamt sich den Magneten (103) an der linken Seite beim Laufen der Riemenscheibe (49). Drehen Sie die Riemenscheibe, bis der Magnet mit dem a. Wenn ein Verlängerungskabel benötigt wird, Reedschalter ausgerichtet ist. Achten Sie darauf, verwenden Sie nur ein Kabel mit 3 Adern und dass der Abstand zwischen dem Magneten und einem Leitungsquerschnitt von 2 mm...
  • Seite 27 SYMPTOM: Das Band ist nicht zentriert SYMPTOM: Der Tablet-Halter bleibt nicht an seinem Ort Die Ränder des Bandes sollten mit den Bandausrichtungsmarkierungen (siehe Zeichnung a. Drehen Sie den Tablet-Halter nach hinten. Ziehen unten) an den Fußschienen ausgerichtet sein. Sie dann die angegebene Schraube etwas fest, Falls nötig, befolgen Sie die Anweisungen unten bis der Tablet-Halter an seinem Platz bleibt, zum Ausrichten des Bandes.

  • Seite 28: Poster Mit Übungen

    POSTER MIT ÜBUNGEN Fettverbrennung – Um effektiv Fett zu verbrennen, ACHTUNG: Konsultieren Sie müssen Sie längere Zeit bei niedriger Intensität Ihren Arzt, bevor Sie ein Trainingsprogramm trainieren. In den ersten Minuten des Trainings nutzt beginnen. Dies gilt insbesondere für Ihr Körper Kohlenhydratkalorien als Energiespender. Personen, die über 35 Jahre alt sind oder Erst nach den ersten Minuten des Trainings beginnt gesundheitliche Probleme haben oder hatten.

  • Seite 29: Vorgeschlagene Dehnübungen

    VORGESCHLAGENE DEHNÜBUNGEN Die korrekte Ausführung mehrerer grundlegender Dehnübungen ist rechts dargestellt. Bewegen Sie sich beim Dehnen langsam – federn Sie nicht. 1. Dehnen mit Berührung der Zehen Stellen Sie sich mit leicht gebeugten Knien hin und beugen Sie sich aus der Hüfte langsam nach vorn. Lassen Sie Ihren Rücken und Ihre Schultern entspannt, während Sie sich so weit wie möglich in Richtung Ihrer Zehen beugen.

  • Seite 30: Teileliste

    TEILELISTE Modell Nr. PETL78717.2 R0118A Schlüsselnr. Mge. Beschreibung Schlüsselnr. Mge. Beschreibung #8 x 5/8" Schraube Rechte innere Basisabdeckung #8 x 3/4" Schraube 3/8" Kunststoffbuchse Basispolster 1/4" x 1 1/4" Schraube 1/4" x 1/2" Schraube Antriebsmotor #10 Sternförmige Beilagscheibe Motorriemen Sockel Rahmen 3/8"...

  • Seite 31: Beschreibung

    Schlüsselnr. Mge. Beschreibung Schlüsselnr. Mge. Beschreibung Reedschalter Motorisolator Klemme Kleine Beilagscheibe Magnet Motorbeilagscheibe Motorbuchse – Bedienungsanleitung Filter Hinweis: Technische Daten können ohne Vorankündigung geändert werden. Informationen zur Bestellung von Ersatzteilen finden Sie auf der Rückseite dieses Handbuchs. *Diese Teile sind nicht abgebildet.

  • Seite 32: Detailzeichnung A

    DETAILZEICHNUNG A Modell Nr. PETL78717.2 R0118A...
  • Seite 33 DETAILZEICHNUNG B Modell Nr. PETL78717.2 R0118A...
  • Seite 34 DETAILZEICHNUNG C Modell Nr. PETL78717.2 R0118A...
  • Seite 35 DETAILZEICHNUNG D Modell Nr. PETL78717.2 R0118A 66 2...

  • Seite 36: Bestellung Von Ersatzteilen

    BESTELLUNG VON ERSATZTEILEN Ersatzteile erhalten Sie beim Kundendienst. Die Kontaktdaten finden Sie auf der Vorderseite dieses Handbuchs. Bitte bereiten Sie folgende Informationen vor, wenn Sie uns kontaktieren: • Modellnummer und Seriennummer des Produkts (siehe Vorderseite dieser Anleitung) • Name des Produkts (siehe Vorderseite dieser Anleitung) •...
