2.Ensure that the equipment plugged into the battery power-supplied/surge outlets does not exceed the UPS unit's rated capacity (750VA/675W for PR750ELCD). If the rated unit capacities are exceeded, an overload condition may occur and cause the UPS unit to shut down or the circuit...

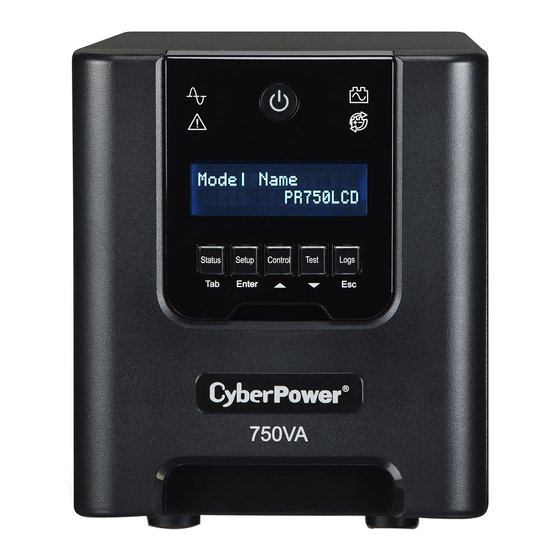

BASIC OPERATION DESCRIPTION 1. Power Switch / Power On Indicator Used as the master on/off switch for equipment connected to the battery power supplied outlets. 2. Online Indicator This LED is illuminated when the utility power is normal and the UPS outlets are providing power, free of surges and spikes.
Seite 4
configuration. This button is also used to scroll up. For more information about the Control/Up button, please refer to the Function Setup Guide. 9. Down / Test Button Press the Test switch for 1 second to enter test menu and then select the functions for configuration. This button is also used to scroll down.
Seite 5
HARDWARE INSTALLATION GUIDE 1. Your new UPS may be used immediately upon receipt. However, recharging the battery for at least 8 hours is recommended to ensure that the battery's maximum charge capacity is achieved. Charge loss may occur during shipping and storage. To recharge the battery, simply leave the unit plugged into an AC outlet.
Reduce Energy Cost with GreenPower UPS Technology CyberPower’s goal is not only to provide eco-friendly products but also to bring the best value for consumers. The advanced energy-saving design improves the operating efficiency and eliminates waste energy consumption. As a result, consumers will enjoy significant energy cost savings with the adoption of GreenPower UPS technology.
Seite 7
BATTERY REPLACEMENT PROCEDURE: 1. Turn off and unplug all connected equipment. 2. Turn the UPS off and unplug it from the AC power source. 3. Remove the front panel of the UPS. 4. Pull out both round knobs and remove the battery compartment cover completely off of the unit. 5.
Seite 8
DEFINITIONS FOR ILLUMINATED LCD INDICATORS Status Menu Operation Mode Battery Information Load Power Input Load VA Output Load Amps Last Self Test Load Energy Date & Time Estimated Runtime Setup Menu Setup Wizard Auto Self Test Language Date & Time Utility Power Battery Change Date MIN O/P Voltage...
TECHNICAL SPECIFICATIONS Model PR750ELCD Capacity (VA) 750VA/675W Input Frequency Range 47~63Hz (Auto Sensing) AVR Function Output On Battery Output 230Vac +/-5% Voltage On Battery Output 50/60Hz +/-1% Frequency Overload Protection On Utility: Circuit Breaker & Internal Current Protection On Battery: Internal Current Limiting...
UPS on. Battery not fully Recharge the battery by leaving the UPS charged. plugged in. The UPS does not perform Contact CyberPower Systems about expected runtime. Battery is slightly worn replacement batteries at out. support@cpsww.eu...
ÜBERBLICK Die PR750ELCD hat eine automatische Spannungsregulierung bei Instabiler Versorgungsspannung. Die PR750ELCD bietet einen Überspannungsschutz von 405 Joule und schaltet bei Stromausfall auf batterie-gepufferte Stromversorgung um. Die PR750ELCD liefert konstanten Strom für Ihren Computer und die mitgelieferte Software fährt Ihren Computer im Falle eine Stromausfalles geregelt herunter.
Seite 13
Stromkeisunterbrecher spricht an. GRUNDFUNKTIONEN Beschreibung Netzsschalter / Funtionsanzeige Haupt-Ein-/Ausschalter für die angeschlossenen Geräte. Anzeige Netztbetrieb Diese LED ist unterhalb des Netzschalters und leuchtet auf, wenn das Gerät eingeschaltet und an den Ausgängen keine Störungen anliegen. Anzeige Batteriebetrieb Diese Icon wird bei bei starken Stromschwankungen bzw. Stromausfall sichert, und gleichzeitig ertönt ein aktustisches Warnsignal (2 x kurzes Piepsen im Wechsel mit einer Pause).
Seite 14
der Einstellungsanleitung. Up / Control Taster Durch Drücken des Control Tasters für 1 Sekunde gelangen Sie in das Control Menü. Wählen Sie dann die enstprechenden Funktionen zur Konfiguration. Weitere Hinweise hierzu finden Sie ihn der Einstellungsanleitung. Down / Test Taster Drücken Sie den Test Taster für 1 Sekunde und Sie gelangen in das Test Menü.
INSTALLIEREN DER USV 1. Sie können Ihre neue USV gleich nach dem Erhalt nutzen. Zuvor empfehlen wir Ihnen jedoch, die Batterien für mindestens acht Stunden aufzuladen, um sicher zu stellen, dass die Batterie ihre maximale Kapazität erreicht hat. Während des Transportes oder der Lagerung kann es zu teilweiser Entladung gekommen sein.
Reduzierung der Energiekosten mittels der GreenPower UPS Technologie CyberPower’s Ziel ist es nicht nur umweltfreundliche Geräte herzustellen, sondern auch um dem Anwender die besten Vorteile zu verschaffen. Das fortschrittiche Energie-Spar-Design optimiert die Effizeinz und verhindert die Energieverschwendung. Als Resultat wird der Anwender durch die Nutzung der GreenPower UPS Technologie mit erheblichen Energiekosteneinsparungen belohnt.
Batteriefach. 4. Tragen Sie Gummihandschuhe und Gummistiefel. 5. Vergewissern Sie sich, dass die Batterie nicht versehentlich geerdet ist. Entfernen Sie etwaige Erdungen. DIE ERDUNG EINER BATTERIE KANN ZU EINEM ELEKTRISCHEN SCHLAG FÜHREN! Die Wahrscheinlichkeit eines solchen Schlages kann verringert werden, wenn eine versehentliche Erdung während der Installation oder Wartung entfernt wird (diese trifft für USV und externe Batterieerweiterungen zu, die nicht an eine geerdete Spannungsversorgung angeschlossen sind.) WECHSELN DER BATTERIEN:...
Seite 18
DEFINITIONS FOR ILLUMINATED LCD INDICATORS Status menu Betriebsmodus BAT INFO Belastung Eingang Last VA Ausgang Last Amp Letzter Test Energieverbrauch Datum & Zeit Erw. Laufzeit Setup menu Setup Menü? Auto Selbsttest Sprache Datum & Zeit Netzspannung BAT Wechsel Dat MIN O/P Volt Firmware Update? MAX O/P Volt PW Meter Reset?
TECHNISCHE SPEZIFIKATIONEN Modell PR750ELCD Kapazität (VA) 750VA/675W Eingang Frequenzbereich 47~63Hz (autosensorik) AVR Funktion Ausgang Ausgangsspannung im 230Vac +/-5% Batterie-Modus Ausgangsfrequens im 50/60Hz +/-1% Batterie-Modus Überladungsschutz USV: Stromkreisunterbrechung & Interne Strombegrenzung, Batterie: Interne Strombegrenzung Spannungsschutz Blitzschutz/Unterspannung Betriebstemperatur +32°F to 104°F ( 0°C to 40°C ) Aufmaße...
Seite 20
Laden Sie die Batterien wieder auf, indem Batterien sind nicht Sie die USV am Stromnetz angeschlossen voll geladen. belassen. Die USV bringt nicht die erwartete Laufzeit. Kontaktieren Sie CyberPower Systems für Batterien sind Austauschbatterien unter: aufgebraucht. support@cpsww.eu Der Ein-/Ausschalter ist so konzipiert, dass...
OPIS Urządzenie PR750ELCD zapewnia automatyczną regulację napięcia wyjściowego przy niestabilnym zasilaniu. The PR750ELCD UPS chroni dołączone urządzenia przed przepięciami o energii 405 Joules oraz przy braku zasilania sieciowego, zasila te urządzenia. The PR750ELCD zapewnia stałe zasilanie twojego systemu komputerowego a dołączone oprogramowanie automatycznie zachowa otwarte pliki i wyłączy komputer podczas utraty zasilania.
2. Upewnij się, że sprzęt podłączony do wyjść zasilanych bateryjnie nie przekracza znamionowej mocy (750VA/675W for PR750ELCD). Jeśli przekroczona zostanie znamionowa moc urządzenia, może dojść do przeciążenia powodującego wyłączenie UPS oraz zadziałanie wyłącznika samoczynnego. PODSTAWOWA OBSŁUGA OPIS Wyłącznik zasilania/Wskaźnik zasilania Używany jako główny wyłącznik urządzeń...
Seite 24
konfiguracji UPSa Up / Control Przyciśnij przycisk Control przez 1 sekundę aby wejść do menu kontroli i wybierz funkcję do skonfigurowania. Przycisk wykorzystuje się także do przechodzenia w góre menu. Więcej informacji odnośnie użycia przycisku Up/Control w Przewodniku konfiguracji UPSa. Down / Test Przyciśnij przycisk Test przez 1 sekundę...
Seite 25
WYTYCZNE DLA INSTALACJI 1. Twój nowy UPS jest gotowy do użytku natychmiast po dostarczeniu. Jednakże podczas wysyłki i magazynowania może nastąpić częściowe rozładowanie, dlatego zaleca się ładować akumulatory przez co najmniej osiem godziny, aby zapewnić osiągnięcie maksymalnego stanu naładowania. Aby naładować...
środowiska organizację w przemyśle produkcji systemów UPS. Redukcja kosztów energii dzięki wykorzystaniu technologii GreenPower UPS Celem firmy CyberPower jest nie tylko projektowanie produktów przyjaznych dla środowiska, ale także dostarczanie dodatkowych korzyści dla użytkowników korzystających z rozwiązań firmy. Jedną z nich jest zaawansowana technologia oszczędzania energii, zwiększająca wydajność...
Seite 27
PROCEDURA WYMIANY AKUMULATORA: 1. Wyłącz i wyjmij wtyczki wszystkich podłączonych urządzeń. 2. Wyłącz UPS i wyjmij jego wtyczkę ze źródła zasilania. 3. Usuń przedni panel UPSa. 4. Wyciągnij dwa okrągłe zabezpieczenia pokrywy akumulatorów a następnie zdejmij pokrywę. 5. Wyjmij akumulatory. 6.
Seite 28
ZNACZENIE SYGNALIZACJI NA WYŚWIETLACZU LCD Status Menu Tryb pracy Informacja o akumulatorach Obciążenie Wejście Obciążenie VA Wyjście Obciążenie A Ostatni Self Test Zużyta energia Data & Godzina Pozostały czas pracy Setup Menu Kreator ustawień. Auto Test Język Data & Godzina Jakość...
SPECYFIKACJA TECHNICZNA Model PR750ELCD Moc (VA) 750VA/675W Wejście Zakres częstotliwości 47~63Hz (Auto Sensing) Wyjście Napięcie w trybie 230Vac +/-5% bateryjnym Częstotliwość w trybie 50/60Hz +/-1% bateryjnym Ochrona przed w urządzeniu: wyłącznik przeciążeniowy, przeciążeniem w układzie akumulatora: ograniczenie prądu wewnętrznego Zabezpieczenia przeciążeniowe /...
ROZWIĄZYWANIE PROBLEMÓW Prawdopodobna Problem Rozwiązanie przyczyna Na wyjściach zasilających Z powodu Wyłącz UPS i odłącz co najmniej jedno urządzenia brak napięcia. przeciążenia zadziałał urządzenie. Odczekaj 10 sekund, zresetuj Bezpiecznik automatyczny wyłącznik wyłącznik samoczynny naciskając przycisk z tyłu urządzenia nie jest samoczynny.
PŘEHLED PR750ELCD je vybaveno automatickou regulací napětí pro eliminaci nekonzistentního signálu. PR750ELCD poskytuje přepěťovou ochranou do výše 405 J a poskytuje záložní napájení během výpadku napájení. PR750ELCD zajistí konzistentní napájení Vašeho PC systému a dodaný software automaticky uloží otevřené soubory a vypne PC v případě vybití baterie.
Seite 33
ZÁKLADY OBSLUHY POPIS Vypínač/indikátor zapnutí Hlavní vypínač zařízení připojených k UPS. Indikátor Online Tato kontrolka svítí, když UPS pracuje v normálním režimu a na výstupu z UPS je signál bez přepětí a špiček napětí. Indikátor provozu na baterie Tato kontrolka se rozsvítí při výpadku napájení a UPS zároveň vydává zvukový signál (dvojí krátké...
Seite 34
uvedeny v Průvodci nastavením funkcí. Tlačítko Dolů/Test Při stisknutí po dobu 1s se spustí menu test a umožní konfiguraci jednotlivých funkcí. Toto tlačítko se také používá pro rolování dolů. Další informace a možnosti použití tlačítka jsou uvedeny v Průvodci nastavením funkcí. 10.
Seite 35
PRŮVODCE INSTALACÍ HARDWARE 1. UPS můžete začít používat ihned. Doporučujeme dobití baterie po dobu min. 4h, aby bylo zajištěno dosažení maximální kapacity baterie. Část kapacity se může ztratit během přepravy nebo skladování. Zapojte UPS do el. zásuvky. Zařízení se dobíjí jak při zapnutém tak i vypnutém stavu. Pozn.: UPS je zabezpečena proti náhodnému zapnutí...
UPS. Snižte náklady na energii díky technologii GreenPower UPS Snahou CyberPower je nejen poskytovat produkty šetrné k životnímu prostředí, ale nabídnout spotřebitelům nejvyšší přidanou hodnotu. Zdokonalená konstrukce zaměřená na úsporu energie zvyšuje efektivitu a snižuje spotřebu jalové energie. Výsledkem je výrazná úspora energetických nákladů...
Seite 37
7. Připojte nové baterie (odpovídajícím červeným a černým kabelem). 8. Vložte baterie zpět do schránky. 9. Vložte zpět kryt a připevněte jej pomocí knoflíků. 10. Před opětovným připevněním předního panelu z něj vyjměte displej LCD. 11. Výměna LCD panelu – než umístíte displej zpět na UPS, srolujte kabel a uložte jej zpět do prostoru mezi předním panelem a krytem baterie.
Seite 38
VYSVĚTLENÍ INDIKÁTORŮ NA LCD DISPLEJI Menu Status Provozní režim Informace o baterii Napětí na zátěži Vstup Zátěž VA Výstup Zátěž A Poslední samočinný test Energie zátěže Datum a čas Předpokládaná doba běhu Menu nastavení Průvodce nastavením Automatický samočinný test Jazyk Datum a čas Napájení...
TECHNICKÁ SPECIFIKACE Model PR750ELCD Kapacita (VA) 750VA/675W Vstup Rozsah frekvence 47~63Hz (automaticky) Výstup Výstupní napětí na 230Vac +/-5% baterii Výstupní frekvence na 50/60Hz +/-1% baterii Ochrana proti přetížení na zařízení: jistič a vnitřní proudový chránič na baterii: vnitřní proudové omezení...
(stlačte tlačítko jističe) a znovu zapněte UPS. Baterie není plně Dobijte baterii – připojte UPS do zásuvky UPS neběží nabitá předpokládanou dobu Kontaktujte CyberPower Systems ohledně Baterie je vyčerpaná informací o výměně baterie provozu (support@cpsww.eu Vypínač je navržen, aby nepoškodil UPS Vypněte UPS.
Seite 42
ΠΕΡΙΛΗΨΗ Το PR750ELCD περιλαµβάνει αυτόµατη ρύθµιση τροφοδοσίας ρεύµατος για την περίπτωση τροφοδοσίας κακής ποιότητας ρεύµατος από την πρίζα. Το PR750ELCD περιέχει προστασία µέχρι 405 Joules, και παρέχει τροφοδοσία ηλεκτρισµού µέσω µπαταρίας σε περιπτώσεις κοπής του ηλεκτρικού. Το PR750ELCD παρέχει κανονική και ποιοτική τροφοδοσία ηλεκτρισµού στην συσκευή µε την οποία...
διακοπές ρεύµατος και για ρεύµα κακής ποιότητας), δεν υπερβαίνει τα αναγραφόµενα µεγέθη του UPS (750VA/675W για το PR750ELCD). Εάν τα αναγραφόµενα µεγέθη έχουν υπερβεί, µπορεί να δηµιουργηθεί υπερφόρτωση που θα οδήγηση την µονάδα UPS σε αυτόµατο κλείσιµο ή «πέταγµα» της...
Seite 44
Όταν αυτό το LED φωτάκι είναι αναµµένο, υπάρχει πρόβληµα µε το UPS. είκτης Αλλαγής Μπαταρίας Όταν αυτό το LED φωτάκι είναι αναµµένο, οι µπαταρίες έχουν φθαρθεί και θέλουν αλλαγή. Πλήκτρο Tab / Πληροφοριών Συστήµατος Για πληροφορίες του UPS, πατήστε το πλήκτρο αυτό για 1 δευτερόλεπτο. Για χρήση του πλήκτρου αυτού...
Seite 45
Σε περίπτωση ανάγκης (όπως πληµµύρας η πυρκαγιάς), µε το πάτηµα ενός κουµπιού από µακριά όλη α τροφοδοσία ρεύµατος σε UPS και συνδεδεµένες συσκευές θα διακοπεί αυτόµατα! Ο διακόπτης EPO ευκατάστατε σε µια εξωτερική περιοχή και συνδέετε µε την συσκευή κάνοντας χρήση...
Seite 46
Μειωµένο κόστος ενέργειας µε την χρήση τεχνολογίας GreenPower UPS Το πρωτοποριακό µας UPS κύκλωµα έχει σχεδιαστεί να εξοικονοµεί ηλεκτρική ενέργεια, µια καινοτοµική τεχνολογία µε πατέντα της CyberPower Systems, την λεγόµενη GreenPower UPS ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΜΠΑΤΑΡΙ Ν ΠΡΟΣΟΧΗ! Μελετήστε και ακολουθήστε τις ΣΗΜΑΝΤΙΚΕΣ Ο ΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ, πριν κάνετε service µπαταρίας...
Seite 47
παρακάτω προφυλάξεις πριν αντικαταστήσετε τις µπαταρίες: 1. Αφαιρέστε όλα τα µεταλλικά αντικείµενα από επάνω σας, (π.χ. ρολόγια, δαχτυλίδια, κ.λ.π.). 2. Χρησιµοποιήστε µόνο εργαλεία µε µονωτική επένδυση στα χερούλια. 3. ΜΗΝ αφήνετε εργαλεία η άλλα µεταλλικά αντικείµενα επάνω από τις µπαταρίες. 4.
Seite 48
ΠΡΟΣ ΙΟΡΙΣΜΟΣ Τ Ν ΜΗΝΥΜΑΤ Ν ΤΗΣ Φ ΤΕΙΝΗΣ LCD ΟΘΟΝΗΣ Menu Κατάστασης Κατάσταση Λειτουργίας Πληροφορίες Μπαταριών Φορτίο Ισχύος Είσοδος Φορτίο Volt Amperes Έξοδος Φορτίο Amperes Τελευταίο Test Λειτουργίας Χαµηλή Ενέργεια Ηµεροµηνία και Ώρα Υπολογισµός Runtime Setup Menu Βοηθός Setup Αυτόµατο...
Seite 50
Η ισχύς της µπαταρίας Επικοινωνήστε µε τον αντιπρόσωπο σας είναι πολύ πεσµένη. για την αντικατάσταση των µπαταριών. Επικοινωνήστε µε τον αντιπρόσωπο σας ή µε την CyberPower Systems: Μηχανικό Πρόβληµα support@cpsww.eu Συνδέστε το καλώδιο USB µε το UPS και Το καλώδιο USB δεν...
