CentralControl
CC51
de
Inbetriebnahmeanleitung
Steuerzentrale
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker CentralControl CC51
Inhaltszusammenfassung für Becker CentralControl CC51
- Seite 1 CentralControl CC51 Inbetriebnahmeanleitung Steuerzentrale Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt ........................3 Allgemeines ......................3 Gewährleistung ....................3 Lieferumfang ....................... 3 Sicherheitshinweise ....................4 Bestimmungsgemäße Verwendung ................ 5 Abmessungen ...................... 6 Geräteübersicht ....................7 Online Dokumentation ..................8 Netzanschluss ...................... 8 Menü-Struktur ..................... 8 Inbetriebnahme Schritt für Schritt ................. 10 Sprache einstellen .................. -
Seite 3: Inhalt
In diesem Gerät wird freie / OpenSource Software eingesetzt. Die Quelltexte können unter http://www.b-tronic.net/source/ heruntergeladen werden. Auf Wunsch wird Becker-Antriebe die Quelltexte zum Selbstkostenpreis auf CDROM zur Verfügung stel‐ len. Hierfür kontaktieren Sie bitte source@b-tronic.net. Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorlie‐... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise VORSICHT Bitte bewahren Sie die Anleitung auf! ▪ Nur in trockenen Räumen verwenden. ▪ Halten Sie Personen aus dem Fahrbereich der Anlagen fern. ▪ Halten Sie Kinder von Steuerungen fern. ▪ Beachten Sie Ihre landesspezifischen Bestimmungen. ▪ Wird die Anlage durch einen oder mehrere Sender gesteuert, muss ▪... -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die CC51 darf nur für die Ansteuerung von dafür geeigneten Antrieben und Steuerun‐ gen mit bidirektionalen KNX-Funk und der Steuerungspalette Centronic I und II verwen‐ det werden. Mit diesem Handsender können Sie eine Gruppe oder mehrere Gruppen von Geräten ansteuern. ▪... -
Seite 6: Abmessungen
Abmessungen Alle Abmessungen in mm. -
Seite 7: Geräteübersicht

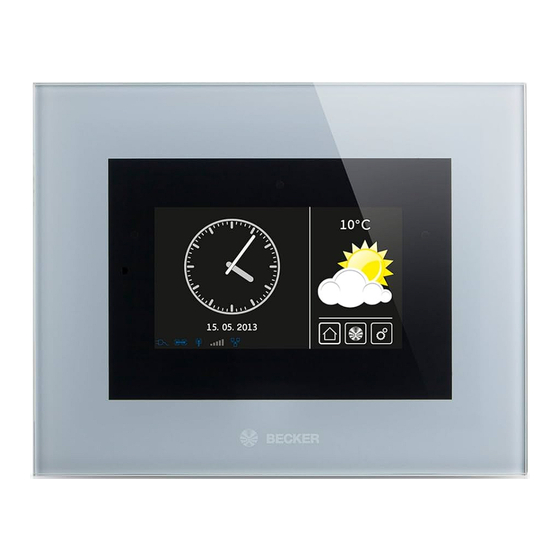

Geräteübersicht 1. Lautsprecher 10. USB-Anschlüsse für: 2. LAN-Anschluss - KNX-Stick - Centronic-Stick 3. WLAN-Anschluss 4. Kopfhörerausgang 3,5 mm - Flashspeicher 5. Netzanschluss - Frei 11. Reset-Taste 6. Mikrofon 12. Deckel 7. Betriebszustands LED 8. Integrierte Frontkamera 13. Standfüße 9. Lichtsensor... -
Seite 8: Online Dokumentation
Neben der vorliegenden Inbetriebnahmeanleitung stellen wir Ihnen eine ausführliche Online-Dokumentation zur Verfügung. Bitte rufen Sie folgende Internetseite auf: http://www.becker-antriebe.net/cc51-manual. Netzanschluss 1. Ziehen Sie den Deckel von der Steuerung ab. 2. Verbinden Sie zuerst den Netzteiladapter mit der Steuerung und anschließend ste‐... - Seite 9 Home - Bildschirm 1. Akt. Wetteranzeige 2. Grundmenü 3. Statusanzeigen 4. Uhrzeit / Datum Mein Haus ▪ Räume ▪ Gruppen ▪ Szenarien Einstellungen und Anwendungen ▪ Kameras ▪ Radio ▪ Konfiguration ▪ Installation ▪ Systeminformationen...
-
Seite 10: Inbetriebnahme Schritt Für Schritt
Inbetriebnahme Schritt für Schritt Sprache einstellen 1. Drücken Sie den -Button um in das Menü „Einstellungen und Anwendungen“ zu gelangen. 2. Jetzt drücken Sie nacheinander die Buttons „ -Konfiguration“ und „Sprache einstellen“ 3. Anschließend wählen Sie Ihre gewünschte Sprache aus. 4. -
Seite 11: Datum Und Uhrzeit Einstellen
Verbindung herstellen über WLAN 1. Drücken Sie den -Button um in das Menü „Einstellungen und Anwendungen“ zu gelangen. 2. Jetzt drücken Sie nacheinander die Buttons „ -Konfiguration“ und „Netzwerkeinstellungen“ 3. Anschließend wählen Sie unter „Schnittstelle“ WiFi aus. 4. Jetzt geben Sie die SSID des ausgewählten Routers ein und bestätigen die Eingabe 5. -
Seite 12: Centronic-Empfänger Hinzufügen
2. Jetzt drücken Sie nacheinander die Buttons „ -Hausinstallation“ und „Empfänger“. 3. Drücken Sie die Schaltfläche „+“ 4. Jetzt geben Sie den Empfängernamen ein. 5. Anschließend wählen Sie den Empfängertyp und den Gerätetyp. 6. Bestätigen Sie die Eingaben mit 7. Jetzt bringen Sie den Empfänger in Lernbereitschaft gemäß der Anleitung des Empfängers. -
Seite 13: Empfänger Zu Räumen Hinzufügen
Empfänger zu Räumen hinzufügen 1. Drücken Sie den -Button um in das Menü „Einstellungen und Anwendungen“ zu gelangen. 2. Jetzt drücken Sie nacheinander die Buttons „ -Hausinstallation“ und „Räume“. 3. Wählen Sie den gewünschten Raum aus. 4. Drücken Sie die Schaltfläche „+“ um die Liste der noch nicht den Räumen zugewie‐ senen Empfängern einzusehen. -
Seite 14: Bedienung
Bedienung Empfänger bedienen 1. Drücken Sie den -Button um in das Menü „Mein Haus“ zu gelangen. 2. Jetzt wählen Sie den gewünschten Raum aus. 3. Anschließend wählen Sie den zu bedienenden Empfänger aus. 4. Jetzt können Sie den Empfänger bedienen. 5. -
Seite 15: Empfänger Dimmer
Empfänger Dimmer HINWEIS Bei B-Tronic Empfängern erhalten Sie eine Rückmeldung zum aktuel‐ len Zustand und die Möglichkeit, durch Tippen auf die gewünschte Po‐ sition in der Zustandsanzeige, einen entsprechenden Dimmbefehl aus‐ zulösen. AUF-Taste STOPP-Taste AB-Taste Zwischenposition 1 Zwischenposition 2 Zustandsanzeige Empfänger Schalter HINWEIS Bei B-Tronic Empfängern erhalten Sie eine Rückmeldung zum aktuel‐... -
Seite 16: Gruppen Bedienen
EIN-Taste AUS-Taste Zustandsanzeige Gruppen bedienen HINWEIS Gruppen können nur aus Empfängern gleichen Typs bestehen. Gruppen können, genauso wie Empfänger, Räumen zugefügt werden 1. Drücken Sie den -Button um in das Menü „Mein Haus“ zu gelangen. 2. Jetzt drücken Sie die Schaltfläche „Gruppen“. 3. -
Seite 17: Erweiterte Konfiguration
Erweiterte Konfiguration Bildschirmeinstellungen 1. Drücken Sie den -Button um in das Menü „Einstellungen und Anwendungen“ zu gelangen. 2. Jetzt drücken Sie nacheinander die Buttons „ -Konfiguration“ und „Bildschirmeinstellungen“ 3. In diesem Menü können Sie folgende Einstellungen vornehmen: ▪ Uhrzeit Anzeige ▪... -
Seite 18: Werkseinstellung
2. Jetzt drücken Sie nacheinander die Buttons „ -Konfiguration“ und „Aktualisierung“ 3. Wenn eine neue Version verfügbar ist, können Sie diese über die Schaltfläche „Jetzt herunterladen und installieren?“ herunterladen. Die neue Version wird auto‐ matisch installiert. 4. Das Gerät startet automatisch neu. Werkseinstellung 1. - Seite 19 5. Sie erhalten eine Bestätigungsemail an Ihre angegebene Emailadresse. Diese müssen Sie bestätigen. 6. Jetzt können Sie sich mit Ihrer Email bzw. Name und ihrem Passwort unter „http:// gw.b-tronic.net “ anmelden.
-
Seite 20: Montage
Montage VORSICHT Verlegen Sie die Netzanschlussleitung so, dass niemand darauf treten oder darüber stolpern kann. Wandmontage 1. Prüfen Sie vor der Montage an der gewünschten Montageposition die einwandfreie Funktion von Sender, Empfänger und ggfs. WLAN. 2. Befestigen Sie die Halterung mit den zwei beigelegten Schrauben an der Wand. -
Seite 21: Technische Daten
Technische Daten Versorgungsspannung 230 V / 50 Hz Schutzart IP 20 Zulässige Umgebungstemperatur und Luftfeuch‐ 0°C bis +55°C bei einer relativen tigkeit Luftfeuchtigkeit von 20 % - 80 % (nicht kondensierend) Funkfrequenz 868,3 MHz ARM9 454 MHz Speicher 128 MB Display 10,9 cm / 4,3“... -
Seite 22: Allgemeine Konformitätserklärung
Allgemeine Konformitätserklärung Hiermit erklärt die Firma Becker-Antriebe GmbH, dass sich das Gerät B-Tronic Central‐ Control CC51 in Übereinstimmung mit den grundlegenden Anforderungen und den an‐ deren relevanten Vorschriften der Richtlinie R&TTE 1999/5/EG befindet. Bestimmt für den Gebrauch in folgenden Ländern: EU, CH, NO, IS, LI... - Seite 24 4035 630 027 0 04.02.2013...
