Messwert-Auswahl

Im Programmier-Menü Messwert-Auswahl werden die Messwertan-
zeigen, für den manuellen Abruf über die Tasten und für die automa-
tische Messwert-Weiterschaltung, ausgewählt.
Alle in der Tabelle 1 aufgeführten Messwertanzeigen können im Aus-
lieferungszustand über die Tasten 1 und 2 abgerufen werden. Die
Auswahl der Messwertanzeigen für die automatische Messwert-
Weiterschaltung wird zusammen mit der Messwert-Auswahl program-
miert.
Der Zustand der Auswahl wird über Symbole der Ausgänge ange-
zeigt. Hierbei haben die Symbole folgende Bedeutung:
Messwert-Auswahl
K1 Die Anzeige ist über die Tasten erreichbar.
K1 Die Anzeige ist nicht über die Tasten erreichbar.
Messwert-Weiterschaltung
K2 Die Anzeige wird automatisch weitergeschaltet.
K2 Die Anzeige wird nicht automatisch weitergeschaltet.
Programmierung der Messwert-Auswahl

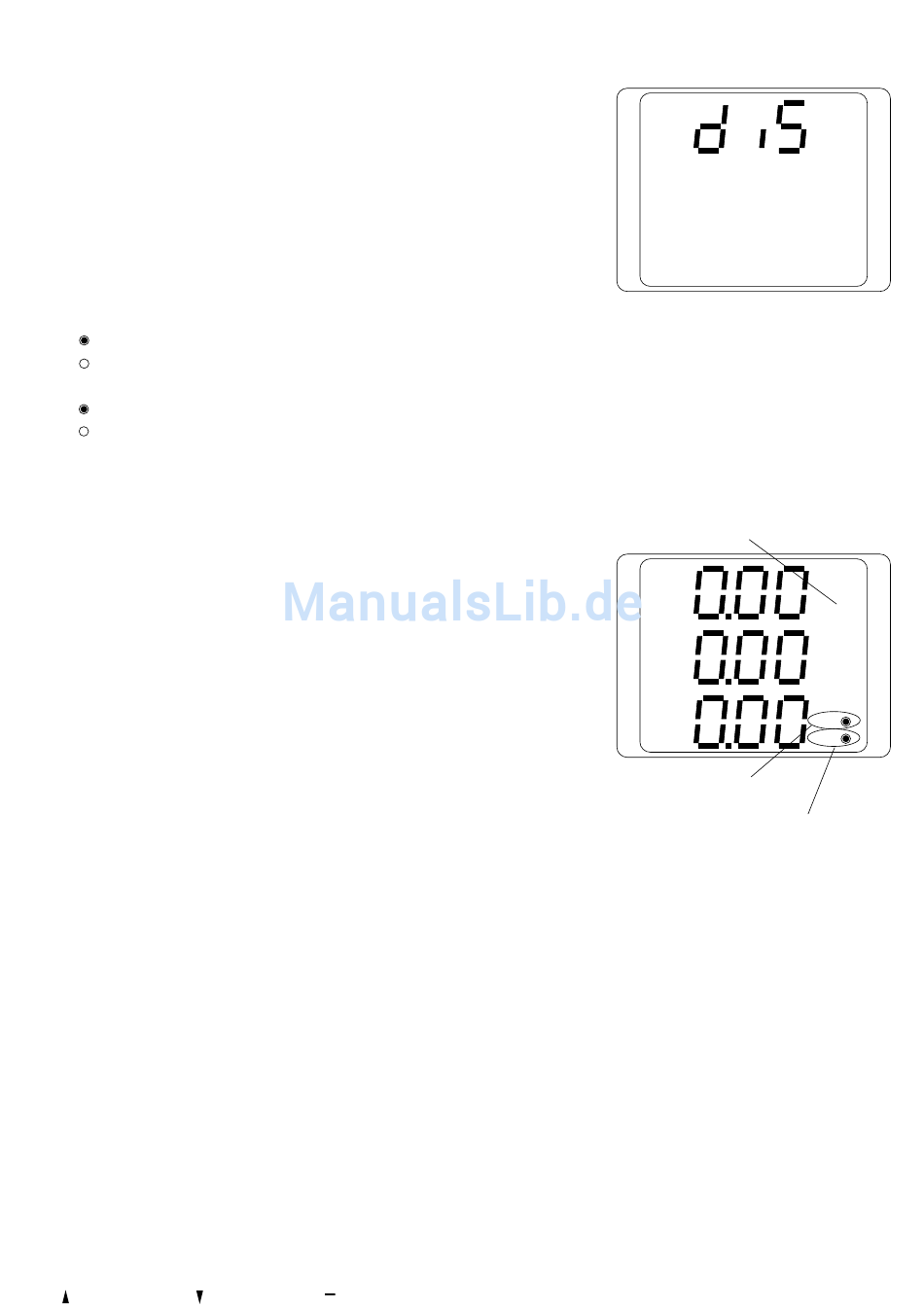

Mit Taste 1 wechselt man in die Messwert-Auswahl. Die erste ange-
zeigte Messwertanzeige ist die der Stromwerte in den Außenleitern.
Im nebenstehenden Beispiel ist die Messwertanzeige der Stromwerte
für die Messwert-Auswahl und für die automatische Messwert-
Weiterschaltung programmiert.
Die Auswahl der zu bearbeitenden Messwertanzeige erfolgt durch
kurzes Drücken der Tasten.
Taste 1 - in den Messwertanzeigen nach rechts blättern.
Taste 2 - in den Messwertanzeigen nach unten blättern.
Für die gewählte Messwertanzeige kann jetzt festgelegt werden, ob
diese in der Messwert-Auswahl und/oder in der Messwert-Weiter-
schaltung zur Verfügung steht.
Die Auswahl erfolgt durch langes Drücken der Tasten 1 oder 2.
Taste 1 - Messwert-Auswahl umschalten.
Taste 2 - Messwert-Weiterschaltung umschalten.
Ist die Programmierung abgeschlossen, so kehrt man durch gleich-
zeitiges Drücken der Tasten 1 und 2 in den Anzeige-Modus zurück.
= Maxwert = Minwert = Lieferung
L1
L2
L3
Messwertanzeige der Stromwerte
L1
L2
L3
Messwert-Auswahl
Messwert-Weiterschaltung
PRG
PRG
A
K1
K2
