Smart-RTC+
4.4 Elektrischer Anschluss
ACHTUNG!
Elektrische Installationsarbeiten dürfen nur von einer Elektrofachkraft
durchgeführt werden. Vor den elektrischen Anschlussarbeiten auf
Spannungsfreiheit prüfen.
4.4.1 Spannungsversorgung
Der Anschluss der Spannungsversorgung der RTM Econ A⁄U er-
folgt über ein bauseits zu erstellendes 2-adriges Kabel an den
Klemmen L und N (1~ /N, 230 V, 50 Hz). Die zulässigen Kabel-
querschnitte liegen zwischen 0,5 mm² und 1,5 mm².
4.4.2 Stellventil

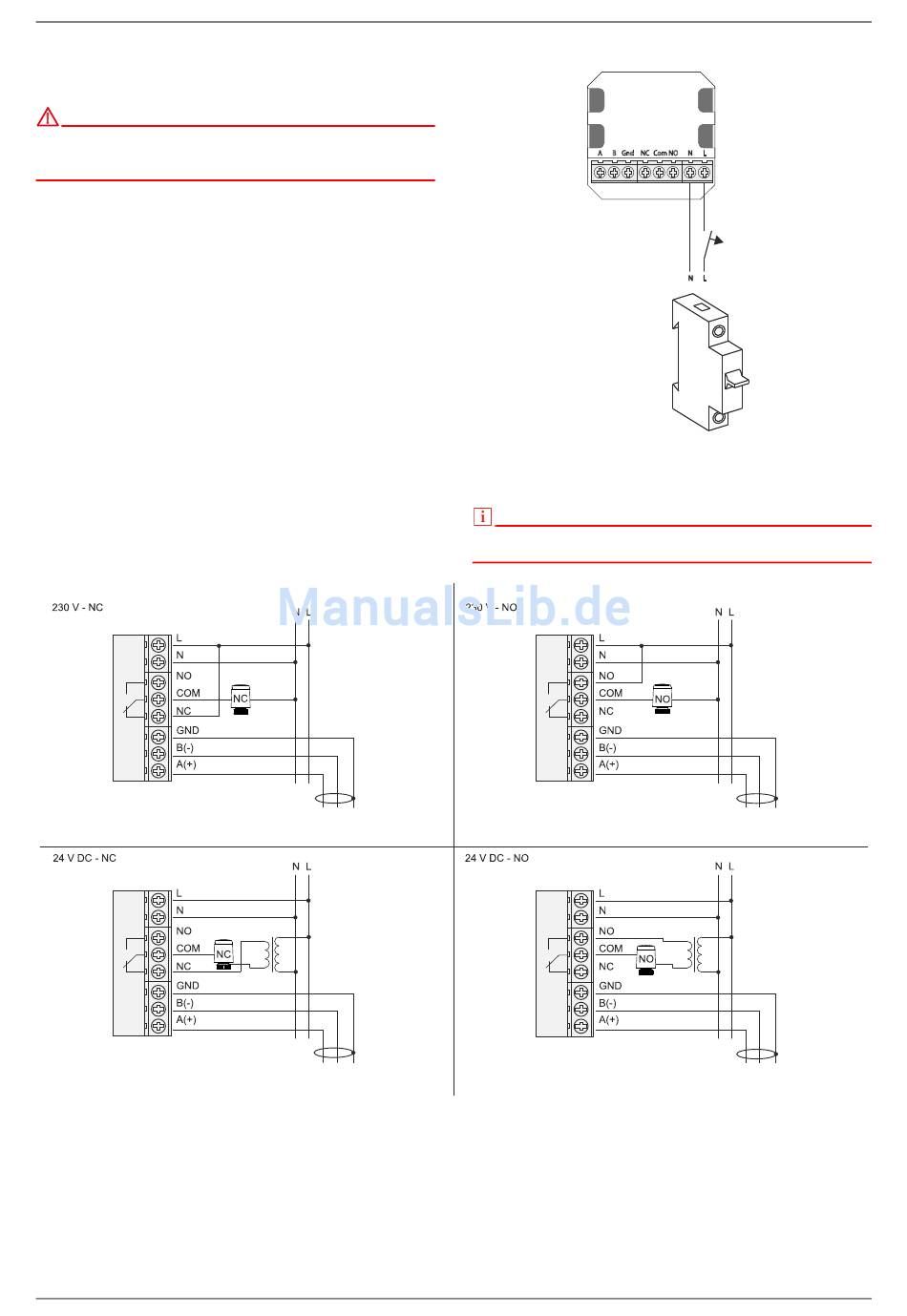

Der Anschluss der Stellventile ist gemäß Abb. 4.7 auf S. 5 durch-
zuführen. Dabei ist die Ausführung des eingesetzten Stellventils
(NO/NC) als auch die Spannungsversorgung zu beachten.
Abb. 4.7
Abb. 4.6:
HINWEIS
Da nur bei Bedarf die Stellventile geschlossen werden, wird ein 230V
Stellventil mit der Ausführung NO (stromlos geöffnet) empfohlen.
452115.66.39 · FD 9707
Deutsch
DE-5
