3.

Verdrahtung

WARNUNG
Die Geräte besitzen Zwischenkreiskondensatoren, die auch nach netzseitigem Ausschalten
•
gefährlich hohe Spannung führen. Warten Sie deshalb nach Abschalten der Netzspannung
mindestens 10 Minuten bevor Sie das Gerät öffnen und daran arbeiten und überprüfen Sie die
Zwischenkreisspannung zwischen +1/+ und - mit einem geeigneten Messgerät. Es ist darauf
zu achten, dass keine spannungsführenden Teile berührt werden.
Legen Sie keine Netzspannung an die Ausgangsklemmen U/T1, V/T2, W/T3.
•
Das Zu- und Abschalten von Motoren oder Umschalten der Polzahl bei polumschaltbaren
•
Motoren sowie die Drehrichtungsumkehr des Motors z. B. durch Wendeschütz während des
Betriebs ist nicht zulässig.
Frequenzumrichter WL200 eignen sich zum Anschluss an TN- und TT-Netze. Der Anschluss an
•
isolierte Netze wird nicht empfohlen. Informieren Sie sich in diesem Fall bei Hitachi über die
Möglichkeiten des Betriebes an einem IT-Netz.
Die Frequenzumrichter sind mit einer elektronischen Bimetallnachbildung zur Überwachung
•
des Motorstroms ausgestattet. Bei Mehrmotorenbetrieb sind für jeden Motor Thermokontakte
oder Kaltleiter zur Überwachung der Temperatur einzusetzen.
Das Zuschalten von kapazitiven Lasten ist nicht zulässig.
•
Bei Motorleitungslängen >50m und/oder mehreren Motoren an einem Frequenzumrichter sind
•
Motordrosseln einzusetzen. Bei Mehrmotorenbetrieb empfehlen wir Motordrosseln.
Die Motorzuleitungen sind abgeschirmt zu verlegen. Der Schirm ist beidseitig großflächig auf PE aufzulegen.
Auf einwandfreien Potentialausgleich ist zu achten. Führen Sie die Erdung des Gerätes sorgfältig, wie
vorgeschrieben aus. Verwenden Sie für jeden Frequenzumrichter einen separaten Schutzleiter und
vermeiden Sie gemeinsame Schutzleiterschleifen wenn mehrere Frequenzumrichter eingesetzt
werden.

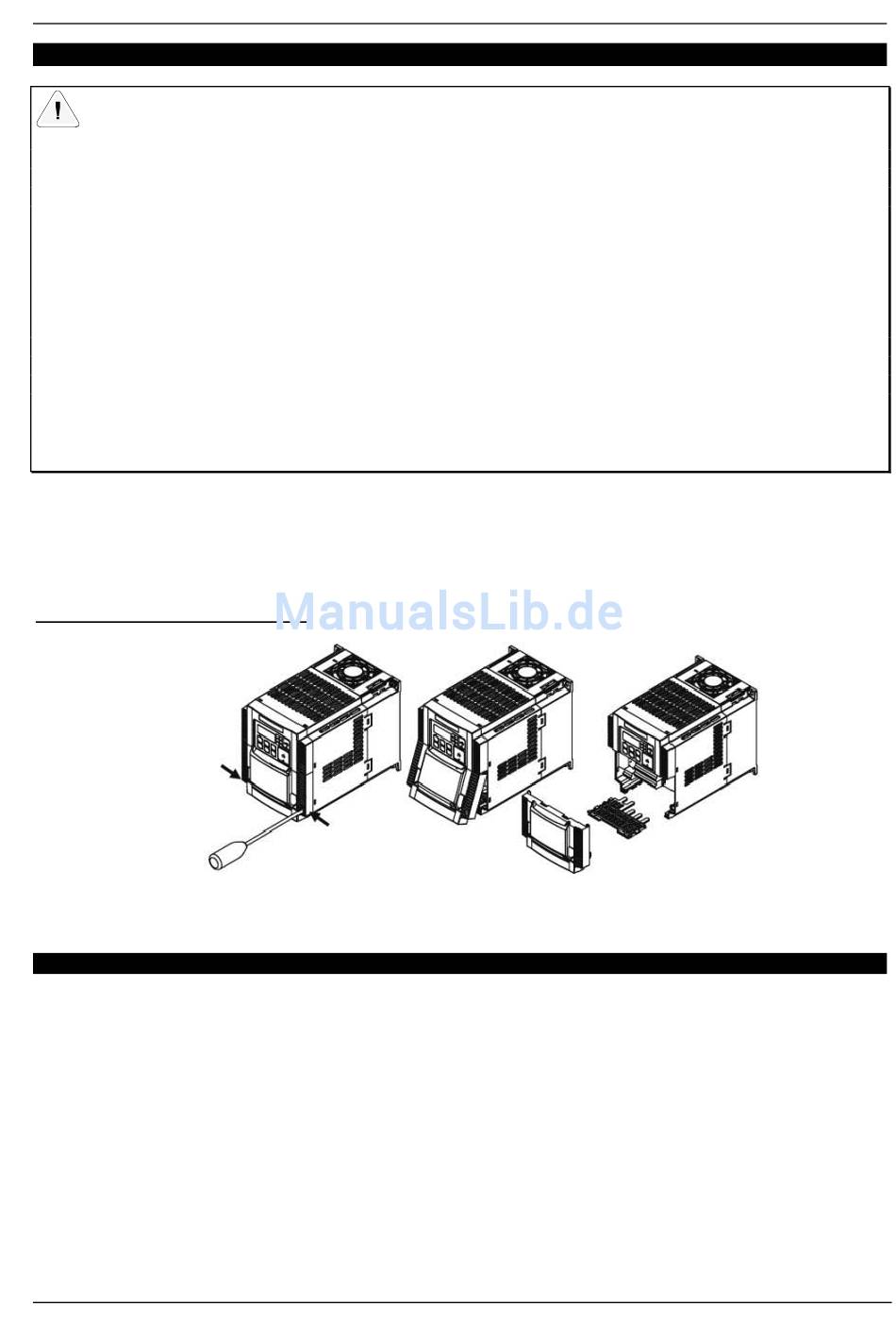

Öffnen der Klemmenabdeckung
Die beiden
Schrauben der
Klemmenabdeckung
links und rechts
unten lösen (bei
WL200-002... 007SFE
nur eine Schraube,
rechts unten)
3.1

Fehlerstrom-Schutzschalter

Der Einsatz von
sicherheitstechnischen Gründen zwingend vorgeschrieben, so ist folgendes zu berücksichtigen:
FI-Schutzschalter des Typs A dürfen nicht für Frequenzumrichter eingesetzt werden, die von einem
•
Drehstromnetz versorgt werden (WL200-...HFE). In diesem Fall dürfen nur FI-Schutzschalter des Typs B
eingesetzt werden.
Netzfilter und lange Motorleitungen erhöhen den Ableitstrom. Bei Ein- und /oder Aussschalten der
•
Netzspannung erhöht
Frequenzumrichtern um ein Vielfaches (siehe Kapitel „2.1 CE-EMV-Installation").
Nach Lösen der Schrauben muss
an diesen
gedrückt und
angehoben werden.
Fehlerstrom-Schutzschaltern
sich dieser
beiden Punkten
die Abdeckung
wird nicht
Ableitstrom in Verbindung
HITACHI W L 200
Nachdem
abdeckung
lässt sich der Fingerschutz
nach vorne herausziehen.
empfohlen. Sind diese
mit dreiphasig
die Klemmen-
entfernt wurde
jedoch aus
versorgten
25
