Baugrube ausheben / Gründung
• Für den ACO – Pumpenschacht ist eine Baugrube von
1,90 bis 3,0 m plus 30 cm für Unterfüllung vorzusehen.
• In rolligen Böden ist die Gruben- Böschung unter 45° und
in bindigen Böden unter 60° Neigung anzulegen.
• Steiler ausgeführte Böschungen sind sach- und fachge-
recht mit Verbau und anderen Maßnahmen zu sichern.
• Die Gründung muss auf nichtbindigem Boden (Gruppe G1
nach ATV-DVWK-A127) erfolgen.
• Die Unterfüllung muss ca. 30 cm dick und auf Dpr 97%
verdichtet sein.
• Eine gleichmäßige ebene Auflagefläche für die Bodenplat-
te ist dauerhaft zu gewährleisten.
Schacht in Baugrube einbringen
• Schacht mit geeignetem Hebezeug (unter Beachtung der
Sicherheitshinweise) in die Baugrube einbringen.
Schacht ausrichten
• Schacht lot- und waagerecht ausrichten.
ACHTUNG
Auf Rohrleitungsachsen achten.

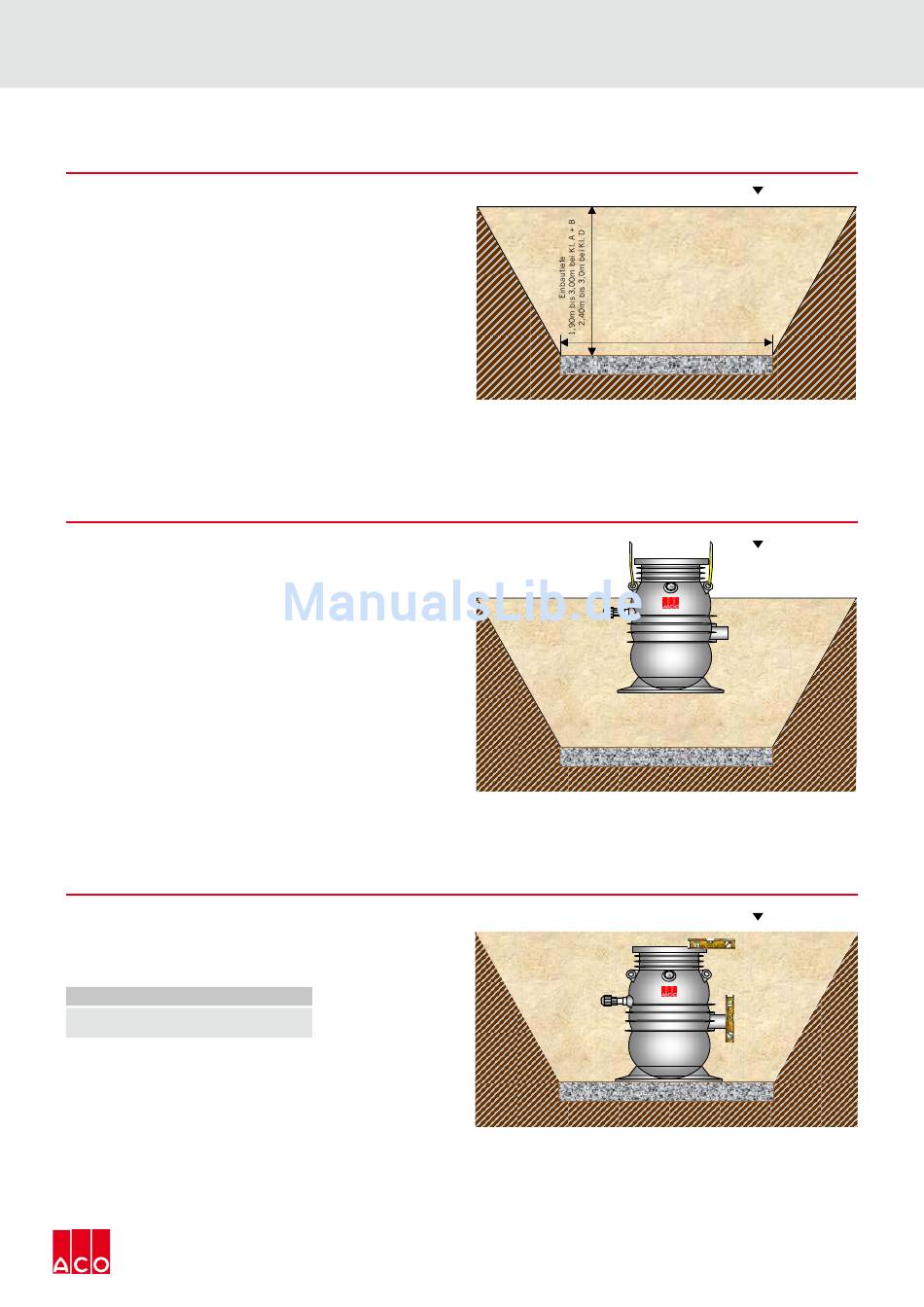

Abbildung 34
ca. 3,00m
Abbildung 35
Abbildung 36
