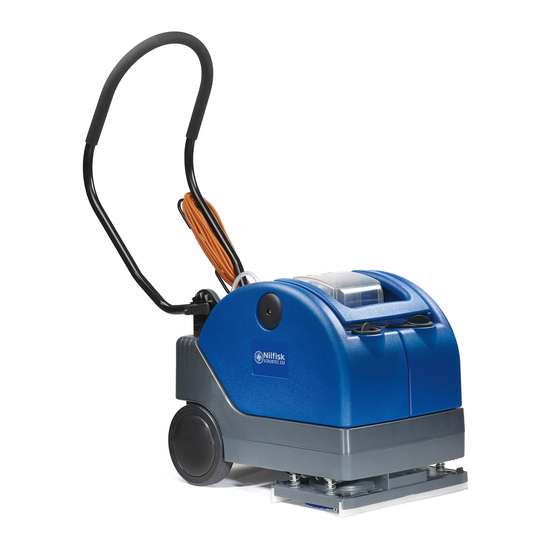

Inhaltszusammenfassung für Nilfisk-ALTO scrubtec 233
Seite 1
SCRUBTEC 233 DEUTSCH BETRIEBSANLEITUNG FRANÇAIS MANUEL D’UTILISATION ENGLISH USER MANUAL NEDERLANDS GEBRUIKSAANWIJZING 9097883000(1)2008-06 A...
Seite 2
Тип / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / Τύπος / SCRUBTEC 233 Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip / Тип / Typ / Typ / Tip / Tip : Сериен...
Vielen Dank, dass Sie sich für einen Nilfi sk Alto Schrubbautomaten entschieden haben. Der Nilfi sk Alto Schrubbautomat Scrubtec 233 ist ein effektives und hochwertiges Gerät zur Bodenreinigung. Der Schrubbautomat verfügt über zwei rotierende Bürsten und eine Arbeitsbreite von 330 mm.
Bedienperson nicht bereit ist, ihren Beitrag voll zu leisten. Die meisten Unfälle in Betrieben, am Arbeitsplatz oder während des Transports werden durch die Nichtbeachtung der grundlegendsten Vorsichtsmaßnahmen verursacht. Aufmerksame und umsichtige Bedienpersonen sind daher der beste Schutz vor Unfällen und für die Wirksamkeit jeglicher Unfallverhütungsmaßnahmen unverzichtbar. 9097883000(1)2008-06 A SCRUBTEC 233...
Das Netzkabel nicht zum Ziehen oder Fortbewegen des Geräts und nicht als „Griff“ verwenden. Das Netzkabel nicht mit einer Tür einklemmen und nicht über spitze Oberfl ächen oder scharfe Kanten ziehen. Mit dem Gerät nicht über das Netzkabel fahren. SCRUBTEC 233 9097883000(1)2008-06 A...
Seite 7
Das Gerät nicht mit direktem oder unter Druck stehendem Wasserstrahl oder mit ätzenden Reinigungsmitteln säubern. – Das Gerät enthält giftige bzw. schädliche Stoffe (elektronische Bauteile etc.), für die eine Entsorgung durch entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschrieben ist. Fahrzeug am Ende seiner Lebensdauer vorschriftsmäßig entsorgen! 9097883000(1)2008-06 A SCRUBTEC 233...
Bürsten/Pads aus verschiedenen Werkstoffen – Waschen Teppichboden und Saugfuß Bitte setzen Sie sich für weitere Informationen zu den obengenannten Zubehörteilen/Sonderaustattungen mit einem Händler Ihrer Wahl in Verbindung. TECHNISCHE DATEN SCRUBTEC 233 SCRUBTEC 233 Allgemein 230 Volt 100 Volt Mindest-/Höchstlänge Gerät mit Schubbügel 715/1.120 mm...
Bürsten (A) gegen die Padhalter mit Pad (B) ausgetauscht werden. Gerät durch Herunterdrücken des Schubbügels (2) anheben. Bürsten (A, Abb. 1) bzw. Padhalter mit Pad (B) in die beiden Naben am Kopf (9) einsetzen. Gerät mit dem Schubbügel (2) absenken. Abbildung 1 P100313 9097883000(1)2008-06 A SCRUBTEC 233...
Verdünnungshinweise beachten. Die Temperatur der Reinigungslösung darf 40°C nicht überschreiten. HINWEIS! Nur für das eingesetzte Gerät geeignete fl üssige, schaumarme und nicht brennbare Reinigungsmittel verwenden. Einstellungen Den Schubbügel (2) mit den Knöpfe (3) wie gewünscht einstellen. SCRUBTEC 233 9097883000(1)2008-06 A...
Um die Oberfl äche des zu reinigenden Bodens nicht zu beschädigen, die Bürsten nicht ohne Flüssigkeit verwenden. Steht das Gerät still, das Rotieren von Bürste/Pad durch Programmwahl (5c oder 5d) bzw. Betätigen des Schalters (6) anhalten. HINWEIS! Vor dem Anheben der/des Bürste/Pads die Rotation durch Betätigen des Schalters (6) stoppen. 9097883000(1)2008-06 A SCRUBTEC 233...
Netzkabel (10) vom Stromnetz lösen und auf den Halter (7) wickeln. Tanks (14 und 16) wie im vorstehenden Abschnitt erläutert entleeren. Nach der Gerätebenutzung die vorgesehenen Wartungsarbeiten (siehe Kapitel „Wartung“) durchführen. Gerät an einem trockenen und sauberen Ort abstellen. SCRUBTEC 233 9097883000(1)2008-06 A...
Sauglippen reinigen Tanks und Ansauggitter reinigen Sauglippengummis überprüfen und austauschen Filter der Reinigungslösungszuleitung reinigen Muttern- und Schraubenspannung überprüfen Kohlebürsten des Ansauganlagenmotors überprüfen und austauschen Und nach den ersten 8 Betriebsstunden. Von einem autorisierten Nilfi sk-Alto-Kundendienst durchzuführende Wartungsarbeiten. 9097883000(1)2008-06 A SCRUBTEC 233...
Aufgrund möglicher Abfälle mit scharfen Kanten empfi ehlt es sich, bei der Reinigung der Bürsten Arbeitshandschuhe zu tragen. Bürsten wie im Kapitel „Betrieb“ erläutert ausbauen. Bürsten mit Wasser und Reinigungsmittel reinigen und spülen. Überprüfen, ob die Borsten der Bürste unversehrt und nicht übermäßig abgenutzt sind, gegebenenfalls Bürsten ersetzen. SCRUBTEC 233 9097883000(1)2008-06 A...
Verschluss der Zuleitung (A, Abb. 4) abnehmen, Leitung vorsichtig aus dem Tank nehmen und Filter (B) mit Wasser reinigen. Falls erforderlich, Filter ausbauen und durch einen neuen ersetzen. Zuleitung mit Filter in den Tank einbauen und Verschluss anbringen. Abbildung 4 P100316 9097883000(1)2008-06 A SCRUBTEC 233...
Vor der Geräteverschrottung sind folgende Bauteile/Werkstoffe zu entfernen und zu trennen sowie gemäß geltender Umwelthygienevorschriften gesondert zu entsorgen: – Bürste – – Elektrische und elektronische Teile (*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche Nilfi sk-Alto- Niederlassung. SCRUBTEC 233 9097883000(1)2008-06 A...
Seite 19
NETTOYAGE DE LA GRILLE D’ASPIRATION, DU RESERVOIR DE LA SOLUTION ET DU RESERVOIR DE L’EAU DE RECUPERATION ................................... 15 NETTOYER DU FILTRE DU TUBE D’IMMERSION DE SOLUTION DETERGENTE ..............15 DEPISTAGE DES PANNES ............................16 MISE A LA FERRAILLE ..............................16 9097883000(1)2008-06 A SCRUBTEC 233...
Merci pour avoir choisi un produit de la ligne laveuse Nilfi sk Alto. La laveuse Scrubtec 233 de la ligne Nilfi sk Alto est une machine performante qui assure un nettoyage de haute qualité des sols. La machine utilise une double brosse rotative pour nettoyer une bande de 330 mm de large.
à l’inobservance des plus simples règles de prudence. Un opérateur attentif et prudent est la meilleure garantie contre les accidents du travail et se révèle indispensable pour compléter n’importe quel programme de prévention. 9097883000(1)2008-06 A SCRUBTEC 233...
Ne pas utiliser le câble d’alimentation pour tirer ou transporter la machine et ne pas utiliser le câble comme poignée. Ne pas fermer de porte sur le câble d’alimentation, ne pas tirer le câble sur des surfaces ou coins tranchants. Ne pas faire passer la machine sur le câble d’alimentation. SCRUBTEC 233 9097883000(1)2008-06 A...
Seite 23
Lors de la mise à la ferraille, la machine ne doit pas être abandonnée par la présence de matériaux toxiques (composants électroniques etc.), sujets à des lois qui prévoient l’élimination auprès de centres spéciaux (voir le chapitre Mise à la ferraille). 9097883000(1)2008-06 A SCRUBTEC 233...
Roues sur essieu fi xe Filtre de solution Tête porte-brosses et embouchures Poignée de soulèvement réservoirs Câble d’alimentation Pinces d’accrochage embouchures à la tête Raccord rapide tuyau d’alimentation solution à la pompe Raccord rapide réservoir solution P100311 SCRUBTEC 233 9097883000(1)2008-06 A...
Brosses / disques de matériaux différents – Lavage de moquette et embouchure (en option) Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s’adresser au revendeur agréé. CARACTERISTIQUES TECHNIQUES SCRUBTEC 233 SCRUBTEC 233 Caractéristiques générales 230 V 100 V Longueur minimum / maximum machine à...
Relais (uniquement 115 V) Vert Moteur brosse / plateau support disque Gris Moteur système d’aspiration Orange Pompe à eau Rose Fiche Rouge Interrupteur principal Violet Poignée de sélection programme Blanc Jaune 230 V 100 V 115 V P100312 SCRUBTEC 233 9097883000(1)2008-06 A...
Soulever la machine en faisant levier sur le guidon (2). Introduire les brosses (A, Fig. 1), ou les plateaux support disque avec disque (B) dans les 2 moyeux de la tête (9). Abaisser la machine en utilisant le guidon (2). Figure 1 P100313 9097883000(1)2008-06 A SCRUBTEC 233...
Seite 28
La température de la solution ne doit jamais être supérieure à 40°C. AVERTISSEMENT ! Utiliser exclusivement des détergents liquides peu mousseux et non infl ammables, adéquats pour les machines utilisées. Réglages Régler le guidon (2) au moyen des poignées (3) selon son propre confort. SCRUBTEC 233 9097883000(1)2008-06 A...
/ disque en sélectionnant un programme (5c ou 5d) ou en appuyant sur l’interrupteur (6). AVERTISSEMENT ! Avant de soulever la brosse / disque, en arrêter la rotation au moyen de l’interrupteur (6). 9097883000(1)2008-06 A SCRUBTEC 233...
Débrancher le câble d’alimentation (10) du réseau électrique et l’enrouler autour du logement correspondant (7). Vider les réservoirs (14 et 16) comme indiqué au paragraphe spécifi que. Effectuer les opérations d’entretien prévues après l’utilisation de la machine (voir le chapitre Entretien). Garder la machine dans un endroit propre et sec. SCRUBTEC 233 9097883000(1)2008-06 A...
Contrôle du serrage des vis et des écrous Contrôle et remplacement des charbons du moteur du système d’aspiration Et après les 8 premières heures de travail. Opération d’entretien de compétence d’un Service après vente agréé Nilfi sk Alto. 9097883000(1)2008-06 A SCRUBTEC 233...
Déposer les brosses de la machine comme prévu au chapitre Utilisation. Nettoyer et laver les brosses avec de l’eau et du détergent. Contrôler que les poils sont en parfait état et non excessivement usés, sans quoi remplacer les brosses. SCRUBTEC 233 9097883000(1)2008-06 A...
Retirer le bouchon du tube d’immersion (A, Fig. 4), retirer avec soin le tube du réservoir et nettoyer le fi ltre (B) à l’eau. Si besoin est, enlever le fi ltre et le remplacer. Installer le fi ltre avec le tube d’immersion à l’intérieur du réservoir, puis installer le bouchon. Figure 4 P100316 9097883000(1)2008-06 A SCRUBTEC 233...
: – Brosse – Disque – Parties électriques et électroniques (*) Notamment pour la mise en décharge des parties électriques et électroniques, s’adresser auprès du centre Nilfi sk Alto le plus proche. SCRUBTEC 233 9097883000(1)2008-06 A...
Seite 35
SCHEDULED MAINTENANCE TABLE ............................13 SQUEEGEE CLEANING, CHECK AND REPLACEMENT ......................14 BRUSH CLEANING ..................................14 VACUUM GRID, DETERGENT TANK AND RECOVERY TANK CLEANING ................15 SOLUTION HOSE FILTER CLEANING ............................15 TROUBLESHOOTING ..............................16 SCRAPPING .................................. 16 9097883000(1)2008-06 A SCRUBTEC 233...
Thank you for choosing a Nilfi sk Alto scrubber-dryer. Nilfi sk Alto Scrubtec 233 scrubber-dryer is an effi cient and superior quality machine for fl oor cleaning. The machine is equipped with two turning brushes for a cleaning width of 330 mm.
A careful and prudent operator is the best guarantee against accidents and is essential for successful completion of any prevention program. 9097883000(1)2008-06 A SCRUBTEC 233...
Do not pull or carry the machine by the power supply cable and never use the power supply cable as a handle. Do not close a door on the power supply cable, or pull the power supply cable around sharp edges or corners. Do not run the machine on the power supply cable. SCRUBTEC 233 9097883000(1)2008-06 A...
Seite 39
Do not wash the machine with direct or pressurised water jets, or with corrosive substances. – The machine must be disposed of properly, because of the presence of toxic-harmful materials (electronic components, etc.), which are subject to standards that require disposal in special centres (see the Scrapping chapter). 9097883000(1)2008-06 A SCRUBTEC 233...
Brushes/pads of different materials – Fitted carpet cleaning and fl oor wiping For further information concerning the optional accessories, contact an authorised Retailer. TECHNICAL DATA SCRUBTEC 233 SCRUBTEC 233 General 230 Volts 100 Volts Min/max machine length at the handlebar...
Filtering condenser Blue Pump diode Brown Relay (115 V only) Green Brush/pad-holder motor Grey Vacuum system motor Orange Water pump Pink Plug Main switch Violet Program selection knob White Yellow 230 V 100 V 115 V P100312 SCRUBTEC 233 9097883000(1)2008-06 A...
Lift the machine by prying the handlebar (2). Install the brushes (A, Fig. 1), or the pad-holders with pads (B), in the 2 hubs of the deck (9). Lower the machine by using the handlebar (2). Figure 1 P100313 9097883000(1)2008-06 A SCRUBTEC 233...
Seite 44
Always follow the dilution instructions on the label of the chemical product used to prepare the solution. The solution temperature must not exceed 40°C. CAUTION! Use only low-foam and non-fl ammable detergents, intended for automatic scrubber applications. Adjustments Adjust the handlebar (2) with the knobs (3) to reach a comfortable position. SCRUBTEC 233 9097883000(1)2008-06 A...
To avoid damaging the fl oor surface, do not use the brushes without the solution and, when the machine is not operating, stop the brush/pad-holder by pressing the program (5c or 5d), or by pressing the switch (6). CAUTION! Before lifting the brush/pad, turn it off by pressing the switch (6). 9097883000(1)2008-06 A SCRUBTEC 233...
Disconnect the power supply cable (10) from the electrical mains and place it on the holder (7). Empty the tanks (14 and 16) as shown in the previous paragraph. Perform the daily maintenance procedures (see the Maintenance chapter). Store the machine in a clean and dry place. SCRUBTEC 233 9097883000(1)2008-06 A...
Solution hose fi lter cleaning Screw and nut tightening check Vacuum system motor carbon brush check and replacement And after the fi rst 8 working hours. This maintenance procedure must be performed by Nilfi sk Alto authorised Service Center. 9097883000(1)2008-06 A SCRUBTEC 233...
It is advisable to wear protective gloves when cleaning the brushes because there may be sharp debris. Remove the brushes as shown in Use chapter. Clean and wash the brushes with water and detergent. Check the brush bristles for integrity and wear; if necessary, replace the brushes. SCRUBTEC 233 9097883000(1)2008-06 A...
Remove the solution hose plug (A, Fig. 4), carefully remove the hose from the tank and clean the fi lter (B) with water. If necessary, remove the fi lter and replace it with a new one. Install the fi lter and the solution hose in the tank, then install the plug. Figure 4 P100316 9097883000(1)2008-06 A SCRUBTEC 233...
Before scrapping the machine, remove and separate the following materials, which must be disposed of properly according to the Law in force: – Brush – – Electrical and electronic components (*) Refer to the nearest Nilfi sk Alto Center especially when scrapping electrical and electronic components. SCRUBTEC 233 9097883000(1)2008-06 A...
Seite 51
REINIGING VAN DE BORSTELS ..............................14 REINIGING VAN HET AANZUIGROOSTER, DE TANK VOOR REINIGINGSMIDDEL EN DE VUILWATERTANK ...... 15 REINIGING VAN DE FILTER VAN DE SLANG VOOR HET REINIGINGSMIDDEL ..............15 STORINGEN LOKALISEREN ............................16 VERWIJDERING ................................16 9097883000 (1) 2008-06 A SCRUBTEC 233...
Dank u dat u voor een product uit de serie schoonmaakmachines van Nilfi sk Alto heeft gekozen. De schoonmaakmachine Scrubtec 233 van Nilfi sk Alto is een effi ciënte, hoogwaardige machine voor het schoonmaken van vloeren. De machine heeft een dubbele draaiende borstel die over een breedte van 330 mm reinigt.
De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, worden veroorzaakt door het niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtige bediener is de beste garantie tegen ongevallen en is het meest effectief in elk preventieplan. 9097883000 (1) 2008-06 A SCRUBTEC 233...
Gebruik de voedingskabel niet om de machine te trekken of te vervoeren en gebruik de kabel niet als hendel. Zorg dat de voedingskabel niet klem kan komen te zitten in een deur en trek de kabel niet over scherpe oppervlakken of randen. Rijd niet met de machine over de voedingskabel. SCRUBTEC 233 9097883000 (1) 2008-06 A...
Seite 55
Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke materialen (elektronische onderdelen, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering). 9097883000 (1) 2008-06 A SCRUBTEC 233...
Wielen op vaste as 24b. Parkeerhendel ingeschakeld Schrobdek borstelhouder en trekkers Filter voor reinigingsmiddel Voedingskabel Handgreep voor tanks omhoog Snelkoppeling voedingsleiding reinigingsmiddel op de Bevestigingsklemmen trekkers op het schrobdek pomp Snelkoppeling tank reinigingsmiddel P100311 SCRUBTEC 233 9097883000 (1) 2008-06 A...
Borstels/pads van verschillende materialen – Reiniging tapijt en trekkers Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier. TECHNISCHE EIGENSCHAPPEN SCRUBTEC 233 SCRUBTEC 233 Algemeen 230 Volt 100 Volt Minimale/maximale lengte machine op het stuur 715/1.120 mm...
Zet de machine omhoog met de hendel op het stuur (2). Steek de borstels (A, Afb. 1) of de padhouders met pads (B) in de twee naven op het schrobdek (9). Laat de machine zakken met het stuur (2). Afbeelding 1 P100313 9097883000 (1) 2008-06 A SCRUBTEC 233...
Seite 60
De temperatuur van het reinigingsmiddel mag niet hoger zijn dan 40°C. WAARSCHUWING! Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en niet brandbaar zijn; ze moeten geschikt zijn voor de machine. Afstellingen Stel het stuurwiel (2) af naar wens met behulp van de hendels (3). SCRUBTEC 233 9097883000 (1) 2008-06 A...
(5c of 5d) of door op de schakelaar (6) te drukken. WAARSCHUWING! Voordat u de borstel/pad verwijdert, moet u deze eerst stopzetten door op de schakelaar (6) te drukken. 9097883000 (1) 2008-06 A SCRUBTEC 233...
Leeg de tanks (14 en 16) aan de hand van de specifi eke delen in de handleiding. Voer de onderhoudswerkzaamheden uit die na gebruik van de machine moeten worden uitgevoerd (zie het hoofdstuk Onderhoud). Zet de machine op een schone, droge plek. SCRUBTEC 233 9097883000 (1) 2008-06 A...
Reiniging van de fi lter van de slang voor het reinigingsmiddel Controle van de bevestiging van schroeven en moeren Controle en vervanging van de koolborstels van de motor van het aanzuigsysteem En na de eerste 8 bedrijfsuren. Onderhoud door een geautoriseerd Nilfi sk Alto-servicecentrum. 9097883000 (1) 2008-06 A SCRUBTEC 233...
Verwijder de borstels van de machine zoals werd beschreven in het hoofdstuk Gebruik. Reinig en spoel de borstels met water en reinigingsmiddel. Controleer of de haren van de borstels heel zijn en niet overmatig versleten; vervang anders de borstels. SCRUBTEC 233 9097883000 (1) 2008-06 A...
Verwijder de dop van de slang (A, Afb. 4), verwijder de slang voorzichtig uit de tank en reinig de fi lter (B) met water. Verwijder eventueel de fi lter en vervang deze door een nieuwe. Monteer de fi lter met slang in de tank en plaats de dop terug. Afbeelding 4 P100316 9097883000 (1) 2008-06 A SCRUBTEC 233...
Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht: – Borstel – – Elektrische en elektronische onderdelen (*) Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilfi sk Alto-kantoor. SCRUBTEC 233 9097883000 (1) 2008-06 A...
Seite 68
