3.

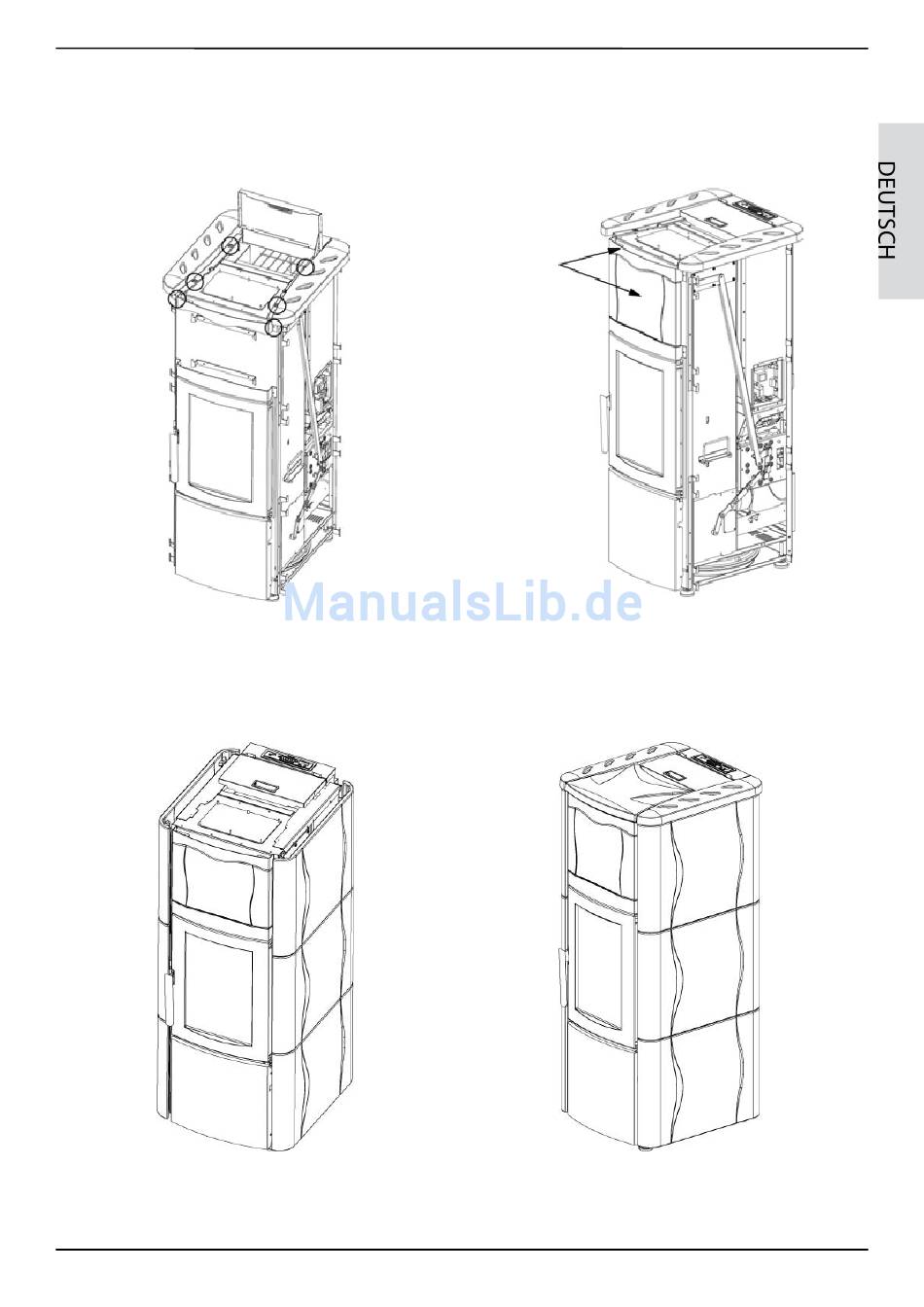

MOntaGe deR Kacheln (lucRezia idRO)

1. die 4 Befestigungsschrauben an den 2 gusseisernen seitenteilen wie in der
zeichnung zu sehen ist entfernen.
2. die beiden schrauben, die das obere gitter befestigen, lösen.
abbildung 2
5. die seitlichen kacheln in die eigens dafür vorgesehenen eisenhaken
einfügen, indem man an den beiden ofenseiten von unten nach oben
vorgeht.
(hinweis: die kacheln für die seitenteile sind alle gleich.)
abbildung 4
Montage der kacheln (lucrezia idro)
3. die zentrale kachel in die eigens dafür vorgesehenen eisenhaken einfügen.
4. das obere gitter mit den beiden zuvor gelösten schrauben erneut
befestigen.
abbildung 3
6. erneut die beiden gusseisernen seitenteile positionieren und sie mit
den 4 zuvor gelösten schrauben befestigen.
7. die keramikabdeckung zwischen die beiden gusseisernen seitenteile
positionieren.
abbildung 5
7
