Original-LUBRATEC
®
5.3 Montage des
Windschutznetzes

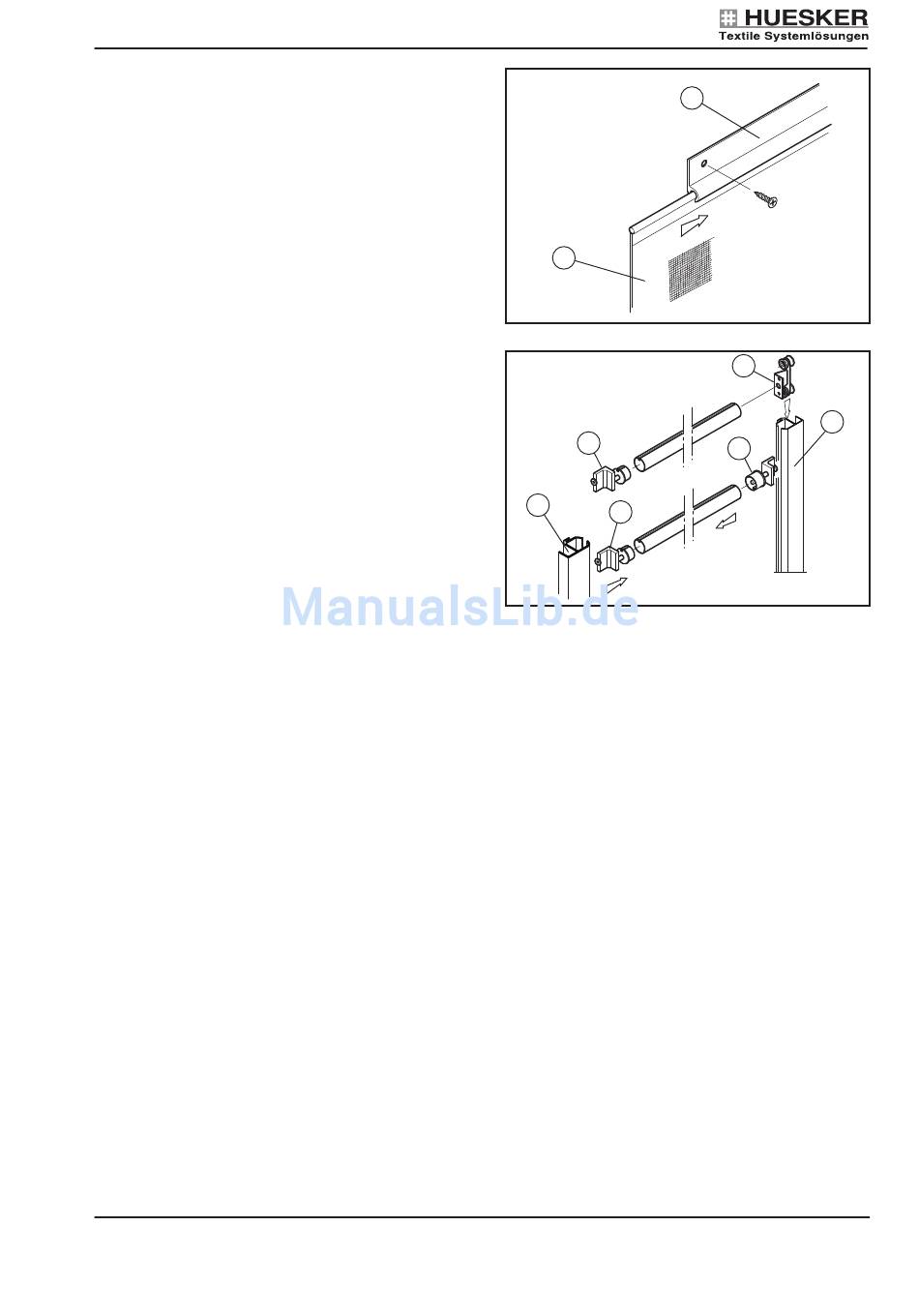

Kederschiene Typ KS1 oben (2) auf der gesam-
ten Länge montieren. Die Kederschienenlänge =
Maß der Laibung. Hierbei schließt in der Regel
die Kederschienennut mit der Unterkante der
Laibung ab (Abb. 1).
Windschutznetz (1) mit dem oben angenähten
Keder (10 mm) in die Kederschiene einschieben
(Abb. 1).
Seitliche senkrechte Führungsschienen (3)
montieren. Falls nicht anders vereinbart, schließt
in der Regel die Innenseite der Führungsschiene
mit der Innenseite der Laibung ab. Die Höhe
sollte so festgelegt werden, dass das Profil ca.
bis zur Oberkante der Alu-Kederschiene reicht.
Rechts und links von oben in die Führungs-
schienen jeweils eine Gleitereinheit (4) einschie-
ben. An der Antriebsseite zusätzlich Laufwagen
(7) einschieben, an der gegenüberliegenden Seite
eine 2. Gleitereinheit (4) einführen (Abb. 2).
Ausgabe: 02-2011
- Rollotor
1
Abb. 1
4
3
4
Abb. 2
2
HU0901
5
3
4
HU0904-1b
Kapitel II - 7
