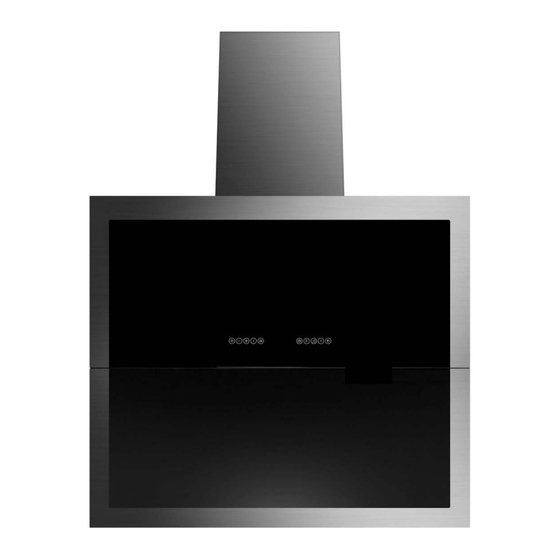

FALCON
GALAXY 4
. ABZUGSHAUBE .
Gebrauchs-, Installations- und Wartungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Falcon GALAXY 4

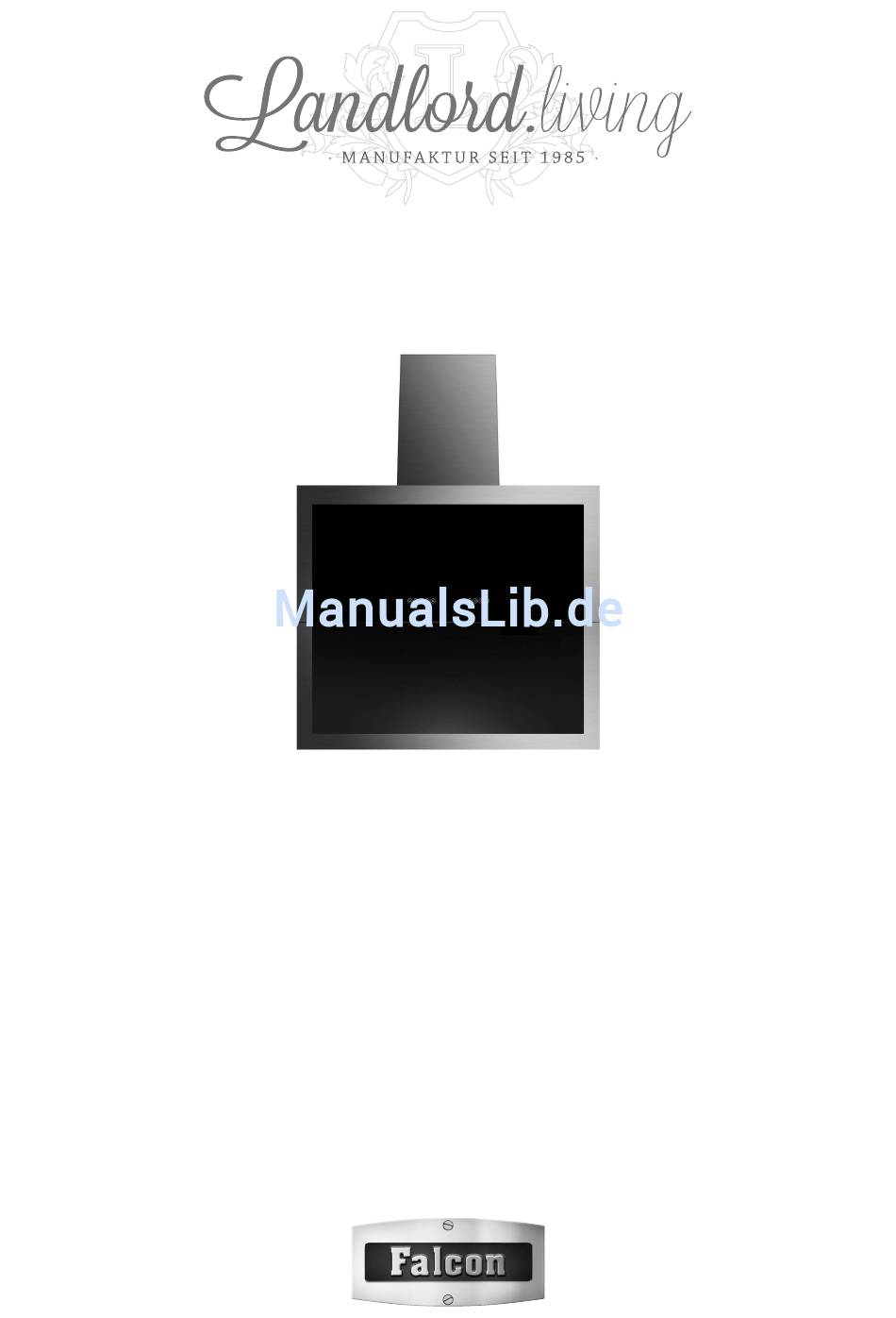

  • Seite 1 FALCON GALAXY 4 . ABZUGSHAUBE . Gebrauchs-, Installations- und Wartungsanleitung...
  • Seite 2: Empfehlungen Und Hinweise

    EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachge- mäße Montage zurückzuführen sind. •...
  • Seite 3 CHARAKTERISTIKEN Platzbedarf Komponenten 12a 7.2.1 Bez. Menge Produktkomponenten Haubenkörper komplett mit: Steuerungen, Beleuch- tung, Ventilatorgruppe, Filter Oberer Kaminteil 14.1 Unterer Kaminteil Luftstromrichtungsgitter Luftauslass Reduktionsflansch 150-120 Anschlussflansch ø 120-125 mm 14.1 Verlängerung Luftaustritt-Anschlussstück Luftaustritt-Anschlussstück Filterdeckel Bez. Menge Installationskomponenten 7.2.1 Befestigungsbügel oberer Kamin Bügel für Anschlusshalter Dübel Dübel SB 12/10...
  • Seite 4 Bohren der Wand und Befestigung der Bügel 1÷2 7.2.1 292 292 An der Wand anzeichnen: • eine senkrechte Linie bis zur Decke oder zum oberen Rand in der Mitte des Installationsbereichs der Haube, • eine waagrechte Linie mindestens 960 mm oberhalb der Kochmulde. •...
  • Seite 5: Montage

    MONTAGE Montage des Haubenkörpers • Die beiden Schrauben Vr der Bügel 11a so regulieren, dass sie nur bis zum Gewindebeginn (B) eingeschraubt sind. • Den Haubenkörper bei den 2 Bügeln 11a einhaken. • Die Haube an die Stromversorgung anschließen. Einen Zweipolschalter mit Kontaktöffnungsweite von min- destens 3 mm dazwischensetzen.
  • Seite 6: Anschluss In Umluftversion

    ANSCHLUSS IN UMLUFTVERSION Für die Installation in Umluftversion muss das optionale Kit „Ak- tivkohle-Filtereinsatz“ erworben werden. • Das Winkelstück der Kaminbefestigung entfernen • Den Filterdeckel am Luftausgang mit den vier Schrauben 12c (2,9 x 6,5) fixieren. • Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrau- ben 12d (2,9 x 9,5) beim Austritt der rückzuführenden Luft fi- xieren.
  • Seite 7 Kaminmontage Oberer Kaminteil • Die beiden seitlichen Schenkel leicht auseinander- biegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen. • Bei den Bügeln 7.2.1 mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren. • Überprüfen, ob die Verlängerungen mit den entspre- chenden Kaminstutzen übereinstimmen.
  • Seite 8: Bedienung

    BEDIENUNG Bedienfeld Taste Funktion Display Tür geschlossen: Zum Öffnen der Tür und Ein- Zeigt die eingestellte Gebläsestufe an. schalten des Motors auf der zuletzt eingestellten Gebläsestufe ca. 1 Sekunde lang drücken. Tür geöffnet: Zum Aus- oder Einschalten des Motors kurz drücken. Verringert die laufende Gebläsestufe.
  • Seite 9 FERNBEDIENUNG Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird. • Die Fernbedienung nicht in die Nähe von Hitzequel- len legen. • Batterien müssen vorschriftsmäßig entsorgt werden. Bedienfeld Fernbedienung T1 Beleuch Tür geschlossen: Öffnet die Tür und schaltet die Beleuchtung auf höchster tung Stufe ein.
  • Seite 10: Wartung

    WARTUNG Metallfettfilter Die Filter können im Geschirrspüler gereinigt werden und sollten gereinigt werden, wenn das Symbol Tropfen auf dem Display erscheint bzw. mindestens ca. alle 2 Monate oder bei sehr inten- sivem Einsatz auch häufiger. Rückstellen der Sättigungsanzeige • Die Taste G mindestens 2 Sekunden lang drücken. Filterreinigung •...
  • Seite 11: Auswechseln Der Lampen

    Aktivkohle-Geruchsfilter (Umluftversion) Nicht waschbar und nicht regenerierbar. Ersetzen, wenn das Symbol C auf dem Display er- scheint bzw. mindestens alle 4 Monate. Das Alarmsignal ist vorher zu aktivieren. Aktivierung des Alarmsignals • Bei Hauben in Umluftversion muss die Aktivierung der Filtersättigungsanzeige bei der In- stallation oder danach erfolgen.
  • Seite 12 Auswechseln der Schmelzsicherung Die Schmelzsicherung dient nur für den Motor, der das Öffnen und Schließen der Klappe steuert. Falls die Si- cherung also ausfällt, während die Klappe geschlossen ist, muss sie wie folgt von Hand befreit werden: • Den Deckel an der oberen linken Ecke ausbauen. •...
  • Seite 13 AGA RANGEMASTER GROUP PLC Falcon is a business name of AGA RANGEMASTER GROUP PLC 436004315_ver1...
