  • Seite 1 HT211 Bedienungsanleitung  Copyright HT 2015 Ausführung DE 1.00 -A 23/01/2015...

  • Seite 2: Inhaltsverzeichnis

    HT211 Inhaltsverzeichnis: SICHERHEITSHINWEISE .................... 2 1.1. Vorbereitung........................2 1.2. Während des Gebrauchs ....................4 1.3. Nach dem Gebrauch ....................... 4 1.4. Überspannungskategorien-Definitionen ................4 ALLGEMEINE BESCHREIBUNG ................. 5 VORBEREITUNGEN FÜR DEN GEBRAUCH .............. 5 3.1. Vorabprüfung ........................5 3.2. Stromversorgung ......................5 3.3.

  • Seite 3: Sicherheitshinweise

    HT211 1. SICHERHEITSHINWEISE Dieses Multimeter entspricht dem Sicherheitsstandard IEC/EN61010-1 für elektronische Messgeräte. Zu ihrer eigenen Sicherheit und um Schäden des Gerätes zu vermeiden, folgen sie bitte den Hinweisen in dieser Bedienungsanleitung und lesen sie alle Hinweise sorgfältig mit diesem Zeichen Wenden Sie äußerste Sorgfalt an, beim Messen unter den folgenden Bedingungen:...
  • Seite 4 HT211 • Überprüfen Sie ob das Display und der Bereichswahlschalter dieselbe Funktion anzeigen DE - 3...

  • Seite 5: Während Des Gebrauchs

    HT211 1.2. WÄHREND DES GEBRAUCHS Lesen Sie die Empfehlungen, folgen Sie den Anweisungen in diesem Handbuch: ACHTUNG Nichteinhaltung der Warnungen und/oder den Anwendungsvorschriften kann das Gerät und/oder seine Bauteile beschädigen, oder den Benutzer verletzen • Wenn Sie den zu messenden Bereich ändern, trennen Sie die Messleitungen zuerst vom zu prüfenden Objekt, um jede Gefahr zu vermeiden...

  • Seite 6: Allgemeine Beschreibung

    HT211 2. ALLGEMEINE BESCHREIBUNG Das Multimeter kann folgende Messungen ausführen: • DC Spannung • AC Spannung • DC Strom • AC Strom • Widerstand und Durchgangmessung • Kapazität • Frequenz • Duty Cycle (Tastverhältnis) • Diodentest • Temperatur mit K-Temperaturfühler Alle Messfunktionen sind mit Hilfe eines 8 Positionen Drehschalters (einschließlich OFF-...

  • Seite 7: Bedienungsanweisungen

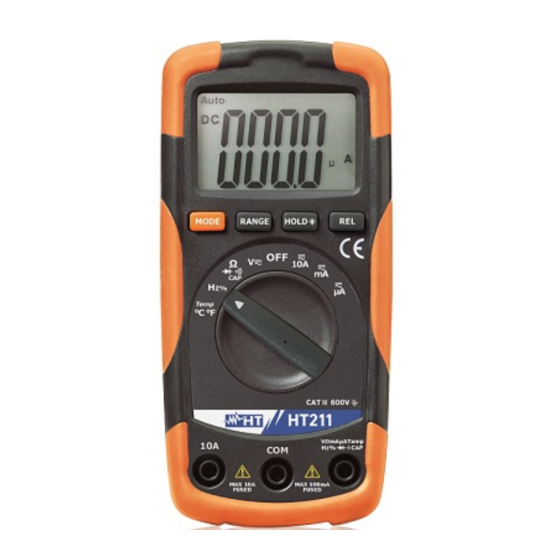

    HT211 4. BEDIENUNGSANWEISUNGEN 4.1. MESSGERÄTEBESCHREIBUNG 4.1.1. Bedienungsübersicht LEGENDE: 1. LCD 2. MODE Taste 3. RANGE Taste 4. REL Taste 5. HOLD Taste 6. Funktionswahlschalter 7. 10A Eingangsbuchse 8. COM Eingangsbuchse 9. VΩmAµATempHz% CAP Buchse Abb. 1: Messgerätebeschreibung DE - 6...

  • Seite 8: Funktionstasten

    HT211 4.2. FUNKTIONSTASTEN 4.2.1. HOLD- Taste Durch Drücken der HOLD-Taste wird der angezeigte Wert “eingefroren” und das “HOLD”- Symbol wird im Display angezeigt. Durch erneutes Drücken der HOLD-Taste wird die Funktion wieder ausgeschaltet. Durch längeres Drücken der Taste (1 sec) ist es möglich, die Hintergrundbeleuchtung ein bzw.

  • Seite 9: Messungen

    HT211 4.3. MESSUNGEN 4.3.1. DC-Spannungsmessung ACHTUNG Die max. Eingangsspannung ist DC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 2: DC-Spannungsmessung 1. Stellen Sie den Drehschalter in die Position V .

  • Seite 10: Ac-Spannungsmessung

    HT211 4.3.2. AC-Spannungsmessung ACHTUNG Die max. Eingangsspannung ist AC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 3: AC-Spannungsmessung 1. Stellen Sie den Drehschalter in die Position V Das “AC”...
  • Seite 11 HT211 DE - 10...

  • Seite 12: Dc-Strommessung

    HT211 4.3.3. DC-Strommessung ACHTUNG Der max. Eingangsstrom ist 10A. Versuchen Sie nicht, höhere Ströme zu messen, um Stromschläge und Beschädigung des Messgerätes zu vermeiden. Abb. 4: DC-Strommessung 1. Trennen Sie den Messkreis vom Strom oder µA 2. Drehen Sie den Funktionswahlschalter in die Position 10A , mA .

  • Seite 13: Ac-Strommessung

    HT211 4.3.4. AC-Strommessung ACHTUNG Der max. Eingangsstrom ist 10A. Versuchen Sie nicht, höhere Ströme zu messen, um Stromschläge und Beschädigung des Messgerätes zu vermeiden. Abb. 5: AC-Strommessung 1. Trennen Sie den Messkreis vom Strom oder µA 2. Drehen Sie den Funktionswahlschalter in die Position 10A , mA 3.

  • Seite 14: Widerstandsmessung & Durchgangsprüfung

    HT211 4.3.5. Widerstandsmessung & Durchgangsprüfung ACHTUNG Stellen Sie vor dem Dioden- und Widerstandstest sicher, dass sich keine Spannung mehr Messkreis befindet entladen alle Kondensatoren. Abb. 6: Widerstandsmessung und Durchgangsprüfung 1. Stellen Sie den Drehschalter in die Position Ω CAP. Das MΩ Symbol wird angezeigt 2.

  • Seite 15: Diodentest

    HT211 4.3.6. Diodentest ACHTUNG Stellen Sie vor dem Dioden- und Widerstandstest sicher, dass sich keine Spannung mehr Messkreis befindet entladen alle Kondensatoren. Abb. 7: Diodentest 1. Stellen Sie den Drehschalter in die Position Ω 2. Drücken Sie nun die MODE Taste bis das Symbol angezeigt wird 3.

  • Seite 16: Frequenzmessung & Tastverhältnis

    HT211 4.3.7. Frequenzmessung & Tastverhältnis ACHTUNG Die max. Eingangsspannung ist AC 250V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 8: Frequenzmessung & Tastverhältnis 1. Stellen Sie den Drehschalter in die Position Hz%. Das „Hz“ Symbol wird angezeigt 2.

  • Seite 17: Kapazitätsmessung

    HT211 4.3.8. Kapazitätsmessung ACHTUNG Stellen Sie vor dem Kapazitätstest sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. Abb. 9: Kapazitätsmessung 1. Stellen Sie den Drehschalter in die Position Ω 2. Drücken Sie nun die MODE Taste bis das Symbol “nF” angezeigt wird 3.

  • Seite 18: Temperaturmessung

    HT211 4.3.9. Temperaturmessung ACHTUNG Stellen Sie vor der Temperaturmessung sicher, dass sich keine Spannung am Prüfobjekt befindet und entladen Sie alle Kondensatoren. Abb. 10: Temperaturmessung 1. Schalten Sie das Multimeter aus, öffnen Sie den Batteriedeckel und entfernen Sie die Batterie sofern die Temperatureinheit nicht °C im Display anzeigt.
  • Seite 19 HT211 8. Informationen über die HOLD-Funktionen erhalten Sie unter Punkt 4.2 DE - 18...

  • Seite 20: Wartung

    HT211 5. WARTUNG 5.1. ALLGEMEINES 1. Entfernen Sie alle Messleitungen vor dem Wechsel der Batterien, es besteht die Gefahr eines Stromschlages. 2. Setzen Sie das Multimeter nicht zu hohen Temperaturen oder Feuchtigkeiten aus, lagern Sie es nicht in der Sonne 3.

  • Seite 21: Technische Daten

    HT211 6. TECHNISCHE DATEN 6.1. TECHNISCHE FUNKTIONEN Genauigkeit ist angegeben als [% Anz. + (Dgt.* Auflösung)] bei 18°C ÷ 28°C, <70%HR DC Spannung Bereich Auflösung Genauigkeit Eingangswiderstand Überspannungsschutz ±(0.5%Anz+2dgt) 400.0mV 0.1mV 4.000V 0.001V ±(1.2%Anz+2dgt) 40.00V 0.01V 7.8MΩ 600VDC/ACrms 400.0V 0.1V ±(1.5%Anz+2dgt)
  • Seite 22 HT211 4.000MΩ 0.001MΩ ±(2.0%Anz + 3dgt) 40.00MΩ 0.01MΩ Diodentest Max. Leerlauf- Bereich Auflösung Genauigkeit Überspannungsschutz spannug ±(10%Anz + 5dgt) ca. 1.5VDC 250VDC/ACrms Durchgangstest Bereich Summer Prüfstrom Überspannungsschutz <0.3mA 250VDC/ACrms <150Ω Frequenz (Autorange) Bereich Auflösung Genauigkeit Empfindlichkeit Überspannungsschutz 5.000Hz 0.001Hz ±(1.5%Anz + 5dgt) 50.00Hz...

  • Seite 23: Sicherheitsstandards

    HT211 6.1.1. Sicherheitsstandards Dieses Instrument erfüllt: IEC/EN61010-1 EMC: IEC/EN61326-1 Isolierung: doppelte Isolation Verschmutzungsgrad: Überspannungskategorie: CAT III 600V gegen Erde Maximale Höhe für Benutzung: 2000m 6.1.2. Allgemeine Daten Mechanische Eigenschaften Maße (L x W x H): 138 x 68 x 37mm Gewicht (inklusive Batterien): Ca.

  • Seite 24: Service

    HT211 7. SERVICE 7.1. GARANTIEBESTIMMUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie...
