- Seite 1 Bedienungsanleitung ________________________ Copyright HT 2011 Ausführung DE 1.00 -05/2011...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN ..........2 1.1. Vorwort ..........................3 1.2. Während der Anwendung ....................3 1.3. Nach Gebrauch ....................... 3 1.4. Definition der Überspannungskategorie ................4 2. ALLGEMEINE BESCHREIBUNG ..................5 3. VORBEREITUNG FÜR DIE VERWENDUNG ..............5 3.1. -
Seite 4: Sicherheitsvorkehrungen Und Verfahren
1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist Achten Sie bei Messungen mit äußerster Sorgfalt auf folgende Bedingungen: ... -
Seite 5: Vorwort
1.1. VORWORT Dieses Modell ist für die Verwendung in einer Umgebung mit Verschmutzungs-Grad 2 vorgesehen. Es kann für SPANNUNGSMESSUNGEN in Installationen mit CAT II 300V (Spannung zwischen Phase und Erde) benutzt werden. Sie müssen die üblichen Sicherheitsbestimmungen einhalten, bezogen auf das Schützen Ihrer selbst vor gefährlichen elektrischen Strömen und das Schützen des Messgerätes vor einer falschen Bedienung ... -
Seite 6: Definition Der Überspannungskategorie
1.4. DEFINITION DER ÜBERSPANNUNGSKATEGORIE Standard IEC/EN61010-1 (Sicherheitsbestimmungen für elektrische Geräte zur Messung, Kontrolle und den Laborbetrieb, Teil 1: Allgemeine Voraussetzungen) definiert was eine Messkategorie (normalerweise als ‚Überspannungskategorie’ bezeichnet) ist. In Abschnitt 6.7.4: Messungen eines Stromkreises steht: Stromkreise werden in folgende Messkategorien unterteilt: ... -
Seite 7: Allgemeine Beschreibung
2. ALLGEMEINE BESCHREIBUNG Das Gerät zeichnet sich durch folgende Funktionen aus Lampentester für gasgefüllte Lampen Durchgangsprüfer Einpoliger Spannungsprüfer Taschenlampe 3. VORBEREITUNG FÜR DIE VERWENDUNG 3.1. VORBEREITENDE PRÜFUNG Dieses Gerät wurde vor dem Versand mechanisch und elektrisch überprüft. Es wurden alle möglichen Maßnahmen getroffen, damit Sie das Gerät in perfektem Zustand erhalten. -
Seite 8: Bedienungsanleitung

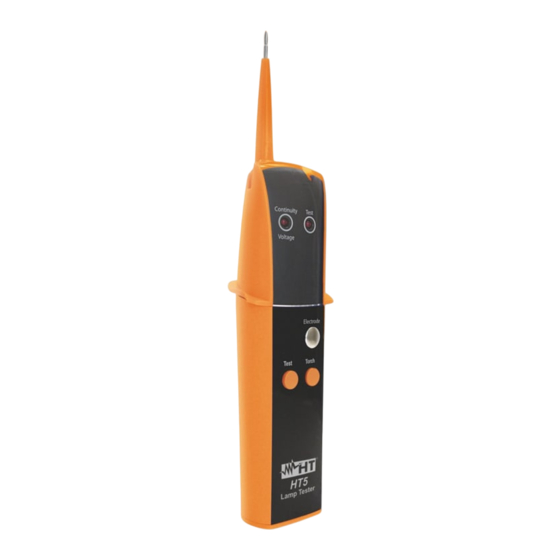

4. BEDIENUNGSANLEITUNG 4.1. GERÄTEBESCHREIBUNG LEGENDE: 1. Prüfspitze für Lampentest, Spannungs- Durchgangsprüfung 2. Anzeige-LED für Lampentest 3. Anzeige-LED für Spannungen 60- 250 V und Durchgang 4. Berührungselektrode 5. Taste für Lampentest 6. Taste für Taschenlampenfunktion 7. Batteriefach Abb. 1: Instrumentenbeschreibung DE - 6... -
Seite 9: Gerätefunktionen
5. GERÄTEFUNKTIONEN 5.1. PHASENERKENNUNG Das HT5 wird als Phasendetektor in Anwesenheit von Spannung zwischen 60V und 250V AC eingesetzt Messverfahren: Die – Berührungselektrode (siehe Abb. punkt muss während Spannungsprüfung berührt werden; Die Prüfspitze (siehe Abb. 1 – punkt 1) mit dem Prüfobjekt verbinden. -
Seite 10: Lampenpüfung
5.2. LAMPENPÜFUNG Der Lampentester HT5 ist ein handliches Prüfgerät für die einfache Fehlerermittlung an gasgefüllten Lampen, insbesondere aller gasgefüllten Nieder- Hochdruckdampflampen. Messverfahren: Prüfspitze an den Glaskörper bzw. den Lampensockel halten und Taste Test für die Dauer der Prüfung drücken (siehe Abb. 1 – punkt 1 und 5) WARNUNG Berühren Sie nicht den Sockel der Lampe. -
Seite 11: Durchgangsprüfung / Diodentest
5.3. DURCHGANGSPRÜFUNG / DIODENTEST HT5 ermöglicht Durchgangs und Dioden-Tests mit optischer und akustischer Anzeige WARNUNG Vor jeder Durchgangsprüfung muss sichergestellt werden, dass der Prüfling spannungsfrei ist. Bei Nichtbeachtung können schwerwiegende Verletzungen des Anwenders bzw. Beschädigungen des Gerätes verursacht werden. Prüfling mit Gerätespitze und der zweiten Hand berühren. -
Seite 12: Wartung Und Pflege
6. WARTUNG UND PFLEGE 6.1. ALLGEMEINE INFORMATIONEN 1. Überschreiten Sie niemals die technischen Grenzwerte bei der Messung oder bei der Lagerung um mögliche Beschädigungen oder Gefahren zu vermeiden. 2. Setzen Sie das Messgerät nicht Umgebungen mit hoher Temperatur, hoher Luftfeuchtigkeit oder direkter Sonneneinstrahlung aus. 3. -
Seite 13: Technische Daten
7. TECHNISCHE DATEN 7.1. EIGENSCHAFTEN Spannungsprüfer Prüfbereich: 60 - 250 V AC Frequenz: 40 - 60 Hz Prüfstrom: < 200 mA Lampentester Ausgangswerte bei neuer Batterie: ca. 3 kV / 160 kHz ca. 100 μV/m Feldstärke im Frequenzbereich150-170 kHz: Anzeige für Lampentest aktiv: rote LED Test und Signalton Durchgangsprüfer Spannungsfestigkeit:... -
Seite 14: Garantie
8. GARANTIE 8.1. GARANTIEBESTIMMUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Die Garantie gilt nicht in den folgenden Fällen: ...
